NCP1340B3D1R2G是onsemi（安森美半导体）推出的高度集成准谐振反激控制器，在紧凑的SOIC-9封装内，集成了700V高压
启动电路、有源X2电容放电、-500mA/+800mA大电流驱动能力以及可配置过功率保护（OPP），以高频QR工作模式实现空载功
耗低于30mW、满载效率超94%的优异性能为新一代高密度USB-PD快充、LED照明驱动及工业电源提供了兼具高效率、超低待
机与高可靠性的理想AC-DC控制解决方案，适用于高效率、低待机功耗的AC-DC电源应用。

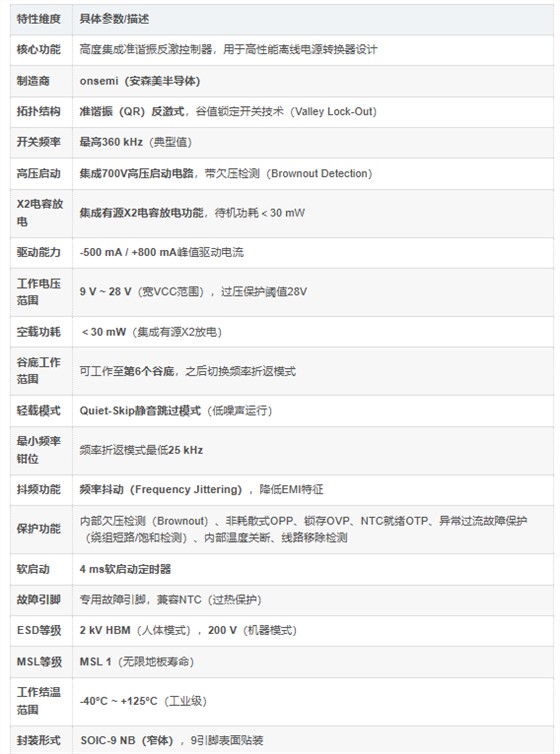

准谐振谷底开关技术：显著降低开关损耗，提升整体效率。
频率反走（Frequency Foldback）模式：在轻载时降低频率，减少待机功耗，轻松实现 <30mW 的空载功耗。
内置X2电容放电功能：符合IEC62368-1等安规要求，无需外部分立放电电阻，简化设计。
全面保护机制：集成过压保护（OVP）、过流保护（OCP）、过温保护（OTP）、输出短路保护（SCP）和VCC欠压锁定（UVLO）等功能。
高压启动电路：省去外部启动电阻，加快启动速度并降低待机损耗。
三、核心功能与优势特点深度解析
NCP1340B3D1R2G的核心价值在于其将700V高压启动、有源X2电容放电、谷值锁定开关及多种智能保护功能高度集成为一体，
在360kHz高频QR模式下实现了低于30mW的空载功耗和高达94%的满载效率。
NCP1340B3D1R2G集成了高达700V耐受能力的高压启动电流源，可在85VAC~265VAC宽输入电压范围内实现快速启动，无需
外部启动电阻，大幅降低待机损耗。同时，内置的有源X2电容放电功能在交流线路断开后主动、安全地对X2电容器进行放电
2. 专利谷值锁定技术 + 360kHz高频QR，开关损耗降60%
NCP1340B3D1R2G采用onsemi专有的谷值锁定（Valley Lock-Out）开关技术，通过实时监测变压器漏感能量在MOSFET漏源
电压降至最低点（谷底）的瞬间触发导通——相较固定频率PWM方案，该技术可使开关损耗降低60%以上，同时有效抑制开关
噪声。系统可持续工作至第6个谷底后才切换至频率折返模式，确保全负载范围内开关损耗的最小化。其典型工作频率高达
360kHz，高频QR模式不仅减小磁通摆幅、降低MOSFET均方根电流和输出纹波电流，更允许工程师选用更小的磁性元件、MOSFET
和输出电容。
随着负载降低，NCP1340B3D1R2G逐级优化工作模式以保持效率和噪声水平的平衡：
4. 全面的保护机制，系统安全无死角
为保障电源转换器的长期坚固耐用，NCP1340B3D1R2G实现了一系列完善的安全保护功能：
5. 宽工作电压范围 + 700V高压耐受，电网适应性极强
NCP1340B3D1R2G的VCC工作电压范围为9 V至28 V，过压保护阈值28V；高压启动电路输入电压耐受能力高达700V，配合内
置欠压检测功能，在85VAC~265VAC全球电网电压范围内均可可靠工作，是全球出货产品的理想选择。
驱动级提供-500 mA源电流和+800 mA灌电流能力，可直接驱动从中小功率MOSFET到较大电流功率管的各类开关管，设计灵活
性强，尤其适合45W~100W快充电源的MOSFET栅极驱动优化。
内置频率抖动（Frequency Jittering）功能，通过在开关频率中引入微小抖动，将EMI能量峰值有效分散到更宽的频谱范围内，
显著降低峰值谐波幅度，简化EMI滤波器设计，帮助电源系统更轻松地通过全球电磁兼容（EMC）认证，并减少外部滤波元件
数量，从而进一步压缩物料成本和PCB面积。
NCP1340系列提供多种型号版本（A/B/C/D等），B3D1R2G版本具备以下功能组合：
9. MSL 1级 + SOIC-9紧凑封装，生产友好
NCP1340B3D1R2G采用SOIC-9 NB窄体封装，MSL等级为MSL 1（无限地板寿命），可在生产车间无限期存放而无需特殊防潮
处理，简化生产管理流程。
四、主要应用领域
NCP1340B3D1R2G凭借其360kHz高频QR、<30mW超低待机功耗、700V高压耐受、全面的保护功能和SOIC-9紧凑封装，在
以下多个高功率密度、高效率电源应用领域具有广泛适应性：

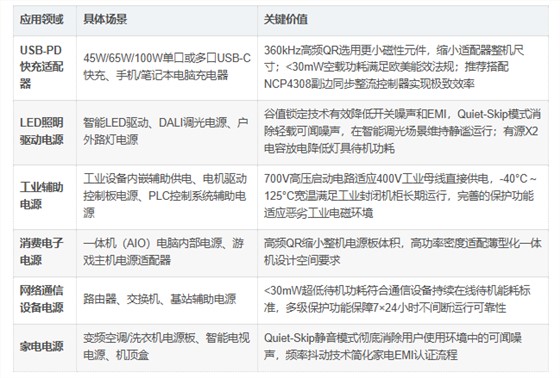

五、应用领域
具体场景 关键价值
USB-PD快充适配器 45W/65W/100W单口或多口USB-C快充、手机/笔记本电脑充电器 360kHz高频QR选用更小磁性元件，缩小
适配器整机尺寸；
<30mW空载功耗满足欧美能效法规；推荐搭配NCP4308副边同步整流控制器实现极致效率
LED照明驱动电源 智能LED驱动、DALI调光电源、户外路灯电源 谷值锁定技术有效降低开关噪声和EMI，Quiet-Skip模式消除轻
载可闻噪声，在智能调光场景维持静谧运行；有源X2电容放电降低灯具待机功耗
工业辅助电源 工业设备内嵌辅助供电、电机驱动控制板电源、PLC控制系统辅助电源 700V高压启动电路适应400V工业母线直接
供电，-40°C～125°C宽温满足工业封闭机柜长期运行，完善的保护功能适应恶劣工业电磁环境
设计空间要网络通信设备电源：路由器、交换机、基站辅助电源 <30mW超低待机功耗符合通信设备持续在线待机能耗标准，多级
保护功能保障7×24小时不间断运行
可靠性
家电电源：变频空调/洗衣机电源板、智能电视电源、机顶盒 Quiet-Skip静音模式彻底消除用户使用环境中的可闻噪声，频率抖动
技术简化家电EMI认证流程

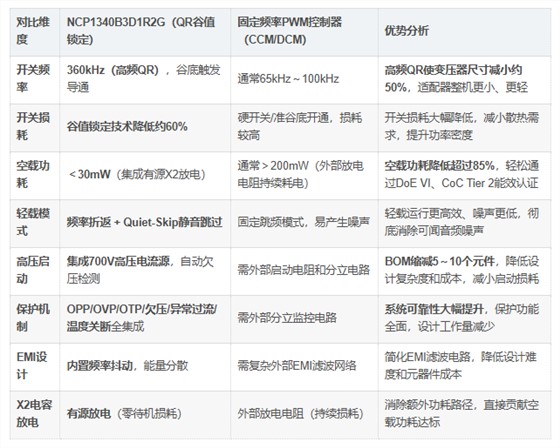

1. 与固定频率PWM控制器方案的全面对比
与传统的固定频率PWM控制器（如基于UC3842/UC3843系列）相比，NCP1340B3D1R2G在多个关键维度实现了显著性能跨越：
360kHz高频QR + 专利谷值锁定技术，开关损耗降低60%
NCP1340B3D1R2G采用专有的谷值锁定（Valley Lock-Out）开关技术，在MOSFET漏源电压降至最低点（谷底）时触发导通，
系统可持续工作至第6个谷底后才切换至频率折返模式，开关损耗降低60%以上。其典型工作频率高达360kHz，高频运行下磁通
摆幅、MOSFET均方根电流和输出纹波电流大幅减小，变压器尺寸缩小约50%，同时输出电容容量要求降低，助力工程师设计出
更小、更轻、更高功率密度的快充适配器。
NCP1340B3D1R2G集成有源X2电容器放电功能，在交流线路断开后主动、安全地对X2电容器进行放电，彻底消除了传统方案中
外部放电电阻的持续功耗路径。整机待机功耗轻松低于30mW。
随着负载降低，NCP1340B3D1R2G进入频率折返模式（最低25kHz频率钳位）以减少开关损耗，进一步轻载时切换至Quiet-Skip
静音跳过模式，通过智能跳过部分开关周期降低待机能耗，同时有效抑制音频噪声的产生。这一特性尤其适合智能LED照明调光
场景和办公环境中的消费电子产品，在保持高效率的同时彻底消除可闻噪声，提升用户体验。
器件集成了700V高压启动电流源，可在85VAC~265VAC全球电网电压范围内快速完成启动，无需外部启动电阻，大幅降低待机损
耗。内置欠压检测（Brownout）、可调非耗散式过功率保护（OPP）、锁存过压保护（OVP）、NTC就绪过热保护（OTP）、异常过
流故障保护、内部温度关断以及线路移除检测等全套保护功能，守护电源系统在各类复杂电网环境下的长期稳健运行。
驱动级提供-500mA源电流和+800mA灌电流能力，可直接驱动45W～100W快充功率级MOSFET，设计灵活性强。内置频率抖动
（Frequency Jittering）技术将EMI能量峰值分散到宽频谱上，降低峰值谐波幅度，简化外部EMI滤波网络设计
工作结温范围覆盖-40°C至125°C，MSL等级为MSL 1（无限地板寿命），可在生产车间长期存放而无需特殊防潮处理。SOIC-9 NB
窄体封装占板面积紧凑，适合高密度电源板布局，卷带包装（2,500个/盘）适配自动化SMT产线，大幅提升批量生产效率。
八、典型应用场景
USB-PD快充适配器：45W/65W/100W单口或多口快充，360kHz高频缩小变压器体积，<30mW空载功耗满足全球能效法规；配
合onsemi副边同步整流方案（如NCP4308系列）可再提升2%效率，打造极致轻薄快充单品
LED照明驱动电源：智能LED驱动、DALI调光电源，谷值锁定技术有效降低开关噪声和EMI，Quiet-Skip模式彻底消除调光过程中
的可闻噪音；有源X2电容放电进一步降低灯具待机损耗
工业辅助电源：PLC、工业设备内嵌辅助供电、电机驱动控制板电源，700V高压启动直接适应400V工业母线供电，-40°C~125°C
宽温适应工业封闭机柜长期运行，完善保护功能应对恶劣电磁环境
消费电子电源：一体机（AIO）电脑内部电源、游戏主机电源适配器，360kHz高频使变压器尺寸缩小约50%，适配薄型化一体机
设计对高度空间的极致压缩需求
网络通信设备电源：路由器、交换机、基站辅助电源，<30mW超低待机功耗保障通信设备常年通电运行的绿色能耗，多级保护功
能确保7×24小时不间断供电的可靠性
家电EMI认证流程
