在嵌入式系统设计中，存储芯片的选择往往面临一个经典难题：如何在有限的PCB空间、有限的MCU引脚资源和有限的功耗预算下，实现可靠、高效的代码与数据存储？
对于许多中低密度存储需求的应用场景——如物联网终端、工业控制器、智能家居设备、通信模块等——动辄选用大容量、多引脚的高端存储芯片，不仅造成资源浪费，更会推高BOM成本与设计复杂度。
一、产品介绍：小封装大内涵的存储利器
W25X10CLSNIG是华邦电子（Winbond Electronics）推出的一款1M-bit（128K×8bit）串行NOR Flash存储器芯片，以紧凑的SOIC-8封装、标准SPI接口，它属于华邦25X系列产品线，超低功耗和卓越的可靠性，为空间、引脚和电源受限的系统提供了一套“小而美”的存储解决方案。

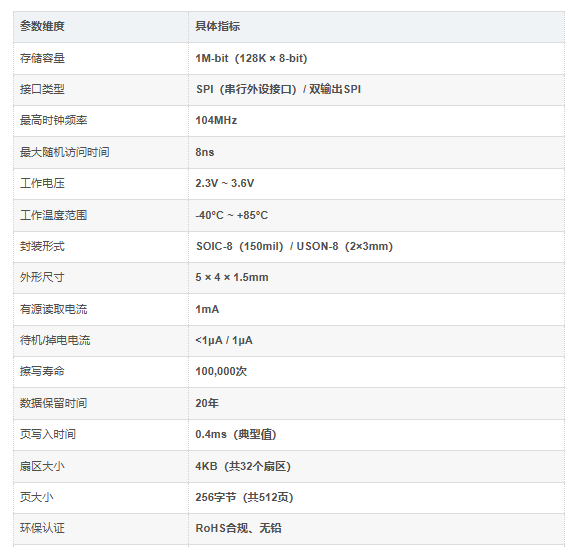

二、核心参数一览

W25X10CLSNIG的存储阵列被组织为512个可编程页，每页256字节。芯片支持4KB扇区擦除、32KB块擦除和64KB块擦除等多种擦除粒度，为开发者提供了灵活的存储管理方案。
三、核心技术与特点：六大维度定义中低密度存储标杆
特点一：标准SPI接口+双输出模式，极简互联
W25X10CLSNIG采用标准的串行外设接口（SPI） ，仅需4根引脚（串行时钟、片选、串行数据输入/输出）即可完成与MCU的连接。相比并行Flash动辄几十个引脚的传统方案，SPI接口大幅减少了MCU的引脚占用，使PCB设计更简洁、布线更轻松。
此外，芯片还支持高性能双输出SPI模式，在保持引脚数量不变的前提下进一步提升数据读取速率-。这一设计使W25X10CLSNIG的灵活性和性能“远超普通串行闪存器件”。
特点二：104MHz高速读取，8ns快速访问
W25X10CLSNIG支持最高104MHz的SPI时钟频率-，最大随机访问时间仅8ns。这一性能指标足以满足大多数嵌入式系统对代码执行和数据读取的实时性要求，无论是系统上电时的固件加载，还是运行中的参数读取，都能做到快速响应。
特点三：超低功耗设计，电池供电设备的理想之选
功耗是W25X10CLSNIG最突出的优势之一：
有源读取电流：仅1mA
待机/掉电电流：低至1μA
在待机模式下不足1μA的电流消耗，使其成为电池供电设备和7×24小时不间断运行系统的理想存储选择-。对于物联网终端、无线传感器节点等对续航有严苛要求的场景，W25X10CLSNIG的低功耗特性可直接延长设备的电池寿命。
特点四：灵活的存储架构，精细化管理
W25X10CLSNIG提供了多层次的存储管理粒度：
页编程：每页256字节，支持按页写入
扇区擦除：4KB扇区，共32个
块擦除：支持32KB和64KB块擦除
这种灵活的架构使开发者可以根据实际需求选择最合适的擦除粒度——小数据更新使用扇区擦除即可，无需擦除整片，大幅提升了存储效率和写入寿命。
特点五：三重写保护机制，数据安全有保障
W25X10CLSNIG集成了完善的数据保护机制：
硬件写保护：通过引脚控制，防止误写入
软件写保护：通过指令控制，灵活配置保护区域
写使能锁存：防止意外写操作
三重保护机制确保了在复杂的系统运行环境中，关键固件和配置数据不会被意外篡改或损坏。
特点六：工业级可靠性，10万次擦写+20年数据保持
W25X10CLSNIG的擦写寿命高达100,000次，数据可保留20年。工作温度范围覆盖-40°C至+85°C-，符合工业级（Industrial Level） 应用标准。无论是高温的工业现场、严寒的户外设备，还是长期运行的服务器系统，W25X10CLSNIG都能提供稳定可靠的存储服务。

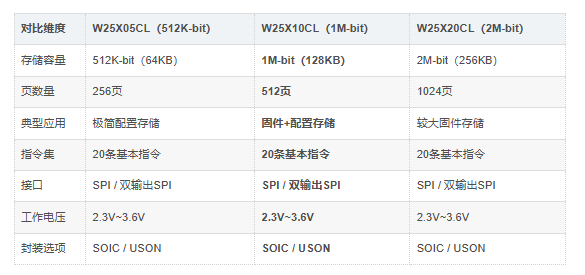

三、同系列对比：精准定位，按需选择
华邦25X系列串行闪存产品线覆盖从512K-bit到8M-bit的完整容量梯队。W25X10CLSNIG（1M-bit）位于该产品线的中低密度区间：

三款型号共享相同的指令集和引脚布局-，这意味着开发者可以在同一硬件设计上根据实际需求灵活选用不同容量的芯片，而无需修改PCB或驱动程序。这种设计极大地提升了产品迭代的灵活性和设计复用率。
W25X10CLSNIG是1M-bit容量档位的标准SOIC-8封装型号-。对于需要更小封装（USON-8 2×3mm）的应用，可选择同系列的W25X10CLUXIG；对于需要卷带包装（Tape & Reel）的自动化贴片产线，可选择W25X10CLSNIG TR。
四、产品应用领域：从物联网到工业控制的广泛覆盖
W25X10CLSNIG凭借其小封装、低功耗、高可靠性和标准SPI接口的综合优势，在众多对空间、功耗和成本敏感的嵌入式应用场景中发挥着重要作用。
1. 物联网（IoT）终端设备
应用场景：智能传感器节点、无线数据采集器、智能家居网关、环境监测设备
核心价值：W25X10CLSNIG的低功耗特性（待机<1μA）可显著延长物联网设备的电池续航时间-；SOIC-8小封装适配物联网终端的小型化设计需求；标准SPI接口兼容STM32、ESP系列、Arduino、树莓派Pico等主流主控平台。具体应用包括：
固件存储：存储设备固件，支持OTA远程升级
配置参数存储：存储网络设置、传感器阈值等
数据记录：记录传感器数据（如土壤湿度、温度等）
安全存储：存储加密密钥、访问控制列表
2. 工业控制与自动化
应用场景：PLC控制器、工业仪表、电机驱动器、远程终端单元（RTU）
核心价值：-40°C~+85°C的宽温工作范围使其能够适应恶劣的工业现场环境；10万次擦写寿命和20年数据保留确保在长期运行中的可靠性。W25X10CLSNIG可用于存储工业设备的应用程序代码、工艺参数和运行日志。
3. 汽车电子
应用场景：车载信息娱乐系统、车身控制模块、T-BOX（车载通信终端）
核心价值：W25X10CLSNIG适用于汽车电子中对可靠性和温度适应性要求较高的非安全关键应用。其宽温特性和高可靠性使其能够满足汽车电子的严苛工作环境要求。
4. 消费电子
应用场景：智能音箱、数码产品、智能家电、游戏外设
核心价值：W25X10CLSNIG可用于存储语音提示、文本信息、配置数据和应用程序代码。在智能音箱中存储语音提示，在智能家电中存储运行参数和用户设置。
5. 通信与网络设备
应用场景：无线路由器、DSL调制解调器、光猫、通信模块
核心价值：华邦的NOR Flash产品“已获全球各大个人计算机及周边、光驱、无线网络、DSL调制解调器等厂商所采用”。W25X10CLSNIG可用于存储设备固件、BIOS和配置参数-。
6. BIOS/固件存储
应用场景：主板BIOS、设备固件存储
核心价值：W25X10CLSNIG的非易失性、高可靠性和快速读取能力使其成为BIOS和固件存储的理想选择-。8ns的快速访问时间确保系统上电时能够迅速加载启动代码。
7. 医疗电子
应用场景：便携式医疗设备、患者监护仪、医疗传感器
核心价值：W25X10CLSNIG适用于医疗设备中对数据可靠性和低功耗有要求的应用场景。可用于存储设备配置参数、患者数据和运行日志。
8. 嵌入式系统通用存储
应用场景：各类基于MCU的嵌入式系统
核心价值：W25X10CLSNIG是一款通用型串行NOR Flash，适用于任何需要小容量、非易失性、串行接口存储的嵌入式系统。无论是代码下载应用，还是语音、文本和数据的存储，它都能胜任。
五、为什么选择W25X10CLSNIG？
1M-bit恰到好处的容量：128KB的存储空间，足以存储绝大多数嵌入式系统的固件和配置数据，既不浪费也不捉襟见肘。
104MHz高速+8ns快速访问：满足系统上电快速启动和运行时高效数据读取的需求。
超低功耗（1mA有源/<1μA待机） ：电池供电设备和7×24小时运行系统的理想选择。
工业级宽温（-40°C~+85°C） ：适应从极寒到高温的各类严苛环境。
标准SPI接口+双输出模式：仅需4根引脚，极简互联，兼容所有主流MCU平台。
灵活的存储架构：4KB扇区/32KB块/64KB块多级擦除粒度，精细化管理存储空间。
三重写保护机制：硬件+软件+锁存，全方位守护数据安全。
10万次擦写+20年数据保持：长期可靠运行的有力保障。
RoHS合规+无铅：符合全球环保法规要求-。
华邦品质保障：全球领先的NOR Flash供应商，自有十二吋晶圆厂先进制程。
