一、产品详细参数

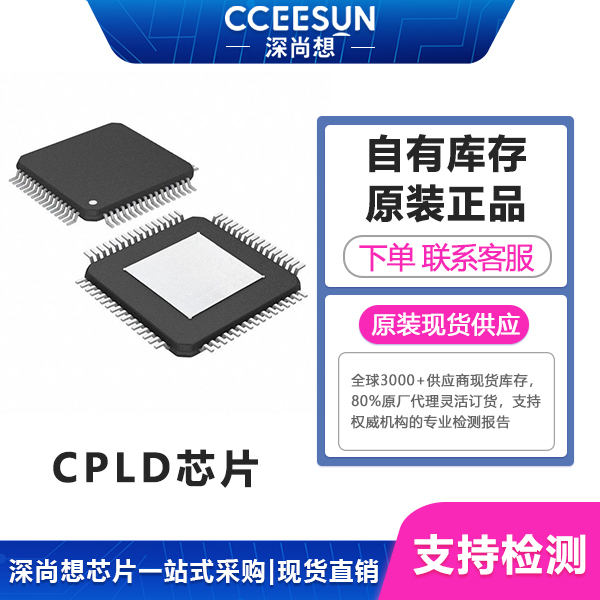

品牌：Altera（英特尔 Intel 旗下） 型号：5M80ZE64C5N 产品系列：MAX V CPLD（非易失低功耗系列） 逻辑资源：80 个宏单元

（Macrocells），约 80 个逻辑单元等效 用户 I/O：最多 54 路可用 I/O 用户 Flash：8Kbit 内置 Flash，可用于存储用户数据 引脚兼容：

支持多电压 I/O，兼容 3.3V/2.5V/1.8V/1.5V 逻辑 时钟 / 振荡器：内置可编程振荡器，无需外部晶振 配置方式：非易失，上电即时启

动，无需外部配置芯片 封装：EQFP-64（14mm×14mm） 工作温度：0℃ ~ +85℃（C5 商业级版本） 内核供电：1.8V 静态功耗：

超低，待机功耗极低 ；非易失、低功耗、即时启动 CPLD，面向简单逻辑胶合、电平转换、上电时序控制、接口扩展等场景，是分

立逻辑 CPLD芯片。

二、产品核心优势介绍
在许多电路设计中，需要少量、稳定的逻辑功能：接口信号电平转换、上电时序控制、地址译码、简单状态机、胶合逻辑。工程师若

用 FPGA 资源浪费，用分立逻辑器件方案复杂、器件多。5M80ZE64C5N 作为 MAX V 系列入门 CPLD，从非易失即时启动、低功耗、

高集成 I/O、易用性四维度解决中小逻辑痛点。
非易失架构，上电即时启动，无需配置 MAX V 采用非易失 Flash 架构，上电瞬间立即启动工作，无需像 FPGA 那样等待外部配置芯片

加载。这让它在电源时序控制、复位信号生成、上电即需工作的关键逻辑场景中具备先天优势，简化系统上电流程，提升可靠性。
超低功耗，静态功耗极低，适配电池与便携设备 采用低功耗工艺，待机静态功耗极低，1.8V 内核供电。在需要长时间待机、间歇工作

的便携设备、电池供电系统中，可以常驻运行做逻辑控制，而不显著消耗电量，是低功耗小逻辑场景。
内置可编程振荡器，省去外部晶振 MAX V 内置可编程振荡器，可生成常用时钟频率，无需外接晶振或时钟芯片。这颗自带时钟大大简

化外围电路，减少器件数量与 PCB 面积，特别适合需要简单时钟的胶合逻辑应用。
54 路 I/O，电平灵活，替代多颗分立逻辑器件 最多 54 路用户 I/O，支持 3.3V/2.5V/1.8V/1.5V 多电压电平。一颗芯片即可完成多路信号

的电平转换、逻辑合并、接口扩展，替代多颗 74 系列逻辑芯片与电平转换器件，精简 BOM，缩小 PCB 面积，降低功耗与故障点。
EQFP-64 封装，调试量产便捷 EQFP-64 通用贴片封装，引脚外露，便于样板测试、探针测量、示波器抓取信号，调试便捷；SMT 产

线成熟，批量贴装良率高，适合中小批量量产。
Altera 成熟生态，易用性强，生命周期长 搭配 Quartus 开发环境，图形化逻辑设计或 HDL 编程都支持。MAX V 生命周期长，适合长生

命周期产品，避免器件停产带来的改版风险。
三、与同系列型号对比
Altera MAX V 系列包含 5M40ZE、5M80ZE、5M160ZE、5M240ZE、5M570ZE 等多个型号。
5M40ZE：40 宏单元，54 路 I/O；
5M80ZE（本型号）：80 宏单元，54 路 I/O；
5M160ZE：160 宏单元，54 路 I/O；
5M240ZE：240 宏单元，54 路 I/O；
5M570ZE：570 宏单元，74 路 I/O。
5M80ZE64C5N 对比同系列核心优势
对比 5M40ZE：逻辑资源更充足，覆盖更多应用 5M40ZE 仅 40 宏单元，逻辑较紧张。5M80ZE 翻倍至 80 宏单元，可承载更复杂的时

序控制、简单状态机、多路电平转换逻辑，在成本增幅很小的情况下，适用范围更广。
对比 5M160ZE/240ZE： 5M160ZE/240ZE 逻辑更多。对于电平转换、电源时序、简单胶合逻辑这类无需大量宏单元的场景，80 宏单

元已经足够，5M80ZE 满足需求。
对比 5M570ZE：封装 I/O 匹配度更高 5M570ZE 逻辑更多、封装更大（EQFP-100）。5M80ZE 采用 EQFP-64，在逻辑规模适中的项目，

封装更小巧、布线更简洁，PCB 布局更灵活。5M570ZE 适合需要大量 I/O 的复杂胶合逻辑场景。
四、与同类型技术横向对比
CPLD 主要与 FPGA、分立逻辑器件、MCU 三类技术竞争，5M80ZE64C5N 差异化优势清晰。
1. 对比 FPGA
5M80ZE64C5N 优势：FPGA 需要外部配置芯片、上电有配置延迟，非易失 CPLD 上电即时启动。对于电源时序、复位逻辑这类上电瞬

间必须工作的场景，CPLD 响应更快、系统更简单。FPGA 逻辑资源大、适合复杂逻辑，5M80ZE 适合小型胶合逻辑，两者互补。在简

单逻辑应用，CPLD 成本更低、电路更简单。
2. 对比分立逻辑器件（74 系列等）
5M80ZE64C5N 优势：多颗分立逻辑器件方案器件数量多、PCB 占用大、功耗高、故障点多，且功能固定无法修改。5M80ZE 单芯片集

成多路逻辑，可编程修改功能，BOM 大幅精简，缩小 PCB 面积，降低功耗。当前分立逻辑器件停产风险高、价格波动大，CPLD 是稳

定可靠的替代方案，长期供货有保障。
3. 对比 MCU
5M80ZE64C5N 优势：MCU 适合复杂软件逻辑，但做简单胶合逻辑、电平转换、快速 I/O 响应时，需要初始化时间、占用开发资源。

CPLD 硬件并行、即时响应、无需软件初始化，做简单逻辑更简单直接。MCU 做业务控制，CPLD 做硬件逻辑，常配合使用。对于纯

逻辑功能，5M80ZE 实现成本更低、响应更快。
五、应用领域及对应优势
1. 电源管理与上电时序控制
场景：服务器主板、通信设备、工控板卡的电源时序、复位信号生成。 优势：非易失即时启动，上电瞬间即稳定输出时序信号；可编程

振荡器生成时钟；多路 I/O 实现多路电源顺序控制，替代专用时序控制芯片，灵活可改。
2. 接口电平转换与桥接
场景：3.3V/2.5V/1.8V 系统间电平转换、接口逻辑桥接、地址译码。 优势：多电压 I/O 支持，单芯片完成多路电平转换；并行处理，无延

迟；替代多颗分立逻辑器件，精简电路，提升信号完整性。
3. 工业控制与传感器采集
场景：工业传感器接口、编码器信号处理、PLC 辅助逻辑。 优势：低功耗适合长时间运行；即时响应满足实时性要求；宽温稳定，适应

工业环境；可编程灵活修改逻辑，适配不同传感器接口。
4. 消费电子与智能硬件
场景：显示控制逻辑、按键扫描、LED 驱动逻辑、简单状态机。 优势：小封装节省 PCB 空间；低成本满足消费产品 BOM 要求；内置振

荡器省去晶振；低功耗适配便携设备。
5. 通信设备辅助逻辑
场景：网络设备胶合逻辑、时钟分配、复位管理。 优势：即时启动保障设备上电稳定；多路 I/O 灵活扩展；适合生产的通信板卡。
六、总结
5M80ZE64C5N 是 Altera MAX V 系列入门 CPLD，核心亮点为非易失即时启动、80 宏单元、54 路多电压 I/O、内置可编程振荡器、超低

静态功耗、EQFP-64 通用封装；广泛应用于电源管理、接口桥接、工业采集、消费电子、通信设备等需要可靠、即时小逻辑的场景，是

分立逻辑 CPLD 芯片。
