对于伺服驱动、工业机器人、光伏逆变器等需要同时处理复杂算法与高精度模拟采样的应用而言，系统需要的不仅仅

是一个“处理器”，而是一个将高性能计算、高精度模拟前端和丰富控制外设深度融合的混合信号控制平台。
ADSP-CM408CSWZ-BF 作为ADI 的ADSP-CM40x系列的旗舰型号，它基于ARM® Cortex®-M4F内核（240MHz）与

Cortex-M0协处理器构成双核异构架构，片上集成了双通道16位SAR ADC（13+ ENOB） 、384KB SRAM、2MB闪存，

以及专门针对电机控制和光伏逆变器优化的PWM、SINC滤波器和谐波分析引擎（HAE） 。凭借16位双通道高精度

ADC、双核处理架构和-40°C至105°C的工业级宽温工作范围，ADSP-CM408CSWZ-BF为工业4.0时代的高精度实时

控制应用提供了一站式、高集成、高可靠的混合信号控制解决方案。
一、产品介绍：混合信号控制处理器
ADSP-CM408CSWZ-BF是Analog Devices（ADI） 推出的一款高性能混合信号控制处理器，属于ADSP-CM40x系列。

它采用176引脚LQFP_EP封装（24mm × 24mm） ，以托盘形式供货。

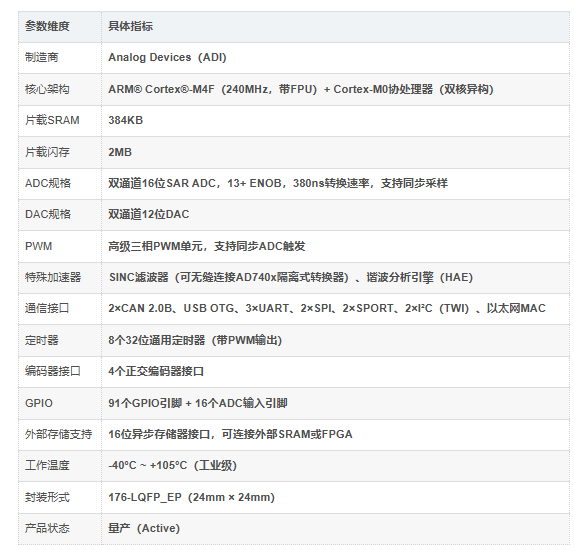

核心参数一览

ADSP-CM408CSWZ-BF作为240MHz Cortex-M4F处理能力与业界领先的双通道16位高精度ADC融合于一体。其片上

集成的384KB SRAM和2MB闪存可从容应对大型程序和数据存储需求；丰富的外设接口（CAN、USB、以太网、UART、

SPI、SPORT等）使其能够轻松接入各类工业通信网络。
二、核心技术：五大特性定义工业级混合信号控制新标准
特性一：双核异构架构——M4F（240MHz）+ M0协处理器
ADSP-CM408CSWZ-BF采用ARM® Cortex®-M4F主处理器（240MHz，带浮点运算单元FPU）与Cortex-M0协处理器

的双核异构架构。
Cortex-M4F主核：负责运行复杂的控制算法，如磁场定向控制（FOC）、空间矢量调制（SVM）、谐波分析等。FPU的

加入使得浮点运算效率大幅提升，可轻松应对高精度电机控制和并网逆变器的实时计算需求
Cortex-M0协处理器：可分担通信管理、外设监控、系统状态监测等辅助任务，释放主核资源专注于核心控制算法，

实现真正的高效实时控制
这一双核架构使得ADSP-CM408CSWZ-BF在实时控制与信号处理兼顾方面具有独特优势。
特性二：16位双通道SAR ADI——13+ ENOB，高精度采样
ADSP-CM408CSWZ-BF片上集成了双通道16位SAR（逐次逼近）ADC，无失码，有效位数（ENOB）高达13+位。

ADC的转换速率达380ns，适应于高精度闭环控制应用。
在电机控制和光伏逆变器应用中，电流和电压的采样精度直接决定了控制环路的性能。ADSP-CM408CSWZ-BF的高精

度16位ADC支持同步采样，可同时采集多路模拟信号，确保控制环路的时间一致性和精度。配合片内集成的PWM同步

触发机制，采样时刻可与PWM周期精确对齐，实现开关纹波噪声的有效抑制。
与传统方案需要外置高精度ADC不同，ADSP-CM408CSWZ-BF将双通道16位ADC集成于片内，大幅减少了外部元件

数量、降低了系统成本和PCB面积。
特性三：电机控制与光伏优化的专用加速器
ADSP-CM408CSWZ-BF集成了专门针对电机控制和光伏逆变器控制优化的加速器和外设：
高级三相PWM单元：每个单元支持多达4对互补输出，带可编程死区控制，可直接驱动IGBT或MOSFET功率级
SINC滤波器：可无缝连接AD740x系列隔离式Σ-Δ调制器，实现隔离式电流采样，特别适合高压电机驱动和光伏逆变器

应用
谐波分析引擎（HAE） ：支持并网兼容性分析，可实时监测电网谐波，满足光伏逆变器并网标准要求
4个正交编码器接口：支持高精度位置和速度反馈，是伺服驱动和工业机器人的理想选择
这些专用加速器将关键控制任务从CPU卸载，大幅提升了系统的实时响应能力。
特性四：-40°C至105°C工业级宽温
ADSP-CM408CSWZ-BF的工作温度范围覆盖-40°C至+105°C。这一工业级宽温范围使其能够从容应对：
伺服驱动器内部的密闭高温机箱
光伏逆变器的户外暴晒环境
北方严寒地区的户外工业设备
这一宽温特性，结合硬件ECC校验和ADI严格的质量和可靠性认证，使ADSP-CM408CSWZ-BF成为对可靠性要求极高

的工业应用的理想选择。
特性五：丰富的外设与接口——系统集成的“一站式”平台
ADSP-CM408CSWZ-BF集成了丰富的行业领先系统外设和内存：
通信接口：2×CAN 2.0B、USB OTG、以太网MAC、3×UART、2×SPI、2×SPORT、2×I²C（TWI）
存储扩展：16位异步存储器接口，可连接外部SRAM或FPGA，实现灵活的系统扩展
定时器：8个32位通用定时器，带PWM输出功能
GPIO：91个GPIO引脚和16个ADC输入引脚，满足各类外设连接需求
这一高度集成使ADSP-CM408CSWZ-BF成为下一代需要RISC可编程性、先进通信能力和前沿信号处理技术的一体化应

用的理想平台。
三、核心优势：四大维度定义工业控制处理器新标杆
优势一：双通道16位ADC，13+ ENOB
ADSP-CM408CSWZ-BF在模拟集成度上领先于多数竞品。其片内集成的双通道16位SAR ADC实现了13+ ENOB的有效

精度。相比需要外置高精度ADC的方案，ADSP-CM408CSWZ-BF的高集成度模拟前端：
减少了外部元件数量，降低了BOM成本和PCB面积
消除了外置ADC与处理器之间的接口延迟，提升了控制环路的响应速度
保证了ADC与PWM的硬件级同步，实现了更精确的采样时序控制
在伺服驱动、光伏逆变器等需要高精度电流/电压采样的应用中，这一优势尤为关键。
优势二：双核架构 + 240MHz FPU——复杂算法的“加速引擎”
ADSP-CM408CSWZ-BF的240MHz Cortex-M4F内核配合FPU，可高效运行磁场定向控制（FOC）、空间矢量调制

（SVM）、谐波分析等复杂算计。Cortex-M0协处理器则负责通信管理和外设监控，实现主核资源的极致释放。
在需要同时处理控制算法、通信协议栈和系统监控的多任务工业应用中，这一双核架构可显著提升系统的整体吞吐量

和实时响应能力。
优势三：工业级宽温 + 高可靠性
ADSP-CM408CSWZ-BF的-40°C至105°C宽温工作范围和硬件ECC校验，使其在伺服驱动器、光伏逆变器、工业机器

人等对可靠性要求极高的应用中表现出色。ADI对产品质量和可靠性的高度重视——“出货产品的‘零缺陷’始终是我们的

目标” ——为ADSP-CM408CSWZ-BF提供了坚实的品质背书。
四、同系列与竞品对比：精准定位，按需选择

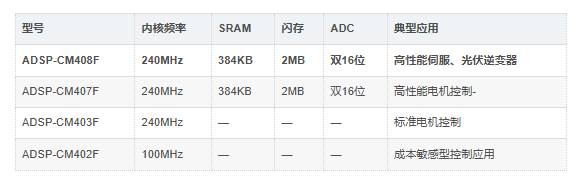

4.1 ADSP-CM40x系列内部对比
ADSP-CM40x系列是ADI针对电机控制和工业应用设计的混合信号控制处理器家族，基于ARM® Cortex®-M4核心。该

系列覆盖从100MHz到240MHz的不同速度等级和不同外设配置：

五、产品应用领域：从伺服驱动到光伏逆变器的广泛覆盖
ADSP-CM408CSWZ-BF凭借其240MHz双核处理能力、16位双通道高精度ADC、专用电机控制加速器和工业级宽温等

综合优势，在众多对实时控制和模拟精度有严苛要求的应用场景中发挥着不可替代的作用。
1. 伺服驱动与工业机器人（核心应用）
应用场景：工业伺服驱动器、机器人关节控制、CNC机床、无人机电调
核心价值：伺服驱动需要高速、高精度的电流环、速度环和位置环控制。ADSP-CM408CSWZ-BF的240MHz Cortex-M4F

可高效运行磁场定向控制（FOC） 算法；双通道16位ADC实现高精度相电流采样；PWM与ADC的硬件同步确保采样时

刻的精确性；4个正交编码器接口支持高精度位置反馈。ADI的ADSP-CM408F已在伺服驱动和工业机器人领域得到广泛

应用和验证。
2. 光伏逆变器与新能源
应用场景：组串式光伏逆变器、储能变流器（PCS）、风电变流器
核心价值：光伏逆变器需要高精度MPPT（最大功率点跟踪） 和并网兼容性。ADSP-CM408CSWZ-BF的谐波分析引擎

（HAE） 支持实时电网谐波监测，满足并网标准要求；SINC滤波器可无缝连接AD740x隔离式Σ-Δ调制器，实现高压侧

的隔离式电流采样；240MHz处理能力可同时运行MPPT算法、并网控制和通信协议栈。ADSP-CM40x系列专门针对光

伏逆变器控制进行了优化。
3. 数字电源与工业电源
应用场景：数字电源（PFC、LLC谐振变换器）、工业电源模块、服务器电源
核心价值：数字电源需要高精度的电压/电流采样和快速的环路控制。ADSP-CM408CSWZ-BF的高精度16位ADC可实现

精确的电压/电流检测；高级PWM单元支持复杂的调制策略；240MHz处理能力可运行数字补偿算法。
4. 配电自动化与继电保护
应用场景：中低压继电保护、配电自动化终端（FTU、DTU）、智能电网终端
核心价值：配电自动化终端需要高精度的模拟信号采集和快速的故障检测与响应。ADSP-CM408CSWZ-BF的高精度16位

ADC可精确采集电压/电流信号；240MHz处理能力可运行复杂的保护算法；丰富的通信接口（CAN、以太网、UART）

支持与上级系统的实时通信。
5. 医疗设备
应用场景：超声成像、生命体征监测、医疗影像设备
核心价值：医疗设备需要高精度的信号采集和实时信号处理。ADSP-CM408CSWZ-BF的高精度ADC和强大的浮点处理

能力为超声探头信号处理和生命体征监测。
6. 智能传感器与数据采集
应用场景：振动分析、电流检测、高精度数据采集系统
核心价值：智能传感器需要高精度的模拟前端和实时的数据处理能力。ADSP-CM408CSWZ-BF的高集成度模拟前端

（16位ADC + 12位DAC）和强大的处理能力使其成为高精度数据采集和智能传感应用的理想平台。
六、为什么选择ADSP-CM408CSWZ-BF？
240MHz双核异构架构（M4F+M0） ：主核专注复杂算法，协核分担通信管理，实现高效实时控制。
双通道16位ADC（13+ ENOB） ：高精度模拟集成，无需外置ADC，降低系统成本和复杂度。
电机控制与光伏优化的专用加速器：高级PWM、SINC滤波器、谐波分析引擎（HAE），关键任务硬件卸载。
-40°C至105°C工业级宽温：从极寒到高温，各类严苛环境的可靠之选。
384KB SRAM + 2MB闪存：从容应对大型程序和数据存储需求。
丰富的外设与接口：2×CAN、USB OTG、以太网、3×UART、2×SPI、2×SPORT等，灵活的系统集成能力。
4个正交编码器接口：伺服驱动和机器人关节控制的高精度位置反馈。
91个GPIO + 16个ADC输入：充足的I/O资源，满足各类外设连接需求。
