一、产品详细介绍

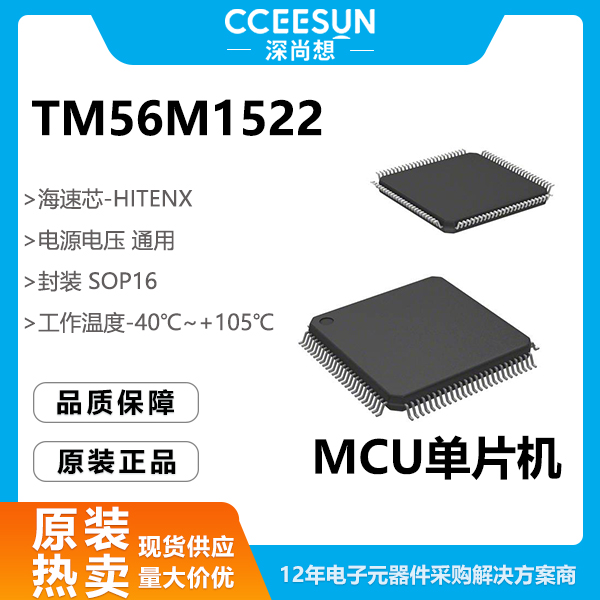

TM56M1522是海速芯推出的一款8位RISC指令MCU，采用SOP16封装（150mil），工作电压范围宽达1.8V至5.5V，工作温度覆盖-40℃至+105℃工业级标准。与海速芯旗下经典的8051内核TM52系列不同，TM56M1522走的是RISC精简指令路线，内置4K×16bits MTP程序存储器、256字节RAM和8级堆栈。
存储方面，MTP（多次可编程）的配置是一个容易被忽略但极为实用的特性。与OTP（一次性可编程）不同，MTP允许芯片在开发阶段反复擦写调试，量产阶段也可根据需要进行小批量程序更新，兼顾了开发灵活性和量产成本控制。
外设配置是TM56M1522。它集成了13通道12位ADC模数转换器、7位DAC比较器、6路16位PWM、三组定时器（Timer0/Timer1/T2）、15级LVR/LVD低压检测以及看门狗定时器。时钟系统支持内部快速RC（FIRC，16MHz）、内部慢速RC（SIRC，65.5KHz）以及外部晶振（1~20MHz FXT / 32768Hz SXT）多种选择-。I/O端口最多14个可编程GPIO，支持多引脚复用配置，封装可选择SOP8/MSOP10/SOP16/QFN16。
二、产品核心特征：模拟外设的“全家桶”才是真本事
MTP + RISC：开发灵活性与执行效率的双赢。 TM56M1522采用RISC精简指令架构，绝大部分指令为单周期执行，在相同主频下指令执行效率显著优于传统8051的CISC架构。而MTP存储器的配置则让工程师在开发和量产两个阶段都拥有更大的灵活性——开发时可反复烧录调试，量产后仍可根据需求进行程序升级。
13路12位ADC + 7位DAC比较器：模拟信号处理一步到位。 这是TM56M1522区别于同价位竞品的核心竞争力。13路12位ADC可直接实现对外部电流、电压、温度、压力等信号的精准采集，7位DAC比较器则可直接输出模拟参考信号用于比较判断，无需外置DAC芯片。对于雾化器方案而言，这意味着芯片可以直接完成发热丝阻值检测（通过ADC采集电压/电流信号）和功率闭环控制（通过PWM驱动MOS管），一颗芯片撑起整个控制回路。
6路16位PWM：精密功率控制的硬件基础。 6路PWM全部为16位分辨率，支持互补输出和死区控制。在雾化器方案中，PWM直接驱动功率MOS管实现发热丝功率的精细调节；在加湿器方案中，PWM控制超声波雾化片的驱动频率；在电动牙刷方案中，PWM调节电机振动频率。
宽压宽温 + 灵活封装：一套芯片打遍全场。 1.8V至5.5V的宽工作电压范围使其可适配从单节锂电池到5V USB供电的多种电源方案，-40℃至+105℃的宽温范围覆盖了从室内家电到户外设备的全场景需求。封装方面，SOP16之外还提供SOP8、MSOP10、QFN16等选择，同一套代码可在不同封装间无缝迁移。
三、TM56M1522同系列型号对比，TM56M系列RISC
TM56M1522海速芯TM56M系列RISC MCU产品线覆盖了从入门到中端的多种需求。以下为同系列核心型号的关键参数对比：


型号 程序存储 RAM ADC PWM 特色外设 应用定位
TM56M1522 4K×16 MTP 256B 13ch/12bit 6×16bit 7bit DAC比较器 雾化器、电子烟、健康个护
TM56M152A 2K×16 MTP 128B 13ch/12bit 6×16bit — 电子烟、TWS耳机、电动牙刷
TM56M1511 2K MTP — — — 极简配置 超低成本小家电
TM56E6422 4K×16 MTP 256B 14ch/12bit 6×16bit 256B EEPROM、7bit DAC 面包机、咖啡机、足浴器
TM56F1552 4K Flash 336B — — OPA运放、CMP比较器 小家电、触摸控制
相比TM56M152A，它在程序存储（4K vs 2K）、RAM（256B vs 128B）和模拟外设（新增DAC比较器）上实现了全面升级，覆盖从雾化器到电动牙刷的更广泛应用。相比TM56E6422，TM56M1522没有集成EEPROM，但保留了核心的模拟外设组合，在不需要频繁存储数据的应用中更具成本竞争力。相比TM56F1552，TM56M1522的优势在于集成了ADC和DAC比较器，适合需要模拟信号采集和比较控制的场景。


四、同类型技术对比优势
对比传统8051架构MCU。 传统8051的12时钟周期指令执行方式效率低下，而TM56M1522的RISC架构绝大部分指令为单周期执行，在同样16MHz主频下，实际执行效率可达到传统8051的5至10倍。这意味着在雾化器的功率闭环控制中，TM56M1522能够在更短的控制周期内完成ADC采样→算法运算→PWM调整的全流程，实现更精准的功率输出和更快的响应速度。此外，RISC架构的指令集精简至39条，代码密度更高，4K×16的程序存储空间可容纳的功能代码量相当于传统8051的更多空间。
对比同价位国产MCU。 TM56M1522的差异化在于“模拟外设密度”和“MTP灵活性”的双重组合。在同等价位的8位MCU中，13路12位ADC + 7位DAC比较器 + 6路16位PWM的配置属于第一梯队水平。而MTP存储器在开发调试灵活性和量产成本控制之间取得了最佳平衡——既不像OTP那样一旦烧录就无法修改，也不像Flash那样成本偏高。
对比32位MCU方案。 在雾化器、电子烟、电动牙刷等应用中，32位MCU的算力严重过剩。TM56M1522以更低的芯片采购成本、更简洁的外围电路（内置时钟振荡器，无需外置晶振）和更成熟的开发工具链，提供了“刚刚好”的性能匹配。
五、典型应用场景：从雾化器到全场景覆盖
雾化器与电子烟。 这是TM56M1522的“主场”。芯片通过13路12位ADC实时检测发热丝阻值和电池电压，7位DAC比较器输出参考电平用于功率比较判断，6路16位PWM精准控制MOS管驱动发热丝功率，内置的多种保护机制（LVR/LVD、看门狗）保障设备安全运行。芯片支持SOP8至QFN16多种封装，方案商可根据雾化器形态灵活选择。
加湿器。 在超声波加湿器方案中，TM56M1522通过PWM控制超声波雾化片的驱动频率，ADC检测水位和雾化量，比较器实现缺水保护。芯片的宽电压工作范围（1.8V~5.5V）适配加湿器常见的锂电池和USB供电方案。
电动牙刷。 海速芯为电动牙刷提供了完整的解决方案。TM56M1522内置PWM模块控制电机振动频率和强度，ADC检测电池电量，比较器实现充电状态判断。芯片的低功耗特性配合内置时钟振荡器，可显著延长牙刷的单次充电续航时间。
健康个护设备。 在心率带、按摩仪、美容仪等产品中，TM56M1522的13路ADC可采集多路传感器信号，7位DAC比较器用于信号阈值判断，16位PWM驱动振动马达或加热元件。SOP16封装在保证功能的同时控制了PCBA面积。
工业控制与物联网终端。 在简单的传感器节点、执行器控制模块等场景中，TM56M1522的宽温工作能力（-40℃~+105℃）和宽电压范围使其能够适应工厂车间和户外环境。MTP存储器支持量产阶段的小批量程序更新，方便产品迭代。
TM56M1522-SOP16海速芯以13路12位ADC + 7位DAC比较器 + 6路16位PWM的模拟外设“全家桶”为核心武器，在雾化器、电子烟、加湿器等细分市场中建立了难以撼动的方案优势。MTP存储器的灵活性、宽压宽温的可靠性、多封装选择的适配性。
