在工业自动化、医疗成像、精密仪器等高端应用场景中，模拟前端（AFE）的设计质量直接决定了整个系统的性能上限。而模拟前端设计中，最棘手的问题之一莫过于：如何将工业环境中常见的大幅值单端信号（如±10V、±12V），高效、低失真地转换为低压差分信号，以驱动高性能逐次逼近（SAR）型模数转换器（ADC）？
传统的解决方案往往需要多级分立元件——衰减网络、电平转换电路、单端转差分电路、ADC驱动器——每一级都会引入额外的误差、噪声和设计复杂度。不仅如此，工业现场的过压冲击还时刻威胁着后级精密ADC的安全。
AD8475ARMZ-RL是ADI开发的一款差分衰减精密放大器，AD8475将精密衰减、共模电平转换、单端转差分转换和输入过压保护四大功能集成于一颗芯片之中。它采用5V单电源供电，功耗仅16mW，却能处理高达±10V的工业级信号电平——为高性能16位或18位单电源SAR型ADC提供了一个完整、简洁、高性能的接口解决方案。
一、产品介绍：集成精密增益的全差分漏斗放大器

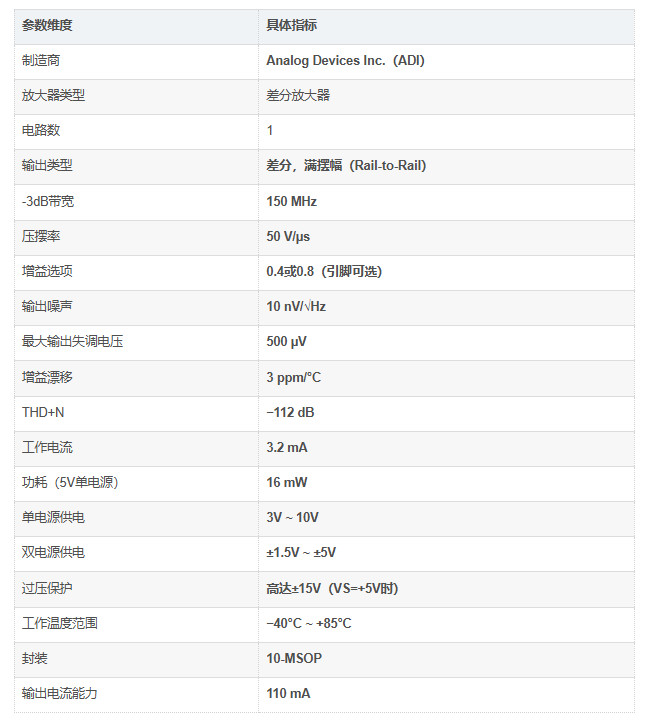

AD8475ARMZ-RL是Analog Devices Inc.（ADI） 推出的一款精密、可选增益、全差分漏斗放大器（Funnel Amplifier），采用10引脚MSOP封装，单电源供电，可以处理最高±10V的信号电平。它提供一个完整的接口，使工业电平信号能够直接兼容低压、高性能16位或18位单电源SAR型ADC的差分输入范围。核心参数一览

二、核心技术：四大功能集成于一体
AD8475的核心价值在于其高度集成化的架构设计——它将传统模拟前端中需要多颗分立元件才能实现的四大功能，全部集成于一颗芯片之中。
1. 精密衰减（0.4或0.8倍）
AD8475内部集成了经过激光调整并匹配的精密薄膜增益设置电阻。用户只需通过驱动对应的输入引脚，即可在0.4倍和0.8倍两种衰减倍数之间自由切换。这种集成化设计显著降低了增益不确定性（Gain Uncertainty），无需外接电阻，避免了因电阻精度和温漂引入的误差。
2. 共模电平转换
AD8475配备VOCM引脚，用于调整输出共模电压。通过VOCM引脚，用户可以精确设置输出共模电平，以匹配ADC的输入范围，最大化ADC的动态范围。这一功能对于单电源供电的ADC驱动至关重要。
3. 单端转差分转换
AD8475既可以由真差分输入驱动，也可以由单端输入驱动并提供单端转差分转换功能。这一灵活性使其能够适应各种不同的信号源类型，极大简化了系统设计。
4. 输入过压保护
在工业环境中，输入信号的瞬态过压是常见威胁。AD8475在采用5V单电源供电的同时，能够耐受最高±15V的工业输入电压。这一特性有效保护了后级精密ADC免受输入过压冲击的损坏，显著提升了系统的鲁棒性。
三、核心优势：七大维度定义精密ADC驱动器新标杆
优势一：精度——驱动18位ADC至4MSPS
AD8475适合驱动18位转换器，最高支持4MSPS的采集速率。考虑到其低功耗和高精度特性，压摆增强的AD8475具有出色的速度，能够建立至18位精度进行4MSPS采集。在ADI官方论坛的技术讨论中，工程师明确指出：“AD8475是一款适用于直流精度应用的优秀选择。它是少数几款集成电阻的ADC驱动器之一，显著降低了增益不确定性。对于如此高速的放大器而言，其1/f噪声很低，失调和漂移特性非常出色。”
优势二：超低噪声与失真——−112dB THD+N
AD8475的输出噪声仅为10 nV/√Hz，总谐波失真加噪声（THD+N）低至−112 dB。500µV的最大输出失调电压进一步确保了直流精度。这一性能水平使其能够很好地配合高精度转换器工作，满足医疗成像、精密仪器等对信号保真度有极致要求的应用场景。
优势三：150MHz带宽与50V/µs压摆率
AD8475的−3dB带宽高达150MHz-，压摆率达到50V/µs。高带宽确保了信号链的快速响应能力，而高压摆率则保证了在大信号摆幅下依然能够保持极低的失真。
优势四：轨到轨输出，动态范围
AD8475采用轨到轨（Rail-to-Rail）输出设计，输出电压可以接近电源轨。在低频时，差分轨到轨输出仅需50mV的裕量。这一特性使得在单电源供电条件下，ADC的动态范围得以最大化利用。
优势五：超低功耗——16mW（5V单电源）
采用5V单电源供电时，AD8475的功耗仅16mW，工作电流仅3.2mA。在提供高性能的同时保持极低的功耗，使其特别适合便携式设备、电池供电系统以及高密度多通道应用。
优势六：±15V过压保护，工业级鲁棒性
AD8475提供高达±15V的过压保护（VS=+5V时）。在工业现场，传感器信号线缆可能因接线错误或瞬态冲击而产生大幅值过压。AD8475的这一特性无需外部保护电路即可抵御过压冲击，大幅简化了前端设计并提升了系统可靠性。
优势七：灵活的单/双电源供电
AD8475支持单电源供电（3V至10V）和双电源供电（±1.5V至±5V） 。这一灵活性使其能够适应各种不同的系统电源架构，无论是低压单电源系统还是传统双电源系统，AD8475都能轻松集成。
四、同型号对比：精准定位，按需选择

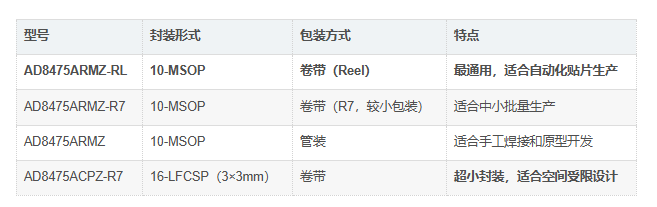

4.1 同系列封装对比
AD8475系列提供多种封装选项，以满足不同应用场景的需求：

五、产品应用领域：从工业到医疗的广泛覆盖
AD8475ARMZ-RL凭借其精密衰减、低噪声、低失真、过压保护和低功耗的综合优势，在众多对信号链性能有严苛要求的应用场景中发挥着不可替代的作用。
1. ADC驱动器——核心应用
应用场景：SAR型ADC、Σ-Δ型ADC、流水线型ADC的驱动
核心价值：AD8475非常适合与SAR型、Σ-Δ型和流水线型转换器一起工作。其高电流输出级使它能够以极小的误差驱动许多ADC的开关电容前端电路。AD8475与AD7982（18位差分ADC）的组合可以在高精度模拟前端系统中处理大电压信号。
典型电路：AD8475与ADC之间的RC网络构成一个单极点滤波器，可降低不良混叠效应和高频噪声-。该滤波器的共模带宽为29.5MHz。
2. 工业自动化与过程控制
应用场景：PLC模拟输入模块、数据采集系统（DAQ）、工业传感器信号调理
核心价值：工业环境中的传感器信号（如温度、压力、位移等）通常为±10V或±12V的单端信号。AD8475能够直接将工业电平信号转换为低压差分信号，以驱动ADC。其±15V过压保护功能有效抵御工业现场的过压冲击。
3. 医疗成像与诊断设备
应用场景：超声成像、MRI设备、患者监护仪、医疗仪器
核心价值：医疗成像设备对信号链的噪声和失真有着极为严格的要求。AD8475的10nV/√Hz低噪声和−112dB THD+N，使其成为医疗成像前端信号调理的理想选择。
4. 精密仪器与测试测量
应用场景：自动测试设备（ATE）、频谱分析仪、示波器前端、精密万用表
核心价值：精密仪器需要高保真度的信号调理。AD8475的3ppm/°C增益漂移和500µV最大失调电压确保了在宽温度范围内的一致性能。
5. 差分仪表放大器构建模块
应用场景：差分仪表放大器、桥式传感器信号调理
核心价值：AD8475可以作为差分仪表放大器的构建模块，为桥式传感器等差分信号源提供高精度的信号调理。
6. 单端转差分转换器
应用场景：任何需要将单端信号转换为差分信号的场景
核心价值：AD8475既可以由真差分输入驱动，也可以由单端输入驱动并提供单端转差分转换功能。这一灵活性使其成为信号链中通用性极强的接口器件。
七、为什么选择AD8475ARMZ-RL？
业界首款全差分衰减放大器：将精密衰减、电平转换、单端转差分和过压保护四大功能集成于一体。
超低噪声与失真：10nV/√Hz输出噪声、−112dB THD+N，信号保真度卓越。
150MHz带宽与50V/µs压摆率：高速信号链的理想选择。
±15V过压保护：工业级鲁棒性，无需外部保护电路。
超低功耗（16mW） ：适合便携式和多通道高密度应用。
灵活的增益选择（0.4/0.8） ：引脚可选，无需外部电阻。
VOCM引脚可调输出共模：精确匹配ADC输入范围，最大化动态范围。
单/双电源灵活供电：3V至10V单电源或±1.5V至±5V双电源。
