一、产品详细介绍
TM52F1363-SSOP24是海速芯（HITENX）推出的一款8位高性能微控制器（MCU），采用增强型高速8051内核，

与业界标准8051指令集完全兼容，同时保留了8051丰富的 peripherals 功能模块。该芯片采用SSOP24封装（150mil），

工作电压范围宽达2.2V至5.5V，工作温度覆盖-40℃至+105℃的工业级标准，可从容应对从消费电子到工业控制的

多种严苛环境。
在存储资源方面，TM52F1363集成了8KB Flash程序存储器、128字节独立EEPROM数据存储器以及总计512字节

SRAM（256字节IRAM + 256字节XRAM），Flash支持ICP在线编程和ISP在系统编程，在IAP模式下可作为EEPROM

以字节方式存取，擦写次数至少1万次，数据保存时间长达10年以上。EEPROM更支持3至5万次擦写，足以满足绝

大多数数据存储应用的需求。
外设配置方面，该芯片提供了7组16位PWM（带预分频器和周期调整功能）、19通道12位ADC模数转换器（带3通道

内部基准电压）、1组标准UART、1组I²C主接口、内置LCD驱动器（支持COM0~3，1/2 LCD偏压）、16位Timer0/1/2/3

以及看门狗定时器（WDT），26个I/O引脚足以覆盖绝大多数中小型嵌入式项目的需求。
二、产品核心优势
1. 6倍指令执行速度，性能跨越式提升
TM52F1363的最大亮点之一在于其执行指令的速度比传统8051架构快约六倍。这一性能飞跃得益于其2T（双时钟周

期）架构设计，在保持与标准8051指令集完全兼容的前提下，大幅缩短了机器周期。集成硬件乘除法器，支持32bit/16bit

运算，为电机控制、精密调功等对实时性要求极高的场景提供了坚实的算力基础。
2. 超高集成度，BOM成本显著降低
芯片内置LCD驱动器，无需额外显示驱动电路开销；内置19通道12位ADC，省去外置ADC芯片；7组16位PWM可直

接驱动双向可控硅实现0-100%无级调功，无需外置驱动芯片。多重集成为设计工程师节省了大量外围元器件和PCB面

积，显著降低了整体BOM成本和开发周期。
3. 超低功耗设计，续航能力出色
TM52F1363提供空闲、暂停和停止三种低功耗模式。在空闲模式下功耗仅为40μA，暂停模式下最小电流消耗约0.1μA，

对电池供电的便携设备而言，可有效延长电池使用寿命。双时钟系统支持主频高速运行与低功耗实时时钟并行工作，保

障定时功能在待机状态下仍可精确计时。
4. 升级替代友好，开发迁移成本极低
TM52F1363在功能上完美替代经典型号TM52F8368，既囊括了F8368的所有资源，又尽可能做到了引脚和寄存器兼容。

前16路ADC通道选择寄存器写法兼容F8368，已有代码可快速迁移，大幅降低了老用户升级换代的开发成本。
三、产品工作原理
TM52F1363基于增强型高速8051内核运行，其架构在保留标准8051指令集和外设功能模块的基础上，通过优化机器周期

实现了6倍于传统8051的指令执行速度。系统时钟可通过1/2/4/16选项除频，快时钟使用内部RC振荡器（FRC，16.588MHz），

慢时钟使用内部RC（SRC，80KHz），无需外置晶振即可运行，进一步节省物料成本和PCB面积。
在信号采集端，19通道12位ADC持续对传感器信号进行采样，结合预置的算法（如NTC温度-阻值查表算法）实时解算物

理量；在控制输出端，7组16位PWM模块根据算法输出调制信号，可直接驱动TRIAC等功率器件实现精密调功。芯片还集

成了低电压复位（LVR）和低电压检测（LVD）功能，当供电电压低于安全阈值时自动触发保护动作，保障系统安全运行。
四、TM52F1363与同系列型号对比

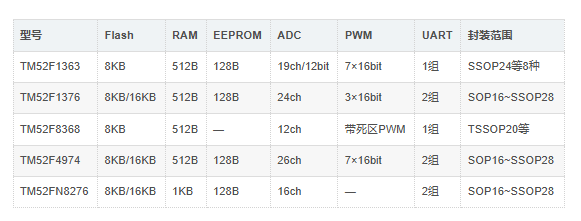

海速芯TM52系列8位8051 MCU产品线布局完善，覆盖从入门到中高端的多种应用需求。以下为同系列核心型号的关键参数

对比

五、同类型技术对比优势
与市面上其他类型的MCU方案相比，TM52F1363在多个维度展现出独特优势：
对比STM32等32位MCU：TM52F1363虽然在算力上无法与32位Cortex-M内核竞争，但在家电控制、消费电子等场景中，8051

架构的8位MCU在成本、开发复杂度、功耗控制方面具有天然优势。TM52F1363以更低的芯片成本、更简洁的外围电路和更

成熟的开发工具链，为不需要高算力的应用场景提供了“够用且好用”的解决方案。
对比传统8051架构MCU（如AT89S52等） ：TM52F1363执行速度提升6倍，集成度远超传统方案——传统8051通常需要外置

ADC、外置EEPROM、外置LCD驱动等，而TM52F1363将所有这些功能集成在单芯片上，显著减少元器件数量和PCB面积。
对比同价位国产MCU：TM52F1363的差异化优势在于“全集成+高可靠+宽温宽压”的组合拳。19通道12位ADC、7组16位PWM、

内置LCD驱动和EEPROM的组合，在同价位产品中属于顶配水平。此外，-40℃~+105℃的工业级宽温范围，使其能够覆盖比

消费级芯片更广泛的应用场景。
六、应用领域优势
TM52F1363-SSOP24凭借其高集成度和优异的性价比，已广泛应用于多个主流市场领域：
智能家电领域——在电陶炉方案中，7组16位PWM直接驱动TRIAC实现无级调功，19通道ADC实时采样炉面温度，LCD驱动器

同步刷新显示内容，整个响应延迟低于350微秒；在速热饮水机中，芯片集水箱液位检测、水温检测、恒温控制、出水流量控制

于一体，性价比高、通用性好；在面包机、咖啡机、智能电热杯等产品中同样表现出色。
个人护理电子——在美容仪方案中，19通道12位ADC实现对外部信号的快速精准采样，空闲模式功耗仅40μA，暂停模式低至0.1μA，

有效延长电池使用时间；在直发器方案中，内置触摸模块、LED/LCD显示驱动模块和多路PWM输出，仅需简单外围电路即可

完成开发。
新能源与工业控制——在光伏功率优化器中，TM52F1363通过19通道ADC精准测量电流电压，7组16位PWM控制DC/DC电压

调节，UART和MIIC接口方便与无线模块连接实现远程配置，-40℃~+105℃的工作温度范围满足户外苛刻环境需求。
便携设备与物联网终端——超低功耗特性和宽电压工作范围（2.2V~5.5V）使其成为电池供电设备的理想选择，支持1/2 LCD偏

压驱动，在休眠模式下仍可维持显示，进一步优化系统功耗。
TM52F1363-SSOP24是海速芯（十速）在8位MCU，通过架构优化实现6倍性能提升，同时将ADC、PWM、LCD驱动、EEPROM、

UART、I²C等丰富外设集成于单芯片之中。
