在工业自动化、大功率电源、电机驱动、加热调控等电力电子场景中，晶闸管（SCR，可控硅）作为经典的工频固态开关器

件，承担着交流调压、整流、软启动、大电流投切的核心任务。随着工业设备对长期稳定性、低损耗、抗冲击能力、宽温适

应性的要求持续提升，普通晶闸管已经难以兼顾功耗、浪涌耐受与长期可靠性。Littelfuse CLA80E1200HF 单晶闸管，属于

CLA 高效 SCR 系列，采用 PLUS247（TO-247-3）通孔封装，依托平面钝化芯片工艺，专为 50/60Hz 工频应用优化，在通态

压降、浪涌承载、宽温工作、器件稳定性上实现综合升级，是工业电源、电机软启、大功率温控设备设计功率器件。
一、产品基础介绍与详细电气参数

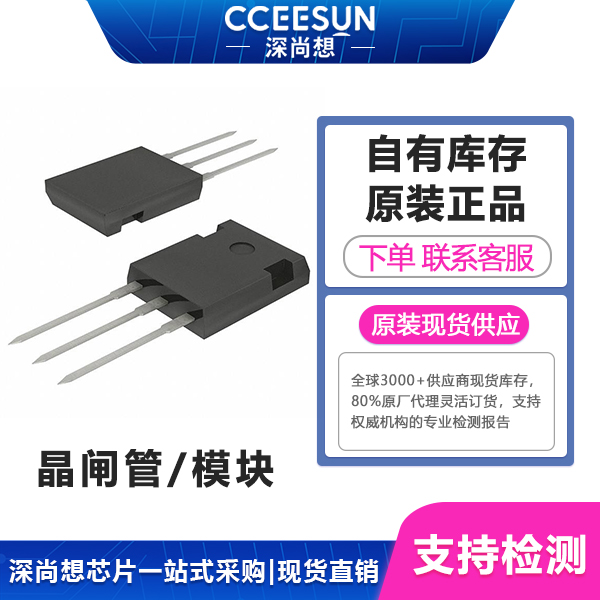

CLA80E1200HF 是 Littelfuse（原 IXYS）CLA80 系列单向晶闸管（单晶闸管 SCR），属于高效率线频晶闸管，封装为行业通

用 PLUS247（TO-247-3）直插封装，引脚定义标准化，PCB 布局、散热器装配兼容传统 TO247 功率器件方案，降低硬件改

板成本。器件采用平面钝化晶圆工艺，芯片内部结构优化，抑制漏电流，提升长期工作稳定性，符合 RoHS 无铅环保要求。

核心电气参数汇总
重复峰值断态电压 VDRM：1200V，可应对工业电网浪涌、电压尖峰，适配 400V 级交流系统；
额定平均通态电流 It (AV)：80A；有效值通态电流 It (RMS)：126A；
不重复浪涌电流 ITSM：60Hz 工况 970A，50Hz 工况 900A，短时冲击承载能力ji强；
通态峰值电压 Vtm：zui大 1.77V，低通态压降，减少导通损耗与发热；
门极触发电压 Vgt：zui大 1.5V；门极触发电流 Igt：zui大 38mA，驱动电路简单，无需大功率驱动；
保持电流 Ih：zui大 100mA；断态漏电流 Idrm：zui大 50μA，阻断状态功耗极低；
门极平均耗散功率 PG (AV)：500mW；芯片结温工作范围：-40℃ ~ +125℃；
封装：PLUS247（TO-247-3）通孔安装，散热基底为金属基板，导热性能优秀；
应用频率：专为 50/60Hz 工频优化，zui高支持 400Hz 线频工作；
芯片工艺：平面钝化单晶闸管，器件老化特性稳定，减少高温下参数漂移风险Conrad Ele...。
从器件原理层面，CLA80E1200HF 属于单向可控硅，仅支持单方向导通，适合单相整流、单向直流调压、软启动控制；如需双

向交流调节，可采用两只该型号器件反并联搭建交流开关，替代部分大功率 TRIAC 双向可控硅，在大电流工况可靠性优于普通

双向可控硅。
二、CLA80E1200HF 核心优势拆解
1. 低导通损耗，降低整机散热压力
CLA 系列定位 “高效 SCR”，核心亮点就是优化的通态压降。CLA80E1200HF zui大通态电压仅 1.77V，相比同电流等级传统普通

晶闸管，导通损耗明显下降。在长时间持续通电的工业设备中，导通损耗是器件发热最主要来源，更低 Vtm 意味着同等电流下发

热量更小，散热器体积可以缩小，整机功率密度提升，同时降低风扇散热功耗，减少设备故障点。对于长期连续运行的工业整

流、加热电源，这一点可以直接转化为整机能效提升与运维成本降低。
2. chao强短时浪涌耐受，抗冲击能力突出
970A（60Hz）的非重复浪涌电流是这款器件的一大亮点。工业场景经常出现上电冲击、负载短路、电机启动大电流尖峰，普通

晶闸管很容易在瞬时大冲击下烧毁。CLA80E1200HF 可以承受接近 10 倍额定平均电流的短时浪涌，允许电机启动、加热器合闸

瞬间的巨大电流冲击，减少额外冗余保护器件，简化保护电路设计，提升设备抗电网扰动能力。
3. 宽温稳定工作，恶劣环境适应性强
器件结温区间覆盖-40℃~+125℃，无论是北方低温户外设备，还是控制柜密闭高温环境、粉尘车间，器件都可以维持稳定参数，

不会出现低温触发困难、高温漏电流飙升的问题。平面钝化芯片工艺相比传统台面工艺，表面钝化层更稳定，抗潮湿、抗离子污

染能力更强，长期工作参数漂移小，设备使用寿命更长，适合 24 小时不间断运行的工业装备。
4. 驱动门槛低，简化控制电路设计
zui大门极触发电流仅 38mA、触发电压 1.5V，MCU、数字逻辑芯片搭配简单三极管即可驱动，不需要复杂隔离驱动 IC。门极功

耗低，驱动回路元件选型简单，降低 BOM 成本，同时门极特性一致性好，批量生产时器件触发离散性小，大批量生产调试难度

低，非常适合量产型工业装备。
5. 标准化 TO247 封装，供应链与结构设计友好
PLUS247（TO247-3）是功率半导体行业通用封装，散热器、绝缘垫片、固定配件市面上选型丰富，工程师可以沿用原有 TO247

 器件的 PCB 和结构设计，无需大规模重新开板，缩短产品开发周期。器件为通孔直插封装，焊接可靠性高，在震动工况（电机设

备、工程机械电控）下，相比贴片大功率器件，抗振动能力更强。
三、与 CLA 同系列型号横向对比
Littelfuse IXYS CLA 高效晶闸管系列包含多款型号，主要按照电流等级、电压等级、封装区分，常见型号如 CLA50E1200HB、

CLA60E1200HF、CLA80E1200HF、CLA90E1200HF，电压覆盖 600V~1200V，封装包含 HB、HF 等不同封装版本。
CLA50E1200HB：平均电流 50A，HB 封装，电流等级更低，适合中小功率加热、小型整流，浪涌能力弱于 CLA80E1200HF；
CLA60E1200HF：60A 平均电流，同 TO247 封装，适合中等功率，面对大功率电机启动、大容量加热负载时电流裕量不足；
CLA80E1200HF：80A 平均电流，1200V 耐压，PLUS247 封装，浪涌电流 970A，是 CLA 系列里80A 档位的主力型号，兼顾功率、

封装通用性与成本。相比 60A 型号，电流裕量提升 30% 以上，浪涌承受能力显著增强；对比 90A 型号，成本更有优势，在绝大多

数 80A 以内持续负载场景。
四、与同类型功率器件技术横向对比
在工频功率控制领域，工程师通常会在单向 SCR、双向 TRIAC、MOSFET、IGBT之间做选型，CLA80E1200HF 单向晶闸管在工

频场景具备独特优势。
1. 对比双向可控硅 TRIAC
大功率 TRIAC 在交流调压应用广泛，但大电流工况下，TRIAC 换向 dv/dt 耐受较差，容易出现误触发，高温下可靠性下降。

CLA80E1200HF 单向 SCR，两只反并联构成交流开关，di/dt、dv/dt 耐受更强，抗误触发能力远优于大功率 TRIAC，适合大功率加

热、工业调压。TRIAC 适合中小功率调光、小家电；而 80A 等级的大功率交流控制，反并联 SCR 方案（CLA80E1200HF）稳定性

更强，浪涌承载能力更高，工业大功率设备shou选。
2. 对比 MOSFET
MOSFET 属于全控器件，高频特性好，但高压大电流 MOSFET 导通电阻大，大电流下导通损耗高，成本昂贵。而晶闸管属于半控器

件，工频下导通压降稳定，大电流时单位电流成本更低。50/60Hz 工频不需要高频开关，晶闸管不需要持续维持驱动信号，触发导

通后，门极信号移除器件依旧保持导通，仅在电流过零点自然关断。驱动功耗远低于 MOSFET，适合长时间导通的工频大功率控制。

缺点是不能主动关断，仅适合工频相控、整流场景，这也是这类应用的天然适配点。
3. 对比 IGBT
IGBT 适合高频逆变、电机变频驱动，支持主动关断，但器件成本高，工频整流场景下属于性能过剩。IGBT 在工频持续导通时损耗

优势不明显，并且驱动复杂。对于工频整流、交流相位调压、软启动这类不需要高频开关的场景，CLA80E1200HF 晶闸管方案 BOM

成本更低，驱动简单，抗浪涌冲击更强，电路更简洁。
高频逆变选 IGBT/MOSFET；中小功率交流调压选 TRIAC；大功率工频整流、电机软启动、大功率加热控制，CLA80E1200HF 单向

晶闸管是综合性价比zui优方案。
五、细分应用领域
CLA80E1200HF 专为工频线频应用设计，应用场景集中在工业大功率电能调控，下面分领域阐述应用价值：
1. 工业交流电机软启动器
电机直接上电会产生 5~7 倍额定电流的冲击，烧毁接触器、冲击电网。SCR 软启动采用多只晶闸管相控调压，缓慢提升电机端电压，

抑制启动冲击。CLA80E1200HF 在这里的优势：970A 超大浪涌电流，wan美承受电机启动瞬时冲击；1200V 耐压，应对电网尖峰；

宽温特性适配控制柜高温密闭环境；低通态压降降低软启动器持续工作发热，减少散热器体积。单相中小型风机、水泵、传送带电

机软启动，使用 CLA80E1200HF 可以大幅提升设备稳定性，降低现场维护频率。
2. 大功率工业加热设备（温控电源）
包括工业电热管、烘干设备、塑料挤出机加热、热处理炉、即热式大功率热水设备。这类负载是纯电阻负载，需要通过相位控制调节

输出功率。 优势：电阻负载合闸瞬间存在冲击电流，器件高浪涌耐受，避免频繁投切损坏功率器件；低通态压降，长时间通电减少

发热；-40~125℃宽温，高温烘箱控制柜内部高温环境稳定工作；单向 SCR 反并联方案，相比大功率 TRIAC，高温下不会出现意外

误导通，温控精度与设备可靠性更高。
3. 单相工业整流电源、蓄电池充电电源
工频整流桥、可控整流调压电源，电化学电解、电镀电源、大容量蓄电池工频充电设备。CLA80E1200HF 可以作为可控整流臂，调

节输出直流电压。优势：低漏电流，阻断状态能耗低；平面钝化工艺，长期连续运行参数稳定；TO247 封装装配简单，方便功率堆

叠；1200V 耐压，应对电网波动，降低器件击穿风险。
4. UPS、备用电源、电网无功补偿辅助单元
不间断电源的工频旁路开关、静态开关支路，在主电源故障时快速投切。CLA80E1200HF 优秀的浪涌耐受，可承受负载切换瞬间电

流冲击，阻断电压高，抑制电网浪涌，保障供电切换的可靠性。
5. 照明大功率调控、舞台工业灯控
大功率卤素灯、工业场馆照明相位调光。大功率照明负载冷态启动冲击电流大，CLA80E1200HF 的高浪涌能力可以抵御灯泡冷启动

冲击，避免器件频繁损坏，适合工业厂房、大型场馆大功率灯光调控。
CLA80E1200HF 虽然性能优异，在实际电路设计中，依然需要结合晶闸管特性做配套设计。di一，晶闸管属于半控器件，只能触发

导通，无法主动关断，只适合工频交流过零关断场景，高频逆变场景不推荐；第二，器件工作时需要搭配合适散热器，金属基板和

散热器之间使用导热绝缘垫片，控制结温，保证长期可靠性；第三，门极驱动回路建议增加限流电阻，抑制门极尖峰，防止误触发；

第四，电路增加 RC 吸收回路，抑制换向产生的 dv/dt 尖峰，进一步提升抗干扰能力。
七、为什么新一代工业设备优先选择 CLA80E1200HF？
当前工业电源、电机、加热设备的设计趋势，是追求长期稳定、低运维成本、宽环境适应性、可控 BOM 成本。很多老设备使用传统

晶闸管，普遍存在发热大、浪涌耐受差、高温参数漂移、容易误触发的痛点。Littelfuse/IXYS CLA80E1200HF 高效晶闸管，依托

 CLA 系列平面钝化高效芯片工艺，在 1200V 耐压、80A 平均电流规格下，实现低导通损耗、近千安级浪涌耐受、宽温稳定、简易驱

动，标准化 TO247 封装降低结构与 PCB 改板成本。
对比同系列型号，它是 80A 档位；对比 TRIAC、MOSFET、IGBT 等其他功率器件，在工频大功率整流、电机软启动、工业加热等

场景，拥有成本、抗冲击、长期可靠性的综合优势。
