在高精度数据采集、仪器仪表、信号源设计中，ADC/DAC 的测量极限往往不是由转换器本身决定，而是电压基准源。温漂、噪

声、长期漂移、湿度敏感，都会直接拉低系统有效分辨率。LTC6655BHLS8-2.5#PBF 是 ADI LTC6655 系列气密封装高精度 2.5V

带隙基准源，采用曲率补偿带隙架构，超低噪声、极低温漂，8 引脚 LS8 气密封装，抗湿度干扰，是 32 位高精度 ADC、精密源表、

工业变送器的核心基准。

一、产品详细参数
型号：LTC6655BHLS8-2.5#PBF（ADI 亚德诺） 器件类型：精密带隙电压基准源 封装：8 引脚 LS8（5mm×5mm 气密封装） 输出

电压：2.5V 初始精度：±0.025% zui大值 温度漂移：zui大 2ppm/℃（-40℃~+125℃） 低频噪声：0.25ppm 峰峰值（0.1Hz~10Hz，

625nVpp） 热迟滞：30ppm（-40℃~85℃温度循环） 长期漂移：20ppm/√kHr，数千小时老化稳定 输出驱动：±5mA，支持灌 / 拉

电流；负载调整率＜10ppm/mA 输入电压：3V~13.2V，压差仅 500mV（低压差设计） 引脚架构：Force/Sense 远端检测，消除

PCB 走线压降误差 关断模式：SHDN 引脚，关断功耗＜20μA 温度范围：-40℃~+125℃，出厂在 - 40℃、25℃、125℃三点全温区

测试 独特特性：LS8 气密封装，对湿度不敏感，高湿环境下性能不劣化 合规：RoHS，卷带 PBF 无铅包装
二、产品核心优势介绍

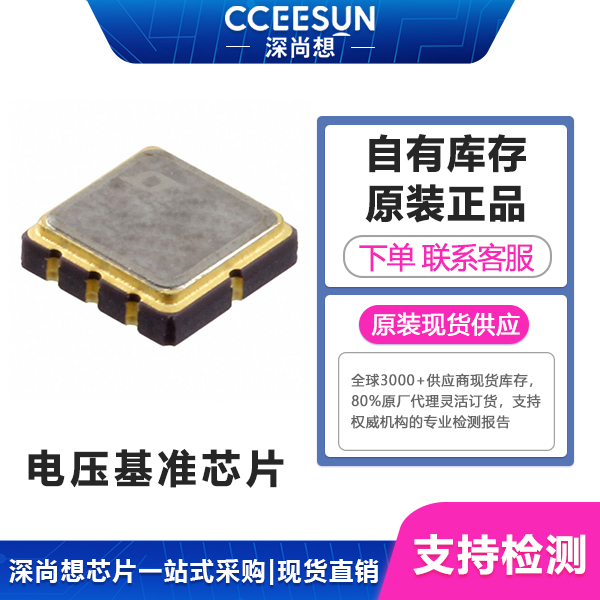

1. 气密 LS8 封装，隔绝湿度干扰
普通 MSOP 塑封基准芯片，高湿环境下湿气渗入封装，会带来电压漂移。LTC6655BHLS8 采用气密 LS8 封装，无湿度敏感性，沿

海、潮湿工业箱体长期工作不会因湿度引入额外漂移。热迟滞仅 30ppm，温度反复升降后，基准电压回弹误差极小，适合长期不间

断运行的精密测量设备。
2. 曲率补偿带隙，2ppm/℃超低温漂 +±0.025% 超高初始精度
内置高级曲率补偿电路，抵消带隙基准固有的温度非线性。出厂初始误差zui高仅 ±0.025%，很多场景可省去整机出厂校准工序，减

少生产线标定成本。全温区 - 40~125℃稳定指标，高低温箱、户外高温设备，基准电压随温度变化极小。
3. 超低低频噪声，释放高分辨率 ADC 真实性能
0.1Hz~10Hz 低频噪声仅 625nVpp（0.25ppmpp）。对于 24 位、32 位高精度 ADC，低频 1/f 噪声是限制有效位数的关键瓶颈。LTC6655

极低的低频噪声，可以充分发挥高分辨率 ADC 的信噪比，避免基准噪声掩盖微弱被测信号，是精密测量仪器的核心保障。
4. Force/Sense 远端检测架构，消除 PCB 走线压降误差
内置 VOUT_F 驱动脚与 VOUT_S 检测脚，支持远端采样。基准电压在负载端采样，PCB 走线电阻带来的压降误差直接消除。长走线、

多板卡分布式采集场景，无需担心走线电阻带来的基准偏移，提升多通道采集一致性。
5. 宽输入、低压差、支持关断，电源设计灵活
zui低压差仅 500mV，输入 3V 即可输出 2.5V，电源设计余量宽松；zui高输入 13.2V，兼容多种板卡电源域。支持关断引脚，休眠模

式功耗低于 20μA，适合电池供电便携高精度仪器。灌拉电流 ±5mA，可直接驱动多个 ADC 基准输入，无需额外缓冲放大器，简化 BOM。
三、同系列型号对比
LTC6655 分为 BH 高等级、CH 标准等级，封装分为 LS8 气密封装、MSOP 塑封，输出电压多档可选：
LTC6655BHLS8-2.5#PBF：B 级高等级，LS8 气密封装，2.5V 输出。温漂zui大 2ppm/℃，气密抗湿，长期漂移、热迟滞zui优。面向

gao端仪器、精密测量、高湿工业场景。
LTC6655BHMS8-2.5：B 级高等级，MSOP 塑封。性能指标和 LS8 版本接近，但塑封对湿度敏感，不适合长期高湿环境，成本略低。
LTC6655CHLS8-2.5 / CHMS8-2.5：C 级标准版，zui大温漂 5ppm/℃，初始精度 ±0.05%，适合对稳定性要求中等、成本敏感的工业采集

板。
同系列其它电压档位：1.25V、2.048V、4.096V、5V，硬件架构一致，仅输出电压不同。
四、与同类型技术对比
1. LTC6655BHLS8 气密基准 VS 普通塑封精密带隙基准

普通塑封基准：成本低，但湿气侵入会带来电压漂移，温度循环后热迟滞大，长期老化漂移明显，高湿沿海设备容易出现测量漂移，需要

定期校准。 LTC6655 BHLS8 气密封装，隔绝水汽，热迟滞、长期漂移更优，长期免校准。
2. 带隙基准 LTC6655 VS 埋齐纳基准
埋齐纳基准噪声极低、温漂极小，但需要较高供电电压，功耗大，器件昂贵，一般用于ding级计量级设备。 LTC6655 属于新一代曲率补偿

带隙，在接近埋齐纳的噪声与温漂水平下，供电电压更低、功耗更小。
3. LTC6655 VS 普通并联基准
TL431 这类并联基准成本极低，但是温漂大、噪声高，需要外部电阻网络，电阻温漂会叠加到基准误差，无法用于 24 位以上高精度采集。

 LTC6655 是完整串联型基准，内置补偿电路，无需外部分压，噪声、温漂指标高出多个数量级，专为高分辨率 ADC/DAC 设计。
4. LTC6655 VS 普通国产精密基准
国产精密基准在常温静态指标可以做到接近，但长期老化、温度循环迟滞、湿度稳定性普遍弱于 LTC6655。对于需要长期稳定、低漂移、

免定期校准的gao端仪器，LTC6655 的全温区三点测试、气密封装带来的可靠性优势显著。
五、应用领域及对应优势
1. 高精度测试测量仪器
场景：五位半 / 六位半数字万用表、源表、任意波形发生器、数据采集卡。 优势：超低低频噪声，充分发挥 24/32 位 ADC 性能；气密封装

长期稳定，仪器出厂后数年无需重新校准；Force/Sense 远端采样消除走线误差，保证多通道采集一致性。
2. 工业高精度变送器、过程控制采集模块
场景：压力、温度、流量高精度变送器，工业 4-20mA 采集板，在线监测设备。 优势：-40~125℃宽温，适应工业机箱剧烈温度波动；气密

封装抗潮湿、盐雾，适合户外、沿海工业柜；低漂移，减少现场标定维护。
3. 医疗精密检测设备
场景：生化分析仪、生命体征高精度采集模块、医疗信号采集前端。 优势：低噪声保证微弱生物信号采集精度；长期稳定性好，设备长期

运行测量不漂移；宽温工作，适配医疗设备密闭机箱。
4. 计量校准设备、标准源、实验室基准板
场景：便携式电压校准源、实验室标准参考模块。 优势：初始精度高，热迟滞小，温度循环后电压偏移小；长期漂移指标可控，适合作为

次级标准基准。
5. 航空航天与野外遥感数据采集
场景：野外无人监测设备、遥感采集单元。 优势：宽温、气密抗湿，耐受野外昼夜温差与高湿环境；低功耗关断模式，适配电池供电无人

设备。
六、总结
LTC6655BHLS8-2.5#PBF 不是一款普通电压基准，而是ADI 面向高精度测量、采用气密封装的 2.5V 低噪声低漂移带隙基准源。LTC6655 依

靠曲率补偿带隙架构，实现 2ppm/℃ zui大温漂、625nVpp 超低低频噪声；LS8 气密封装解决湿度漂移痛点，搭配 Force/Sense 远端检测消

除 PCB 走线误差，±5mA 驱动能力可以直接驱动多路 ADC。
在六位半万用表、高精度源表、工业变送器、医疗采集、计量标准源等场景，若追求长期稳定、低噪声、减少整机校准工作量，

LTC6655BHLS8-2.5#PBF 兼顾测量性能与长期可靠性的电压基准芯片。
