汽车电子供应链准入门槛持续抬高，普通商用级稳压器件无法进入车载项目，DIODES 美台 MMSZ5254BQ-7-F，是 MMSZ52 系列

AEC-Q101 认证车规级 27V 齐纳二极管，专为车载电路电压钳位与电压基准设计，SOD-123 贴片封装，兼顾可靠性、一致性，是车

载电控、车灯、中控、BMS（电池管理系统）、车载传感器等汽车电子电路等硬件设计的分立稳压保护器件。

一、产品详细参数

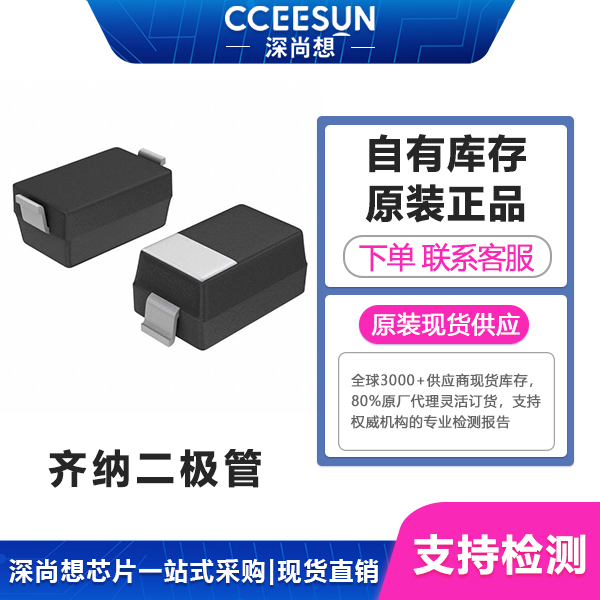

型号：MMSZ5254BQ-7-F 品牌：DIODES（美台半导体） 器件类型：车规级单片齐纳稳压二极管 封装：SOD-123 贴片封装 齐纳标称

稳压值 Vz：27V，电压容差 ±5% 额定功耗：370mW 动态阻抗 Zzt：zui大 41Ω 反向漏电流：100nA @21V 正向压降 Vf：zui大 0.9V

（IF=10mA） 可靠性认证：AEC-Q101 汽车电子认证，支持 PPAP 工作结温范围：-65℃ ~ +150℃ 包装形式：卷带（Tape & Reel），适

合 SMT 自动化贴装 环保特性：RoHS 合规，无卤。
二、产品核心优势介绍
AEC-Q101 车规认证，具备汽车供应链准入资质 本产品zui大核心价值就是完整通过 AEC-Q101 车规分立器件认证，满足汽车行业严苛

的可靠性测试：温度循环、高温反偏 HTRB、HAST 加速老化、机械振动等车载可靠性试验。器件可直接导入车载电控、BMS 电池管理

系统、LED 车灯、车载传感器、中控等汽车电子项目，无需额外做器件级可靠性摸底测试，大幅缩短项目认证周期，解决商用器件无法

上车的痛点。
27V 精准稳压，兼顾电压基准与过压钳位双重用途 标称 27V 稳压，±5% 的稳定容差，动态阻抗低，电流波动时稳压偏差小。既可以在电

路中作为电压基准，给采样电路提供参考电位；也可作为过压钳位保护，抑制电路浪涌、瞬时高压，保护后端 MCU、传感器、MOS 管

不被高压击穿，一颗器件实现两种电路功能，精简 BOM。
超宽结温区间，耐受车载ji端温度交变 结温范围 - 65℃~+150℃，远优于普通工业器件。汽车机舱、底盘部件冬季低温、夏季暴晒高温，

温差变化剧烈，这款器件在高低温交替工况下，稳压参数漂移小，不会出现稳压失效、漏电流飙升问题，适配机舱、底盘等严苛车载环境。
极低反向漏电流，降低静态功耗 21V 反向偏置条件下漏电流仅 100nA。微小的漏电流意味着待机功耗极低，对于电池供电、休眠工况的车

载模块，不会造成不必要的电量损耗，同时减少漏电流带来的采样误差，提升 BMS、传感器采样精度。
SOD-123 通用贴片封装，量产便捷 SOD-123 是行业通用小贴片封装，PCB 布局简单，适配高速 SMT 产线，AOI 检测识别方便。封装体积

小巧，适合车载高密度板卡，如传感器小板、BMS 采样板、车灯驱动板，节约 PCB 空间。美台成熟量产平台，批次一致性好，供货稳定，

支持 PPAP 交付，满足车企品质管控要求。
三、同系列型号对比，MMSZ5254BQ-7-F 优势
MMSZ52 系列分为商用版 MMSZ5254B与车规版 MMSZ5254BQ-7-F，同封装、引脚兼容，核心差异集中在可靠性认证与品质管控：
MMSZ5254B（商用普通款） 仅满足消费、工业通用标准，无 AEC-Q101 认证，不支持 PPAP。温区一般为 - 55~+125℃，批次可靠性筛选

标准低，不做汽车级老化、振动测试。只能用于工控、消费电子，严禁直接上车，如果强行用于车载项目，整车认证阶段会被否决，存在项

目返工风险。
MMSZ5254BQ-7-F（车规 BQ 版本） 保留 27V 稳压、SOD-123 封装，引脚和商用版wan全兼容，可直接 Pin to Pin 替换。增加 AEC-Q101 全

套车规可靠性筛选，结温拓宽至 - 65~+150℃，生产过程增加批次老化、应力测试，每批次可提供 PPAP 资料，满足车企 IATF16949 品质体

系要求。
四、与同类型技术横向对比
1. 对比普通工业级 27V 齐纳二极管
普通工业齐纳没有 AEC-Q101 认证，可靠性测试标准宽松，在车载高低温循环、振动环境下，容易出现参数漂移、漏电变大、器件失效。无

法通过整车认证，项目后期更换器件会带来 PCB 改版、重新验证，隐性成本ji高。 MMSZ5254BQ-7-F 自带车规认证，器件级可靠性已经完

成，硬件工程师只需要做系统级验证，缩短项目周期，规避认证失败的项目风险。
2. 对比 TVS 瞬态抑制二极管
TVS 侧重纳秒级高压浪涌吸收，适合 ESD、大脉冲雷击防护；但 TVS不适合长期静态稳压、基准输出，静态下稳压精度差。

MMSZ5254BQ-7-F 作为齐纳管，擅长持续稳定电压钳位、提供静态电压基准。在 BMS 采样、电源反馈回路，需要稳定静态参考电位场景，

齐纳是更优方案；可以和 TVS 搭配使用，分工实现 “长效稳压 + 瞬时浪涌防护”。
3. 对比 LDO 基准方案
专用 LDO 电压基准精度更高，但成本高、外围电路多，占用 PCB 面积大。对于不需要超高精度、仅需要简单 27V 钳位 / 基础参考的电路，

使用 MMSZ5254BQ-7-F 单颗器件即可实现，适合车载辅助采样、过压保护这类通用场景。
4. 对比分立电阻分压基准
电阻分压方案简单，但分压值随电源电压波动，精度差，无法做过压钳位保护。MMSZ5254BQ-7-F 不受输入电压波动影响，稳压值稳定，

同时自带钳位保护，兼具基准 + 保护双重功能，电路抗干扰能力更强。
五、应用领域及场景优势
1. 车载 BMS 电池管理系统
BMS 采样板、高压检测回路，需要 27V 电压钳位，防止采样回路高压击穿后端采样芯片。 优势：AEC-Q101 认证满足车规要求，宽温、低

漏电流，保障电池电压采样稳定，避免误报故障；支持 PPAP，适配动力电池厂商品质审核。
2. 汽车 LED 车灯（前大灯、尾灯、日间行车灯）
车灯驱动电源辅助稳压、过压钳位，汽车电源存在抛负载浪涌，容易损坏灯珠驱动 IC。 优势：SOD-123 小封装适配紧凑车灯 PCB；宽温承

受灯腔高温，稳定钳位电压，抑制抛负载瞬时高压，保护驱动芯片，降低车灯失效返修率。
3. 车载电控单元 ECU、BCM 车身控制模块
车身控制器、各类小型 ECU 内部辅助电源稳压、电压监测。 优势：满足机舱高低温、振动工况，器件可靠性高，批次一致性好，适合大批

量车载控制器量产。
4. 车载传感器（温度、压力、位置传感器）
底盘、机舱各类车载传感器信号调理电路，提供电压基准与过压保护。 优势：低漏电流，减少微弱信号采样误差；车规认证，适配底盘恶劣

环境，提升传感器长期工作稳定性。
5. 车载中控、车载显示屏辅助电源电路
中控主板辅助回路电压钳位，保护后端逻辑器件。 优势：封装小巧，适合高密度 PCB；器件稳定，降低车载多媒体系统偶发死机故障。
六、产品总结
MMSZ5254BQ-7-F 是 DIODES 美台面向汽车电子的AEC-Q101 车规级 27V 齐纳二极管。它的核心是打通汽车电子供应链门槛，实现商用器件

向车规器件的升级。 27V 标称稳压、±5% 容差、低漏电流、-65℃~+150℃超宽结温，SOD-123 通用贴片封装。对比同系列商用版本，拥有全

套车规可靠性筛选；对比 TVS、电阻分压、LDO 基准等方案，在 “基础稳压 + 过压钳位” 通用场景下，兼顾电路简洁性。
广泛应用于 BMS 电池管理、LED 车灯、车载 ECU、各类车载传感器等场景，降低车载电子设备在高低温、振动工况下的失效风险，是汽车电

子分立器件里高性价比的稳压保护方案。
