一、产品介绍

K4F6E3S4HM-TFCL是Samsung（三星半导体）推出的 16Gb LPDDR4X宽温级内存芯片，它基于三星先进堆叠封装

和低功耗工艺，在紧凑的200-ball FBGA（10mm × 14.5mm）封装内，集成了16Gb（2GB）存储容量、4266 Mbps的数据

传输速率、x32位数据总线宽度以及-40℃至95℃的超宽工业级工作温度范围，同时以宽温区全速稳定运行和超低功耗为高

可靠车载、5G通信、边缘AI等对性能、功耗和环境适应性有苛刻要求的应用，提供了兼具高带宽、超低功耗与宽温可靠性

的理想内存芯动力。

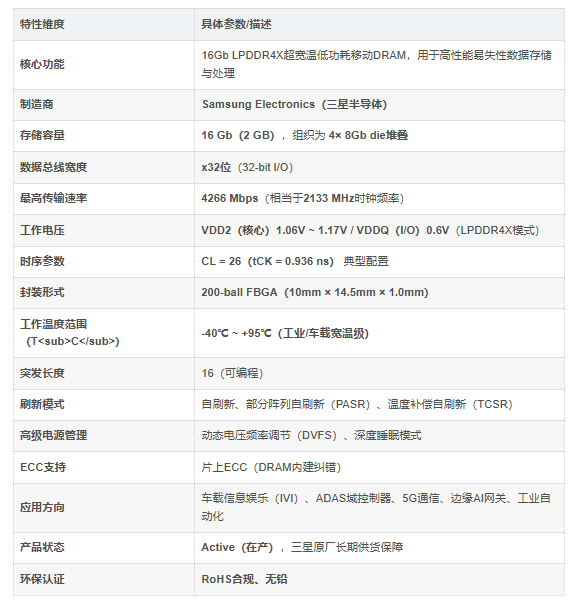

二、产品核心信息

三、核心功能与优势特点深度解析

K4F6E3S4HM-TFCL的核心价值在于其以三星先进低功耗DRAM工艺为基础，将16Gb大容量、4266 Mbps高频宽、x32位数

据通道和-40℃至95℃的极端宽温可靠性融为一体，为新一代智能座舱、ADAS域控制器、5G通信和边缘AI等高性能嵌入式系

统提供兼具高带宽、超低功耗与宽温域稳定性的内存基石。

① 16Gb大容量 + 4266 Mbps高频宽，智能座舱与ADAS的数据吞吐引擎

K4F6E3S4HM-TFCL提供16Gb（2GB）的大容量存储空间，支持4266 Mbps的峰值传输速率（等效2133 MHz时钟）。采用

x32位数据总线宽度，在单颗芯片内实现了较高的数据通道容量，非常适合需要高内存带宽的应用场景。在车载信息娱乐系统

中搭载两颗即可构建2GB×2=4GB的双通道内存体系，足以支撑Android车载系统多任务流畅切换；配合SoC侧的32位内存控制

器，可实现128位双通道带宽聚合，为4K导航地图加载、多屏互动以及即时响应的高清音视频解码提供充裕数据带宽。对于实

时处理多路高清视频流和传感器数据的边缘计算设备，4266 Mbps的高速传输可大幅降低数据访问延迟，全面提升系统的响应

速度与处理能力。

② LPDDR4X低功耗架构 + DVFS动态调频，1.06V核心电压大幅降低功耗

K4F6E3S4HM-TFCL采用LPDDR4X低功耗架构，核心电压（VDD2）典型值仅为1.1V，I/O电压（VDDQ）低至0.6V，相比标

准LPDDR4的1.1V I/O电压降低约45%。同样基于先进工艺动态功耗控制技术，该器件的动态运行功耗较LPDDR4芯片降低约2

0%~30%。借助动态电压频率调节（DVFS）技术，芯片可根据系统负载实时动态调整工作频率与电压。在T-BOX、行车记录仪

等车载通信辅助设备中，可有效降低待机功耗；在智能手机、平板等移动设备中，更是直接贡献于电池续航时间的显著提升。

③ -40℃至95℃超宽工业/车载温域，极端环境数据存取始终如一

传统商业级DRAM工作温区通常为0℃~85℃，一旦低于0℃，常规DDR内存会出现数据保持时间严重缩短、刷新失败等现象。

K4F6E3S4HM-TFCL的结温工作范围覆盖-40℃至95℃，存储温度更低可至-55℃，远超商业级标准，已完全达到工业级乃至车载

前装级宽温标准。器件内置的温度补偿自刷新（TCSR）机制可在高温区（85℃~95℃）自动提升刷新率，防止数据丢失；而在

-40℃极寒条件下，低至0.6V的I/O电压也有助于维持存储器控制器的信号完整性。

④ 200-ball FBGA紧凑封装，为多芯片系统集成提供极致布局弹性

K4F6E3S4HM-TFCL采用200-ball FBGA封装，尺寸仅10mm × 14.5mm × 1.0mm，球间距0.8mm。这样小尺寸、高引脚密度的封装

为多芯片系统集成提供了极大的设计弹性。在高规格汽车域控制器（集成SoC+内存+PMIC+网络收发器）中，通过在SoC芯片外围

紧凑布局2~4颗FBGA内存颗粒，可有效缩短高速总线走线长度，降低信号完整性的设计难度，同时为预留主动散热风道和坚固抗震

结构留出充足空间。

⑤ 车载级可靠性 + x32位宽灵活选型，覆盖差异化平台需求

K4F6E3S4HM-TFCL具备原厂对车载应用的明确可靠性设计。值得特别关注的是，同系列产品中还有更严苛温度的型号供选，如

K4F6E3S4HM-THCL支持-40℃至105℃的更高温度上限，适用于环境温度更为严苛的引擎舱附件和重载工业设备。

K4F6E3S4HM-TFCL：-40℃ ~ +95℃，适合绝大多数座舱、T-BOX、网关等常规车载应用；
K4F6E3S4HM-THCL：-40℃ ~ +105℃，热预留更大，适合更高功耗密度的域控或户外部署。

三星LPDDR4X/DDR4产品线还提供x16、x32、x64等多种位宽颗粒组合，工程师可根据处理器内存控制器带宽需求灵活选择，实现

Pin-to-Pin的统一封装布局设计（200/366balls FBGA兼容），为多产品线平台化复用提供便利。

⑥ 原厂长期供货承诺 + 国产自主可控替代路径，供应链稳若磐石

K4F6E3S4HM-TFCL由三星原厂直接供应，产品生命周期状态为Active（在产），为工业级和车载级应用提供了稳定的长期供货保障。

与此同时，长鑫存储、兆易创新等国内存储厂商已推出兼容LPDDR4X规格的宽温内存芯片，可作为BOM风险对冲的第二来源方案，

针对出口管制风险高或需高度自主供应链的专用车型，提前规划国产化备份物料是明智的长期策略。

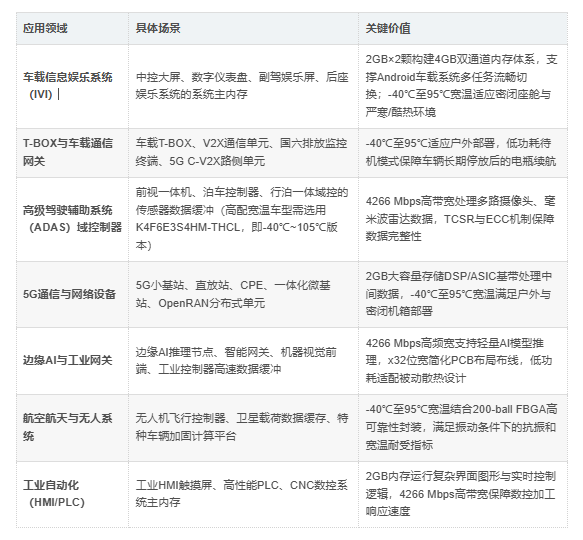

四、主要应用领域

K4F6E3S4HM-TFCL凭借其2GB（16Gb）大容量、4266 Mbps高带宽、x32位宽数据通道、-40℃至95℃超宽工作温域以及LPDDR4X

低功耗架构，在以下对性能、功耗和环境适应性有高要求的核心领域中具有广泛应用：

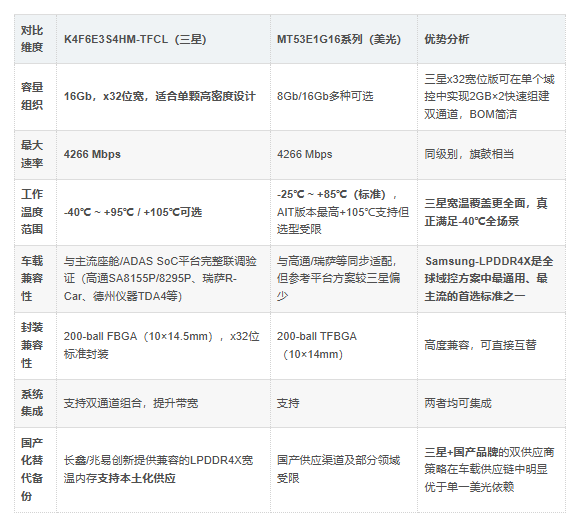

五、主要竞争优势
1. 与美光（Micron）同级LPDDR4X产品对比：宽温能力与车载生态的双料制胜

在全球车载/工业级LPDDR4X内存市场，K4F6E3S4HM-TFCL与美光（Micron）同级产品（如MT53E1G16）同台竞技，三星在两大

关键维度占据显著优势：

16Gb 大容量 + 4266 Mbps 高频宽，智能座舱与 ADAS 的数据吞吐引擎：

K4F6E3S4HM-TFCL 提供16Gb（2GB）大容量存储空间，单颗芯片即可通过 x32 位数据总线提供较高带宽通道。两颗芯片组合便

可构建 4GB 双通道体系，为高通 SA8155P/8295P 等座舱 SoC 提供充裕的帧缓冲与多任务并发空间，保障 4K 导航、多屏互动与即时

的高清音视频解码流畅运行。在 ADAS 域控中，4266 Mbps 的高速传输可大幅降低多路摄像头数据的访问延迟，全面提升系统的实时

响应速度。

LPDDR4X 低功耗架构 + DVFS 动态调频，续航与热管理双重受益：

采用 LPDDR4X 超低电压技术，核心电压（VDD2）典型值仅1.1V，I/O 电压（VDDQ）低至0.6V，相比标准 LPDDR4 的 1.1V I/O

功耗大幅降低。结合动态电压频率调节（DVFS）技术，芯片可根据实时负载自适应调频调压

-40℃ 至 95℃ 超宽温域，极端环境数据存取始终如一：

传统商业级 DRAM 工作温区通常为 0℃ ~ 85℃，K4F6E3S4HM-TFCL 将工作温度范围扩展至-40℃ 至 95℃（工业级宽温），存储温度

最低可至 -55℃。内置温度补偿自刷新（TCSR） 机制可在高温区（85℃ ~ 95℃）自动提升刷新率防止数据丢失；-40℃ 极寒条件下，

低至 0.6V 的 I/O 电压也有助于维持存储器控制器信号完整性。同系列更提供 K4F6E3S4HM-THCL（-40℃ ~ 105℃） 型号，覆盖引擎舱

附件等极高热负载场景。

200-ball FBGA 紧凑封装 + x32位宽，系统集成弹性倍增：

采用200-ball FBGA 封装，尺寸仅 10mm × 14.5mm × 1.0mm，球间距 0.8mm。在紧凑的域控制器 PCB 上，通过 SoC 芯片周围紧密

布局 2~4 颗 FBGA 内存颗粒，可有效缩短高速总线走线长度，显著降低信号完整性设计难度，同时为主动散热风道和抗震加固结构留出

充分的设计空间。

车载级可靠性 + 同系列宽温梯队，覆盖差异化平台需求：

K4F6E3S4HM-TFCL（-40℃ ~ 95℃）专为常规车载 IVI、T-BOX、网关、5G 小基站等应用优化；当面对重载 ADAS 域控、引擎舱热环

境时，可平滑升级为同系列 K4F6E3S4HM-THCL（-40℃ ~ 105℃）。

三星原厂长期供货 + 国产化备份路径，供应链稳若磐石：

K4F6E3S4HM-TFCL 由三星原厂直接供应，产品生命周期状态为 Active（在产），为工业级和车载级应用提供了稳定的长期供货保障。与

此同时，长鑫存储、兆易创新等国内存储厂商已推出兼容 LPDDR4X 规格的宽温内存芯片，可作为 BOM 风险对冲的第二来源方案，针对

出口管制风险高或需高度自主供应链的专用车型，提前规划国产化备份物料是明智的长期策略。

六、典型应用场景
智能座舱与 T-BOX：高通 SA8155P/8295P、瑞萨 R-Car 等主流 SoC 平台的主内存，支撑多屏交互、导航地图加载与车载通信缓冲
ADAS 域控制器：前视一体机、行泊一体域控的传感器数据缓冲区，保障多路摄像头与雷达的实时处理带宽
5G 通信与边缘计算：5G 小基站、CPE、一体化微基站的路由缓冲与 DSP/ASIC 数据交换，户外-40℃低温到85℃机箱高温均可稳定运行
边缘 AI 与工业 HMI：边缘网关的轻量 AI 推理内存池、高可靠工业 HMI 的主内存，x32 位宽简化布线与高抗震封装适应恶劣工况
航空航天与无人系统：无人机飞行控制器、特种车辆计算平台的抗振宽温内存，满足野外作业的严苛环境
