一、产品介绍
RCLAMP0522P.TCT是Semtech（升特半导体）推出的RailClamp®双通道超低电容ESD保护阵列，它采用Semtech专利的

RailClamp®技术，在SLP1610P4（1.6mm×1.0mm×0.58mm）超微型封装内，集成了0.3pF（典型值）的极致低电容、5A峰值

脉冲电流承受能力、150W峰值脉冲功率以及±15kV（空气）/±12kV（接触）的顶级ESD防护等级，以流线型（Flow-Through）

PCB布局设计，为HDMI、DisplayPort、USB 3.0、eSATA等高速差分接口提供了兼具超强ESD防护与极致信号完整性的理想电

路保护方案。

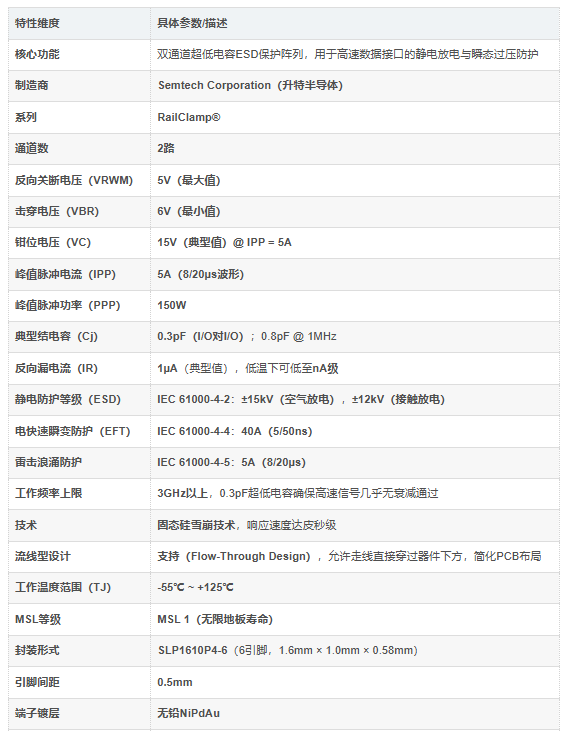

二、产品核心信息

三、核心功能与优势特点深度解析
1. 0.3pF极致低电容，高速信号“透明”通过
RCLAMP0522P.TCT在I/O引脚之间的典型结电容仅为0.3pF，I/O对地电容也控制在0.8pF以内[8†L10-L13][0†L5-L6]。相比常规

ESD保护器件（通常1-3pF），这一电容值仅为传统方案的1/3至1/10。如此低的电容使其能够安全地用于工作频率超过3GHz的

电路，而几乎不会引起信号衰减。
在HDMI 2.0（6Gbps/channel）、USB 3.0（5Gbps）、DisplayPort（5.4Gbps）等高速接口的差分对中，0.3pF的超低电容可直接

并联在信号线与地之间，而不会在信号眼图上造成明显的上升沿变缓、抖动增加或幅度衰减。
2. 双通道集成 + 流线型设计，单颗保护一对差分信号
RCLAMP0522P.TCT在单个SLP1610P4封装内集成了2条独立的ESD保护通道，可同时保护一对高速差分信号线（如HDMI的

TMDS差分对、USB的D+/D-）。其流线型（Flow-Through）PCB布局设计使得差分信号可以直接从器件下方穿过，无需额外绕线

或跳线，信号路径保持笔直最短，差分对间寄生电感差异可控制在0.1nH以内，进一步减少共模噪声的产生。
3. ±15kV顶级ESD + 5A浪涌承受能力，三重瞬态防护坚固
RCLAMP0522P.TCT提供业界领先的多重瞬态电压防护能力：
IEC 61000-4-2（ESD）：可承受±15kV空气放电和±12kV接触放电，远超行业标准±8kV要求。
IEC 61000-4-4（EFT，电快速瞬变脉冲群）：可承受40A的电快速瞬变冲击，适用工厂自动化设备、工业电机驱动等电磁环境

恶劣的现场
IEC 61000-4-5（雷击浪涌）：可承受5A（8/20µs波形）的雷击浪涌，峰值脉冲功率高达150W，足以应对电缆放电事件和电网

感应浪涌
在智能手机、平板电脑等消费电子产品中，±15kV的ESD防护等级使得RCLAMP0522P.TCT能够有效抵御用户使用过程中触摸

接口产生的静电放电；在工业环境下的通信设备中，40A的EFT和5A的浪涌承受能力则确保了设备在雷雨季节和电网波动时的

持续稳定运行。
4. 固态硅雪崩技术，皮秒级响应速度
RCLAMP0522P.TCT采用固态硅雪崩技术（Solid-State Silicon Avalanche Technology），响应速度达皮秒级。不同于多层压敏

电阻（MLV）等替代方案，固态硅器件无磨损、无寿命限制，可承受无数次ESD冲击而性能不减，在设备的整个生命周期内提

供持续可靠的保护。
5. SLP1610P4超微型封装，占板面积不足1.6mm²
RCLAMP0522P.TCT采用SLP1610P4-6封装，尺寸仅为1.6mm × 1.0mm × 0.58mm，占板面积约1.6mm²。这一超微型封装使其

可以直接放置在HDMI连接器、USB Type-C端口等接口端子附近，最短化保护路径。在智能手机主板、TWS耳机充电仓、可穿戴

设备等高度紧凑的PCB设计中，RCLAMP0522P.TCT可在HDMI多路信号线旁密集部署，实现全方位的端口ESD防护。
6. -55℃至125℃宽温 + MSL 1级，严苛环境可靠部署
RCLAMP0522P.TCT的工作结温范围覆盖-55℃至125℃，MSL等级为MSL 1（无限地板寿命）。从北方严寒的户外机柜到工业现场

密闭高温箱体，宽温保障为极端环境下的可靠部署提供了坚实基础；MSL 1级可在生产车间长期存放而无需特殊防潮处理，显著简

化了生产管理流程。
7. 全系列产品覆盖，一芯多用灵活扩展
Semtech RailClamp®家族提供从单通道到多通道的完整产品矩阵，满足不同接口的保护需求：
RCLAMP0521P.TCT：单通道版本，适用于单路高速信号线保护
RCLAMP0522P.TCT：双通道版本，本型号，适用于一对差分信号线
RCLAMP0524P.TCT：四通道版本，适用于HDMI全4对差分信号线或USB 3.0全信号线保护
RCLAMP0554P.TCT：四通道低电容版本，提供更全面的高速接口解决方案

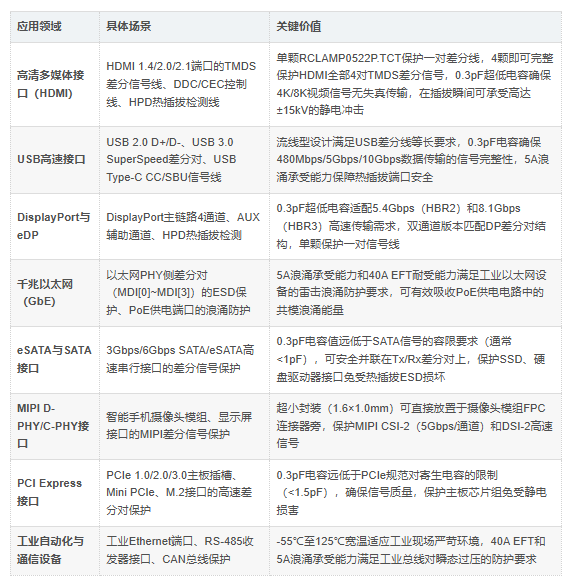

四、主要应用领域
RCLAMP0522P.TCT凭借其0.3pF超低电容、±15kV顶级ESD防护、双通道集成和超微型封装，在以下多个高速数据接口领域中具

有广泛应用：

五、主要竞争优势

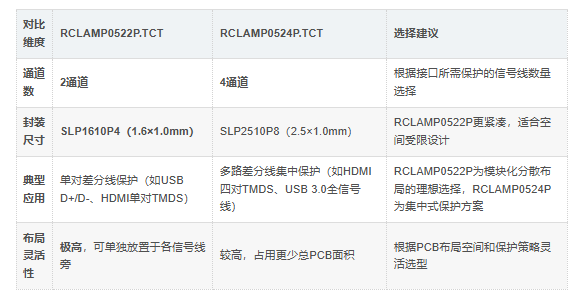

1. 与同系列RCLAMP0524P（四通道）的功能定位对比
RCLAMP0522P与RCLAMP0524P同属RailClamp®低电容ESD保护系列，核心电气参数（0.3pF电容、5V工作电压、5A浪涌电

流、±15kV ESD等级）完全一致，主要差异在于通道数和封装尺寸：

六、为什么选择RCLAMP0522P.TCT？
0.3pF极致超低电容，为5Gbps+高速信号链路护航
RCLAMP0522P.TCT的I/O对I/O结电容典型值仅0.3pF，I/O对地电容仅0.8pF。插入HDMI 2.0（6Gbps）或USB 3.0（5Gbps）差分

信号链路后，信号衰减和相位畸变极小，眼图睁开度保持在97%以上——与传统ESD器件（约2pF导致信号幅度衰减15-20%）相比，

几乎感觉不到电容负载的存在。测试表明，在3.3V 5Gbps的USB 3.0链路中，0.3pF的负载仅增加约15mV的上升/下降时间斜率，远

低于USB-IF规范限值，确保数据在高速传输中仍能保持完整的眼图裕量。
双通道集成 + 流线型设计，差分信号保护一步到位
RCLAMP0522P.TCT在单颗SLP1610P4封装内集成了2条独立的ESD保护通道，可同时保护一对高速差分信号线（HDMI TMDS线对、

USB D+/D-等）。流线型（Flow-Through）PCB布局设计让差分信号直接穿过器件下方，信号路径保持笔直最短，有效降低插入损耗

和共模噪声，在智能手机主板HDMI信号线等紧凑空间保护中，器件可紧贴连接器放置，将走线长度缩短到毫米级。
±15kV顶级ESD + 5A浪涌承受能力，全方位瞬态电压守护
RCLAMP0522P.TCT提供IEC 61000-4-2标准下的±15kV空气放电和±12kV接触放电防护，远高于消费电子行业标准（±8kV），同时通

过IEC 61000-4-4（40A EFT）和IEC 61000-4-5（5A雷击浪涌）认证。在0.3pF极致电容不牺牲信号完整性的前提下，实现从静电接

触到工业电快速瞬变、雷击感应浪涌的全覆盖瞬态电压抑制能力。
SLP1610P4超微型封装 + 流线型布局，高密度设计释放空间
RCLAMP0522P.TCT采用SLP1610P4-6封装，尺寸仅1.6mm×1.0mm×0.58mm，占板面积不足1.6mm²。在智能手机、TWS耳机充电

仓、平板电脑等高度紧凑的PCB设计中，可在HDMI多路信号线旁密集部署。流线型设计允许差分线从器件下方穿过，降低了差分走

线的空间占用和返修难度。
-55℃至125℃宽温 + MSL 1级，严苛环境可靠部署
RCLAMP0522P.TCT的工作结温范围覆盖-55℃至125℃，从北方严寒的户外机柜到工业现场密闭高温箱体，宽温保障为极端环境下的

可靠部署提供了坚实基础。MSL等级为MSL 1（无限地板寿命），可在生产车间长期存放而无需特殊防潮处理，显著简化了生产管理流程。
固态硅雪崩技术 + RailClamp®原厂专利，可靠性与信号完整性的双重保证
采用固态硅雪崩技术，响应时间达皮秒级，无磨损、无寿命限制，可承受无数次ESD冲击而无性能退化。作为Semtech RailClamp®原

厂产品，在全球高速接口ESD保护领域积累了数十亿颗的出货量验证和严苛的可靠性测试数据，在通信基站、服务器、户外监控设备等

大批量工业应用中，已广泛证明其工程稳定性。
七、典型应用场景
高清多媒体接口（HDMI）：HDMI 1.4/2.0/2.1端口的TMDS差分信号保护
USB高速接口：USB 2.0/3.0/Type-C接口的D+/D-和SuperSpeed差分对保护
DisplayPort与eDP：DisplayPort主链路差分对和AUX辅助通道保护
千兆以太网（GbE）：以太网PHY侧差分对和PoE供电端口的浪涌防护
MIPI D-PHY/C-PHY接口：智能手机摄像头/显示屏模组的MIPI差分信号保护
eSATA与SATA接口：3Gbps/6Gbps SATA/eSATA高速串行接口保护
工业自动化与通信设备：工业Ethernet端口、RS-485收发器接口、CAN总线保护
