一、产品介绍
RCLAMP2402B.TCT是Semtech（升特半导体）推出的 RailClamp® 低电容 TVS 二极管阵列，它采用 Semtech 专利的

RailClamp® 技术，在SC-75（SOT-523）超紧凑封装内，集成了2 条独立的 ESD 防护通道，实现了0.6pF 的超低结电容

（Pin 1 至 Pin 2，典型 0.7pF，2007 年文献记载的数据及多种评估结论）、24V 工作电压、200W 峰值脉冲功率以及 IEC

61000?4?2 4 级 ESD 防护，以极低的插入损耗支持高达 3GHz 以上信号的无衰减传输，是 HDMI 1.4/2.0、USB 2.0、FireWire、

ADSL 及工业以太网等高速数据接口板级 ESD 与 CDE（电缆放电事件）防护的理想选择。

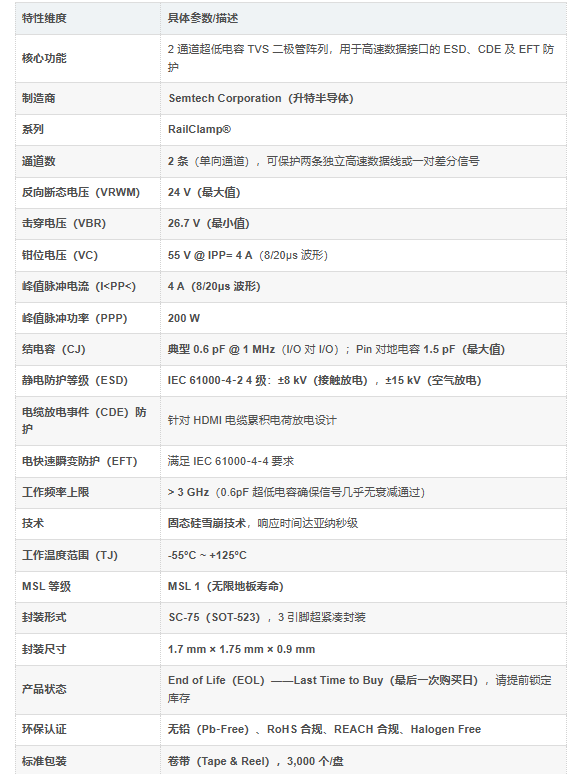

二、产品核心信息

三、核心功能与优势特点深度解析
RCLAMP2402B.TCT 的核心价值在于其以 RailClamp® 专利技术和 0.6pF 超低电容，在单颗 SC-75 微型封装内为 24V 工作电

压等级的高速差分信号线提供完整的 ESD/CDE 防护方案，在确保信号完整性的同时实现顶级静电放电防护能力。
1. 0.6pF 超低结电容，>3 GHz 信号无损传输
RCLAMP2402B.TCT 在 I/O 对 I/O（Pin 1 至 Pin 2）之间的典型结电容仅 0.6 pF（典型值 0.7 pF），Pin 对地电容最大值为 1.5 pF。

如此低的电容值确保该器件可安全使用在工作频率超过 3 GHz 的电路中，而几乎不会引起信号衰减。早期 EE Times 报道已指出，

RClamp2402B 专为高达 1 GHz 的接口（如 IEEE 1394、大功率 USB、ADSL）优化设计，0.6 pF 的超低电容正是其支持高频应

用的核心保障。
在 HDMI 2.0（6 Gbps/通道）的 TMDS 差分信号线上，将 RCLAMP2402B.TCT 直接并联于信号线与地之间，对信号眼图的上升

沿、下降沿、抖动及幅度几乎没有影响，不影响 HDMI 认证测试的信号裕量。这对保证 4K/8K 超高清视频信号在长线传输中的质

量尤为重要，确保了视频图像的色彩还原度和动态细节。
2. 双通道集成 + 24V 工作电压，适配多种工业与消费接口
RCLAMP2402B.TCT 在单颗 SC-75 封装内集成了2 条独立的 ESD 防护通道，可同时保护一对高速差分信号线或两条独立的单端

信号线。其24V 的反向断态电压可安全用于 12V、15V、18V 及 24V 电源轨上的信号接口。
在 IEEE 1394（FireWire） 接口（工作电压约 15V-30V）中，RCLAMP2402B.TCT 是官方设计参考中推荐的板级 ESD 保护方案。

在 ADSL 调制解调器的线路驱动接口和工业 RS-485/CAN 总线收发器前级，24V 工作电压等级完美匹配工业总线的共模电压范围，

一颗器件即可保护一对差分总线免受静电和浪涌的损害。
3. 200W 峰值脉冲功率 + IEC 4 级 ESD 防护，工业级鲁棒性保障
RCLAMP2402B.TCT 在 8/20µs 波形下可提供高达 200W 的峰值脉冲功率和 4A 的峰值脉冲电流。其 ESD 防护等级达到 IEC

610004?2 4 级标准，可承受 ±8 kV 接触放电和 ±15 kV 空气放电。
RCLAMP2402B 还专门针对 CDE（电缆放电事件） 进行了优化设计，在 HDMI 2.0 电缆的热插拔场景中，当用户拔插 HDMI 线缆时，

线缆自身积累的静电电荷会产生高达数 kV 的放电冲击。RailClamp® 的超低电容结构和瞬态电流吸收能力，可在极短时间内将过电

压钳位到安全水平，保护后端 HDMI 接收芯片的物理层免受损坏。
4. RailClamp® 专利技术 + SC-75 超紧凑封装，占板面积不足 3mm²
RCLAMP2402B.TCT 采用 Semtech 专有的 RailClamp® 技术，基于固态硅雪崩原理，响应速度达亚纳秒级，可无数次承受 ESD 冲

击而性能不减。其 SC-75（SOT-523）封装尺寸仅 1.7 mm × 1.75 mm × 0.9 mm，占板面积不足 3 mm²。在 HDMI 和 IEEE 1394 等多

路差分信号线密集布局的主板中，RCLAMP2402B.TCT 可紧贴连接器放置，将 ESD 泄放路径缩至最短，有效保护后端芯片。
5. -55℃ ~ 125℃ 宽温 + MSL 1 级，严苛环境可靠部署
RCLAMP2402B.TCT 的工作结温范围覆盖 -55℃ ~ 125℃，MSL 等级为 MSL 1（无限地板寿命）。从北方严寒的户外机柜到工业现场

密闭高温箱体，宽温保障为极端环境下的工业设备和户外通信设施的 ESD 防护提供了坚实可靠性。
四、主要应用领域
RCLAMP2402B.TCT 凭借其0.6pF 超低电容、24V 工作电压、200W 峰值脉冲功率以及双通道集成，在以下多个高速数据接口和工

业通信领域中具有广泛应用：

五、主要竞争优势

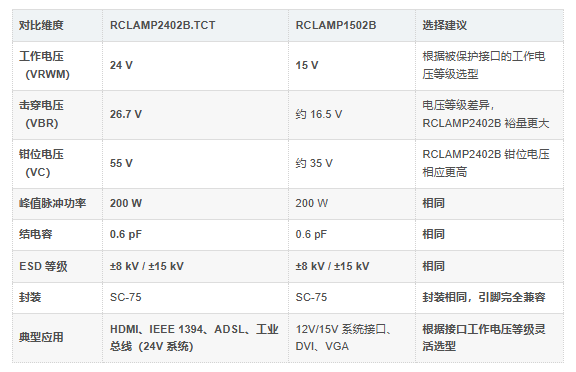

1. 与 RCLAMP1502B（15V 版本）的电压等级定位差异
RCLAMP2402B 与 RCLAMP1502B 同属 RailClamp® 低电容 2 通道 TVS 系列，两者在封装、通道数、电容值和 ESD 等级上完全一

致，核心差异在于工作电压等级：

六、为什么选择 RCLAMP2402B.TCT？
0.6pF 极致超低电容，为 3GHz+ 高速信号链路护航
RCLAMP2402B.TCT 的 I/O 对 I/O 结电容典型值仅 0.6 pF，Pin 对地电容最大值为 1.5 pF。在 HDMI 2.0（6 Gbps/通道）的 TMDS 差分

信号线中，0.6pF 的超低电容确保信号眼图几乎不受影响，上升沿、下降沿和抖动保持在规范限值之内。在 IEEE 1394 FireWire 和千兆

以太网的信号链路中，低电容特性确保差分信号在高速传输时仍能保持完整的眼图裕量
24V 工作电压 + 双通道集成，工业总线与差分接口的理想搭档
RCLAMP2402B.TCT 的 24V 反向断态电压 可安全用于 12V、15V、18V 及 24V 电源轨上的信号接口。在 IEEE 1394 FireWire 接口中，

24V 耐压完美匹配总线电压范围，是 FireWire 板级 ESD 保护的官方推荐方案。单颗 SC-75 封装内集成的 2 条独立防护通道，可同时保

护一对高速差分信号线或两条独立的单端信号线，分别在 ADSL 调制解调器的线路驱动接口和工业 RS-485/CAN 总线收发器前级中，

一颗器件即可完美匹配差分总线结构，大幅简化 PCB 布局。
200W 峰值脉冲功率 + ±15 kV IEC 4 级 ESD，全方位瞬态电压守护
RCLAMP2402B.TCT 提供 IEC 61000?4?2 标准下的 ±15 kV 空气放电和 ±8 kV 接触放电 防护，同时通过 IEC 61000?4?4（EFT） 认证。

其 200W 峰值脉冲功率（8/20µs 波形）可吸收高达 4A 的瞬态浪涌电流。RailClamp® 固态硅技术还专门针对 CDE（电缆放电事件） 进

行了优化设计，HDMI 电缆热插拔时线缆积累的静电电荷会产生数 kV 放电冲击，RailClamp® 可在皮秒级时间内完成电压钳位，保护后

端芯片物理层免受损坏。
SC-75 超微型封装（1.7×1.75mm）+ MSL 1 级，高密度设计与生产管理双优化
RCLAMP2402B.TCT 采用 SC-75（SOT-523）封装，尺寸仅 1.7 mm × 1.75 mm × 0.9 mm，占板面积不足 3 mm²。在多路 HDMI TMDS

差分线密集布局的主板中，器件可紧贴连接器放置，将 ESD 泄放路径长度缩至最短。MSL 等级为 MSL 1（无限地板寿命），可在生产车

间长期存放而无需特殊防潮处理，显著简化了生产管理流程。
RailClamp® 固态硅雪崩技术 + -55℃ 至 125℃ 宽温，工业级可靠部署保障
RCLAMP2402B.TCT 采用 Semtech 专有的 RailClamp® 固态硅雪崩技术，无磨损、无寿命限制，可承受无数次 ESD 冲击而无性能退化。

其工作结温范围覆盖 -55℃ ~ 125℃，从北方严寒的户外工业机柜到南方密闭高温箱体，宽温保障为工业以太网端口、自动化测试设备和

户外通信设施提供了坚实可靠的 ESD 防护屏障。

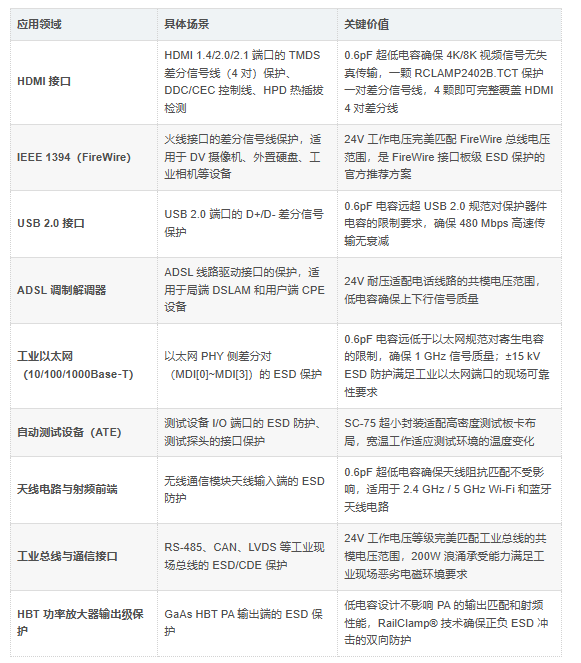

七、典型应用场景
HDMI 接口：HDMI 1.4/2.0/2.1 端口的 TMDS 差分信号线保护（4 颗 RCLAMP2402B.TCT 完整覆盖 4 对差分线）、DDC/CEC 控制线、

HPD 热插拔检测
IEEE 1394（FireWire）接口：火线差分信号线保护，24V 工作电压完美匹配 FireWire 总线范围，官方推荐板级 ESD 方案
USB 2.0 接口：USB 2.0 D+/D- 差分信号保护，0.6pF 电容远超 USB 规范要求
ADSL 调制解调器：ADSL 线路驱动接口保护，低电容确保上下行信号质量
工业以太网（10/100/1000Base?T）：以太网 PHY 侧差分对 ESD 保护，0.6pF 电容确保 1 GHz 信号完整性
工业总线接口：RS-485、CAN、LVDS 等工业现场总线的 ESD/CDE 防护，24V 耐压完美匹配总线共模电压范围
自动测试设备（ATE）：测试设备 I/O 端口 ESD 防护，SC-75 超小封装适配高密度测试板卡布局
天线电路与射频前端：2.4 GHz/5 GHz Wi-Fi、蓝牙天线输入端的 ESD 保护，0.6pF 超低电容确保天线阻抗匹配不受影响
HBT 功率放大器输出级：GaAs HBT PA 输出端的 ESD 保护，低电容设计不影响 PA 的射频输出性能
