一、产品介绍

MMBZ5232BLT1G是ON Semiconductor（安森美半导体）推出的表面贴装稳压二极管，采用SOT-23-3微型封装，提供了5.6V标
称稳压值、±5%的稳压容差、225mW功率耗散以及低至11Ω的动态阻抗，是手机、手持便携设备和高密度PC板等空间受限应用
中电压调节与电路保护，主要用于小空间场景的电压调节。

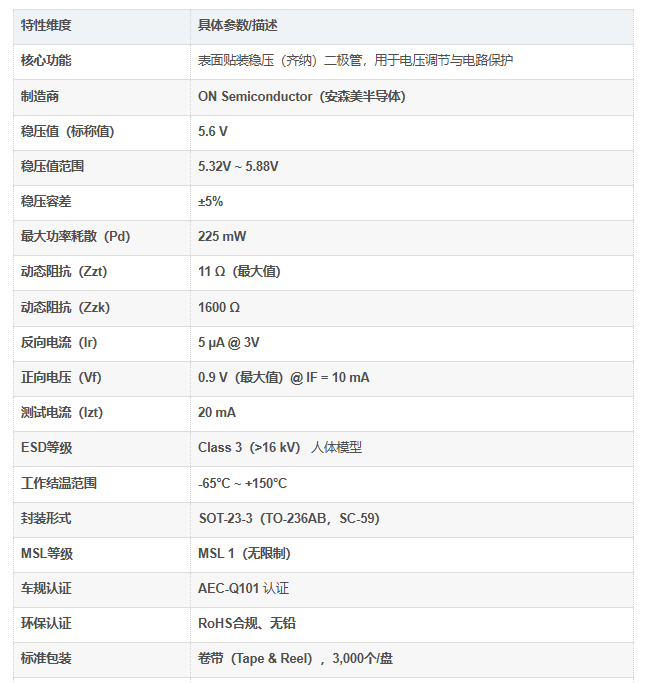

二、核心参数
标称稳压值：5.6V，稳压范围5.32V~5.88V，容差±5%
最大耗散功率：常规225mW，部分规格标注最大300mW
反向漏电流：5uA@3V，动态阻抗11Ω
封装类型：SOT-23（3引脚），采用表面贴装设计
工作温度范围：-65℃~+150℃

三、核心功能与优势特点深度解析
MMBZ5232BLT1G的核心价值在于其在SOT-23微型封装内，以225mW的功率耗散能力为基础，提供了5.6V稳压值、±5%的稳压
精度和低动态阻抗的优良性能组合，同时以Class 3（>16kV）的高ESD等级和AEC-Q101车规认证，在成本、性能和可靠性之间
取得了精妙平衡，为工程师提供了在便携电子产品和高密度PCB设计中适用的电压调节与电路保护方案。
1. ±5%稳压精度 + 5.6V稳压值，提供稳定电压基准
MMBZ5232BLT1G的标称稳压值为5.6V，稳压值范围为5.32V至5.88V，容差为±5%。在通用消费电子、通信外围、智能仪表和自
动化设备中，这一稳压值能够可靠地作为电压基准源，为ADC、比较器等精密测量电路提供准确的参考点，确保系统在各种工况
下电压稳定可靠。
2. 11Ω低动态阻抗，提供出色的电压稳定性
齐纳二极管的动态阻抗越低，其对电压波动和噪声的抑制能力越强。MMBZ5232BLT1G在测试电流20mA下的典型动态阻抗（Zzt）
仅为11Ω。在全温度范围和输入电压波动下，其能保持优异的电压稳定性和抗噪能力，适用于噪声敏感型电路和对纹波有较严格抑
制的场合。
3. 225mW功率耗散 + SOT-23微型封装，高密度设计无忧
MMBZ5232BLT1G在FR-4或FR-5标准PCB上的额定功率耗散为225mW。配合SOT-23微型封装（2.9mm × 1.3mm），在智能手机、
TWS耳机、可穿戴设备、高密度PC板和工业手持式终端的紧凑布局中，能够在不牺牲电气性能的前提下节省宝贵的板级空间。
4. -65°C至+150°C宽结温范围 + AEC-Q101车规认证
MMBZ5232BLT1G在严苛的温度环境下展现出出色的适应能力：
结温范围：工作结温范围覆盖-65°C至+150°C远宽于常规商业级器件的0°C~85°C范围
车规认证：该系列器件已通过AEC-Q101汽车级认证，是车身控制模块、车载传感器接口、电池管理辅助电路等非安全关键汽车电子
系统在宽温区可靠运行的优选保护元件，满足了汽车行业对电子元器件的高可靠性标准。
5. ESD等级：Class 3（>16kV），ESD抗扰能力突出
根据人体模型（Human Body Model, HBM）标准，MMBZ5232BLT1G的ESD等级达到了Class 3（>16kV），ESD等级参数优异-。在
高频次触摸操作的消费终端和装配产线上，可有效抵御静电放电冲击，降低生产现场静电导致的早期损坏率，提升系统整体可靠性。
6. 宽稳压值系列覆盖（2.4V ~ 91V），便于统一平台选型
MMBZ52xxBLT1G系列提供2.4V至91V的完整稳压值范围-，在含有多种电压基准需求的设计中，仅此系列即可完整覆盖，帮助工程师
大幅简化物料管理。同一产品平台上的多路不同电压基准可使用同一系列不同型号，软件驱动和PCB布局可通用复用，缩短产品线开
发周期。
7. 无铅、RoHS合规 + MSL 1级，生产工艺友好
MMBZ5232BLT1G采用无铅、RoHS合规的环保材料制造，MSL等级为MSL 1（无限制地板寿命），可在生产车间长期存放而无需特殊
防潮处理，简化了生产管理流程，适应全球范围环保法规要求。

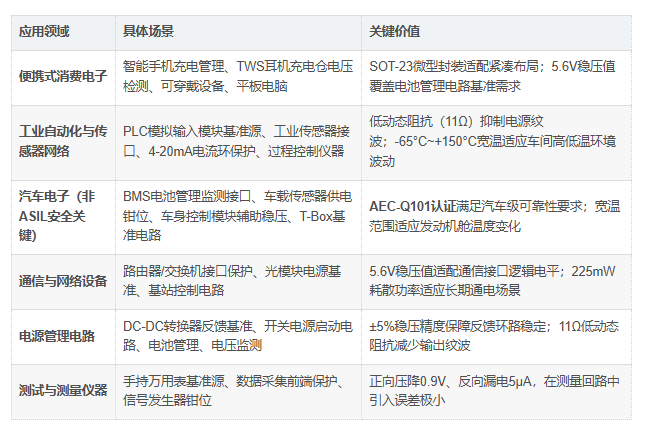

四、主要应用领域
MMBZ5232BLT1G凭借其5.6V稳压值、225mW功率耗散、低动态阻抗和宽温特性，在以下多个领域中具有广泛应用：

五、主要竞争优势

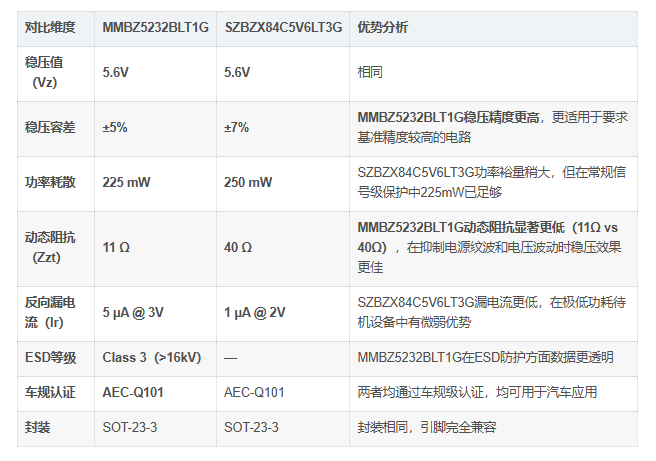

1. 与SZBZX84C5V6LT3G（250mW版本）的同系列扩展对比
安森美旗下两款同为5.6V SOT-23封装齐纳二极管，MMBZ5232BLT1G（225mW）与SZBZX84C5V6LT3G（250mW）核心差异在于功率
等级。以下是两者的详细参数对比：
对比维度 MMBZ5232BLT1G SZBZX84C5V6LT3G 优势分析

六、为什么选择MMBZ5232BLT1G？
±5%高稳压精度 + 5.6V稳压值，通用基准适用性广
MMBZ5232BLT1G标称稳压值为5.6V，稳压值范围为5.32V至5.88V，稳压容差为±5%-。在可调线性电源、便携电池保护板、DC-DC转
换器的反馈网络上，可直接用作精密基准源，确保系统在不同负载和输入电压变化时仍保持稳定输出。
11Ω低动态阻抗，电压波动抑制能力更优
相较于普通齐纳管常见的40Ω甚至更高阻抗，MMBZ5232BLT1G的动态阻抗（Zzt）仅11Ω-。配合225mW耗散功率，即使在跨导电流变
化的条件下，两端电压波动幅度更小
AEC-Q101车规认证 + -65°C至150°C宽结温，汽车与恶劣环境适用性广
工作结温范围覆盖-65°C至150°C-，并通过AEC-Q101汽车级认证。可用于混动汽车BMS采样电路、车载信息娱乐系统的辅助供电和车
身域控制器的限幅保护等非安全关键部件，确保在严寒冬季和发动机舱高温环境下的长期稳定工作。
SOT-23微型封装 + 225mW耗散能力
采用SOT-23微型封装（2.9mm × 1.3mm），功率耗散额定值225mW，是FR-4或FR-5标准PCB上基准性能的保证。在多通道数据采集卡、
智能水表/燃气表以及PD快充的控制板上，均可在有限布板面积内灵活部署。
ESD Class 3（>16kV）等级，ESD承受能力优异
人体模型下的ESD等级达到Class 3（>16kV），可抵御生产装配和现场触摸操作时产生的静电冲击。同时，该器件环保材料满足无铅和
RoHS合规要求，符合全球环保法规。
七、典型应用场景
便携消费电子及智能穿戴：TWS耳机充电仓电压比较电路基准、智能手表电池电压监测、智能手机电源管理
工业传感器与自动化控制：PLC模拟输入模块基准源、4-20mA电流环接收钳位、工业数据采集前端
汽车电子（非安全关键）：BMS电池管理监测接口、车载传感器供电钳位、T-Box辅助基准电路
电源管理及DC-DC转换：开关电源启动电路、电池充电管理基准、电压监测及保护电路
高密度PCB产品：PD快充控制板、固态继电器驱动辅助电源、LED照明电源辅助基准
通信与网络设备：路由器/交换机接口保护、光模块电源基准、基站控制电路
