一、产品详细参数

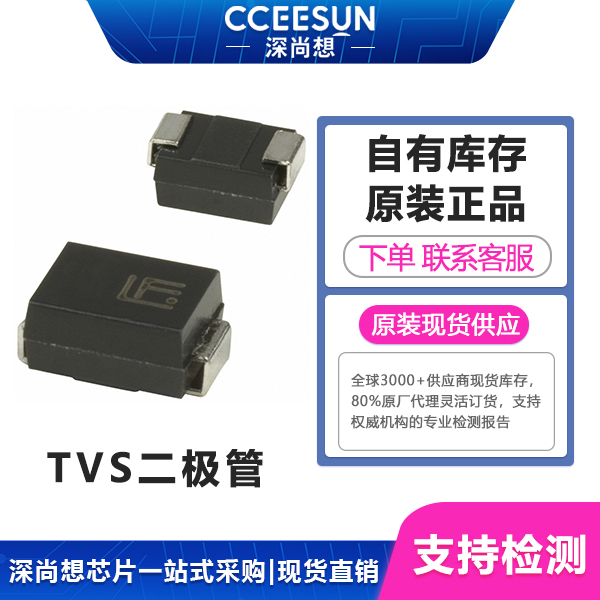

品牌：Littelfuse 力特 型号：SMBJ150A 产品类型：单向 TVS 瞬态抑制二极管（雪崩击穿型） 工作截止电压 VWM：150V 击穿电压 VBR：167V ~ 185V zui大钳位电压 VC：243V（峰值脉冲电流时） 峰值脉冲功率：600W（10/1000μs 波形） 峰值脉冲电流 IPP：2.5A（@10/1000μs） 反向漏电流 IR：zui大 5μA（@150V） 封装：SMB（DO-214AA）贴片封装 响应时间：<1ns，快速钳位 极性：单向，仅保护一个方向 标准认证：符合 IEC、UL 等工业与安规标准 工作温度：-55℃ ~ +150℃ 合规：RoHS 无铅环保 定位：面向 DC 电源轨、通信线、工业信号线等单向瞬态过压保护，600W 功率容量，覆盖中等能量瞬态抑制需求，是 PCB 板上常规浪涌防护的通用型 TVS 二极管。

二、产品核心优势介绍
在电源与信号线路设计中，突发的雷击感应、感性负载开关、静电冲击都会产生瞬态过压，损坏后端精密芯片。SMBJ150A 依托 Littelfuse 成熟雪崩工艺，从快速响应、功率余量、高可靠性、封装通用性四维度解决电路瞬态保护痛点。
<1ns 超快响应，瞬态过压瞬间钳位 TVS 核心价值在于 "快"。SMBJ150A 响应时间小于 1ns，在瞬态电压出现的纳秒级窗口内立即导通，将电压钳位在安全范围内，保护后端芯片免受高压冲击。相比保险丝等慢速保护器件，TVS 能有效拦截高速瞬态浪涌，是芯片级保护的防线。
600W 峰值功率，覆盖中等能量浪涌 600W 峰值脉冲功率（10/1000μs），可吸收雷击感应、感性负载浪涌等中等能量瞬态，既能应对电源线浪涌，也能用于通信信号线防护，功率余量适中，在大多数工业、通信、电源应用中游刃有余，是通用型 TVS 的代表性规格。
单向保护，精准匹配 DC 电源与单向信号线路 单向 TVS 针对直流电源轨、单向信号线设计，负极接地，只钳制正方向过压，正向浪涌（反极性）由其他保护器件处理。单向结构漏电流更小、钳位特性更精准，适配直流供电系统，静态功耗低，不会影响正常电源工作。
高可靠性雪崩工艺，反复冲击性能稳定 Littelfuse 采用成熟硅雪崩工艺，TVS 多次承受浪涌冲击后钳位特性稳定，不会像压敏电阻那样老化衰减。可反复承受瞬态冲击，长期保护能力可靠，适合需要长期稳定运行的工业、通信设备。
SMB 贴片封装，通用性强，量产便捷 SMB（DO-214AA）是行业通用 TVS 封装，焊盘兼容性广，SMT 量产成熟，备货充足。SMB 封装在功率容量与体积之间平衡良好，既满足 600W 功率，又适配紧凑 PCB 布局，是工程师习惯的常规保护器件选型。
宽温域 + 多重认证，适应严苛环境 -55℃~+150℃超宽工作温度，覆盖低温户外设备到高温机柜环境；
三、与同系列型号对比，优势分析
SMBJ 系列是 Littelfuse 通用 TVS 家族，覆盖 5V~188V 等几十个电压档位，SMBJ150A 属于其中高压档位型号。
SMBJ5A~SMBJ36A：低压档，用于 5V/12V/24V/36V 电源与低压信号线；
SMBJ58A/SMBJ100A：中压档，用于通信、工业辅助电源；
SMBJ150A（本型号）：高压档，用于高压直流母线、整流后线路、110V 级交流整流；
SMBJ170A/SMBJ188A：更高压档，用于更高压线路。
SMBJ150A 对比同系列核心优势
精准覆盖 110V 级高压线路场景，通用性强 SMBJ150A 的 150V 截止电压，适配 110V~120V 交流整流后的直流母线（约 140V~170V）以及工业高压信号线路。在同系列高压档中，是应用zui广、需求zui大的电压档位之一，选型通用性突出。
600W 功率容量与 SMB 封装平衡良好 相比 SMBJ 低压档型号功率一致，SMBJ150A 在高压场景仍保持 600W 峰值功率，能量吸收能力不打折；相比更高压档，封装相同、成本相近，但在主流电压场景更常用，供应链备货更充足。
漏电流控制优秀，高压线路静态损耗低 高压 TVS 需严格控制反向漏电流，避免正常工作时漏电发热。SMBJ150A zui大反向漏电流仅 5μA，在 150V 高压下仍保持极低静态漏电，不影响系统正常功耗，适合长期在线运行的高压线路。
四、与同类型技术横向对比
瞬态保护方案主要分为 TVS 二极管、压敏电阻 MOV、气体放电管 GDT 三类，SMBJ150A 差异化优势清晰。
1. 对比压敏电阻 MOV
SMBJ150A 优势：MOV 多次浪涌冲击后压敏电压漂移、老化衰减，长期保护能力下降，且响应速度较慢。SMBJ150A 雪崩工艺响应 < 1ns、性能稳定，可反复承受冲击不老化。MOV 优势是能量容量大，但钳位精度差、易老化，适合大能量、对精度要求不高的电源入口；SMBJ150A 适合需要精准、稳定、快速保护的芯片级线路。
2. 对比气体放电管 GDT
SMBJ150A 优势：GDT 响应慢（微秒级）、钳位电压不精确，且导通后有维持电流，不适用于低能量快瞬态保护。SMBJ150A 响应 < 1ns、钳位精准，直接保护后端芯片，无需额外的限流措施。GDT 更适合雷电等超大能量浪涌，常用于与 TVS 搭配做多级防护，SMBJ150A 是芯片级快速保护的优选。
3. 对比其他品牌同规格单向 TVS
SMBJ150A 优势：Littelfuse 作为电路保护领域专业厂商，TVS 工艺成熟、批次一致性高，钳位电压离散度小，适合要求可靠性高的工业、通信、电源项目。
五、应用领域及对应优势
1. 电源系统与高压直流母线
场景：开关电源输出端、高压直流母线保护、整流后线路浪涌防护。 优势：150V 截止电压适配高压直流线路；600W 功率吸收整流、感性负载浪涌；快响应保护电源后端芯片；低漏电流不增加线路静态功耗。
2. 工业控制与自动化设备
场景：PLC、工控板、伺服驱动器、工业传感器线路保护。 优势：-55~150℃宽温适应工业环境；反复浪涌冲击性能稳定，长期运行可靠；快速钳位保护精密控制芯片，降低工业设备因瞬态过压损坏的故障率。
3. 通信与网络设备
场景：通信电源、网络设备、远端供电线路的瞬态防护。 优势：600W 功率吸收线路感应浪涌；稳定钳位保障通信设备稳定运行；通用 SMB 封装适配紧凑板卡，适合批量生产的通信设备。
4. 新能源与储能设备
场景：光伏逆变器辅助电源、储能变流器控制板、电池管理线路保护。 优势：高压线路浪涌防护，抵御母线瞬态冲击；宽温适应户外高低温环境；高可靠性保护核心控制芯片，提升新能源设备长期运行稳定性。
5. 消费电子与家用电器
场景：家电控制板电源保护、电源适配器输出端、小型设备接口防护。 优势：通用 SMB 封装适配家电 PCB；低成本满足大批量消费产品 BOM 要求；稳定钳位保护家电控制芯片，降低售后故障率。
六、总结
SMBJ150A 是 Littelfuse 力特 SMBJ 系列高压档单向 TVS 瞬态抑制二极管，核心亮点为150V 截止电压、600W 峰值脉冲功率、<1ns 超快响应、5μA 低漏电流、SMB 通用封装、宽温高可靠，高压直流母线、工业信号线、通信线路等场景，解决瞬态过压损坏后端芯片。广泛应用于电源系统、工业控制、通信设备、新能源、消费电子等领域，是高压线路瞬态浪涌防护 TVS二极管。
