在开关电源、功率因数校正（PFC）、UPS不间断电源等电力电子应用中，功率二极管虽不如MOSFET和IGBT那般引人

注目，却是决定系统效率、可靠性和EMI性能的“幕后英雄”。当功率开关管在高频下关断时，二极管的反向恢复特性直接

决定了开关管的关断损耗、电压尖峰和电磁干扰水平——恢复时间越长，损耗越大，系统效率越低，EMI噪声越严重。
长期以来，600V/1200V级别的快恢复二极管是这一领域的标准选择。然而，随着电源系统向更高频率、更高效率、更高

功率密度的方向持续演进，传统快恢复二极管的恢复速度和软恢复特性已逐渐成为制约系统性能提升的瓶颈。
瑞能半导体（WeEn Semiconductors）BYC15-1200P 超高速功率二极管（Hyperfast Power Diode）。它采用瑞能的EEPP™

Efficiency Enhanced Pt Planar）平面钝化工艺，在TO-220AC标准封装内实现了1200V反向耐压、15A平均整流电流、45ns

反向恢复时间的卓越性能组合。凭借软恢复特性、175℃高工作结温、200A浪涌承受能力以及低反向漏电流，BYC15-1200P

为各类高可靠性、高能效的电力电子应用提供了一套高性能、高性价比的二极管解决方案。
一、产品介绍：超高速功率二极管的性能之选
BYC15-1200P是瑞能半导体（WeEn Semiconductors） 推出的一款超高速功率二极管（Hyperfast Power Diode），属于

BYC15系列产品线。该器件采用瑞能EEPP™（Efficiency Enhanced Pt Planar）平面钝化工艺制造，在TO-220AC两引脚

塑料封装内集成了高性能单二极管，以通孔方式安装。

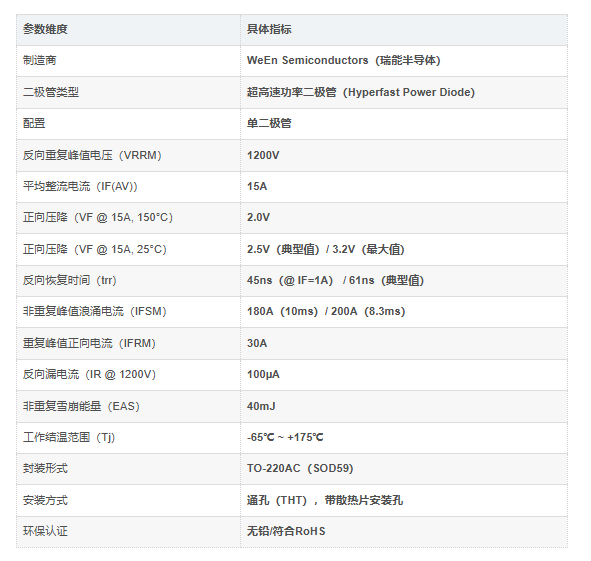

核心参数一览

BYC15-1200P的1200V反向耐压使其能够从容应对380V/480V AC系统的电压应力，15A的电流能力覆盖了从中功率开

关电源到PFC电路的广泛应用场景。其45ns反向恢复时间是传统超快恢复二极管的约一半，可大幅降低开关管的关断

损耗。器件采用TO-220AC标准封装（SOD59），便于散热器安装和系统设计。
二、核心技术：三大特性定义超高速二极管新标准
特性一：EEPP™平面钝化工艺
BYC15-1200P采用瑞能EEPP™（Efficiency Enhanced Pt Planar）平面钝化工艺制造。与传统的台面（Mesa）工艺相

比，平面钝化工艺通过在芯片表面形成一层致密的钝化层，有效保护PN结免受外界污染和电场集中的影响。
这一先进工艺带来的核心优势包括：
极低的反向漏电流：在1200V耐压下仅100µA，显著降低了截止状态的功耗
极高的浪涌承受能力：200A（8.3ms） 的非重复峰值浪涌电流，确保在启动、短路等瞬态工况下的生存能力
优异的批次一致性：最小批次间差异，确保器件性能的稳定和可靠
175℃高工作结温：适应高功率密度和高温环境
低热阻：优异的散热性能
特性二：超高速恢复
BYC15-1200P最核心的技术优势在于其超高速恢复特性-。反向恢复时间（trr）在IF=1A、VR=30V的测试条件下典型值

仅45ns；在更高电流条件下典型值为61ns。
在开关电源中，这一特性带来的直接收益是：
降低开关管的关断损耗：二极管恢复时间越短，开关管在关断期间承受的电流尖峰持续时间越短，功耗越低
提高系统效率：更快的恢复速度意味着更少的能量在开关过程中被消耗
支持更高开关频率：短恢复时间为提高PWM频率创造了条件，允许使用更小尺寸的电感和变压器，提升功率密度
特性三：软恢复特性
BYC15-1200P的另一核心优势是其软恢复特性（Soft Recovery Behaviour）。传统的快恢复二极管在反向恢复过程的末

尾，电流往往以较快的速率（高di/dt）下降至零，这一突变会激发寄生电感和电容，在电路中产生高频振铃和电气噪声。
BYC15-1200P的软恢复特性使得恢复电流在趋近于零时平缓地衰减，而非突变。这一特性带来的价值是：
显著降低EMI噪声：振铃幅度的减小直接降低了电磁干扰，简化了EMI滤波器的设计
减少电压尖峰：软恢复降低了开关管漏极/集电极上的电压过冲，提升了系统的可靠性
降低开关晶体管功耗：振铃和噪声的减小直接降低了开关管中的功耗
三、核心优势：四大维度定义1200V/15A二极管新标杆
优势一：45ns超高速恢复
BYC15-1200P的45ns恢复时间-4是传统超快恢复二极管（通常为100-200ns）的约一半。在PWM频率为100kHz的开关

电源中，这意味着每个开关周期减少数十纳秒的损耗窗口，累积的效率提升可达1%-3%。对于追求高能效标准的电源产

品而言，这一差异至关重要。
优势二：1200V高压 + 15A电流
BYC15-1200P的1200V反向耐压和15A平均整流电流的组合，使其完美覆盖了380V/480V AC工业系统的功率开关需求。

在480V AC系统中，峰值电压约为680V——1200V的耐压等级提供了近2倍的安全余量，有效抵御了电网波动、雷击感应

等瞬态过压的冲击。
优势三：200A浪涌承受能力
BYC15-1200P的200A（8.3ms）非重复峰值浪涌电流是其额定电流（15A）的13倍以上。在电源启动、负载突变、输出

短路等瞬态工况下，这一极高的浪涌容限确保二极管能够安全承受瞬态大电流冲击，避免了因浪涌导致的器件失效。
优势四：175℃高工作结温
BYC15-1200P的工作结温范围覆盖-65℃至+175℃。175℃的高温耐受能力使其能够从容应对：
密封机箱内的高温环境（电源内部温度可达85-100℃）
高功率密度设计中的热积累
户外光伏逆变器的暴晒环境

这一宽温工作范围，结合TO-220AC封装优异的散热性能和低热阻设计，使BYC15-1200P在高功率密度、高环境温度的应

用中表现出色。

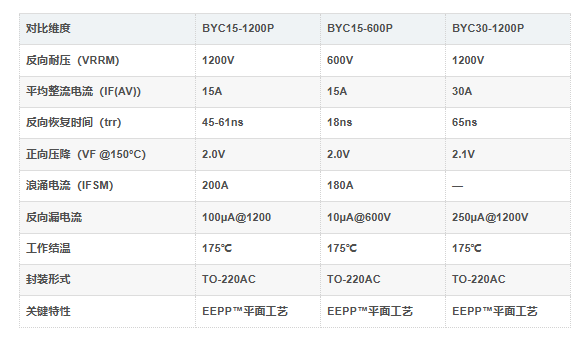

四、同系列型号对比：精准定位，按需选择
瑞能BYC15系列与BYC30系列超高速功率二极管覆盖不同的电流等级和耐压等级，均采用相同的EEPP™平面钝化工艺制

造。BYC15-1200P是该系列中1200V/15A的标准型号：

五、产品应用领域：从开关电源到UPS的广泛覆盖
BYC15-1200P凭借其1200V耐压、15A电流、45ns超快恢复、软恢复特性和175℃宽温等综合优势，在众多功率变换应用

场景中发挥着不可替代的作用。
1. 开关电源（SMPS）——核心应用
应用场景：中功率AC-DC电源适配器（200-500W）、服务器电源、工业开关电源、LED驱动电源
核心价值：BYC15-1200P在开关电源中主要用作次级侧整流二极管和钳位二极管。其45ns超快恢复速度确保在高频开关

下整流损耗最小化；软恢复特性有效抑制了振铃和EMI噪声；1200V耐压足以应对380V DC母线的电压应力；15A电流能

力覆盖中功率电源的整流需求。
2. 功率因数校正（PFC）——核心应用
应用场景：主动式PFC升压电路、连续电流模式（CCM）PFC、无桥PFC、交错式PFC
核心价值：在PFC升压电路中，BYC15-1200P用作升压二极管。PFC电路工作在高频开关状态（通常在50-200kHz），对

二极管的反向恢复特性要求极高——BYC15-1200P的45ns恢复时间和软恢复特性使其成为CCM模式PFC电路的理想选择。

更快的恢复速度意味着更低的开关管关断损耗和更高的PFC效率。
3. 不间断电源（UPS）
应用场景：在线式UPS、后备式UPS、工业UPS
核心价值：在UPS系统中，BYC15-1200P可用于整流级和逆变级的功率开关。其1200V耐压满足UPS母线电压的要求；

200A浪涌能力确保在负载切换和短路工况下的安全运行；175℃高工作结温适应UPS长期满负载运行的高温环境。
4. 电机驱动与变频器
应用场景：交流电机驱动、变频器、伺服驱动器
核心价值：在电机驱动电路中，BYC15-1200P可用作IGBT或MOSFET的续流二极管和钳位二极管。其超快恢复特性确保

在高频PWM开关下快速吸收反向电流；软恢复特性降低了开关管关断时的电压尖峰；200A浪涌能力确保在电机启动和堵

转时的安全运行
六、为什么选择BYC15-1200P？
1200V/15A黄金规格：覆盖中功率开关电源、PFC、UPS等广泛的应用场景。
45ns超高速恢复：恢复时间仅为传统快恢复二极管的一半，显著降低开关损耗，提升系统效率。
软恢复特性：从源头降低振铃和电气噪声，简化EMI滤波器设计，提升系统可靠性。
200A高浪涌承受能力：额定电流13倍以上的浪涌容限，确保启动、短路等瞬态工况下的安全运行。
-65℃至175℃宽工作结温：从极寒到高温，各类严苛环境的可靠之选。
100µA超低反向漏电流：显著降低截止状态功耗，提升系统能效。
EEPP™平面钝化工艺：高可靠性工艺，确保器件的一致性和长期稳定运行。
TO-220AC标准封装：通孔安装，散热优异，易于设计和替换。
