华邦电子（Winbond）W25X20CLUXIG 正是为解决这一痛点而生的极致紧凑型串行闪存解决方案。作为W25X20CL系列

中封装尺寸最小的成员，它采用USON-8（2×3mm）超小型封装，在保持2M-bit（256K-byte）存储容量、104MHz高速SPI接

口和工业级可靠性不变的前提下，将芯片占板面积压缩至极致，为空间受限型应用提供了不妥协的存储选择。
一、产品介绍：小封装大内涵的2M-bit串行闪存
W25X20CLUXIG是华邦电子（Winbond Electronics）推出的一款2M-bit（256K-byte）串行NOR Flash存储器芯片。它属于

华邦25X系列产品线，该系列以“提供了远远超出普通串行闪存设备的灵活性和性能”而著称。
该器件采用USON-8（2×3mm）超小型封装，是W25X20CL系列中封装尺寸最小的型号。芯片以卷带形式供货（后缀“-TR”），

标准包装为3000片/卷，非常适合SMT自动化贴片生产。

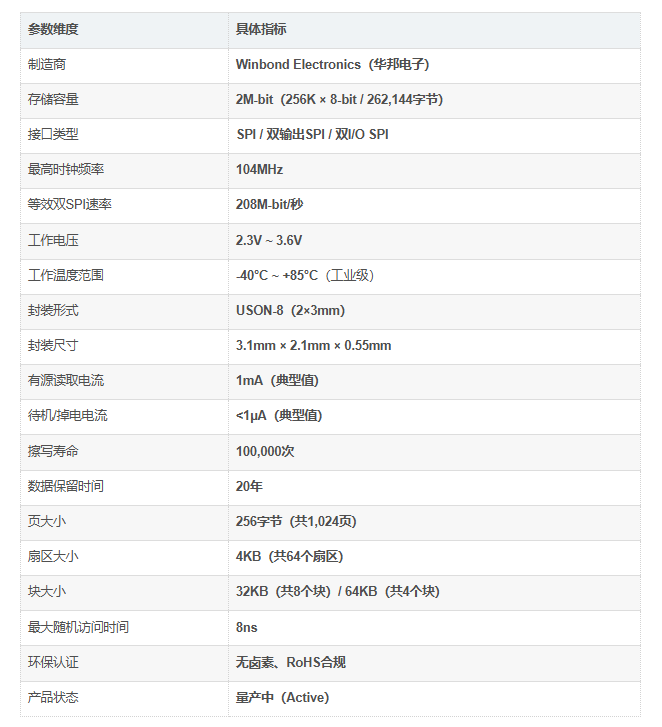

核心参数一览

W25X20CLUXIG的存储阵列被组织为1,024个可编程页，每页256字节。芯片支持4KB扇区擦除、32KB块擦除和64KB块擦除

等多种擦除粒度，为开发者提供了灵活的存储管理方案。
二、核心技术特点：六大维度定义极致紧凑型存储标杆
特点一：USON-8（2×3mm）超小型封装——极致紧凑设计
W25X20CLUXIG最显著的特点是采用USON-8（2×3mm）超小型封装。相比同系列最常用的SOIC-8 150mil封装（约5×4mm），

USON-8封装的占板面积减少约70%；相比WSON-8 6×5mm封装，面积更是减少了约80%。具体而言：
在TWS耳机、智能手表、微型IoT传感器、可穿戴医疗设备等空间极度受限的应用中，USON-8封装使得在有限PCB面积内集成

更多功能成为可能，同时为电池或其他元器件释放了宝贵的空间。
特点二：标准SPI接口+双I/O模式，极简互联
W25X20CLUXIG采用标准的串行外设接口（SPI） ，仅需4根引脚（串行时钟、片选、串行数据输入/输出）即可完成与MCU的

连接。相比并行Flash动辄几十个引脚的传统方案，SPI接口大幅减少了MCU的引脚占用，使PCB设计更简洁、布线更轻松。
芯片支持高性能双输出SPI以及双I/O SPI模式。在双SPI模式下，数据传输速率可达208M-bit/秒，相当于标准SPI时钟频率的两倍。

这一设计使W25X20CL的灵活性和性能“远超普通串行闪存器件”。
特点三：104MHz高速读取，等效208MHz双SPI速率
W25X20CLUXIG支持最高104MHz的SPI时钟频率。当使用快速读取双输出指令时，等效时钟速率可达208MHz。“这些传输速率

与8位和16位并行闪存的传输速率相当”，在保持小封装的同时提供了卓越的读取性能。
特点四：超低功耗设计，电池供电设备
功耗是W25X20CLUXIG最突出的优势之一：
在掉电模式下不足1µA的电流消耗，使其成为电池供电设备和7×24小时不间断运行系统的理想存储选择-。对于TWS耳机、智能

手表、无线传感器节点等对续航有严苛要求的场景，W25X20CLUXIG的超低功耗特性可直接延长设备的电池寿命。
特点五：灵活的存储架构与高效的“连续读取模式”
W25X20CLUXIG提供了多层次的存储管理粒度：
这种灵活的架构使开发者可以根据实际需求选择最合适的擦除粒度——小数据更新使用4KB扇区擦除即可，无需擦除整片，大幅

提升了存储效率和写入寿命。
此外，芯片支持高效的“连续读取模式”（Continuous Read Mode） 。在该模式下，仅需最少16个时钟周期的指令开销即可读取一

个24位地址。这一特性使得真正的XIP（eXecute In Place，就地执行）操作成为可能——系统可以直接从Flash执行代码，无需将

代码先加载到RAM中，从而节省RAM空间、提升系统启动速度。
特点六：完善的数据保护与安全特性
W25X20CLUXIG集成了完善的数据保护与安全机制：
多重保护机制确保了在复杂的系统运行环境中，关键固件和配置数据不会被意外篡改或损坏。

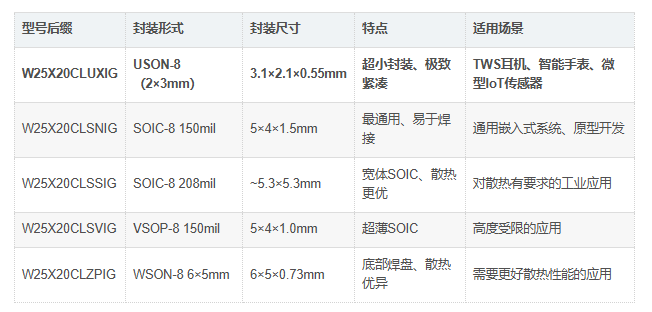

三、同型号对比
华邦W25X20CL系列提供多种封装选项，以满足不同应用场景的需求。W25X20CLUXIG是该系列中封装尺寸最小的型号：

四、产品应用领域：从消费电子到工业控制的广泛覆盖
W25X20CLUXIG凭借其2M-bit适中容量、104MHz高速性能、1mA超低功耗、USON-8超小封装和工业级宽温（-40°C~+85°C） 等综

合优势，在众多对空间、功耗和成本敏感的嵌入式应用场景中发挥着重要作用。
1. 消费类电子产品（核心应用）
应用场景：TWS真无线耳机、智能手表/手环、电子书阅读器、智能音箱、数码相机
核心价值：消费电子产品对小尺寸和低功耗有着极致追求。W25X20CLUXIG的USON-8（2×3mm）超小封装使其能够轻松集成于TWS

耳机充电仓和耳机本体的有限PCB空间中；<1µA的待机电流显著延长了可穿戴设备的电池续航时间；2M-bit的容量足以存储设备固件、

配置参数和用户数据。
2. 物联网（IoT）终端与传感器节点
应用场景：环境监测传感器、资产追踪器、智能家居传感器节点、无线数据采集器
核心价值：IoT终端通常由电池供电，对功耗和体积有着严苛要求。W25X20CLUXIG的超低功耗特性（1mA有源/<1µA待机） 可显著延

长设备的电池寿命；USON-8超小封装适配微型传感器节点的小型化设计需求；标准SPI接口兼容Nordic、ESP、STM32等主流IoT平台。
3. 工业控制设备
应用场景：PLC控制器、人机界面（HMI）终端、工业仪表、远程终端单元（RTU）
核心价值：-40°C至+85°C的宽温工作范围使其能够适应恶劣的工业现场环境；10万次擦写寿命和20年数据保留确保在长期运行中的可

靠性。W25X20CLUXIG可用于存储工业设备的应用程序代码、工艺参数和运行日志。
4. 网络通信设施
应用场景：路由器、交换机、光猫、通信模块的固件存储
核心价值：在网络设备中，W25X20CLUXIG可用于存储设备固件和配置参数。其连续读取模式和XIP支持使系统可以直接从Flash执行

代码，减少RAM占用、提升启动速度。
5. 汽车电子系统
应用场景：车载信息娱乐系统、仪表盘显示程序存储、T-BOX（车载通信终端）
核心价值：W25X20CLUXIG适用于汽车电子中对可靠性和温度适应性要求较高的非安全关键应用。其-40°C~+85°C宽温特性和高可靠

性使其能够满足汽车电子的严苛工作环境要求。
6. 医疗仪器
应用场景：便携式医疗设备、患者监护仪、医疗传感器
核心价值：医疗设备对数据可靠性和低功耗有着极高要求。W25X20CLUXIG可用于存储设备配置参数、患者数据和运行日志。
五、为什么选择W25X20CLUXIG？
USON-8（2×3mm）超小封装：相比SOIC-8节省约70%占板面积，是空间受限型应用的最佳选择。
2M-bit恰到好处的容量：256KB的存储空间，足以存储绝大多数嵌入式系统的固件、启动代码和配置数据。
104MHz高速+等效208MHz双SPI：传输速率“与8位和16位并行闪存相当”，满足快速启动和XIP执行需求。
超低功耗（1mA有源/<1µA待机） ：电池供电设备和7×24小时运行系统。
工业级宽温（-40°C~+85°C） ：适应从极寒到高温的各类严苛环境。
标准SPI接口+双I/O模式：仅需4根信号线，极简互联，兼容所有主流MCU平台。
灵活的存储架构：4KB扇区/32KB块/64KB块多级擦除粒度，精细化管理存储空间。
连续读取模式+真XIP支持：仅需16个时钟周期即可读取地址，支持代码就地执行。
完善的数据保护：硬件写保护、软件写保护、Hold引脚、64位唯一序列号等多层次安全机制。
