尚想全新GD5F1GM7UEWIGR 1Gbit SPI NAND Flash GD兆易创新 嵌入式存储芯片IC

返回列表来源：尚想 发布日期： 2026.05.11 浏览：839

                                            1. GD5F1GM7UEWIGR是GigaDevice（兆易创新）推出的 SPI NAND Flash存储器，它基于SLC（Single-Level Cell）NAND Flash核心，采用业界标准的 ?DTR/Dual/Quad SPI 串行接口，在紧凑的WSON-8（6×8mm）封装内，实现了1Gbit（128MB）的海量存储容量、高达133MHz的高速读写与内置硬件ECC纠错模块等特性，为系统设计工程师提供了大容量、高可靠性且极其易用的存储解决方案。

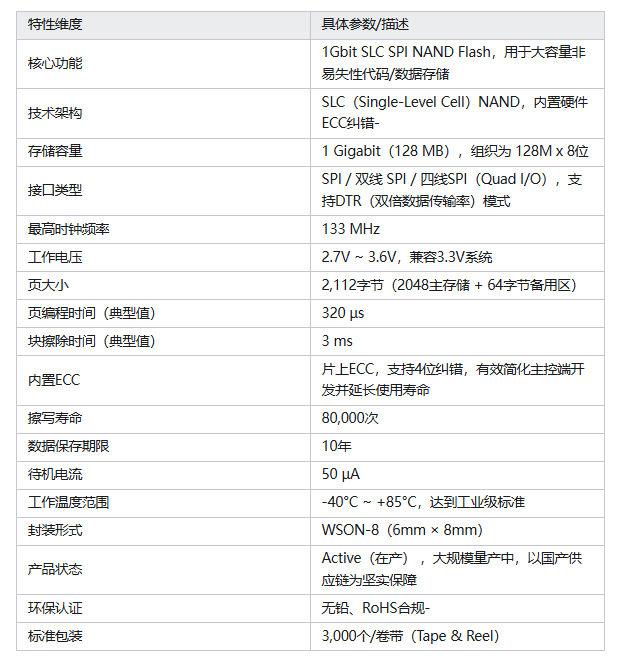

                                            2. 一、核心参数

                                              • 存储容量：1 Gbit（即 128 MB）
                                              • 存储架构：SLC（单层单元），具备高耐久性与数据稳定性
                                              • 擦写寿命：高达 10万次/块（典型值）
                                              • 数据保持时间：20年（在85°C环境下）
                                              • 接口类型：支持 Standard SPI、Dual SPI、Quad SPI、DTR（双倍传输率） 模式
                                              • 最大时钟频率：133 MHz，在 Quad DTR 模式下理论速率可达 532 Mbps
                                              • 工作电压：2.7 V ~ 3.6 V，兼容标准 3.3V 系统
                                              • 封装形式：WSON-8（8×6 mm），底部带散热焊盘，需接地处理
                                              • 工作温度范围：-40°C ~ +85°C（工业级）
                                              • RoHS合规：是



                                              • 二、核心功能与优势特点深度解析
                                                GD5F1GM7UEWIGR的核心价值在于其将传统并行NAND Flash的大容量与SPI NOR Flash引脚少、易用性的优势相融合-，成就了1Gbit大容量与简易硬件设计的完美平衡，尤其适合对尺寸、功耗和国产化有严苛要求的各类嵌入式系统。

                                                ① 1Gbit大容量 + SPI四线接口，大容量存储兼顾硬件简易性

                                                GD5F1GM7UEWIGR提供高达1Gbit（128MB）的SLC NAND存储空间，同时采用标准的SPI串行接口，并通过支持四线SPI模式（Quad I/O）和DTR（双倍数据传输率模式） 进一步提升了数据吞吐能力。只需占用主控制器4个GPIO引脚，即可使能整个芯片通信，实现对固件、操作系统或日志文件系统（如littleFS、FATFS）的大容量数据存储。

                                                ② SLC架构 + 内置ECC，为核心数据构筑可靠运行屏障

                                                该器件采用SLC（Single-Level Cell，单级单元）架构，每个单元仅存储1bit数据，拥有更快的读写速度和更低的误码率。更重要的是，芯片内部集成了硬件4位ECC纠错模块，自动完成错误的检测与纠正。这一设计在保证NAND成本优势的同时，极大简化了主控制器侧的ECC软件开发工作，进一步提升了产品的整体可靠性。擦写寿命可达80,000次-，数据保存期限长达10年-，确保对长期系统稳定性的硬件保障。

                                                ③ 工业级宽温，为严苛环境下的关键作业提供有力支撑

                                                GD5F1GM7UEWIGR的工作温度范围覆盖-40°C至85°C，已完全达到工业级标准。无论是在车载网关、户外基站还是舰载或高性能边缘AI的散热受限环境下，这颗SLC NAND Flash均可长时间可靠存储代码，并提供足够的环境适应裕量。

                                                ④ 固定引脚尺寸统一，利用SPI NAND家族实现容量弹性互替

                                                兆易创新SPI NAND GD5F系列提供从1Gb到8Gb的多梯队容量选择。GD5F1GM7UEWIGR采用业界标准WSON-8封装同一引脚布局，可在同平台产品间共用同一PCB布局，使产品容量选型和后续升级更加便捷。

                                                ⑤ 全国产供应链保障，确保物料持续稳定供应

                                                随着国内半导体产业链的日趋成熟，兆易创新已实现GD5F系列的国产流片与封装制造。如需在客户BOM中优化供应链风险或响应国产化倡议的招投标需求，采用可保证长期物料稳定性的存储方案将是合理且必要的关键设计环节。

                                                三、主要应用领域

                                                主要竞争优势

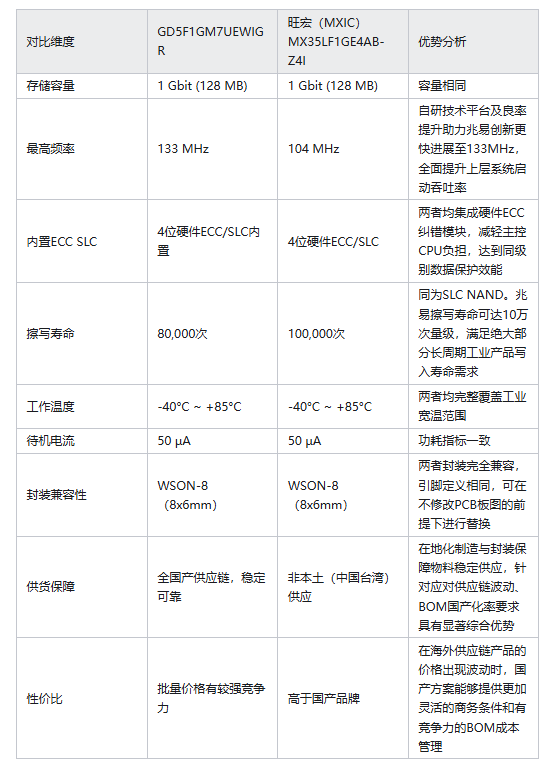

                                                当工程师在1Gbit大容量存储的选型过程中，不可避免地会遇到兆易创新的GD5F系列与行业龙头旺宏（MXIC）的同规格型号（如MX35LF1GE4AB）。下表可以帮助您更直观的对比两者之间的一些异同：

                                              • 四、产品优势：
                                                • 1Gbit 超大容量 + SLC备份分区，保证固件完整性及OTA架构双份升级不烦恼 128MB的有效空间，足以用于装载各种基于RTOS/Linux的应用固件分区、文件系统和OTA差分备份区域，无需频繁动用Flash占用交换区，让系统于长久稳定可得到更好的软件架构支撑。
                                                • 内置片上ECC，简化主控端软件开销，显著降低开发复杂性 区别于离线ECC或需外部逻辑实现的并行NAND，GD5F1GM7UEWIGR将所有纠错算法内嵌于内部硬件引擎，并对用户端完全透明。最终固件开发方不再需要额外实现ECC与备份映射层，有效减少开发工作量与整体系统风险。
                                                • WSON-8 超小封装 + 引脚与兆易创新GD5F全系列兼容，设计延展性极强 该型号采用WSON-8（6×8mm）超紧凑封装，即使面对尺寸极端受限的WiFi模组或车载边缘传感器也有充分发挥的空间。配合全系列产品1Gb~8Gb容量弹性选择，即使后期修改容量版型，也无需变动PCB布局，实现了不同产品线之间的最大复用。
                                                • 工业宽温幅覆盖（-40℃至85℃），为户外或散热受限设备保驾护航 汽车T-BOX、边远地区太阳能监测板、户外高功率充电桩等地表高/低严峻条件下核心节点要求非易失数据长时间准确存储不丢失。而此芯片完美支持标准环境温度延伸能力，充分适应工业应用的多样化需求。对于商业温度但需要一定抗冻能力产品也有一致的充裕设计余量。
                                                • 国产化产业链加码，有效规避供应链波动风险 相比需要辗转多环节渠道的海外供货品牌，兆易创新在国内生产及直供的便利性能够确保大批量产品在整机备料进度中减少隐性交期延误。对国产化率有单独书面要求的央企科研等竞争性项目，使用该物料将增强整机参与投标的综合竞争力。
                                                五、典型应用场景
                                                • 智能网关与边缘计算节点：存储Linux根文件系统及工业模型数据，以支持高可靠长时间在线固件升级
                                                • 车载T-BOX及行车记录仪：记录长时间驾驶历史轨迹、双框架OTA灰度升级部署，适应频繁车内温度循环
                                                • 工业机器人/CNC控制系统：存储繁复的加工指令及PLC逻辑，确保执行系统随启随到
                                                • 高端交换机/基站等通信设施：承担BOOT程序存储、系统配置数据的固化，确保设备下线后数据不丢失
                                                • 智能电表及能源综合终端：维持分段费率能量计量及远程通信模组启动代码的存储完整，保证长年免维护持续可靠性
