一、产品概述：CMOS逻辑的经典传承
CD4081BM96属于TI的4000B系列CMOS逻辑器件，是一款包含四个独立二输入与门的集成电路。每个门电路执

行标准的与逻辑运算——当且仅当两个输入均为高电平时，输出才为高电平，否则输出为低电平-。这颗器件的设

计初衷，是为系统工程师提供与逻辑功能的直接实现方案，补充并完善现有的CMOS门电路产品家族。
CD4081BM96采用SOIC-14表面贴装封装，工作温度范围覆盖-55℃至+125℃，这一温度跨度使其不仅能胜任消费

电子和工业控制场景，更可用于汽车电子及航空航天等严苛环境。
二、核心技术参数：宽电压下的全能表现

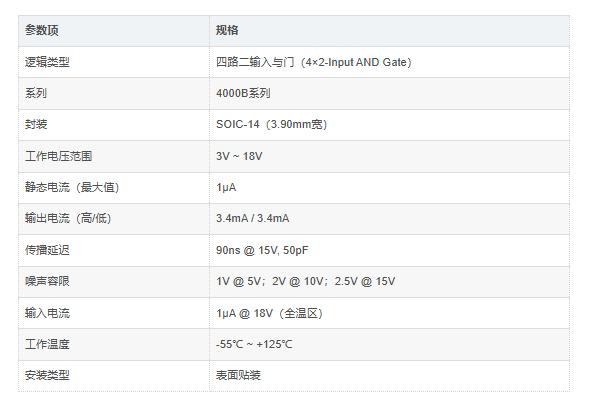

CD4081BM96的技术规格充分体现了CMOS工艺的独特优势，以下为核心参数一览：

宽电压操作是这颗芯片最引人注目的特性。3V至18V的电源范围意味着它既能在3.3V的现代低压系统中工作，也能

直接用于5V、10V甚至15V的经典电路设计，无需额外的电平转换电路。
在信号完整性方面，CD4081BM96的输出经过全缓冲处理，可显著提高噪声抗扰度并减小输出阻抗变化带来的影响。

全封装温度范围内的噪声容限达到5V供电时1V、10V供电时2V、15V供电时2.5V，这意味着即便在电源波动或电磁

干扰较强的环境中，芯片依然能够准确识别输入逻辑状态，输出正确的逻辑结果。
三、产品核心优势
1. 超宽电压范围，一颗芯片通吃多平台
在嵌入式系统设计中，电压匹配往往是最令人头疼的问题之一。现代MCU多工作在3.3V或1.8V，而许多工业传感器

和执行器仍采用5V、12V甚至更高的逻辑电平。CD4081BM96的3V~18V宽电压范围恰好解决了这一痛点——同一颗

芯片，可以在低压逻辑和高压驱动之间，无需额外配置电平转换器，显著降低系统复杂度。
2. 极低静态功耗，电池供电场景的理想选择
CD4081BM96的静态电流最大仅1µA，在25℃、18V条件下输入电流更是低至100nA。这意味着在电池供电的便携设

备中，即使长时间处于待机状态，芯片对电池的消耗也微乎其微。对于需要长期部署的物联网传感器节点、远程监控

设备等应用场景，这一特性直接决定了设备的续航表现。
3. 全缓冲输出，强抗干扰的“硬核”基因
CD4081BM96的输出经过完全缓冲处理，对输出阻抗变化引起的模式不敏感，能够有效抑制信号毛刺和串扰。在工业

现场等电磁环境复杂的场景中，这一设计保障了逻辑判别的准确性，减少误触发和信号抖动带来的系统不稳定。
4. 军用级温度范围，极端环境从容应对
-55℃至+125℃的工作温度范围，使CD4081BM96不仅满足商业级和工业级应用需求，更符合军用标准可靠性要求。从

寒冷的高原基站到高温的汽车引擎舱，这颗芯片都能稳定运行。
5. JEDEC标准认证，互换性与兼容性有保障
CD4081BM96完全满足JEDEC Tentative Standard No. 13B“B系列CMOS器件描述标准规范”的全部要求，并提供了5V、

10V、15V三档参数额定值。标准化的对称输出特性意味着其引脚和电气参数与同类4000B系列产品高度一致，设计迁移

和替代选型风险极低。

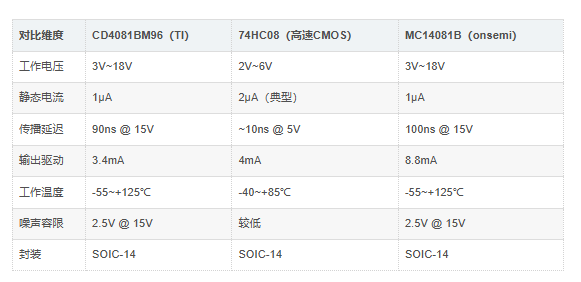

四、与同类产品的技术对比
CD4081BM96与几款常见的逻辑门/与门方案进行对比：

与74HC08的对比：74HC08是高速CMOS与门，传播延迟仅约10ns，适合高速数字系统。但其工作电压范围仅为2V~6V，

无法直接处理12V或15V的高压信号，且工作温度范围也较窄。CD4081BM96虽然速度稍慢，但在宽电压、高温耐受和抗

干扰方面具有明显优势，更适合工业控制、汽车电子等对可靠性要求高于速度的场景。
与MC14081B的对比：MC14081B是onsemi（原摩托罗拉）的4000B系列与门，功能与CD4081BM96完全兼容，参数高度

接近，是业界公认的直接替代型号。两者在静态电流、工作电压、温度范围等核心参数上几乎一致。主要差异在于：

CD4081BM96的输出驱动能力为3.4mA，而MC14081B可达8.8mA；在传播延迟方面，CD4081BM96（90ns@15V）略优

于MC14081B（100ns@15V）。
设计需要高速信号处理，74HC08宽电压兼容、高温耐受和强抗干扰，CD4081BM96则是更可靠的方案。
五、主要应用领域
CD4081BM96凭借其宽电压、低功耗、高抗扰度的综合优势，已在多个领域实现广泛应用：
工业自动化与控制
在工业自动化设备中，CD4081BM96常用于信号检测和状态监测。例如，当多个传感器信号需要“同时满足”某个条件时才

触发执行机构动作时，与门便是最直接、最可靠的逻辑判决器件。宽电压范围使其可以直接与PLC的24V逻辑电平接口，简

化系统设计。
汽车电子
汽车电子环境对器件的温度耐受性和抗干扰能力要求极高。CD4081BM96的-55℃~+125℃温度范围和2.5V噪声容限（@15V），

使其适用于车身控制模块、传感器信号调理和车载逻辑控制等场景。
通信系统
在通信设备中，CD4081BM96可用于编码、解码和同步逻辑电路中的条件判断与信号组合。其低传播延迟偏差和对称输出

特性有助于保持信号的时序一致性。
消费电子
从简单的逻辑运算模块到LED显示控制，从家用电器到智能家居系统，CD4081BM96都能以极低的功耗完成基本的逻辑与运

算任务。其1µA的静态电流特别适合电池供电的便携产品。
航天与国防
符合标准的CD4081BM96，被广泛应用于航空航天及军工设备中，在极端温度和强辐射环境下依然保持高可靠性运行。
CD4081BM96以其3V~18V的宽电压范围、1µA的超低静态功耗、2.5V的强噪声容限和-55℃~+125℃的军用级温度范围
