AD9680BCPZ-1000是ADI设计生产的模数转换器（ADC）。作为一款双通道、14位、1GSPS模数转换器（ADC），它采用多级差分流水线架构并集成输出纠错逻辑。凭借2GHz模拟输入全功率带宽、1GHz输入下80dBc的无杂散动态范围（SFDR） 和61.4dBFS的信噪比（SNR） ，AD9680BCPZ-1000为宽带直接RF采样、多频段通信接收机、高性能雷达和测试设备提供了一套高性能、低功耗、高集成度的模数转换解决方案。
本文将从产品介绍、核心技术、核心优势、同系列对比、应用领域等维度，对AD9680BCPZ-1000进行全方位深度解析。
一、产品介绍：双通道14位1GSPS高性能ADC的旗舰之选
AD9680BCPZ-1000是Analog Devices（ADI） 推出的一款双通道、14位、1GSPS模数转换器（ADC）。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该器件设计用于高达2GHz的宽带模拟信号采样，针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

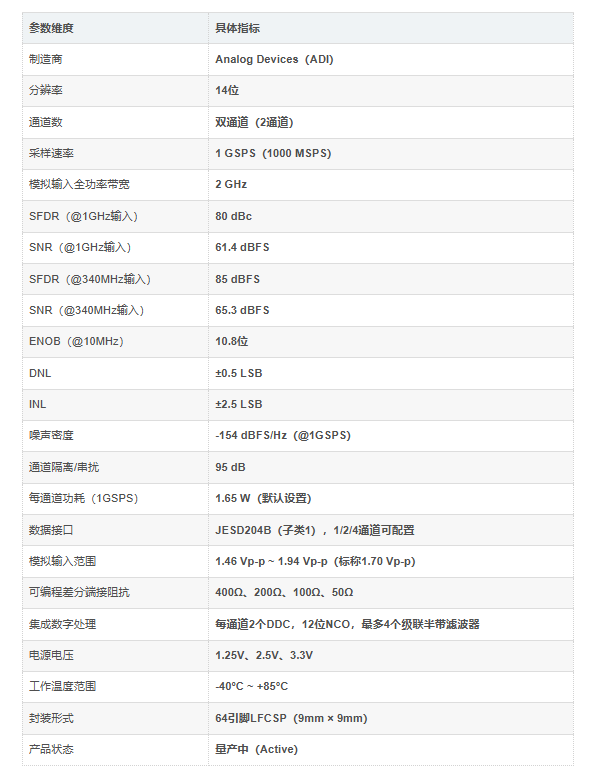

核心参数一览

AD9680BCPZ-1000的双ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。器件采用64引脚无铅LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。
二、核心技术：六大特性定义高性能数据转换新标准
特性一：2GHz模拟输入全功率带宽
AD9680BCPZ-1000提供高达2GHz的可用模拟输入全功率带宽。这一特性使其能够直接对高达2GHz的射频信号进行采样，无需复杂的多级下变频链路。
在传统的超外差接收机架构中，RF信号需要经过多次混频和滤波才能降至ADC可采样的中频频率。这一过程不仅增加了系统复杂度和功耗，还引入了额外的噪声和失真。AD9680BCPZ-1000的2GHz宽带宽使直接RF采样成为现实——系统可以大幅简化射频前端设计，减少混频器和滤波器的数量，降低系统尺寸、重量和功耗。
特性二：业界领先的动态范围——80dBc SFDR @1GHz
AD9680BCPZ-1000在1GHz模拟输入下实现了80dBc的无杂散动态范围（SFDR） 和61.4dBFS的信噪比（SNR） ；在340MHz输入下，SFDR高达85dBFS，SNR达65.3dBFS。
这一业界领先的动态范围性能使其能够在强干扰信号存在的情况下，依然精确地捕捉微弱的目标信号。在雷达系统中，这意味着更远的目标探测距离和更高的目标分辨能力；在通信接收机中，这意味着更高的接收灵敏度和更强的抗干扰能力。
特性三：JESD204B高速串行接口
AD9680BCPZ-1000集成了JESD204B（子类1）高速串行数据接口，支持1、2或4通道的可配置输出。
与传统的并行CMOS/LVDS接口相比，JESD204B接口具有以下显著优势：
大幅减少数据引脚数量：从数十根并行数据线减少至仅4对差分串行线，显著简化了PCB布线，降低了布局难度
支持多器件同步：通过SYSREF±和SYNCINB±输入引脚，可提供多器件同步支持
更高的通道速率：支持高达12.5Gbps的通道速率，满足1GSPS采样率下大数据量的高速传输需求
降低系统功耗和EMI：串行接口减少了高速数据线的数量，降低了I/O功耗和电磁干扰
特性四：集成数字下变频器（DDC）
AD9680BCPZ-1000的每个ADC通道内部均集成了两个数字下变频器（DDC） 。每个DDC最多由五个级联信号处理级组成：12位数控振荡器（NCO）以及四个半带抽取滤波器。
这一集成的数字信号处理能力使AD9680BCPZ-1000能够在数字域完成频率转换和带宽压缩，显著减轻了后端FPGA或DSP的处理负担。对于需要同时接收多个频段信号的应用（如多模通信接收机），这一特性尤为关键。
特性五：可编程快速超量程检测
AD9680BCPZ-1000集成了幅度检测位和可编程阈值检测器，可监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器极短延迟内变为高电平。
这一特性使系统能够快速调低增益，避免ADC输入端出现超量程现象。对于通信接收机而言，这意味着在面对突发强信号时能够快速响应，防止信号饱和导致的通信中断。
特性六：灵活的输入范围与可编程端接阻抗
AD9680BCPZ-1000提供1.46Vp-p至1.94Vp-p的可编程输入范围（标称1.70Vp-p）。同时支持400Ω、200Ω、100Ω和50Ω四种可编程差分端接阻抗。
这一灵活性使设计人员能够根据不同的信号源特性优化ADC的输入匹配，最大化信号传输效率、最小化反射损耗。无论是50Ω的射频前端还是100Ω的差分驱动，AD9680BCPZ-1000都能直接适配，无需外部端接电阻网络。
三、核心优势：四大维度定义高速ADC新标杆
优势一：1GSPS双通道同步采样
AD9680BCPZ-1000提供双通道、1GSPS的同步采样能力。在相控阵雷达、分集接收机、I/Q解调器等需要多通道相干采样的应用中，这一特性确保了通道间的高度一致性和精确的相位关系。双通道集成设计相比两颗单通道ADC方案，节省了约50%的PCB面积和系统功耗。
优势二：2GHz宽带宽 + 高动态范围
AD9680BCPZ-1000的2GHz模拟输入带宽与1GHz输入下80dBc SFDR的组合，在同类产品中处于领先水平。这一“宽带宽+高动态” 的组合使其成为直接RF采样架构的理想核心器件-——系统可以直接对L波段、S波段的射频信号进行采样，无需预选滤波器后的额外混频级，大幅简化了射频前端设计。
优势三：集成DDC + JESD204B
AD9680BCPZ-1000将高速数据转换、数字信号处理和高速串行数据传输三大功能集成于一颗芯片之中。设计人员无需在FPGA中实现复杂的数字下变频和JESD204B接口逻辑，大幅缩短了开发周期、降低了设计风险。这一高度集成也减少了FPGA的资源占用，允许使用更小、更经济的FPGA器件。
优势四：9×9mm LFCSP小型封装
AD9680BCPZ-1000采用64引脚LFCSP封装，尺寸仅9mm × 9mm。在相控阵雷达、多通道通信接收机等需要高密度集成的系统中，这一紧凑封装在提供卓越性能的同时大幅节省了PCB面积，为更多通道的集成创造了空间。
四、同系列型号对比：精准定位，按需选择

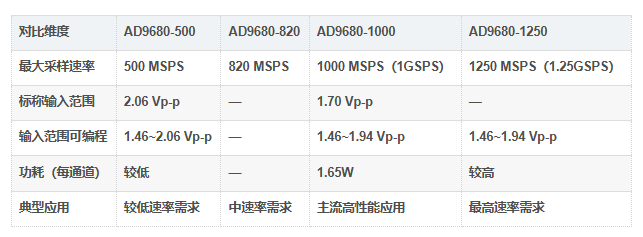

4.1 AD9680系列内部对比
AD9680系列提供500 MSPS、820 MSPS、1 GSPS和1.25 GSPS四种采样速率等级。AD9680BCPZ-1000是该系列中1GSPS速度等级的标准型号：

五、产品应用领域：从通信到雷达的广泛覆盖
AD9680BCPZ-1000凭借其1GSPS采样速率、2GHz模拟带宽、80dBc SFDR、JESD204B接口和集成DDC等综合优势，在众多对数据转换性能有极致要求的应用场景中发挥着不可替代的作用。
1. 通信与无线基础设施（核心应用）
应用场景：5G/4G无线基站直接射频采样接收机、多频段/多模数字接收机（3G/4G、TD-SCDMA、W-CDMA、GSM、LTE）、软件定义无线电（SDR） 、DOCSIS 3.0 CMTS上行接收路径
核心价值：AD9680BCPZ-1000是通信接收机的理想ADC选择。其2GHz模拟输入带宽支持直接对RF信号进行采样，简化了接收机架构；80dBc SFDR确保在强干扰信号存在时仍能精确解调微弱信号；集成DDC可在芯片内完成数字下变频和抽取，减轻了FPGA的处理负担；JESD204B接口简化了与FPGA的高速数据互联。
2. 雷达与电子战（EW）
应用场景：军用/航天雷达、信号情报（SIGINT） 、电子战（EW）系统、超宽带卫星接收机
核心价值：雷达和电子战系统对ADC的动态范围、采样速率和输入带宽有着最为严苛的要求。AD9680BCPZ-1000的1GSPS采样速率支持宽瞬时带宽的信号采集；80dBc SFDR确保在强杂波和干扰环境中仍能检测到微弱目标；2GHz输入带宽使其能够直接对L波段和S波段的雷达信号进行采样；双通道同步采样支持相控阵雷达的多通道相干接收。
3. 高性能测试与测量设备
应用场景：高性能数字示波器（DSO） 、频谱分析仪、信号分析仪、任意波形发生器（AWG）接收前端-
核心价值：测试测量设备需要最高的信号保真度和最宽的测量带宽。AD9680BCPZ-1000的高采样速率和高动态范围使其成为高性能示波器和频谱分析仪的理想核心器件。2GHz的模拟带宽支持对高频信号的直接测量。
4. 医疗成像
应用场景：超声设备、数字X射线、医疗影像系统
核心价值：医疗成像设备需要高精度的信号采集来生成清晰的诊断图像。AD9680BCPZ-1000的高分辨率和低噪声确保了图像的高保真度。
5. 光通信
应用场景：相干接收机数字化处理、高速光通信系统
核心价值：在高速光通信中，AD9680BCPZ-1000可用于相干接收机的数字化处理，将光信号转换为数字域进行处理。
六、为什么选择AD9680BCPZ-1000？
1GSPS双通道同步采样：高性能多通道系统的理想选择，确保通道间精确的相位关系。
2GHz模拟输入全功率带宽：支持直接RF采样，大幅简化射频前端设计。
业界领先的动态范围：1GHz输入下80dBc SFDR和61.4dBFS SNR，确保在强干扰中捕捉微弱信号。
JESD204B（子类1）高速串行接口：1/2/4通道可配置，简化PCB布线，支持多器件同步。
集成数字下变频器（DDC） ：每通道2个DDC、12位NCO和最多4个半带滤波器，减轻FPGA负担。
可编程快速超量程检测：极短延迟的阈值检测，支持高效AGC实现。
灵活的输入范围与端接阻抗：1.46~1.94Vp-p可编程范围，400/200/100/50Ω可编程端接。
95dB通道隔离/串扰：确保双通道独立工作时的信号完整性。
9×9mm LFCSP小型封装：高密度系统的理想之选，节省宝贵PCB面积。
