传统的晶闸管方案在应对高频热循环和超大浪涌电流时，往往力不从心——芯片与焊接层在反复的热胀冷缩中逐渐疲劳，最

终导致热阻上升、器件失效。系统需要的不仅是“能承受高压大电流”，更是在极端热循环和浪涌冲击下的长期生存能力。
瑞能半导体（WeEn Semiconductors）BT155W-1200TQ 正是为满足这一严苛需求而生的平面钝化SCR晶闸管。它采用先进

的平面钝化工艺制造，在TO-247封装内实现了1200V断态峰值电压、79A通态RMS电流、715A（8.3ms）非重复浪涌电流的

卓越性能组合。更重要的是，它专为需要极高浪涌电流承受能力和高热循环性能的应用而设计，为各类高可靠性功率系统提

供了一套坚固、高效、长寿命的功率开关解决方案。
本文将从产品介绍、核心技术、核心优势、同型号对比、应用领域等维度，对BT155W-1200TQ进行全方位深度解析。
一、产品介绍：TO-247封装的1200V/79A平面钝化SCR晶闸管
BT155W-1200TQ是瑞能半导体（WeEn Semiconductors） 推出的一款平面钝化硅控整流器（SCR）晶闸管，采用TO-247塑

料封装，专为需要极高浪涌电流承受能力和高热循环性能的应用而设计。

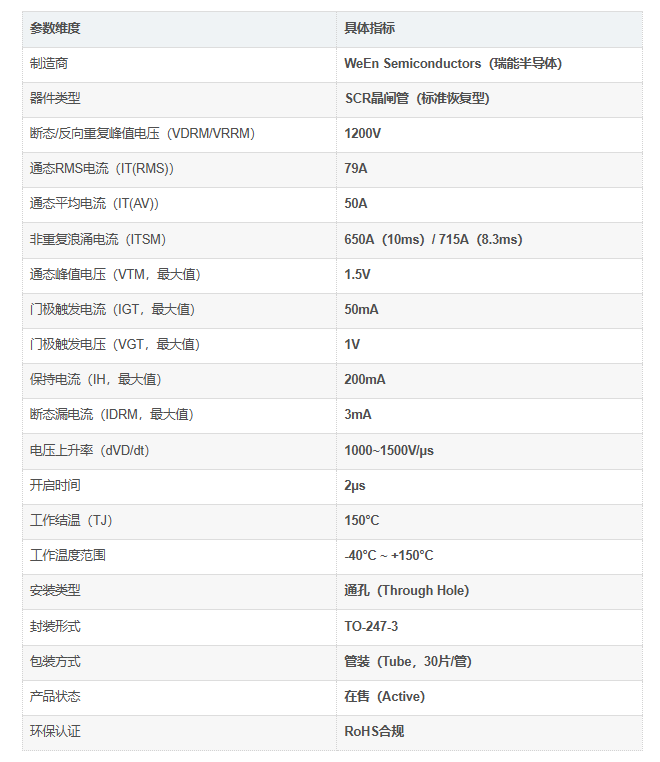

核心参数一览

BT155W-1200TQ的1200V高耐压使其能够从容应对480V AC工业电压系统的峰值电压应力；79A的通态RMS电流足以驱动

绝大多数工业电机和功率变换器；而715A的非重复浪涌电流则为系统在启动、短路等极端工况下提供了充足的安全余量。
二、核心技术：平面钝化工艺与高热循环设计的完美融合
1. 平面钝化工艺
BT155W-1200TQ采用平面钝化（Planar Passivated）工艺制造。与传统的台面（Mesa）工艺相比，平面钝化工艺通过在

芯片表面形成一层致密的钝化层，有效保护了PN结免受外界污染和电场集中的影响。
这一工艺带来的核心优势是：
更高的电压坚固性：钝化层均匀覆盖芯片表面，消除了边缘电场集中效应，使器件能够稳定承受1200V的高压
更优的可靠性：钝化层隔绝了湿气、离子等 contaminants，显著降低了长期运行中的失效风险
更稳定的一致性：平面工艺的制造精度更高，批次间参数一致性更好
2. 高热循环性能
BT155W-1200TQ专为需要高热循环性能的应用而优化。在电机软启动、电池充电、UPS等应用中，晶闸管每天可能经历成

百上千次的导通与关断循环，每次循环都伴随着芯片温度的剧烈升降。
传统晶闸管在反复的热循环中，芯片与焊接层之间因热膨胀系数不匹配而产生机械应力，最终导致焊接层疲劳、热阻上升、

器件失效。
BT155W-1200TQ通过优化的芯片结构和焊接工艺，大幅提升了热循环耐受能力：
增强的焊接层可靠性：采用高强度焊接材料，抵抗热循环引起的疲劳开裂
优化的热匹配设计：芯片、焊接层与封装材料的热膨胀系数精心匹配，减少热应力
更高的温度容限：150°C的工作结温为热循环提供了更充裕的温度窗口
3. 超高浪涌电流承受能力
BT155W-1200TQ在8.3ms（60Hz半周期）条件下的非重复浪涌电流高达715A。这一数值是其通态RMS电流（79A）的9倍

以上。
在电机启动、变压器励磁涌流、电容充电等场景中，启动瞬间的电流可能高达额定值的5-10倍。715A的浪涌承受能力意味着
三、核心优势：四大维度定义高可靠性SCR晶闸管新标准
优势一：1200V高耐压 + 79A大电流
BT155W-1200TQ的1200V断态电压和79A通态RMS电流的组合，使其完美覆盖了480V AC工业系统的功率开关需求。无论是

工业电机驱动、UPS系统，还是电池充电器、固态继电器，BT155W-1200TQ都能从容应对。
在480V AC系统中，峰值电压约为680V。1200V的耐压等级提供了近2倍的安全余量，有效抵御了电网波动、雷击感应等瞬态

过压的冲击。

优势二：715A超高浪涌电流
如前所述，715A的浪涌电流是79A额定电流的9倍以上。这一极高的浪涌容限在以下场景中尤为关键：
电机软启动：启动电流可达额定值的6-8倍
变压器空载合闸：励磁涌流可达额定值的5-10倍
电容性负载充电：初始充电电流极大
短路故障：在保护电路动作前承受故障电流
BT155W-1200TQ的超高浪涌能力为系统设计提供了充足的安全边际，显著降低了因浪涌冲击导致的失效风险。
优势三：平面钝化工艺 + AEC-Q101车规级选项
BT155W-1200TQ采用平面钝化工艺，在电压坚固性和长期可靠性方面具有先天优势。对于需要汽车级认证的应用，同系列的

BT155W-1200T-AQ型号已通过AEC-Q101标准认证，可用于车载电池充电器等汽车应用。
AEC-Q101是汽车电子领域最严苛的可靠性标准之一，涵盖温度循环、湿度耐受、ESD防护、早期失效率等全方位测试。

BT155W-1200T-AQ的AEC-Q101认证，证明了瑞能平面钝化SCR技术平台在高可靠性应用中的卓越表现。
优势四：TO-247标准封装 + 通孔安装
BT155W-1200TQ采用TO-247-3标准封装，这是大功率半导体器件最主流、最成熟的封装形式之一。其优势在于：
优异的散热性能：TO-247封装具有低热阻，可通过散热器高效导出芯片热量
通孔安装：适合手工焊接和批量插件，生产工艺成熟
标准引脚布局：与现有PCB设计完全兼容，易于替换和升级
充足的爬电距离：满足1200V高压应用的安规要求

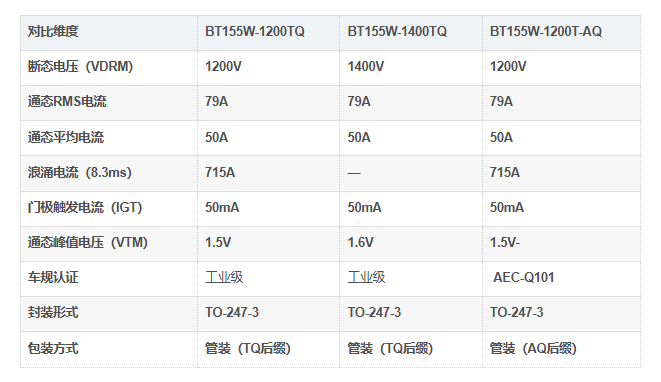

四、同系列型号对比：精准定位，按需选择
4.1 BT155W系列内部对比
瑞能BT155W系列包含多款型号，覆盖不同耐压等级、车规认证和包装方式的需求：

五、产品应用领域：从工业驱动到电源转换的广泛覆盖
BT155W-1200TQ凭借其1200V高耐压、79A大电流、715A超高浪涌、平面钝化高可靠性等综合优势，在众多对功率开关有严

苛要求的应用场景中发挥着不可替代的作用。
1. 交流电机控制（核心应用）
应用场景：交流电机软启动、AC电机速度控制、工业风机/水泵控制
核心价值：交流电机启动时的浪涌电流可达额定值的6-8倍。BT155W-1200TQ的715A超高浪涌能力使其成为电机软启动器的

理想功率开关。在软启动过程中，晶闸管通过相位控制逐渐增加电机电压，有效限制了启动电流，减少了机械冲击和电网压降。
2. 不间断电源（UPS）
应用场景：在线式UPS、后备式UPS、工业UPS的旁路开关和整流级
核心价值：在UPS系统中，BT155W-1200TQ可用于AC/DC整流级的功率开关和静态旁路开关。当UPS需要从逆变器供电切换

至旁路供电时，晶闸管必须在极短时间内完成切换——BT155W-1200TQ的快速开启能力（2µs） 确保了无缝切换。
3. 固态继电器（SSR）
应用场景：工业加热控制、温度控制器、照明控制、自动化设备开关
核心价值：固态继电器使用晶闸管作为无触点开关，实现AC负载的快速、可靠、无电弧通断控制。BT155W-1200TQ的1200V

耐压使其能够直接控制480V AC负载；79A电流能力覆盖绝大多数工业加热和照明负载。
4. 电池充电器
应用场景：工业电池充电器、电动汽车充电桩（AC充电）、叉车/AGV充电器
核心价值：在电池充电器中，BT155W-1200TQ可用于AC输入级的整流和相位控制，精确调节充电电流和电压。对于汽车应用，

同系列的BT155W-1200T-AQ已通过AEC-Q101认证，可用于车载充电器（OBC）离车充电器。
5. 电源转换器
应用场景：AC/DC电源、工业电源模块、焊接设备电源

核心价值：在大功率AC/DC电源中，BT155W-1200TQ可用作输入整流级的功率开关。其低通态压降（1.5V最大值） 有效降低

了导通损耗，提升了电源转换效率。
6. 照明与温度控制
应用场景：大功率照明调光、工业电加热控制、熔炉温度调节
核心价值：通过相位控制，BT155W-1200TQ可实现对大功率照明和加热负载的精确功率调节。其高浪涌能力确保在灯丝冷启动

（阻抗极低）时的安全运行。
7. 线路整流（50/60Hz）
应用场景：工业整流器、电镀电源、电解电源
核心价值：在50/60Hz线路整流应用中，BT155W-1200TQ可作为整流二极管的替代方案，提供可控整流的能力。
8. 牵引电池充电
应用场景：电动叉车、AGV（自动导引车）、电动工业车辆的电池充电
核心价值：牵引电池充电需要高电流、高可靠性的功率开关。BT155W-1200TQ的高热循环性能使其能够承受频繁充放电循环中

的温度变化。
六、为什么选择BT155W-1200TQ？
1200V高耐压 + 79A大电流：完美覆盖480V AC工业系统的功率开关需求，近2倍电压安全余量。
715A超高浪涌电流：额定电流9倍以上的浪涌容限，电机启动、短路工况下的坚实保障。
平面钝化工艺：电压坚固性与长期可靠性的工艺基石，有效抵抗湿气和电场集中。
高热循环性能：专为频繁温度变化的应用优化，抵抗焊接层疲劳失效。
150°C高工作结温：为热循环提供充裕的温度窗口，适应严苛环境。
1.5V低通态压降：降低导通损耗，提升系统效率。
TO-247标准封装：散热优异、易于设计、兼容主流PCB布局。
2µs快速开启：满足UPS旁路切换等对响应速度有要求的应用。
