在数字逻辑电路的设计中，“与门”（AND Gate）是最基础也最不可或缺的构建模块之一。无论是数据选择器、地址

译码器、状态机控制，还是信号同步与使能控制，与门都扮演着“逻辑守卫”的关键角色——只有当所有输入条件同

时满足时，输出才会被激活。正是这一简单而强大的逻辑功能，构成了现代数字系统运算与控制的底层基础。
在众多逻辑门电路中，德州仪器（TI）CD4081BM96 作为CD4000B系列CMOS逻辑器件的代表型号，它在一个14

引脚SOIC封装内集成了四个独立的2输入与门。凭借3V至18V的宽工作电压范围、1µA的超低静态电流、90ns@

15V的传播延迟以及-55°C至+125°C的宽温工作范围，CD4081BM96为从工业控制到消费电子、从传感器信号调理

到复杂数字系统的各类应用提供了一套高可靠性、低功耗、宽电压兼容的逻辑解决方案。
本文将从产品介绍、核心优势、同系列对比、应用领域等维度，对CD4081BM96进行全面深度解析。
一、产品介绍
CD4081BM96是德州仪器（Texas Instruments） 推出的一款四路2输入与门集成电路，属于CD4000B系列CMOS逻

辑器件。该器件在一个封装内集成了四个独立的2输入与门，每个与门执行正逻辑的与运算功能：Y = A · B。

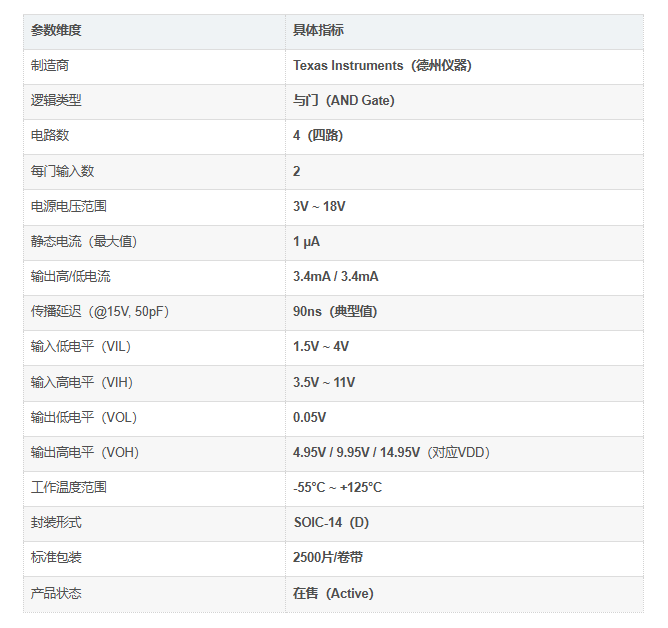

核心参数一览

CD4081BM96采用SOIC-14表面贴装封装（尺寸8.65mm × 3.91mm），以卷带形式供货（每卷2500片），是SMT自动

化生产的理想选择。该器件在-55°C至+125°C的宽温范围内稳定工作，满足工业级和商业级应用的严苛要求。
二、核心技术与特点：五大维度定义CMOS逻辑门标杆
特点一：宽工作电压范围（3V至18V）
CD4081BM96支持3V至18V的超宽电源电压范围。这一特性使其能够兼容从低压便携设备（3.3V/5V系统）到高压

工业控制（12V/15V系统） 的广泛电源环境。无论是电池供电的低功耗传感器节点，还是采用15V供电的传统工业

控制板，CD4081BM96都能直接适配，无需电平转换，极大地提升了产品的通用性和设计灵活性。
特点二：超低静态电流（1µA）
CD4081BM96的静态电流最大值仅1µA。在电池供电的便携设备、物联网终端和绿色节能的工业控制系统中，这一

超低功耗特性可显著降低系统待机功耗，延长设备续航时间，减少散热负担。作为CMOS器件的天然优势，

CD4081BM96在功耗控制方面远优于双极性TTL逻辑器件。
特点三：全缓冲输出
CD4081BM96的输出经过全缓冲（Fully Buffered）处理，具有最高的抗噪能力，并且对输出阻抗变化不敏感。这一

设计确保器件在复杂的电磁环境中依然能够稳定工作，输出信号不受负载变化的影响，为系统提供了可靠的逻辑电平

输出。
特点四：宽温工作（-55°C至125°C）
CD4081BM96的工作温度范围覆盖-55°C至+125°C。这一超宽工业级温度范围使其能够从容应对从极寒的户外设备到

高温的工业现场的各类严苛环境。无论是北方严寒地区的户外监控设备，还是密闭机箱内高温运行的工业控制器，

CD4081BM96都能稳定可靠地工作。
特点五：5V-10V-15V额定参数
CD4081BM96在5V、10V和15V三个标准电压节点均提供额定参数。这一设计使得器件能够在多种标准电源电压下保

持一致的性能表现，为系统设计提供了可预测、可重复的逻辑特性。
三、核心优势
优势一：四路集成，节省PCB面积
CD4081BM96在一个14引脚SOIC封装内集成了四个独立的2输入与门。相比使用四个单门封装或分立元件搭建与门电

路，CD4081BM96的高集成度可显著减少PCB面积、降低BOM物料种类和数量、简化PCB布线。在高密度PCB设计中，

这一优势尤为突出。
优势二：宽电压兼容，简化系统设计
CD4081BM96的3V至18V宽电源电压范围使其成为混合电压系统设计。
优势三：低功耗 + 高抗噪，工业环境的可靠之选
CD4081BM96的1µA超低静态电流和全缓冲高抗噪输出的组合，使其在工业控制、工厂自动化等对功耗和可靠性有双

重严苛要求的应用场景中表现出色。低功耗意味着更低的系统温升和更长的设备寿命；高抗噪则确保在电机、变频器

等强干扰源附近信号依然准确无误。
优势四：成熟的生态与丰富的替代选项
CD4081BM96作为CD4000B系列的经典型号，拥有极其成熟的生态系统。它有来自安森美（onsemi）的MC14081BDR2G、

Nexperia的HEF4081BT,653等多个厂商的完全兼容替代型号。在供应链紧张的时期，这一多源供货的优势可有效保障

生产的连续性。
四、同系列与同类型对比：精准定位，按需选择

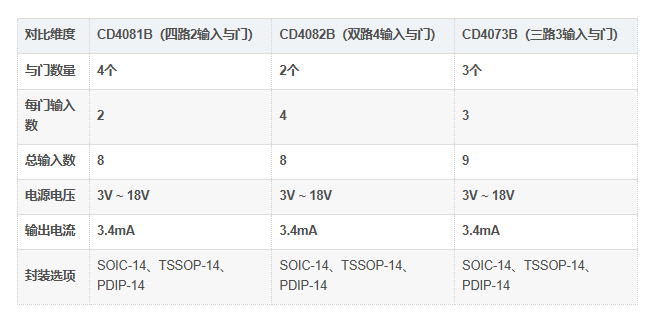

4.1 CD4000B系列AND对比
TI CD4000B系列提供多种AND门配置，以满足不同的逻辑需求。CD4081BM96是其中的四路2输入与门标准型号：

五、产品应用领域：从工业控制到消费电子的广泛覆盖
CD4081BM96凭借其四路2输入与门、3V至18V宽电压、1µA超低功耗、全缓冲高抗噪输出和-55°C至125°C宽温工作等综

合优势，在众多数字逻辑应用场景中发挥着不可替代的作用。
1. 工业控制与自动化（核心应用）
应用场景：PLC数字输入/输出模块、工业传感器信号调理、安全联锁控制、状态监测与报警逻辑
核心价值：工业控制系统需要高可靠性的逻辑判断。CD4081BM96的全缓冲高抗噪输出确保在电机、变频器等强电磁干扰

环境中逻辑信号依然准确；-55°C至125°C的宽温工作范围使其能够适应恶劣的工业现场环境。在安全联锁电路中，

CD4081BM96可用于实现多条件同时满足才允许动作的逻辑判断。
2. 传感器信号调理与数据采集
应用场景：多路传感器信号的逻辑组合、窗口比较器输出组合、数据采集系统的触发控制
核心价值：在传感器网络中，CD4081BM96可用于将多个传感器的状态信号进行逻辑组合，只有当所有传感器都处于正常

状态时，才允许系统执行后续操作。其低功耗特性使其特别适合电池供电的无线传感器节点。
3. 消费电子与智能家居
应用场景：智能家电控制逻辑、门禁系统的权限判断、遥控器按键解码、LED指示控制
核心价值：在智能家电中，CD4081BM96可用于实现多条件控制逻辑——例如，只有当门关闭且温度达到设定值时，微波

炉才允许启动。其宽电压范围使其兼容3.3V和5V两种常见家电控制平台。
4. 通信与网络设备
应用场景：信号同步与整形、数据流控制、状态指示逻辑、接口使能控制
核心价值：在网络设备中，CD4081BM96可用于信号同步和使能控制。其90ns@15V的传播延迟确保了在中等速度的数字

信号处理中信号的低延迟传输。
5. 汽车电子
应用场景：车身控制模块（BCM）的逻辑判断、灯光控制、车窗/门锁控制逻辑
核心价值：CD4081BM96的-55°C至125°C宽温工作范围使其能够满足汽车非安全关键应用对温度适应性的严格要求。在车

身控制中，可用于实现多条件组合逻辑——如只有在点火开关ON且档位在P档时，才允许启动发动机。
6. 医疗设备
应用场景：患者监护仪的状态逻辑、医疗设备的安全互锁、报警触发逻辑
核心价值：医疗设备对逻辑判断的可靠性和确定性有着极高要求。CD4081BM96的全缓冲输出和宽温工作确保了在长期运

行中的稳定性和一致性。
7. 教育与实验平台
应用场景：数字逻辑实验、单片机外围电路、DIY电子制作
核心价值：CD4081BM96是数字逻辑教学和实验的经典器件。其DIP封装版本（CD4081BE） 便于面包板实验和手工焊接，

帮助学生理解与门的基本原理和应用。
六、为什么选择CD4081BM96？
四路2输入与门集成：一颗芯片提供四个独立的与门，节省PCB面积，简化设计。
3V至18V宽工作电压：兼容从低压便携设备到高压工业控制的广泛电源环境。
1µA超低静态电流：电池供电和绿色节能系统的理想选择。
全缓冲高抗噪输出：在复杂电磁环境中确保信号的准确性和稳定性。
-55°C至125°C宽温工作：适应从极寒到高温的各类严苛环境。
90ns@15V传播延迟：满足中等速度数字逻辑处理的实时性要求。
3.4mA输出驱动能力：可直接驱动LED、光耦、小功率负载。
SOIC-14表面贴装封装：适合高密度PCB设计和SMT自动化生产。
