SLMi350DB-DG是上海数明半导体（Sillumin） 生产设计的光耦兼容单通道隔离式栅极驱动器。它采用业界领先的双电容隔离技术和“OOK”传输技术，在DIP-8封装内实现了4A拉电流/7A灌电流峰值输出、150kV/μs高CMTI、120ns最大传播延迟、3.75kVRMS隔离耐压的卓越性能组合。更重要的是，它引脚兼容主流光耦隔离驱动器，工程师无需修改PCB即可实现“即插即用”的性能升级。
本文将从产品介绍、核心技术、核心优势、同型号对比、应用领域等维度，对SLMi350DB-DG进行全方位深度解析。
一、产品介绍：DIP-8封装的光耦兼容单通道隔离驱动器
SLMi350DB-DG是上海数明半导体（Sillumin） 推出的一款光耦兼容单通道隔离式栅极驱动器。它采用DIP-8封装，专为高效、可靠地驱动MOSFET和IGBT（无论是低边还是高边应用）而设计。

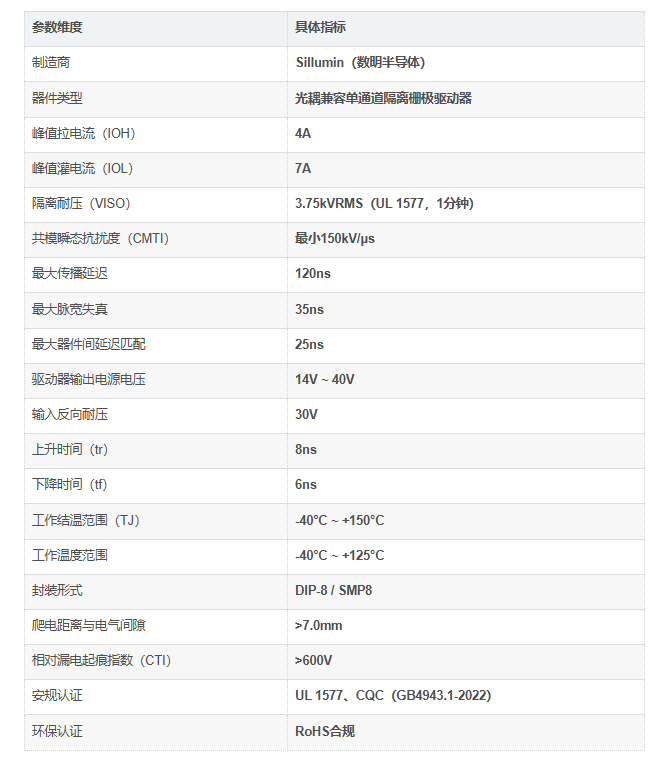

核心参数一览

SLMi350DB-DG的输入级采用创新的 “模拟二极管”设计，与传统光耦的LED输入级相比，彻底规避了光衰和老化问题，具有更高的长期可靠性和稳定性。器件的驱动器输出电源电压范围宽达14V至40V，兼容各类IGBT和MOSFET的栅极驱动电压要求。
二、核心技术：四大特性定义光耦兼容隔离驱动器新标准
特性一：双电容隔离 + “OOK”传输技术
SLMi350DB-DG采用业界领先的双电容隔离技术和“OOK”（开关键控）传输技术。与光耦隔离依赖LED发光传输信号不同，电容隔离技术通过电场耦合实现信号跨越隔离屏障的传输。
这一技术的核心优势在于：
无光衰、无老化：不依赖LED发光器件，彻底消除了光耦因LED老化导致的性能衰退问题
更高隔离耐压：实现3.75kVRMS的增强隔离额定值，满足UL 1577标准
更高浪涌承受能力：隔离浪涌电压高达10kV
特性二：4A拉电流 / 7A灌电流
SLMi350DB-DG提供4A的峰值拉电流和7A的峰值灌电流。这一不对称设计是其区别于传统光耦驱动器的核心亮点之一。
在功率器件的开关过程中：
4A拉电流：快速为功率管栅极电容充电，实现快速导通
7A灌电流：尤其擅长快速关断大功率器件，有效应对MOSFET/IGBT的米勒电容效应，关得又快又干净
相比传统光耦驱动器（通常为2.5A/2.5A对称驱动），7A的超强灌电流在关断瞬间能够快速泄放栅极电荷，显著降低关断损耗、提升系统效率、防止误导通。
特性三：150kV/μs超高CMTI
SLMi350DB-DG的最小共模瞬态抗扰度（CMTI）高达150kV/μs。在电机驱动器、变频器、大功率开关电源等强电磁干扰环境中，这一特性确保PWM信号在隔离屏障两侧的正确传输，有效防止共模瞬态噪声穿越隔离层导致功率管误触发。
高CMTI能力是隔离器件在恶劣工业环境中可靠运行的核心保障。传统光耦隔离驱动器的CMTI通常仅在10-35kV/μs量级——SLMi350DB-DG的抗干扰能力是其5-15倍。
特性四：120ns最大传播延迟 + 35ns脉宽失真
SLMi350DB-DG的最大传播延迟仅120ns，最大脉宽失真仅35ns，最大器件间延迟匹配仅25ns。
低传播延迟意味着控制信号到驱动输出的响应时间极短，适合高频开关应用；极小的脉宽失真确保了PWM信号的占空比精度；优异的器件间延迟匹配使得在多通道应用中，各通道的开关时序高度一致。这三个指标的组合，对于需要精确控制导通时间的功率变换系统（如谐振变换器、LLC电源、电机FOC控制等）至关重要。
三、核心优势：六大维度定义光耦兼容隔离驱动器新标杆
优势一：引脚兼容P2P替代
SLMi350DB-DG采用DIP-8封装，与市场上主流光耦隔离驱动器（如TLP350等）引脚完全兼容。工程师无需修改PCB设计，即可将原有的光耦隔离驱动直接替换为SLMi350DB-DG。
优势二：“模拟二极管”输入级
传统光耦隔离驱动器依赖LED发光器件进行信号传输，存在LED老化这一固有缺陷。随着使用时间增长，LED的光效逐渐衰减，导致传输性能下降，最终失效。
SLMi350DB-DG的输入级采用创新的 “模拟二极管”设计，完全模拟了传统光耦的输入特性，在保持与光耦驱动器相同的驱动方式和外围电路的同时，彻底消除了LED老化问题。
优势三：14V~40V宽电源电压范围
SLMi350DB-DG的驱动器输出电源电压范围为14V至40V。这一宽范围使其能够兼容各类功率器件的栅极驱动电压要求：
标准IGBT：15V驱动
SiC MOSFET：18V-20V驱动
高压MOSFET：可灵活适配
相比传统光耦驱动器通常仅支持10V-30V的范围，SLMi350DB-DG的40V上限提供了更充裕的设计余量。
优势四：30V输入反向耐压
SLMi350DB-DG的输入级具备高达30V的反向耐压能力。在工业现场，信号线缆的误接线、插拔瞬态、静电放电等场景司空见惯——30V的反向耐压有效保护了输入级免受反向电压冲击的损坏，增强了接口的健壮性，降低了现场故障率。
优势五：-40°C至150°C超宽结温
SLMi350DB-DG的工作结温范围覆盖-40°C至150°C。这一超宽温特性使其能够从容应对：
光伏逆变器的户外暴晒环境（机内温度可达85°C以上）
电机驱动器的密闭高温机箱
北方严寒地区的户外设备（低至-40°C）
这一150°C的高温耐受能力，结合3.75kVRMS的高隔离耐压和>7.0mm的爬电距离，使SLMi350DB-DG能够适应最严苛的工业应用环境。
器件提供大于7.0mm的爬电距离和电气间隙，相对漏电起痕指数（CTI）>600V。
四、同系列与竞品对比

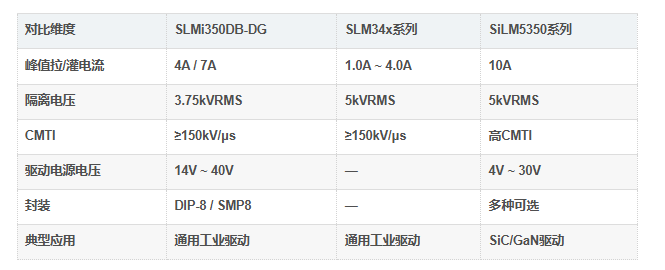

4.2 与数明半导体同系列产品对比
数明半导体提供多款光耦兼容隔离驱动器，覆盖不同驱动电流等级：

五、产品应用领域：从电机驱动到新能源的广泛覆盖
SLMi350DB-DG凭借其4A/7A强劲驱动、150kV/μs高CMTI、120ns低传播延迟、3.75kVRMS隔离耐压和光耦兼容引脚等综合优势，在众多对可靠性、功率密度和效率有严苛要求的功率变换应用场景中发挥着不可替代的作用。
1. 电机驱动与伺服控制（核心应用）
应用场景：交流电机驱动器、伺服驱动器、变频器、数控机床、机器人关节驱动
核心价值：电机驱动系统是工业现场最强的电磁干扰源之一。SLMi350DB-DG的150kV/μs高CMTI有效防止共模干扰导致功率管误触发；7A强灌电流确保功率管快速关断，降低开关损耗；120ns低传播延迟支持高PWM频率，实现更平滑的电机控制。已成功应用于变频器、伺服等工业电机驱动领域。
2. 光伏逆变器与新能源
应用场景：组串式光伏逆变器、集中式光伏逆变器、风电变流器
核心价值：光伏逆变器工作在户外暴晒环境中，机内温度高、温差大——SLMi350DB-DG的-40°C至150°C宽结温范围确保了在极端环境下的长期可靠运行。3.75kVRMS高隔离电压满足光伏系统的高压安规要求。数明半导体的隔离驱动产品被光伏新能源、储能客户广泛采用。
3. 不间断电源（UPS）
应用场景：在线式UPS、工业UPS的DC-AC逆变及AC-DC辅助充电部分
核心价值：在UPS系统中，SLMi350DB-DG可用于逆变级的半桥结构驱动和整流级的功率开关驱动-。其光耦兼容引脚使得在光耦供货紧张时，可快速切换至SLMi350DB-DG而无需修改PCB-。已在UPS等不同领域客户测试通过。
4. 电动汽车充电与储能
应用场景：EV充电桩模块、车载充电器（OBC）、储能系统变流器
核心价值：充电桩和储能系统对可靠性和功率密度有着极高要求。SLMi350DB-DG的全固态电容隔离技术提供了远超光耦的长期可靠性；4A/7A驱动能力满足大功率IGBT和SiC MOSFET的驱动需求。广泛应用于EV充电和储能领域。
5. 大功率开关电源（SMPS）
应用场景：服务器电源、通信电源、工业电源模块
核心价值：在高密度开关电源中，SLMi350DB-DG的120ns低传播延迟和35ns低脉宽失真确保了高开关频率下的精准时序控制。30V输入反向耐压和150kV/μs高CMTI保障了在复杂电磁环境中的稳定运行。
6. 感应加热与焊接设备
应用场景：感应加热电源、工业焊接设备
核心价值：感应加热和焊接设备工作在高频、大电流的恶劣工况下。SLMi350DB-DG的超高CMTI和宽温工作能力确保了在这些极端条件下的可靠驱动。
六、为什么选择SLMi350DB-DG？
引脚兼容P2P替代光耦：不改PCB，直接升级，零设计风险
4A/7A不对称强劲驱动：7A灌电流尤其擅长快速关断，有效应对米勒效应，降低关断损耗
150kV/μs业界领先CMTI：强电磁干扰环境中的可靠通信保障
120ns最大传播延迟 + 35ns最大脉宽失真：精准时序控制，支持高频开关
3.75kVRMS高隔离耐压：UL 1577认证，满足高压系统的安规要求
“模拟二极管”输入级：无光衰、无老化，长期可靠性远超光耦
-40°C至150°C超宽结温：从极寒户外到高温工业现场，各类严苛环境的可靠之选
14V~40V宽电源电压 + 30V输入反向耐压：兼容各类功率器件，接口健壮性卓越
