一、产品介绍
W25X40CLSNIG是华邦电子（Winbond Electronics）推出的一款4M-bit串行NOR Flash存储器芯片。它属于华邦25X系列产品线，以紧凑的SOIC-8封装，标准SPI接口、双I/O模式，超低功耗和卓越的可靠性，广泛用于工业控制、通信设备、消费电子、物联网等场景，适合代码存储、语音和数据记录等需求。

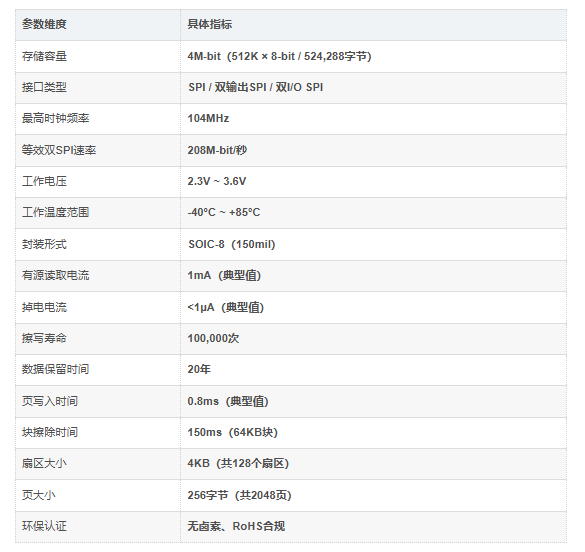

二、核心参数

三、核心技术与特点：七大维度定义中低密度存储标杆
特点一：标准SPI接口+双I/O模式，极简互联
W25X40CLSNIG采用标准的串行外设接口（SPI） ，仅需4根引脚（串行时钟、片选、串行数据输入/输出）即可完成与MCU的连接。相比并行Flash动辄几十个引脚的传统方案，SPI接口大幅减少了MCU的引脚占用，使PCB设计更简洁、布线更轻松。
此外，芯片还支持高性能双输出SPI以及双I/O SPI模式。在双SPI模式下，数据传输速率可达208M-bit/秒，相当于标准SPI时钟频率的两倍。
特点二：104MHz高速读取，等效208MHz双SPI速率
W25X40CLSNIG支持最高104MHz的SPI时钟频率。当使用快速读取双输出指令时，等效时钟速率可达208MHz。快速读取双输出指令非常适合在系统上电时快速将代码从Flash下载到RAM，或用于将代码段缓存到RAM中执行的应用场景。
特点三：超低功耗设计，电池供电设备
功耗是W25X40CLSNIG最突出的优势之一：
在掉电模式下不足1µA的电流消耗，使其成为电池供电设备和7×24小时不间断运行系统。对于物联网终端、无线传感器节点等对续航有严苛要求的场景，W25X40CLSNIG的低功耗特性可直接延长设备的电池寿命。
特点四：灵活的存储架构，精细化管理
W25X40CLSNIG提供了多层次的存储管理粒度：
特点五：高效的“连续读取模式”，支持真XIP（就地执行）
W25X40CLSNIG支持高效的“连续读取模式”（Continuous Read Mode） 。在该模式下，仅需极少的指令开销即可读取地址。这一特性使得真正的XIP（eXecute In Place，就地执行）操作成为可能，系统可以直接从Flash执行代码，无需将代码先加载到RAM中，从而节省RAM空间、提升系统启动速度。
特点六：完善的数据保护与安全特性
W25X40CLSNIG集成了完善的数据保护与安全机制：
多重保护机制确保了在复杂的系统运行环境中，关键固件和配置数据不会被意外篡改或损坏。
特点七：工业级可靠性，10万次擦写+20年数据保持
W25X40CLSNIG的擦写寿命高达100,000次，数据可保留20年。工作温度范围覆盖-40°C至+85°C，符合工业级（Industrial Level） 应用标准。无论是高温的工业现场、严寒的户外设备，还是长期运行的服务器系统，W25X40CLSNIG都能提供稳定可靠的存储服务。
四、同系列对比：精准定位，按需选择

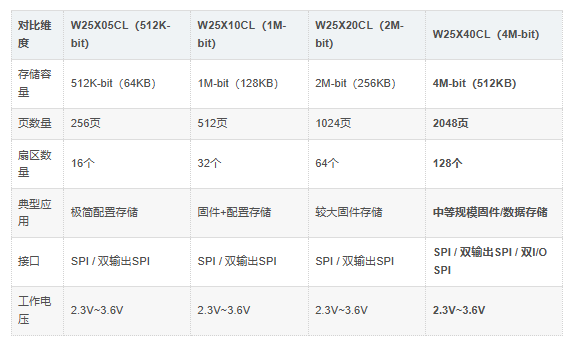

3.1 25X系列内部对比
华邦25X系列串行闪存产品线覆盖从512K-bit到8M-bit的完整容量梯队。W25X40CLSNIG（4M-bit）位于该产品线的中端密度区间：

五、产品应用领域：从物联网到工业控制的广泛覆盖
W25X40CLSNIG凭借其4M-bit适中容量、104MHz高速性能、1mA超低功耗、工业级宽温（-40°C~+85°C）和标准SPI接口等综合优势，在众多对空间、功耗和成本敏感的嵌入式应用场景中发挥着重要作用。
1. 物联网（IoT）终端设备
应用场景：智能传感器节点、无线数据采集器、智能家居网关、环境监测设备、智能表计
核心价值：W25X40CLSNIG的超低功耗特性（有源1mA/掉电<1µA） 可显著延长物联网设备的电池续航时间；SOIC-8小封装适配物联网终端的小型化设计需求；标准SPI接口兼容STM32、ESP系列、Arduino等主流主控平台。
具体应用包括：
固件存储：存储设备固件，支持OTA远程升级
配置参数存储：存储网络设置、传感器阈值等
数据记录：记录传感器数据（如温度、湿度等）
安全存储：存储加密密钥、访问控制列表
2. 工业控制与自动化
应用场景：PLC控制器、工业仪表、电机驱动器、远程终端单元（RTU）、工业机器人
核心价值：-40°C~+85°C的宽温工作范围使其能够适应恶劣的工业现场环境；10万次擦写寿命和20年数据保留确保在长期运行中的可靠性。W25X40CLSNIG可用于存储工业设备的应用程序代码、工艺参数和运行日志。
3. 消费电子
应用场景：智能手机、平板电脑、笔记本电脑、智能音箱、智能家电、游戏外设
核心价值：W25X40CLSNIG可用于存储固件、操作系统、应用程序、用户数据和配置参数。在智能手机和平板电脑中存储操作系统和应用程序，在智能家电中存储运行参数和用户设置。
4. 通信与网络设备
应用场景：无线路由器、DSL调制解调器、光猫、交换机、通信模块
核心价值：华邦的NOR Flash产品已被全球各大无线网络、DSL调制解调器等厂商广泛采用。W25X40CLSNIG的连续读取模式和XIP支持使系统可以直接从Flash执行代码，减少RAM占用、提升启动速度-。可用于存储设备固件、BIOS和配置参数。
5. 汽车电子
应用场景：车载信息娱乐系统、导航系统、T-BOX（车载通信终端）
核心价值：W25X40CLSNIG适用于汽车电子中对可靠性和温度适应性要求较高的非安全关键应用。其-40°C~+85°C宽温特性和高可靠性使其能够满足汽车电子的严苛工作环境要求。在信息娱乐系统中存储地图、音乐和视频内容，在导航系统中存储详细地图数据。
6. 医疗电子
应用场景：便携式医疗设备、患者监护仪、医疗传感器
核心价值：W25X40CLSNIG适用于医疗设备中对数据可靠性和低功耗有要求的应用场景。可用于存储设备配置参数、患者数据和运行日志。
7. 安全与身份认证
应用场景：智能卡、安全令牌、加密模块、金融科技（Fintech）设备
核心价值：W25X40CLSNIG支持JEDEC标准制造商和设备标识，带有64位唯一序列号（UID） ，为设备身份认证和安全存储提供了硬件基础。
六、为什么选择W25X40CLSNIG？
4M-bit恰到好处的容量：512KB的存储空间，足以存储绝大多数嵌入式系统的固件、启动代码和配置数据，既不浪费也不捉襟见肘。
104MHz高速+等效208MHz双SPI：传输速率“可与8位和16位并行闪存相媲美”，满足系统上电快速启动和XIP执行需求。
超低功耗（1mA有源/<1µA掉电） ：电池供电设备和7×24小时运行系统的理想选择。
工业级宽温（-40°C~+85°C） ：适应从极寒到高温的各类严苛环境。
标准SPI接口+双I/O模式：仅需4根引脚，极简互联，兼容所有主流MCU平台。
灵活的存储架构：4KB扇区/32KB块/64KB块多级擦除粒度，精细化管理存储空间。
连续读取模式+真XIP支持：仅需极少指令开销即可读取地址，支持代码就地执行。
完善的数据保护：硬件写保护、软件写保护、写使能锁存、UID、OTP等多层次安全机制。
10万次擦写+20年数据保持：长期可靠运行的有力保障。
丰富的封装选项：从SOIC-8到USON-8，从150mil到208mil，6种封装适配各类设计需求。
