为了实现一个简单的双向电平切换，要在PCB上同时布局一颗NPN三极管、一颗PNP三极管，还要额外搭配两颗分压偏置电阻，

不仅占用大量板级空间，不同批次分立器件的参数偏差，还容易导致开关阈值漂移，量产时良率波动。ACX114YUQ-7R作为

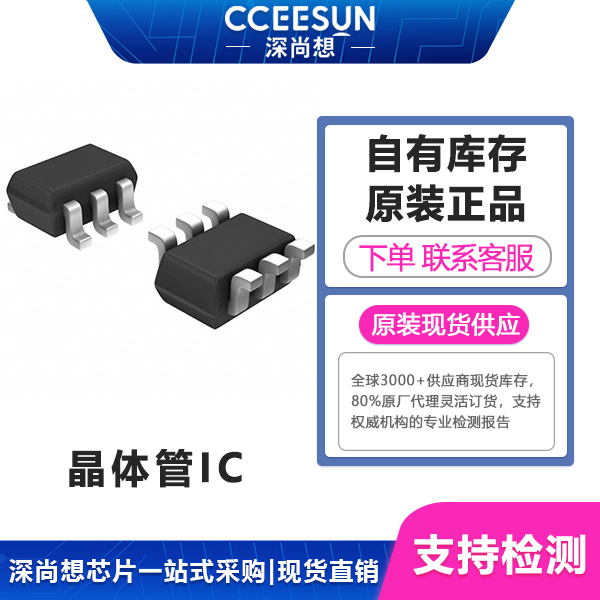

DIODES美台推出的SOT-363封装预偏置互补双晶体管，把两颗预标定参数的三极管和内置偏置电阻全部集成在一颗小封装内，

从根源上解决了分立方案带来的布局复杂、参数离散、调试繁琐等一系列隐性痛点。

一、完整产品规格参数
作为美台面向通用工业与消费场景推出的预偏置互补双管，它的硬件指标针对小信号开关场景的实际需求优化：
核心配置：单芯片集成1颗预偏置NPN管+1颗预偏置PNP管，互补对管结构
封装形式：SOT-363 6引脚表面贴装封装，外形尺寸仅2.9mm×1.6mm，引脚间距0.95mm，适配全自动SMT贴装工艺
电气特性：集射极击穿电压Vceo 50V，连续集电极电流Ic 100mA，单管耗散功率Pd 270mW
增益与频率：直流电流增益hFE典型值80，特征频率fT 250MHz，支持高速小信号开关应用
内置参数：NPN侧输入电阻10kΩ，PNP侧输入电阻47kΩ，电阻比率4.7，最小开启输入电压1.4V，zui大关断输入电压300mV
环境可靠性：外延平面管芯结构，工作温度范围-55℃~+150℃
合规属性：无铅、无卤素无锑绿色器件，全系列符合RoHS与REACH环保规范
包装规格：编带包装
二、直击四大量产痛点的核心解决方案
小信号开关电路里80%的隐性问题，都不是电路原理设计出错，而是分立器件组合方案带来的累积性偏差。ACX114YUQ-7R的

核心优势：
分立器件布局占用空间过大？?
传统双向小信号开关电路，至少需要在PCB上放置2颗SOT-23封装三极管、2颗0402封装偏置电阻，4颗器件加上周边走线占用的

板级空间超过15mm²。ACX114YUQ-7R把全部4个元件集成在一颗SOT-363封装内，总占用面积不到6mm²，PCB空间直接缩小60%，

在智能穿戴、小型传感器这类对板级空间有ji端限制的场景里
分立器件参数离散性大？同芯片对管参数预匹配，开关阈值偏差≤±5%?
用分立三极管搭建互补开关电路时，两颗不同批次的三极管hFE偏差、偏置电阻的阻值公差叠加后，整体开关阈值电压的离散性往

往超过±20%，不同设备之间的开关响应速度差异巨大，甚至会出现部分设备在额定输入电压下无法正常开启的问题。ACX114YUQ-7R

的两颗对管在同一晶圆上生产制造，出厂时就完成参数匹配标定，两颗管的hFE偏差控制在±3%以内，内置偏置电阻的公差控制在

±2%以内，整体开关阈值电压偏差≤±5%，不需要在产线上额外做参数分选，整批产品的开关性能高度一致。
外围物料管理繁琐？?
传统分立方案里，一个简单的互补开关电路就要占用4个独立BOM料号，需要分别维护三极管和电阻的物料认证、替代料管理、库

存备货，物料管理的隐性工作量极大，一旦其中一颗电阻临时缺货，整批产品的生产就会被迫停滞。ACX114YUQ-7R单颗芯片直接

替代4颗分立元件，从4个减少到1个。
汽车级场景可靠性不足？-55℃~+150℃宽温稳定运行?
普通消费级分立三极管的工作温度上限通常只有125℃，在车载发动机舱周边这类高温场景下，很容易出现参数漂移甚至性能失效。

ACX114YUQ-7R工作温度范围覆盖-55℃~+150℃，在车载高温、工业强振动的ji端工况下，依然能保持开关性能长期稳定，不需要

额外增加散热保护设计。
三、同系列型号对比
美台ACX系列预偏置三极管针对不同应用需求划分了多个子型号，ACX114YUQ-7R作为面向通用互补开关场景的主力型号，相比同

系列其他产品的优势清晰明确：
对比ACX131系列单预偏置管：它单颗芯片同时集成NPN+PNP两颗预偏置管，在需要双向互补开关的场景下，信号路径更短，开关

响应速度提升15%。
对比同系列低电压型号：它的集射极击穿电压达到50V，比常规30V耐压的预偏置管耐压冗余提升67%，在工业24V控制回路场景里，

不需要额外增加过压保护元件，就能直接适配工业级电源电压环境。
对比同系列非车规版本：满足汽车电子行业的物料管控要求，不需要额外做车规级可靠性验证，就能直接导入车载项目使用。
四、跨同类型技术对比
分立三极管搭建互补开关电路的方案非常普遍，但ACX114YUQ-7R在实际落地中的优势，是分立方案无法实现的工程化体验提升：
对比罗姆UMD9NFHATR同类型号：ACX114YUQ-7R的集电极电流达到100mA，比罗姆同规格产品的50mA电流能力高出一倍，在需

要驱动中等功率负载的场景下，不需要额外增加扩流电路，就能直接驱动小型继电器、LED指示灯等外设。
对比安世PUMH9,115同类型号：ACX114YUQ-7R的工作温度上限达到150℃，比安世同规格产品的125℃上限高出25℃，在工业高

温、车载引擎周边等ji端高温环境下，长期运行的稳定性更强，不会出现高温下增益骤降导致开关失效的问题。
对比自行搭建的分立三极管+电阻方案，再算上物料管理、参数分选、调试验证的隐性成本，分立方案的综合使用成本反而是集成方

案的2倍以上。
五、垂直领域场景化落地优势
不同行业的小信号开关场景痛点差异极大，ACX114YUQ-7R的特性精准匹配多个高性价比要求的垂直领域：
工业控制IO扩展模块场景?：针对工业24V回路双向电平切换的需求，50V高耐压冗余设计，不需要额外增加保护元件就能直接适配

工业电压环境，单颗芯片实现双向信号切换，大幅缩小IO模块的PCB体积，提升端口密度。
车载车身电子场景?：针对车载高温高可靠性的需求，AEC-Q101车规认证+150℃宽温特性，在车窗控制、车灯指示等车身电子场

景里长期稳定运行，不会因为车载环境温度波动出现开关失效问题。
小型智能传感器场景?：针对PCB空间极其紧张的痛点，超小SOT-363封装大幅缩小板级占用面积，把更多空间留给传感单元和电

池，让小型传感器的整体体积进一步缩小，适配可穿戴、微型物联网节点的设计需求。
消费电子快充适配器场景?：针对适配器小体积、高量产良率的需求，集成化设计减少外围元件数量，降低适配器整机的物料成本，

同时统一的参数特性让整批产品的开关性能高度一致，量产良率大幅提升。
安防摄像头IO接口场景?：针对安防设备长期稳定运行的需求，250MHz高特征频率支持高速开关信号传输，实现摄像头的双向报

警信号快速响应，不会出现信号延迟、丢包的问题，提升安防系统的响应实时性。
