在精密仪器、医疗设备、工业传感器和温度测量等对直流精度有着极致要求的应用场景中，运算放大器的失调电压和

温漂往往是限制系统性能的瓶颈。传感器的微弱信号——无论是热电偶的微伏级输出、压力传感器的毫伏级电桥信号，

还是电流检测电阻上的压降——都需要经过运放的高精度放大才能被ADC精确采集。而运放自身的失调电压、温漂和

1/f噪声，会直接叠加在有用信号上，导致测量误差。
传统的精密运放通过激光修调或斩波技术来降低失调，但往往需要在精度、功耗、带宽或成本之间做出妥协。ADI

AD8538AUJZ-REEL7 正是为打破这一性能瓶颈而生的零漂移精密运算放大器。它采用ADI先进的自稳零（Auto-Zero）

技术，在SOT-23-5超小型封装内实现了最大10µV的输入失调电压、仅50nV/°C的温漂、0.4µV峰峰值低频噪声的卓越

直流性能，同时提供了1.3MHz的带宽和0.7V/µs的压摆率。凭借轨到轨输入/输出、低功耗和宽电源电压范围，AD8538

为各类高精度、低功耗、空间受限的信号链应用提供了一套高性能、高集成度、高性价比的精密放大解决方案。
一、产品介绍：零漂移精密运算放大器的性能标杆

AD8538AUJZ-REEL7是Analog Devices（ADI） 推出的一款零漂移、轨到轨输入/输出（RRIO）精密运算放大器。它

属于AD8538系列，采用SOT-23-5超小型封装，以卷带形式供货（REEL7后缀表示标准卷带包装）。

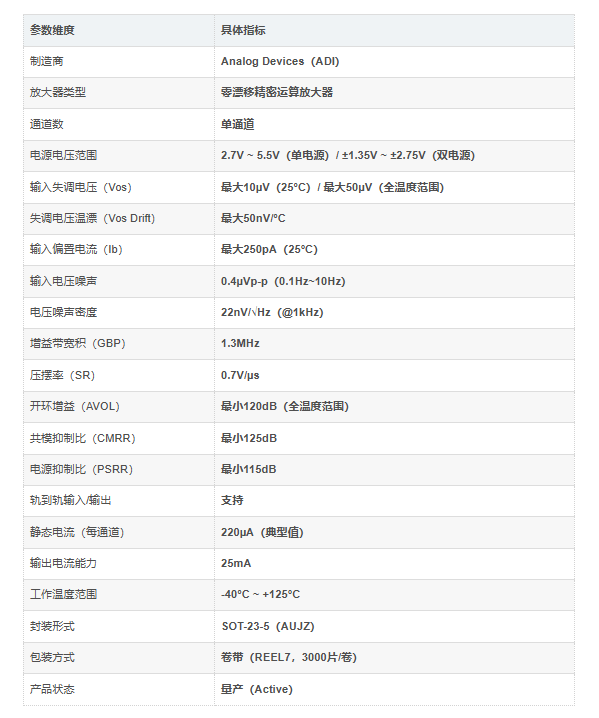

核心参数一览

AD8538AUJZ-REEL7的核心竞争力在于其零漂移架构——通过自稳零（Auto-Zero）技术，将失调电压、温漂和低

频1/f噪声降至极致。在SOT-23-5封装的超小占板面积内，它提供了最大10µV的失调电压和50nV/°C的温漂，使系统

无需定期校准即可长期保持高精度。
二、核心技术：自稳零架构与极致直流性能的完美融合
特性一：自稳零（Auto-Zero）技术
AD8538采用自稳零（Auto-Zero）架构，这是其实现极致直流性能的核心。传统精密运放的失调电压主要源于输入

级晶体管的失配，这种失配会随温度和时间变化，导致测量误差。自稳零技术通过以下方式解决这一问题：
采样与校正：芯片内部包含一个辅助（校正）放大器。在特定的时钟相位，该放大器会采样主放大器的输入失调电

压，并将其存储在一个内部的采样电容上。
失调抵消：在下一个时钟相位，存储的失调电压会被用来抵消主放大器在工作时的实际失调。
连续更新：这个过程以数kHz的频率持续进行，确保在整个工作温度和时间内，失调电压都被动态校正到极低的水平。
这一技术带来的关键优势是：
极低的初始失调电压：最大仅10µV
极低的温漂：仅50nV/°C，无需校准即可长期保持高精度
极低的1/f噪声：在0.1Hz至10Hz范围内，噪声峰峰值仅0.4µVp-p
特性二：轨到轨输入/输出（RRIO）
AD8538支持轨到轨输入和轨到轨输出。输入共模范围从负电源轨以下0.1V延伸至正电源轨以上0.1V；输出摆幅在5V

供电、10kΩ负载下，可分别达到4.99V和5mV（接近电源轨） 。这一设计在低电压单电源系统中尤为重要，可确保

ADC的输入范围被充分利用。
特性三：低功耗与宽电源电压范围
AD8538的每通道静态电流仅220µA，同时支持2.7V至5.5V的单电源或±1.35V至±2.75V的双电源工作。2.7V的低压启

动使其适用于3V电池供电的便携设备；5.5V上限则兼容标准的5V工业系统。
三、核心优势：四大维度定义精密运放新标杆
优势一：极致直流精度——10µV最大失调电压 + 50nV/°C温漂
AD8538的10µV最大失调电压和50nV/°C温漂，使其在同类产品中处于领先水平。在热电偶测温、压力传感器信号调

理、电流检测等应用中，这一精度意味着无需系统级校准即可实现高精度测量。例如，在热电偶应用中，10µV的失调

等效于约0.25°C的温度误差（K型热电偶），而AD8538的温漂在全温度范围内仅贡献约0.85µV的额外误差。
优势二：极低低频噪声（0.4µVp-p，0.1Hz~10Hz）
AD8538在0.1Hz至10Hz频带内的噪声峰峰值仅0.4µV。这一特性使其在低频精密测量（如称重传感器、热电偶、pH计、

气体传感器等）中具有独特优势——即使在高增益（如1000倍） 配置下，输出端的噪声仍可控制在毫伏级别，确保ADC

的有效位数不被运放噪声所限制。
优势三：高共模抑制比（CMRR 125dB）
AD8538的CMRR典型值高达125dB。在桥式传感器、电流检测等应用中，共模干扰无处不在。125dB的CMRR意味着共

模信号被有效抑制，只有差分信号被精确放大，从而确保了测量的准确性。
优势四：SOT-23-5超小型封装 + 220µA低功耗
AD8538采用SOT-23-5封装（尺寸约2.9×1.6mm），在提供精密性能的同时，占板面积极小。220µA的静态电流使其适用

于电池供电的便携设备和多通道系统。相比传统的SOIC-8封装精密运放，SOT-23-5封装节省了超过70%的PCB面积。
四、同型号与竞品对比：精准定位，按需选择

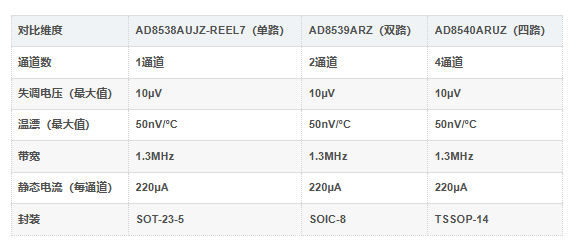

4.1 AD8538系列内部对比
AD8538系列提供单通道（AD8538）、双通道（AD8539）和四通道（AD8540）版本，以及多种封装选项：

五、产品应用领域：从精密测量到医疗设备的广泛覆盖
AD8538AUJZ-REEL7凭借其10µV最大失调、50nV/°C温漂、0.4µVp-p低噪声、SOT-23-5超小封装和220µA低功耗等综合

优势，在众多对直流精度和空间有严苛要求的应用场景中发挥着不可替代的作用。
1. 精密传感器信号调理（核心应用）
应用场景：热电偶放大器、RTD（铂电阻温度检测器）前端、称重传感器（负载、压力、应力）
核心价值：传感器输出的微弱信号（毫伏级甚至微伏级）需要高增益（如100-1000倍） 的精确放大。AD8538的极低失调

和温漂确保了在整个工作温度范围内零点不漂移；0.4µVp-p的低频噪声保证了在高增益下的信号清晰度；高CMRR有效抑

制了长引线引入的共模干扰。
2. 电流检测
应用场景：低侧/高侧电流检测、电池监测、电源管理、过流保护
核心价值：在电流检测中，检测电阻上的压降通常为毫伏级。AD8538的10µV最大失调意味着在小电流测量时误差极小

（例如，在10mΩ检测电阻上，10µV对应1mA的测量误差）。
3. 便携式医疗设备
应用场景：脉搏血氧仪、心电图（ECG）前端、体温计、血糖仪
核心价值：医疗设备要求高精度、低噪声和低功耗。AD8538的SOT-23-5超小封装适配便携设备的紧凑设计；220µA的低

功耗延长了电池续航时间。
4. 工业过程控制
应用场景：压力变送器、温度变送器、液位传感器、气体检测
核心价值：工业传感器需要长期稳定性和高可靠性。AD8538的零漂移架构确保了在宽温度范围（-40°C~+125°C） 内的

长期稳定性，减少了定期校准的需求。
5. 精密基准电压缓冲
应用场景：基准电压缓冲、ADC驱动、DAC输出缓冲
核心价值：精密基准源的输出需要高阻抗缓冲，以驱动负载而不影响基准精度。AD8538的轨到轨输出和高开环增益使其

成为理想的基准缓冲器。
6. 电池供电设备
应用场景：便携式仪器、手持测量设备、无线传感器节点
核心价值：2.7V低电压启动和220µA低静态电流，使AD8538在3V纽扣电池供电的设备中表现优异。
7. 主动滤波器
应用场景：低通滤波器、带通滤波器、抗混叠滤波器
核心价值：在有源滤波器中，运放的带宽和直流精度同样重要。AD8538的1.3MHz带宽和高直流精度使其适用于低频精密

滤波器。
六、为什么选择AD8538AUJZ-REEL7？
极致直流精度：最大10µV失调电压 + 50nV/°C温漂，无需校准即可长期保持高精度。
极低低频噪声（0.4µVp-p，0.1~10Hz） ：微弱信号高增益放大的理想之选。
轨到轨输入/输出（RRIO） ：最大化动态范围，适配低压单电源系统。
SOT-23-5超小型封装：节省超过70%的PCB面积，适合高密度和便携设计。
220µA低功耗：电池供电和多通道系统的理想选择。
高CMRR（125dB）和PSRR（115dB） ：抗干扰能力强，复杂环境下的可靠之选。
2.7V~5.5V宽电源范围：兼容3V和5V系统，灵活性高。
-40°C~+125°C宽温工作：工业级温度范围，适应严苛环境。
