在光纤通信、医疗诊断、工业激光监测和化学分析等前沿应用中，精确测量宽动态范围的光电流信号是系统设计的

核心挑战。从纳安级（nA）的微弱信号到毫安级（mA）的强信号，动态范围跨度可达数个数量级。传统的线性跨阻

放大器（TIA）虽然在一定范围内表现良好，但面对如此宽泛的输入范围时，往往需要在增益设置和饱和保护之间做

出妥协，增加了系统复杂度和成本。
对数放大器（Logarithmic Amplifier）因其独特的信号压缩特性，可将宽动态范围的输入信号映射为窄范围的输出电压，

从而简化后续的信号处理和模数转换。ADI ADL5304ACPZ-R7 正是为满足这一需求而生的高性能对数转换器。它采用

先进的SiGe工艺制造，在超小型LFCSP封装内实现了超过10个数量级的动态范围、60MHz的宽带宽和2.5nA至5mA的

电流输入范围。凭借低噪声、高精度、宽温度范围和极佳的稳定性，ADL5304为各类需要精确测量宽动态范围光电流

的应用提供了一套高性能、高集成度、易用的信号调理解决方案。
本文将从产品介绍、核心技术、核心优势、同系列对比、应用领域等维度，对ADL5304ACPZ-R7进行全方位深度解析。
一、产品介绍：宽动态范围对数转换器的性能之选
ADL5304ACPZ-R7是Analog Devices（ADI） 推出的一款高速对数转换器，专为光纤系统中的宽动态范围信号调理而

设计。它属于ADI的光学对数放大器系列，采用16引脚LFCSP（3mm × 3mm） 超小型封装，以卷带形式供货。

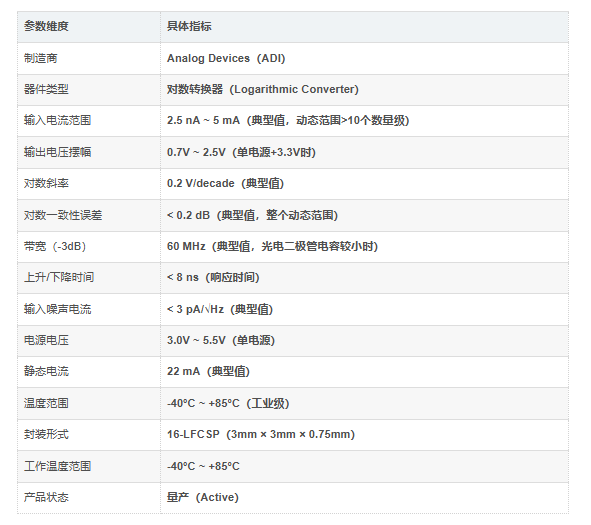

核心参数一览

ADL5304将高精度对数放大与快速响应相结合，可在2.5nA至5mA的宽输入电流范围内提供对数输出。其60MHz的

带宽和小于8ns的上升/下降时间使其能够捕捉高速信号变化，而2.5nA的低输入电流噪声则确保了微弱信号测量的

准确性。该器件在-40°C至85°C的工业级温度范围内稳定工作，满足苛刻环境的应用需求。
二、核心技术：三大特性定义对数放大器新标准
特性一：宽动态范围对数转换——超过10个数量级的信号压缩
ADL5304的核心能力在于其宽动态范围的对数转换。它采用分段线性近似法实现精确的对数函数。器件通过一系列

内部增益级和求和网络，将输入电流（I_IN）转换为与对数成比例的电压输出。
其工作原理可概括为：输入电流经过精密对数放大器的核心电路，产生一个与输入电流的对数成正比的电压信号。

通过内部的精密电阻网络和基准电压源，输出信号被调整为标准的0.2V/decade斜率，便于后续处理。
这一对数转换能力将10个数量级（100亿倍）的动态范围压缩到仅约1.8V的输出电压范围内，极大简化了后续的模

数转换电路设计，降低了对高分辨率ADC的需求。
特性二：60MHz带宽与快速响应——捕捉高速光信号变化
ADL5304的-3dB带宽高达60MHz，上升/下降时间小于8ns。这一高速性能使其能够捕捉高速光信号的动态变化。在

光纤通信系统中，这意味着可以精确跟踪突发模式的光功率变化；在激光雷达（LiDAR）和脉冲光测量中，则可捕获

窄至数纳秒的脉冲信号。
特性三：低噪声与高精度——微弱信号的精准测量
ADL5304的输入噪声电流密度仅<3 pA/√Hz，在测量微弱光电流时提供了极高的信噪比。其对数一致性误差典型值

<0.2dB，确保了在整个动态范围内测量的一致性和可靠性。这些特性使其在需要高精度光功率测量的应用中表现出色。
三、核心优势：四大维度定义对数放大器新标杆
优势一：超宽动态范围（2.5nA至5mA）——一芯覆盖，无惧大动态变化
ADL5304的超过10个数量级的动态范围是其最具差异化的优势。在光纤通信中，信号强度可能在数毫秒内从nA级跃

升到mA级；在激光雷达中，回波信号的动态范围甚至更大。ADL5304无需外部增益切换即可线性响应，显著简化了

系统设计。
优势二：高集成度——集成温度补偿，减少外部元件
ADL5304内部集成了精密温度补偿电路，可在-40°C至85°C的温度范围内维持稳定的对数斜率和截距。这一特性免去

了外部温度补偿电路，减少了外部元件数量，提升了系统的长期稳定性和可靠性。
优势三：超小型封装（3×3mm）
ADL5304采用16引脚LFCSP封装，尺寸仅3mm×3mm。在多通道光模块或紧凑型手持式光功率计中，这一超小封装

可显著节省PCB面积，支持更高密度的系统集成。
优势四：低功耗——22mA静态电流，适合便携设备
ADL5304的静态电流为22mA（3.3V供电时约73mW） ，功耗远低于同类分立器件方案。这使得它非常适合手持式光

功率计、便携式光谱仪等对功耗有要求的电池供电设备。
四、同系列与竞品对比
ADL5304属于ADI光学对数放大器产品线，与ADL5303、ADL5310等共同构成不同性能等级的产品矩阵。

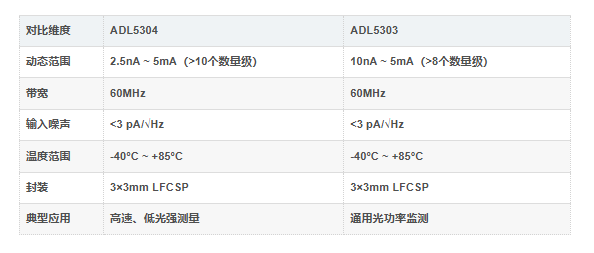

4.1 ADL5304 vs ADL5303

五、产品应用领域：从光纤通信到医疗诊断的广泛覆盖
ADL5304凭借其宽动态范围、高速响应、低噪声和超小封装等综合优势，在众多对光电流测量有严苛要求的应用场景

中发挥着不可替代的作用。
1. 光纤通信（核心应用）
应用场景：光收发模块（SFP/QSFP）、突发模式接收机、光功率监测、光时域反射仪（OTDR）
核心价值：ADL5304是光纤通信系统中光功率监测的理想选择。其2.5nA至5mA的宽输入范围可覆盖从极微弱信号到强

信号的全动态范围，适用于突发模式光接收机。60MHz带宽和<8ns响应时间使其能够快速捕捉突发数据包的光功率变

化，用于系统的功率控制和故障检测。
2. 激光雷达（LiDAR）与测距
应用场景：激光雷达接收前端、脉冲激光测距仪
核心价值：LiDAR系统中的回波信号动态范围极大。ADL5304的对数转换特性可将宽范围的回波信号压缩为窄范围电压

输出，简化了后续的信号处理。其快速响应时间能够捕捉窄脉冲信号，在自动驾驶和工业测距中表现突出。
3. 医疗诊断与生物光子学
应用场景：血氧仪、荧光检测、流式细胞仪、DNA测序仪
核心价值：生物光学检测中的光信号通常极其微弱且动态范围宽。ADL5304的低输入噪声（<3 pA/√Hz） 确保了微弱荧

光的高信噪比测量；宽动态范围可适应不同浓度的样本测量。在便携式医疗设备中，其低功耗和小封装优势尤为突出。
4. 工业激光监测与控制
应用场景：激光功率计、激光加工过程监控、紫外固化监测
核心价值：在激光加工中，实时监测激光功率对保证加工质量至关重要。ADL5304可精确测量从微弱散射光到直接入射

光的宽动态范围信号，为闭环功率控制提供精确反馈。
5. 化学分析与光谱学
应用场景：紫外-可见分光光度计、荧光光谱仪、气相色谱检测器
核心价值：光谱分析需要精确测量透射光或发射光的强度。ADL5304的高线性度和宽动态范围使其适用于从高浓度到低

浓度样本的测量，提升分析精度。
6. 环境监测
应用场景：空气质量监测（气溶胶检测）、水质分析（浊度计）
核心价值：环境监测中的光散射或光吸收测量同样面临宽动态范围的挑战。ADL5304可提供高灵敏度、宽动态范围的信

号调理能力。
7. 科研仪器
应用场景：粒子探测器、天文光子学、量子光学实验
核心价值：前沿科学研究中的光电信号往往动态范围极大、信噪比要求极高。ADL5304凭借其高精度、低噪声和宽动态

范围，成为这些高端科研仪器的关键组件。
六、为什么选择ADL5304ACPZ-R7？
超过10个数量级的动态范围：覆盖2.5nA至5mA的极致范围，无需外部增益切换。
60MHz高带宽与<8ns快速响应：捕捉高速光信号变化，适合突发模式通信和脉冲光测量。
<3 pA/√Hz超低输入噪声：确保微弱光信号的高信噪比测量。
0.2dB对数一致性误差：确保整个动态范围内的高精度测量。
集成温度补偿：-40°C至85°C稳定工作，适应严苛环境。
3×3mm超小型LFCSP封装：高密度集成系统的最佳选择。
单电源3.0V~5.5V工作：兼容各类系统电源，无需负电源。
广泛的应用兼容性：从光纤通信到医疗诊断，覆盖多种光电流测量场景。
