一、产品详细介绍
TM52F1376是TENX/海速芯推出的增强型高速8051架构8位微控制器，该芯片采用SSOP24封装（150mil），工作电压范

围2.2V至5.5V，工作温度覆盖-40℃至+105℃工业级标准，在保留经典8051外设功能模块的同时，通过2T架构优化将指

令执行速度提升至传统8051的六倍，可从容应对从消费电子到工业控制的多种严苛环境。
在存储资源方面，TM52F1376集成了16KB Flash程序存储器、128字节独立EEPROM数据存储器以及总计512字节SRAM（

256字节IRAM + 256字节XRAM）。Flash支持ICP在线编程和ISP在系统编程，在IAP模式下可作为EEPROM以字节方式存

取，擦写次数至少1000次，数据保存时间长达10年以上；EEPROM更支持至少5万次擦写，数据保存时间同样长达10年。
外设配置方面，该芯片提供了24通道12位ADC模数转换器（支持VCC/2.5V/3V/4V多种参考电压）、3组16位PWM、双UART

（波特率支持1200至115200，TX/RX接口可交换）、I²C主接口、内置LCD驱动器（支持COM0~3，1/2 LCD偏压）、LED驱动

器（正反扫模式和点矩阵模式，9个IO最多驱动64个LED）、15位实时计时器Timer3、标准Timer0/1/2以及看门狗定时器，最

大30个可编程I/O引脚。全引脚支持上拉下拉配置，部分引脚可设置增强灌电流能力，所有引脚均可将芯片从停止模式唤醒。
二、产品核心优势
1. 六倍指令执行速度，性能跨越式提升
TM52F1376搭载2T高速8051内核，执行指令速度比传统8051架构快约六倍。搭配最高18.432MHz快速时钟频率，在保持与

标准8051指令集完全兼容的前提下，大幅缩短了机器周期，为需要精密控制和高实时响应的应用场景提供了坚实的算力基础。
2. 24路12位ADC，模拟采集一步到位
TM52F1376集成多达24通道的12位高精度ADC，可直接实现对外部电流、电压、温度等信号的精准采样，而无需外置ADC芯

片，显著简化硬件设计。ADC支持VCC/2.5V/3V/4V多种参考电压选择，配合16阶可设置的低电压检测功能，为电池管理和传

感器信号处理提供了灵活的硬件支撑。
3. 超低功耗设计，续航能力出色
TM52F1376提供空闲、暂停和停止多种低功耗模式。在空闲模式下功耗低至16μA，待机电流仅为23μA@5V、5.5μA@3V；

停止模式下最低功耗仅0.1μA。双时钟系统支持18.432MHz快速时钟与130KHz慢速时钟并行工作，慢速时钟显著减少了预热

时间，让芯片拥有更快的上电工作速度，有效保障定时功能在待机状态下仍可精确计时。
4. 高集成度设计，BOM成本显著降低
芯片内置时钟振荡器，无需外置晶振；集成LCD/LED驱动模块，无需额外显示驱动电路开销；集成24路12位ADC，省去外置

ADC芯片；双UART和I²C接口可直接与各类外设通信，简化硬件设计。多重集成为工程师节省了大量外围元器件和PCB面积，

显著降低了整体BOM成本和开发周期。
5. 丰富的引脚定义与灵活的外设资源
TM52F1376的全引脚支持上拉和下拉，绝大部分引脚可作为ADC通道，所有引脚均可将芯片从停止模式唤醒，方便用户灵活

布板布线。3路PWM除输出脉冲外，还可单独作为定时器使用，弥补16位可自动重载定时器仅有Timer2的不足；两路UART都支

持从1200到115200的波特率，且TX和RX接口可交换，芯片使用更加灵活。
三、产品工作原理
TM52F1376基于增强型高速8051内核运行，其架构在保留标准8051指令集和外设功能模块的基础上，通过2T双时钟周期架构大

幅缩短机器周期，实现了六倍于传统8051的指令执行速度。
在信号采集端，24通道12位ADC持续对传感器信号进行采样，结合可编程增益和多档参考电压，实时解算电流、电压、温度等物

理量；在控制输出端，3组16位PWM模块根据算法输出调制信号，可直接驱动加热元件、电机或蜂鸣器，无需外置驱动芯片。
通信方面，双UART和I²C接口可同时连接无线模块、显示模组和传感器等外设，实现系统级的信息交互。芯片内置LCD/LED驱动

器，支持任意可配的COM/SEG接口，无需外置驱动芯片即可直接驱动显示面板，简化设计。此外，芯片集成了低电压复位和低电

压检测功能，提供16个LVR选项和16阶LVD设置，当供电电压低于安全阈值时自动触发保护动作，保障系统安全运行。

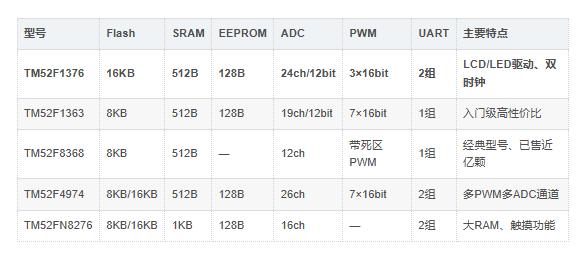

四、TM52F1376同系列型号对比
海速芯TM52系列8位8051 MCU产品线布局完善，覆盖从入门到中高端的多种应用需求。以下为同系列核心型号的关键参数对比：

五、同类型技术对比优势
对比STM32等32位MCU：TM52F1376虽然在算力上无法与32位Cortex-M内核正面竞争，但在家电控制、消费电子等场景中，8位

MCU在成本、开发复杂度、功耗控制方面具有天然优势。TM52F1376以更低的芯片成本、更简洁的外围电路（内置晶振、ADC、

LCD驱动）和更成熟的开发工具链，为不需要高算力的应用场景提供了“够用且好用”的解决方案。对于年出货量数十万至数百万台

的家电产品，选用TM52F1376可将MCU方案成本压缩至极致，同时保证性能与可靠性。
对比传统8051架构MCU（如AT89S52等） ：TM52F1376执行速度提升六倍，同时将传统8051需要外置的ADC、EEPROM、LCD

驱动、晶振等全部集成在单芯片上，显著减少元器件数量和PCB面积。传统8051方案通常需要5至8颗外围芯片才能实现同等的系统

功能，而TM52F1376仅需极少的外围元件即可完成系统设计。
对比同价位国产MCU：TM52F1376的差异化优势在于“大存储+全外设+高可靠”的组合。16KB Flash搭配24通道12位ADC、双UART、

LCD/LED驱动和5万次擦写EEPROM的组合，在同价位8位MCU中属于顶配水平。此外，-40℃~+105℃的宽温范围和2.2V~5.5V的

宽电压范围，使其能够覆盖比消费级芯片更广泛的应用场景。
六、应用领域优势
TM52F1376-SSOP24凭借其高集成度、大容量存储和优异的性价比，已在多个主流市场领域得到广泛应用：
智能家电领域——在智能电源板方案中，TM52F1376接收电能计量芯片的脉冲信号并计算控制继电器的功率值，待机功耗低至

23μA@5V，配合继电器联动控制实现主从插座的智能通断，工作效率显著提升。在咖啡机方案中，芯片集成了触摸模块、LED/LCD

显示驱动和多路PWM输出，用户可通过智能触摸设置功能，温度检测实时显示，配合完善的保护系统实现科学酿制。此外，在面

包机、电饭煲、速热饮水机等产品中同样表现出色。
个人护理电子——在直发器方案中，TM52F1376集成24通道12位ADC实现精准温度采样，无需外置ADC芯片；提供多个双边大驱

动输出的IO口，可直接驱动加热元件，有效简化外围电路设计。在电子烟方案中，空闲模式功耗低至16μA，内置上电复位电路，满

足便携设备对低功耗的严苛要求。在电动剃须刀中，TM52F1376稳定控制按键开关、电机驱动和电源管理，性能可靠。
电动自行车与仪表领域——海速芯在电动自行车仪表盘上提供包含MCU主控、DCDC电源芯片和LCD/LED驱动芯片的完整解决方案。

TM52F1376以18.432MHz主频搭配16KB Flash和512字节SRAM，支持多硬件适配与功能集成落地，实现电压采集、LED屏显示控

制等核心功能。
工业测量与安防——在土地测量仪方案中，TM52F1376支持工业级工作温度范围-40℃至+85℃，在休眠工作模式下的电流小于40μA，

有效延长电池使用寿命-。在门窗报警器方案中，芯片内置蜂鸣器输出支持，搭配外部中断快速响应能力，当窗户被破坏时立即发出

警报。
便携设备与智能终端——超低功耗特性和宽电压工作范围使其成为电池供电设备的理想选择。在收音机闹钟方案中，无需外置晶振

即可支持RTC功能，简化设计的同时降低物料成本。在电子投票机、移动式音乐喷泉等创意应用中，TM52F1376同样展现了灵活的

适配能力和稳定的控制性能。
TM52F1376-SSOP24是海速芯在8位MCU领域深耕多年的集大成之作。它以经典的8051内核为基础，通过2T架构实现六倍性能提升，

同时将16KB Flash、24通道12位ADC、双UART、LCD/LED驱动、EEPROM、PWM等丰富外设集成于单芯片。
