在嵌入式系统、工业控制和消费电子设计中，3.3V电源轨是最常见也最关键的供电节点之一。无论是MCU、FPGA、传感器，还是

各种数字逻辑芯片，都依赖于稳定、低噪声的3.3V供电。而电源管理方案的选择，直接影响着系统的稳定性、功耗和长期可靠性。
在众多LDO稳压器中，德州仪器（TI）TLV1117-33IDCYR 堪称经典之作。作为TLV1117系列中3.3V固定输出版本的代表型号，它采

用SOT-223-4表面贴装封装，可提供高达800mA的输出电流，支持2.7V至15V的宽输入电压范围。无论是5V转3.3V的常规应用，还

是更高输入电压的复杂系统，TLV1117-33IDCYR都能以±1%的高输出精度、60µA的低静态电流和完备的内置保护功能，为各类3.3V

系统提供稳定可靠的电源保障。
本文将从产品介绍、核心优势、同型号对比、应用领域等维度，对TLV1117-33IDCYR进行全方位深度解析。
一、产品介绍：经典LDO稳压器的3.3V固定版本
TLV1117-33IDCYR是德州仪器（Texas Instruments） 推出的一款正电压低压差线性稳压器（LDO），专为需要高达800mA输出电流

的应用而设计。 都能以±1%的高输出精度、60µA的低静态电流和完备的内置保护功能，为各类3.3V系统提供稳定可靠的电源保障。

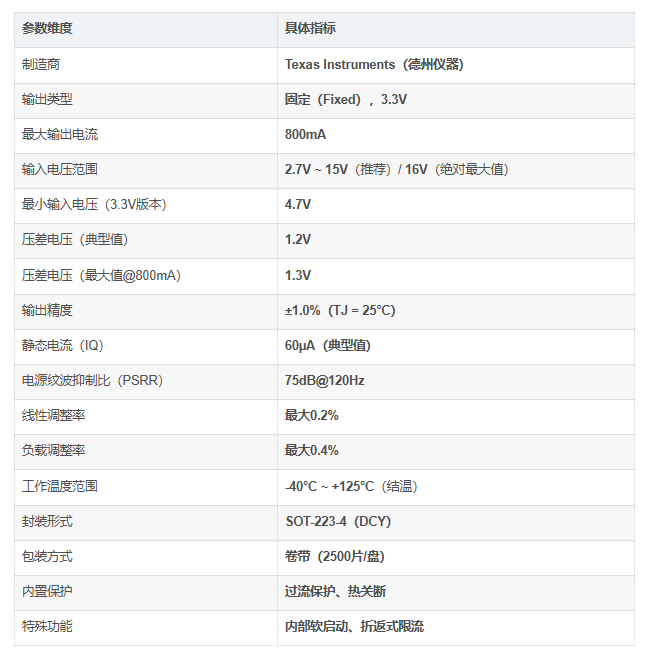

核心参数一览

TLV1117-33IDCYR的所有内部电路均设计用于在低至1V的输入至输出压差下工作。在800mA负载电流时，最大压差电压为1.3V，

在较低负载电流时会进一步降低。
二、核心技术特点：五大维度定义经典LDO标杆
特点一：宽输入电压范围（2.7V至15V）
TLV1117-33IDCYR支持2.7V至15V的宽输入电压范围，绝对最大输入电压可达16V。这一宽输入范围使其能够兼容从低压便携设

备（3.3V系统）到12V工业总线的广泛电源环境。
对于3.3V固定输出版本，推荐最小输入电压为4.7V，确保了在最大负载下仍有足够的压差余量。
特点二：高输出精度（±1.0%）
TLV1117-33IDCYR在TJ=25°C时的输出精度高达±1.0%。这一高精度特性确保了3.3V供电的稳定性和一致性，对于对电源精度敏

感的数字电路（如MCU、FPGA、ADC等）尤为重要。
特点三：超低静态电流（60µA）
TLV1117-33IDCYR的静态电流典型值仅为60µA。与PNP型稳压器不同（PNP型稳压器高达10%的输出电流会作为静态电流损耗

掉），TLV1117的静态电流会流入负载，从而提高效率。
特点四：内部软启动——新芯片的重大升级
TLV1117的固定版本（新芯片）内置了内部软启动功能，可在启动期间降低浪涌电流。这一功能通过尽可能减小输入电容来帮助

节省空间和成本。对于需要严格控制上电浪涌的应用场景，这一特性尤为重要。
特点五：折返式限流与完备的保护功能
TLV1117的固定版本（新芯片）还内置了折返式限流（Foldback Current Limit） 功能，可在高负载电流故障或短路事件期间限制

器件功耗，有效保护稳压器和后级电路免受损坏。此外，器件还集成了过流保护和热关断功能，为系统提供了多重安全保障。
三、核心优势：六大维度定义经典3.3V LDO新标准
优势一：TI原厂品质，可靠性有保障
作为全球模拟与嵌入式处理领域的领导者，德州仪器的电源管理器件以严格的品控、完备的测试认证和长期稳定的供货而著称。

TLV1117-33IDCYR通过了RoHS和REACH合规认证，MSL等级为Level-2-260C-1 YEAR，确保了长期使用的可靠性。
优势二：800mA输出电流，覆盖广泛负载需求
TLV1117-33IDCYR可提供高达800mA的输出电流。这一电流能力足以覆盖从低功耗MCU到中等功耗FPGA、从传感器模块到通

信模组的广泛负载需求。
优势三：75dB高PSRR，抑制电源纹波
TLV1117-33IDCYR在120Hz频率下的电源纹波抑制比（PSRR）高达75dB。这一优异的纹波抑制能力有效滤除了输入电源中的

纹波和噪声，为后级电路提供了纯净的3.3V供电。
优势四：无最小负载电流要求
对于固定版本（新芯片），TLV1117稳压器输出端没有最小负载电流要求。这一特性使得稳压器在空载或轻载条件下依然能够稳

定工作，进一步扩展了其应用范围。
优势五：-40°C至+125°C宽温工作，适应严苛环境
TLV1117-33IDCYR的工作结温范围覆盖-40°C至+125°C。无论是寒冷的户外基站、高温的工业现场，还是长期运行的汽车电子

系统，它都能稳定可靠地工作，满足工业和汽车级的严苛环境要求。
四、同系列与同类型对比

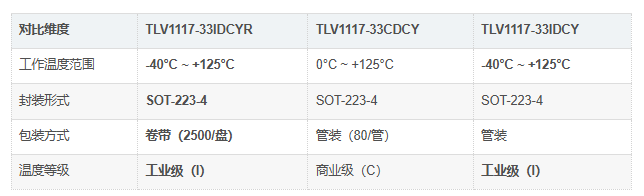

4.1 TLV1117系列内部对比（3.3V版本）
TLV1117系列提供多种3.3V固定输出版本，以满足不同应用场景的需求：

五、产品应用领域：从消费电子到工业控制的广泛覆盖
TLV1117-33IDCYR凭借其800mA输出电流、宽输入电压范围、高精度、低静态电流和完备的保护功能，在众多3.3V供电场景中

发挥着不可替代的作用。
1. 3.3V MCU与数字系统供电（核心应用）
应用场景：STM32、ESP系列、PIC、AVR等MCU的3.3V供电；FPGA、CPLD的内核与I/O供电；ASIC与数字信号处理器的电

源管理
核心价值：TLV1117-33IDCYR是3.3V数字系统的理想电源解决方案。其±1.0%的高输出精度确保了MCU和FPGA在额定电压范

围内稳定工作；800mA的电流能力足以满足主流MCU及外围电路的供电需求；75dB的PSRR有效滤除输入纹波，为数字电路提

供纯净电源。
2. 便携式与电池供电设备
应用场景：智能手机、平板电脑、便携式医疗设备、手持测试仪器、可穿戴设备
核心价值：TLV1117-33IDCYR的60µA超低静态电流可显著延长电池续航时间。对于电池供电设备而言，静态电流是决定待机

功耗的关键因素
3. 工业自动化与控制
应用场景：PLC控制器、工业传感器、远程终端单元（RTU）、过程控制仪表
核心价值：-40°C至+125°C的宽工作温度范围使TLV1117-33IDCYR能够适应恶劣的工业现场环境。过流保护和热关断功能确保

在工业现场的异常工况下，稳压器能够安全关断、避免损坏。
4. 汽车电子
应用场景：车载信息娱乐系统、车身控制模块（BCM）、T-BOX、传感器模块
核心价值：汽车电子对电源管理芯片的可靠性和温度适应性有着极为严格的要求。TLV1117-33IDCYR的宽温工作范围和完备的

保护功能使其能够满足汽车非安全关键应用的严苛环境要求。
5. 通信与网络设备
应用场景：无线路由器、光猫、DSL调制解调器、交换机、5G CPE
核心价值：在通信设备中，TLV1117-33IDCYR为各类3.3V数字逻辑芯片和通信模块提供稳定供电。其宽输入电压范围（2.7V至

15V） 使其能够适应不同电源架构的通信设备。
6. 消费电子
应用场景：智能音箱、机顶盒、游戏主机、数码产品
核心价值：TLV1117-33IDCYR的高性价比和小型SOT-223封装使其成为消费电子产品的优选电源方案。广泛应用于机顶盒和游

戏主机等消费电子设备中。
7. 医疗与保健设备
应用场景：便携式监护仪、医疗传感器、保健与健身设备
核心价值：医疗设备对电源的稳定性和可靠性有着极高要求。TLV1117-33IDCYR的高精度输出和完备保护功能为医疗设备提供

了可靠的电源保障。
8. 打印机与办公设备
应用场景：打印机控制板、扫描仪、多功能一体机
核心价值：在办公设备中，TLV1117-33IDCYR为控制逻辑和通信接口提供稳定的3.3V供电。
六、典型应用电路设计要点
输入电容
建议在输入端放置至少1µF的陶瓷电容，以滤除高频噪声和缓解输入端的瞬态电压波动。
输出电容

为改善瞬态响应和稳定性，建议在输出端放置容值至少为10µF的钽电容（ESR在0.2Ω至10Ω之间）。TLV1117设计为搭配钽和铝

电解输出电容时保持稳定。
散热设计
TLV1117-33IDCYR采用SOT-223-4封装，热阻θJA为95.4°C/W。在800mA满负载输出时，需根据输入输出电压差计算功耗，并

确保结温不超过125°C。建议在PCB上为器件提供足够的铜箔面积以辅助散热。
七、为什么选择TLV1117-33IDCYR？
经典3.3V LDO方案：800mA输出电流，满足绝大多数3.3V系统的供电需求。
宽输入电压（2.7V至15V） ：兼容5V、9V、12V等多种输入电源。
高输出精度（±1.0%） ：确保MCU、FPGA等敏感器件稳定工作。
超低静态电流（60µA） ：电池供电设备的理想选择，显著延长续航。
75dB高PSRR：有效抑制输入纹波，提供纯净的3.3V电源。
内部软启动：降低启动浪涌电流，简化输入电容设计。
折返式限流+热关断：多重保护机制，确保系统安全可靠。
工业级宽温（-40°C~+125°C） ：适应各类严苛环境。
SOT-223-4小型封装：适合高密度PCB设计和SMT自动化生产。
