SN74HC138PWR是德州仪器（TI） 作为HC系列CMOS逻辑器件的代表型号，它专为需要极短传播延迟时间的高性能存储器

解码或数据路由应用而设计。凭借2V至6V的宽工作电压范围、低至80µA的超低功耗、15ns的典型传播延迟，以及可驱动多

达10个LSTTL负载的强大输出能力，SN74HC138PWR已成为从工业控制到消费电子、从LED显示到服务器系统的通用数字

逻辑解决方案。
本文将从产品介绍、核心优势、同系列对比、应用领域等维度，对SN74HC138PWR进行全面深度解析。

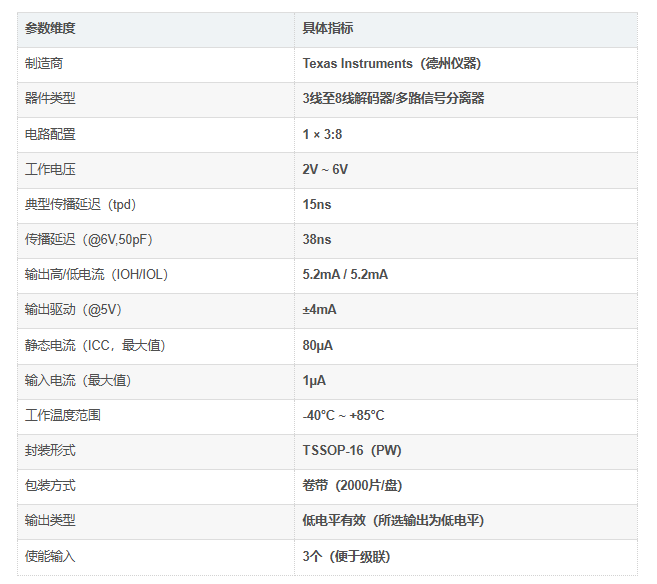

一、产品介绍：3线-8线解码器
SN74HC138PWR是德州仪器（Texas Instruments） 推出的一款3线至8线解码器/多路信号分离器（3-Line to 8-Line Decoder

/Demultiplexer）。它属于TI的HC系列高速CMOS逻辑器件，采用16引脚TSSOP封装（TSSOP-16），2V至6V的宽工作电压范

围、低至80µA的超低功耗、15ns的典型传播延迟，以及可驱动多达10个LSTTL负载的强大输出能力，SN74HC138PWR已成

为从工业控制到消费电子、从LED显示到服务器系统的通用数字逻辑解决方案。

SN74HC138PWR是一款低功耗、高噪声容限、宽电压范围的CMOS解码器。它能够将3位二进制输入信号（A0、A1、A2）

译码为8条独立的输出线路（Y0至Y7），其中与输入信号相对应的输出线为低电平，其他输出为高电平。
二、核心技术特点：六大维度定义经典解码器标杆
特点一：高速CMOS技术，15ns典型传播延迟
SN74HC138PWR采用高速硅栅CMOS工艺制造，典型传播延迟时间仅15ns。SNx4HC138器件专为需要极短传播延迟时间的

高性能存储器解码或数据路由应用而设计。在高性能存储系统中，当与使用快速使能电路的高速存储器一起使用时，这些解码

器的延迟时间和存储器的使能时间通常小于存储器的典型存取时间。
特点二：宽工作电压范围（2V至6V）
SN74HC138PWR支持2V至6V的宽工作电压范围。这一特性使其能够兼容从低压便携设备（3.3V系统）到传统5V TTL系统的

广泛电源环境，极大地简化了系统电源设计，提升了产品的通用性。
特点三：超低功耗，80µA最大静态电流
SN74HC138PWR的静态电流（ICC）最大值仅80µA。在电池供电的便携设备、绿色节能的工业控制系统中，这一超低功耗

特性可显著降低系统整体功耗，延长设备续航时间，减少散热负担。
特点四：强大输出驱动，可驱动10个LSTTL负载
SN74HC138PWR的输出可驱动多达10个LSTTL（低功耗肖特基TTL）负载。这一强大的驱动能力意味着解码器可以直接驱动

后级逻辑电路而无需额外的缓冲器，简化了系统设计、降低了BOM成本。
特点五：三个使能输入，便于级联扩展
SN74HC138PWR集成了三个使能输入引脚（E1、E2、E3），其中两个为低电平有效，一个为高电平有效。这一设计使得多

个解码器可以轻松级联，实现4线-16线甚至更大规模的地址解码扩展，而不需要额外的外部逻辑电路。
特点六：低电平有效输出，兼容主流存储系统
SN74HC138PWR采用低电平有效输出——即被选中的输出引脚为低电平，其余为高电平。这一输出极性设计在存储器系统中

极为常见，使其天然适配各类存储芯片的片选使能逻辑，无需额外反相。
三、核心优势：为何SN74HC138PWR是工程师的首选
优势一：TI原厂品质，可靠性有保障
作为全球模拟与嵌入式处理领域的领导者，德州仪器的逻辑器件以严格的品控、完备的测试认证和长期稳定的供货而著称。

SN74HC138PWR通过了RoHS合规认证，引脚镀层采用NiPdAu工艺，确保了长期使用的可靠性。
优势二：TSSOP-16小型封装，适合高密度设计

SN74HC138PWR采用TSSOP-16封装，占板面积远小于传统的DIP-16或SOIC-16封装。在PCB面积寸土寸金的今天，这一小

型封装使其成为空间受限型应用
优势三：-40°C至+85°C宽温工作，适应严苛环境
SN74HC138PWR的工作温度范围覆盖-40°C至+85°C。无论是寒冷的户外基站、高温的工业现场，还是长期运行的服务器机

房，它都能稳定可靠地工作，满足工业和商业环境的广泛需求。
优势四：极低输入电流（1µA），减轻前级驱动负担
SN74HC138PWR的输入电流最大值仅1µA。这意味着前级电路（如MCU的GPIO、FPGA的IO口）可以用极小的驱动电流来

驱动解码器，有效减轻了前级器件的驱动负担，尤其适合驱动能力有限的低压微控制器系统。

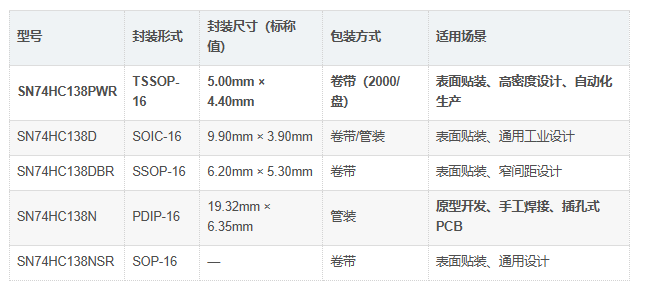

四、同系列型号对比
TI SN74HC138系列提供多种封装选项，以满足不同应用场景的需求：

五、产品应用领域：从工业控制到消费电子的广泛覆盖
SN74HC138PWR凭借其高速解码、低功耗、宽电压范围和灵活的级联能力，在众多数字系统设计中发挥着不可替代的作用。
1. 存储器地址解码（核心应用）
应用场景：微处理器/微控制器系统中的存储器片选信号生成（SRAM、Flash、EEPROM等）
核心价值：SN74HC138PWR专为高性能存储器解码而设计。在MCU系统中，它可以将高位地址线解码为多个存储芯片的片

选信号（CS），实现存储空间的灵活扩展。其15ns的快速传播延迟确保了在高速存储器访问中，解码器引入的延迟可以忽略

不计。
2. 数据路由与信号选择
应用场景：多路数据选择、信号切换、外设使能控制
核心价值：SN74HC138PWR可作为数据分配器（Demultiplexer） 使用，将一路输入信号路由到8路输出中的一路-。其三个

使能输入为数据路由提供了灵活的控制能力。
3. LED显示屏与控制
应用场景：LED点阵屏、数码管显示、大型LED广告屏的行列扫描控制
核心价值：在LED显示系统中，SN74HC138PWR常用于行选通信号的生成。通过3位地址输入选择8行中的一行，配合快速

使能控制实现动态扫描显示。
4. 服务器与数据中心
应用场景：服务器主板、存储阵列、网络交换机的地址解码与逻辑控制
核心价值：SN74HC138PWR广泛应用于服务器和电源基础设施中，用于生成各类控制信号。其低功耗特性（80µA） 在大规

模部署的服务器系统中尤为重要，有助于降低整体功耗和散热需求。
5. 工业自动化与工厂自动化
应用场景：PLC（可编程逻辑控制器）、工业控制板、传感器信号采集系统
核心价值：-40°C至+85°C的宽温工作范围使SN74HC138PWR能够适应恶劣的工业现场环境。在工业控制系统中，它常用于

I/O扩展、设备地址分配和逻辑控制信号的生成。
6. 白色家电与消费电子
应用场景：智能家电控制板、人机交互界面、多路开关控制
核心价值：SN74HC138PWR在白色家电中用于功能模式选择和显示控制。其宽电压范围（2V至6V） 使其兼容3.3V和5V两种

常见家电控制平台。
7. 建筑自动化
应用场景：智能楼宇控制系统、照明控制、安防系统
核心价值：在建筑自动化系统中，SN74HC138PWR用于多路设备的状态监测和控制信号分配，实现高效的系统管理。
六、为什么选择SN74HC138PWR？
经典3线-8线解码功能：将3位二进制输入转换为8路独立输出，是数字系统中最基础的逻辑构建模块。
15ns高速传播延迟：专为高性能存储器解码和数据路由优化，有效系统延迟可忽略不计。
宽工作电压（2V至6V） ：兼容3.3V和5V系统，一芯多用。
超低功耗（80µA最大静态电流） ：电池供电和绿色节能系统的理想选择。
驱动10个LSTTL负载：强大的输出驱动能力，无需额外缓冲器。
三个使能输入：便于级联扩展，实现4线-16线甚至更大规模的解码。
低电平有效输出：天然适配存储芯片片选逻辑。
TSSOP-16小型封装：适合高密度PCB设计和SMT自动化生产。
-40°C至+85°C宽温工作：适应各类严苛环境。
