在车载小型负载开关、继电器驱动、高速信号线路驱动设计中，常常遇到：普通商用 SOT-23 P 沟道 MOS 缺少车规认证，无法进入

汽车供应链；部分车规 MOS 阈值电压偏高，低压驱动困难，ESD 防护薄弱，在车载静电、高低温交变环境下容易出现误触发、器

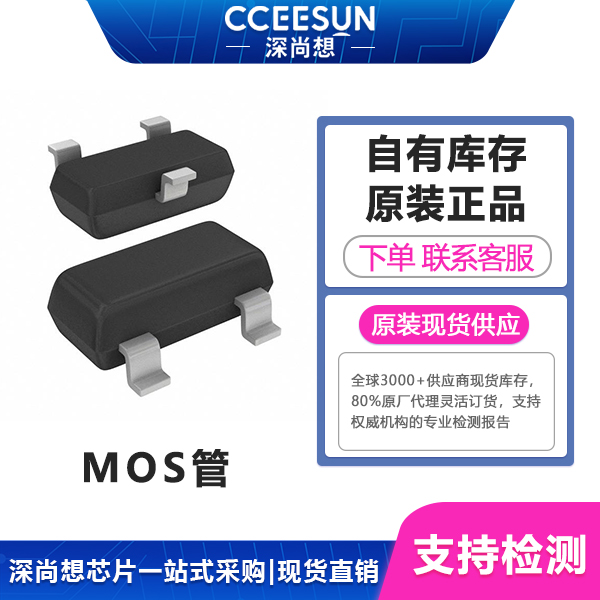

件损坏。Nexperia 安世 NX3008PBK,215 是 30V P 沟道沟槽 MOSFET，SOT-23 经典贴片封装，低阈值、内置 2kV HBM ESD 保护，

专为小电流负载开关、继电器驱动、高速开关电路打造，兼顾车规可靠性与设计便捷性，是汽车电子、工业小信号开关的器件。

一、产品详细参数
型号：NX3008PBK,215 品牌：Nexperia 安世半导体 器件类型：P 沟道增强型沟槽 Trench MOSFET 封装：SOT-23（TO-236AB，3

引脚贴片） 漏源耐压 VDS：30V 连续漏极电流 ID：230mA 导通电阻 Rds (on)：zui大 4.1Ω@VGS=4.5V 栅极阈值电压 VGS (th)：低阈

值，zui大 0.9V zui大功耗 Pd：350mW ESD 防护：内置栅源 ESD 二极管，HBM 2kV 认证：AEC-Q101 车规分立器件认证，支持 PPAP

 交付 zui大结温 Tj：150℃ 包装规格：卷带 3000pcs / 盘，适配 SMT 自动化贴装 环保：RoHS 合规，无卤绿色器件 产品状态：Active 量

产
二、产品核心优势介绍
打通汽车电子准入门槛 NX3008PBK,215 完整通过 分立器件全套可靠性测试，包含温度循环、HTRB 高温反偏、HAST 加速老化、机械

振动等严苛车载试验，满足 IATF16949 品质体系。普通商用 MOS 无法用于车载项目，而该器件省去大量器件级可靠性摸底，直接用于

各类车载小功率开关回路。
低栅极阈值电压，低压场景轻松驱动 采用沟槽 Trench 工艺，栅极阈值zui高仅 0.9V，MCU 3.3V 逻辑电平即可轻松驱动 MOS 管开通，无

需额外电平转换电路。在电池供电、低压控制回路，避免普通 P 沟道 MOS 需要更高驱动电压的限制，简化主控电路设计，降低外围器件

数量。
内置 2kV HBM ESD 保护，提升静电耐受能力 栅源集成 ESD 保护二极管，HBM 静电防护可达 2kV。车载线束、工业环境静电干扰多发，

内置 ESD 结构无需额外增加外部 ESD 防护器件，减少 BOM，降低静电击穿栅极的风险，提升整机抗静电能力。
高速开关特性，适配高速线路驱动 沟槽工艺带来快速开关性能，开关切换速度快，适合高速线路驱动、高频小信号开关电路。开关损耗低，

在频繁通断的继电器驱动场景，减少器件发热，延长器件使用寿命。
SOT-23 通用封装，SOT-23 是行业zui通用的贴片封装，采购、SMT 贴装、AOI 检测成熟。封装体积小巧，适合车载传感器小板、车身控制

板、小型控制模块高密度布板，不占用过多 PCB 空间，供应链成熟稳定。
30V 耐压，230mA 额定电流，适配小电流开关 30V 耐压适配 12V 车载母线系统，230mA 连续电流，匹配继电器线圈、信号线路、小型负载

的开关控制。在车载辅助回路，可作为负载开关，实现电源通断控制，电路设计简单。
三、同系列型号对比，NX3008PBK,215 优势
安世 NX3008 系列包含商用版本与车规版本，同时还有同封装双管型号 NX3008PBKV，选型差异清晰：
商用版 NX3008PB（无 Q 车规筛选） 电气参数和封装一致，无 AEC-Q101 认证，不支持 PPAP，仅适用于消费电子、普通工控项目，不能

用于汽车电子。成本略低，但一旦项目转车载，需要更换器件、重做可靠性验证，存在项目延期风险。
NX3008PBK,215（车规单管版本） Pin to Pin 兼容商用版本，原理图 PCB 无需改动即可升级车规方案。增加全套 AEC-Q101 可靠性筛选，

150℃高结温筛选。单管结构，适合单路负载开关、单通道继电器驱动。
NX3008PBKV（同系列 SOT666 双 P 沟道 MOS） 内置两路 P 沟道 MOS，适合双路同步开关；但封装尺寸不同。
四、与同类型技术横向对比
1. 对比普通商用 SOT-23 P 沟道 MOS 管
普通商用 MOS 没有 AEC-Q101 车规筛选，高低温循环、振动环境下参数漂移大，ESD 防护弱，静电容易击穿栅极。
2. 对比三极管 BJT 搭建开关电路
BJT 属于电流驱动，需要持续基极电流，静态功耗高；开关速度慢，外围需要多个偏置电阻。MOS 为电压驱动，几乎无静态驱动电流；单颗

器件即可搭建开关，电路极简，开关速度更快，适合电池供电低功耗场景。
3. 对比 N 沟道 MOS + 开关方案
N 沟道做电源开关，需要自举电路、额外二极管电容，原理图复杂，调试难度大。P 沟道 MOS 可以直接接电源正端做开关，无需自举电路，

单颗器件即可实现电源通断。
4. 对比集成负载开关 IC
集成负载开关内置保护，功能丰富，方案固定。NX3008PBK,215 作为分立 MOS，可以灵活设计保护电路，适合小电流、简单开关场景，自由

度更高。
五、应用领域及场景优势
1. 汽车电子（车身控制模块 BCM、车载传感器）
车载传感器、BCM 车身控制板，用于继电器驱动、小型负载电源开关。 优势：AEC-Q101 认证满足车规要求；内置 2kV ESD 抵御车载静电干

扰；低阈值 3.3V MCU 直接驱动；SOT-23 小封装适配传感器小板。
2. 车载照明辅助控制回路
车内氛围灯、指示灯小功率负载开关控制。 优势：30V 耐压适配车载 12V 电源，快速开关，频繁通断下器件温升低，宽温耐受车内高低温环境，

稳定控制小灯负载。
3. 工业控制与仪器仪表
工业变送器、小型采集板，继电器驱动、高速线路开关。 优势：沟槽 MOS 高速开关，低驱动电压，ESD 防护可靠，适合工业现场静电干扰环境。
4. 便携式电池供电设备
锂电便携设备电源开关。 优势：电压驱动几乎无静态驱动功耗，节省电池电量；低压阈值，低电压电池下依然可靠开通，延长设备续航。
5. 通讯信号线路驱动
高速线路驱动、信号回路开关。 优势：开关速度快，信号传输失真小；内置 ESD 保护，防护通讯端口静电冲击，保障信号稳定传输。
六、产品总结
NX3008PBK,215 是 Nexperia 安世 30V P 沟道沟槽 MOSFET，用SOT-23 通用封装，实现车规级可靠性，低栅极阈值、内置 2kV HBM ESD 防护，

单颗器件即可搭建简易负载开关，无需复杂自举电路。
对比 BJT 三极管、N 沟道自举方案、集成负载开关，大幅简化电路。广泛用于 BCM 车身模块、车载传感器、车载指示灯、工业仪表、便携设备电

源开关等场景。
