一、产品介绍
74HC2G04GW,125是Nexperia（安世半导体）推出的双路高速CMOS反相器，它基于先进的硅栅CMOS技术，在紧凑的SOT-363-6（TSSOP-6，尺寸仅2mm×1.25mm）微型封装内，集成了2个独立反相器，具备2.0V至6.0V的宽电源电压范围、仅1µA的超低静态电流、5.2mA的对称输出驱动能力，以及符合JEDEC标准no.7A的高抗噪性，并提供高达2kV HBM的ESD保护，为消费电子、工业控制、通信设备和汽车电子等领域的通用逻辑信号处理提供了高集成度、高可靠性与高性价比的理想解决方案。

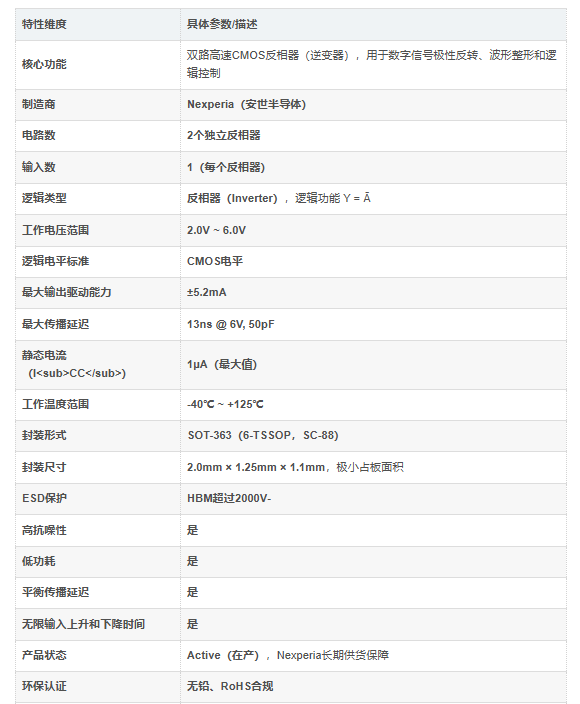

二、产品核心信息

三、核心功能与优势特点深度解析
74HC2G04GW,125的核心价值在于其以高速CMOS工艺为基础，将两个独立反相器集成于微型SOT-363封装中，在保持74HC系列高抗噪性、宽电压范围和低功耗等经典优势的同时，为空间受限的嵌入式系统提供了高度灵活的逻辑信号处理解决方案。
1. 双路独立反相器集成，单颗封装完成多路信号处理
74HC2G04GW,125在SOT-363-6微型封装内集成了两个完全独立的CMOS反相器，每个反相器均执行基本的逻辑运算Y = ā。单颗器件即可替代两颗SOT-23单反相器芯片，相比采用两个单通道反相器的方案，PCB占板面积减少约50%，大幅降低BOM物料种类和贴装成本。在便携式电子设备、可穿戴设备和物联网传感器节点等高密度板级设计中，这一集成度为工程师释放了宝贵的布局空间。
2. 2.0V ~ 6.0V超宽电源电压范围，兼容各类系统供电环境
74HC2G04GW,125的电源电压范围覆盖2.0V至6.0V，从低功耗便携设备常用的3.3V锂电供电到传统工业控制的5.0V TTL系统，再到部分汽车电子应用的6.0V供电轨，均可无缝衔接——无需额外电平转换，大大降低了系统电源设计的复杂度，一个器件即可覆盖从电池供电的低压应用到工业控制的高压应用的广泛需求。
3. 13ns超低传播延迟 + 5.2mA对称输出驱动，高速信号链的理想缓冲
74HC2G04GW,125在6.0V供电、50pF负载条件下的典型传播延迟仅13ns。在高速数字信号链中对波形整形和电平恢复时，这一低延迟确保了信号在传输通路中不会引入明显的时序偏差，对高频PWM信号调理、时钟信号缓冲和高速数据总线驱动至关重要。同时，对称的±5.2mA输出驱动能力提供了足够的电流余量。
4. 仅1µA超低静态电流 + 无限输入上升/下降时间，电池供电设备续航无忧
74HC2G04GW,125的静态电流典型值仅1µA。在电池供电的物联网传感器节点、可穿戴设备中，即使器件长期处于待机状态，消耗的电流也几乎可以忽略不计，显著延长设备续航时间。器件还支持无限输入上升和下降时间，在输入信号边沿缓慢的应用场景中（如机械开关信号去抖动、慢速传感器信号整形），无需额外的施密特触发器即可直接处理。
5. -40℃至125℃工业宽温 + 2kV ESD保护，严苛环境稳定可靠
74HC2G04GW,125的工作温度范围覆盖-40℃至125℃，MSL等级为MSL 1（无限地板寿命），从北方严寒的户外机柜到工业现场密闭高温箱体，均可长期稳定运行。其ESD防护等级高达HBM 2000V-，在产线和现场使用中有效抵御静电放电冲击，提升生产良率和产品耐用性。
6. 74HC系列经典特性 + 高抗噪性，系统稳定性保障
作为经典的74HC高速CMOS系列成员，74HC2G04GW,125具备符合JEDEC标准no.7A的高抗噪性和平衡的传播延迟。在工业控制柜和通信设备等电磁环境复杂的应用中，高抗噪性确保了逻辑电平的稳定判别，减少因噪声干扰导致的误触发和逻辑错误。平衡的传播延迟则保证了在两条信号链路中使用同一器件的两个通道时，信号的时序一致性得到保障。
7. SOT-363微型封装 + 多种封装选项，适配各类设计需求
74HC2G04GW,125采用SOT-363微型封装，尺寸仅2.0mm × 1.25mm × 1.1mm，6引脚间距0.65mm。贴片封装完全兼容标准SMT贴装工艺。系列中提供TSSOP6、SOT363-2等多种封装选项和管装、编带、卷带等多层次包装，满足从研发样品到批量生产的全流程需求。

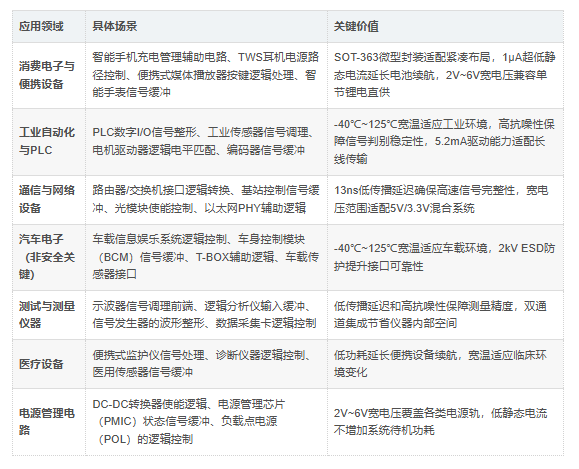

四、主要应用领域
74HC2G04GW,125凭借其双路集成、宽电压范围、低功耗、微型封装和工业宽温等特性，在以下多个领域中具有广泛应用：

五、主要竞争优势

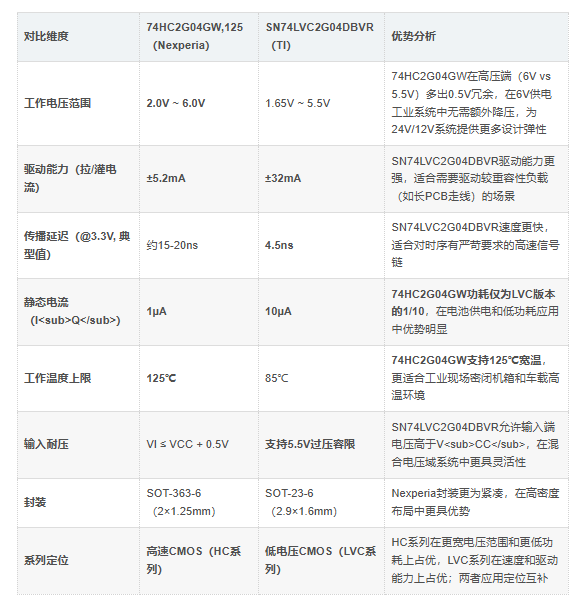

1. 与TI SN74LVC2G04DBVR（LVC系列）的对比分析
TI的SN74LVC2G04DBVR是市场上另一款常见的双路反相器，两者在封装和基本功能上兼容，但在核心性能定位上存在显著差异。以下为两型号的详细对比：

六、为什么选择74HC2G04GW,125？
双路独立反相器 + SOT-363微型封装，单颗完成两路信号处理，占板面积减半
74HC2G04GW,125在SOT-363微型封装（2.0mm × 1.25mm）内集成了两个完全独立的CMOS反相器。在工业传感器接口、通信链路缓冲和电源管理逻辑电路中，双路集成设计使单颗器件即可替代两颗SOT-23单反相器芯片，PCB占板面积减少约50%。仅需一颗器件、一次贴装，即可同时处理两路信号的极性反转任务，大幅降低BOM物料种类、简化贴装流程。对于智能手机、TWS耳机、可穿戴设备等空间极度受限的产品，这一高集成度设计为工程师释放了宝贵的布局空间。
2.0V ~ 6.0V宽电压覆盖 + 1µA超低静态功耗，电池供电设备的黄金搭档
74HC2G04GW,125的电源电压范围覆盖2.0V至6.0V，从低功耗便携设备常用的3.3V锂电供电到传统工业控制的5.0V TTL系统，再到部分汽车电子应用的6.0V供电轨，均可无缝衔接
13ns低传播延迟 + 对称5.2mA驱动能力，高速信号链的理想缓冲
74HC2G04GW,125在6.0V供电下的典型传播延迟仅13ns，对称的±5.2mA输出驱动能力则确保对后级负载的稳定驱动。在通信接口逻辑链路上，这一低延迟确保信号在传输通路中不会引入明显的时序偏差，是PWM信号调理、时钟信号缓冲和高速数据总线驱动的理想选择。
-40℃至125℃工业宽温 + 2kV ESD保护，严苛环境中的可靠选择
74HC2G04GW,125的工作温度范围覆盖-40℃至125℃，ESD防护等级高达HBM 2000V。无论是工业现场密闭高温机箱中的PLC控制器，还是严寒户外设备中的通信网关，宽温适应性确保在极端热环境下信号处理不漂移、不误判；2kV ESD防护能力则显著提升产线贴装良率和现场运行可靠性。
74HC系列经典高抗噪性 + 无铅RoHS合规，系统设计一步到位
74HC2G04GW,125具备符合JEDEC标准no.7A的高抗噪性和平衡的传播延迟——高抗噪性使器件在工业变频器、通信基站等电磁环境复杂的应用中，逻辑电平稳定判别，大幅降低因噪声干扰导致的误触发概率；平衡的传播延迟则保证在两条信号链路中使用同一器件的两个通道时，信号的时序一致性得到保障。同时，器件无铅、RoHS合规，满足全球环保法规要求，简化出口合规流程。
七、典型应用场景
消费电子与便携设备：智能手机充电管理、TWS耳机电源路径控制、智能手表逻辑缓冲
工业自动化与PLC：PLC数字I/O信号整形、工业传感器信号调理、电机驱动器逻辑匹配
通信与网络设备：路由器/交换机接口逻辑转换、基站控制信号缓冲、光模块使能控制
汽车电子（非安全关键）：车载信息娱乐系统逻辑控制、BCM信号缓冲、T-BOX辅助逻辑
测试与测量仪器：示波器信号调理、逻辑分析仪输入缓冲、信号发生器波形整形
医疗设备：便携式监护仪信号处理、医用传感器信号缓冲
