一、产品介绍

ZXTC2045E6TA是DIODES（美台）推出的互补中功率双晶体管，它在SOT-26（SOT-23-6）微型封装内，集成了1个NPN和

1个PNP中功率晶体管，以30V集电极-发射极电压、1.5A连续集电极电流、5A峰值脉冲电流以及265MHz/195MHz的高特征频

率，配合AEC-Q101车规级认证和PPAP能力，为汽车电子、车窗控制、座椅调节、LED大灯驱动等门极驱动、电机驱动以及各

种推挽/半桥拓扑应用提供了兼具高集成度、高性能与高可靠性的理想有源功率开关解决方案。

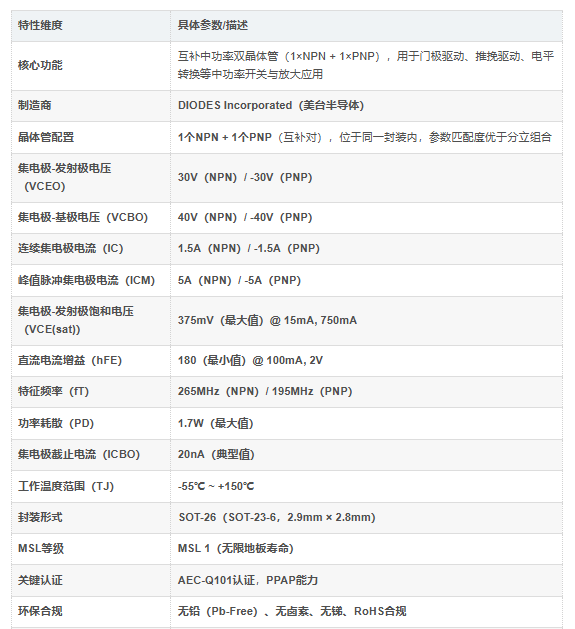

二、产品核心信息

三、核心功能与优势特点深度解析

ZXTC2045E6TA的核心价值在于其以“一颗芯片=完整推挽驱动级”的设计理念，将30V/1.5A NPN与PNP晶体管集成于单一微型

封装，配合高增益、低饱和压降和高特征频率，显著简化中功率开关和驱动电路设计，同时通过AEC-Q101认证，为成本敏感

的高可靠性应用提供高集成度、高性价比的理想有源功率方案。

1. NPN + PNP 互补配对，单颗芯片完成推挽驱动与电平转换

ZXTC2045E6TA在SOT-26封装内同时集成了性能匹配的NPN和PNP晶体管，两颗管芯在同一封装内物理距离极近，热耦合效

应使二者的温度漂移趋于同步。这一互补配置使其特别适合构建：

MOSFET/IGBT图腾柱门极驱动级：为功率开关管提供快速的栅极充放电路径，大幅缩短开关过渡时间，降低开关损耗
DC-DC转换器中的同步整流驱动：利用NPN和PNP在推挽结构中的交替导通，为同步整流MOSFET提供驱动信号
电机驱动中的电平转换器：将低压控制信号电平转换至较高电压域以适应功率级驱动需求

在电力电子拓扑中，传统的推挽驱动需要两颗独立的晶体管和至少4颗外部电阻，而ZXTC2045E6TA将这一驱动级精简到单颗

SOT-23-6封装，BOM元件数量减少约50%，PCB占板面积节省约40%。

2. 30V耐压 + 1.5A连续/5A峰值电流，中功率驱动的理想伙伴

ZXTC2045E6TA的集电极-发射极电压为30V（NPN）/ -30V（PNP），覆盖12V、24V工业总线系统以及低压车载电源的应用需

求。其连续集电极电流高达1.5A，峰值脉冲电流更高达5A。

这一电流能力使其在门极驱动应用中尤为突出，当MOSFET/IGBT的栅极充电时，器件可承受高达5A的峰值脉冲电流，显著缩短

功率器件的开通时间，从而降低开关损耗并提升系统效率。在1.5A连续负载条件下，375mV的饱和压降意味着导通损耗控制在约

0.56W以内，配合高达1.7W的功率耗散能力，为中小功率开关电路提供了充足的电流和功率裕量。

3. 高增益 + 低饱和压降，驱动效率与热性能双优

ZXTC2045E6TA在100mA、2V条件下的最小直流电流增益（hFE）为180，远高于通用小信号晶体管，在门极驱动输出级中可获

得更大的基极驱动余量。其最大集电极-发射极饱和电压仅为375mV @ 750mA，意味着在满载条件下晶体管导通时呈现出接近理想

开关的低阻状态，导通功耗极小。

高增益和低饱和压降的组合，使得ZXTC2045E6TA在驱动MOSFET/IGBT栅极时，可以用较小的基极电流控制较大的集电极电流

，从而降低前级驱动电路的功耗压力。

4. 265MHz/195MHz高特征频率，高频应用中的坚实后盾

ZXTC2045E6TA的NPN晶体管特征频率高达265MHz，PNP晶体管为195MHz。这一高速特性使其在PWM控制器至功率级之间的

接口和高频DC-DC转换器等需要快速开关的应用中，确保信号以最小的延迟传输、功率晶体管以最短的时间切换，从而有效降低

开关损耗，提升系统效率。同时，高频特性带来的快速响应能力使其也适用于较高频段的信号放大和缓冲应用。

5. AEC-Q101车规认证 + PPAP能力，汽车与高可靠性应用的“敲门砖”

ZXTC2045E6TA通过了AEC-Q101汽车级认证，并具备PPAP（生产件批准程序）能力，是汽车电子零部件的理想选择。无论是12V

车载电源系统中的传感器接口保护、车身控制模块的逻辑电平转换，还是BMS辅助电路中的信号缓冲，该器件均可满足汽车行业对

元器件高可靠性的普遍标准。其对应车规级型号ZXTC2045E6QTA（P后缀，AEC-Q101认证，PPAP能力）供选，进一步细化了供

应商的多元化备货选型空间。

6. SOT-26微型封装 + 无铅绿色环保，高密度设计无忧

ZXTC2045E6TA采用SOT-26封装，尺寸仅2.9mm × 2.8mm × 1.15mm，6引脚间距0.95mm。单颗封装即可替代两颗SOT-23晶体管

及其偏置电阻，占板面积减少约50%，特别适合PC电源模块、通信子卡、便携式设备等空间受限的高密度板级设计。其封装兼容常

见的SOT-23-6焊盘图案，替换升级时基本无需修改PCB layout。

器件符合无铅（Pb-Free）、无卤素、无锑、RoHS合规的绿色环保要求，满足全球环保法规，简化出口准入流程。MSL等级为MSL 1

（无限地板寿命），可在生产车间长期存放而无需特殊防潮处理，简化生产管理。

7. -55℃至150℃宽结温 + 1.7W高功率耗散，严苛环境下的可靠守护

ZXTC2045E6TA的工作结温范围覆盖-55℃至150℃。在密闭工业机箱或车载发动机舱中，结温上限150℃提供充分的热冗余空间，

保障系统在恶劣热环境下的长寿命运行。其1.7W的最大功率耗散使其在中功率推挽输出级中依然保持稳定可靠。

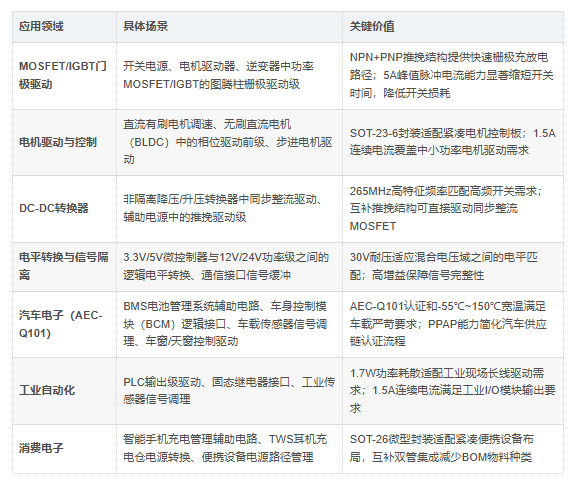

四、主要应用领域
ZXTC2045E6TA凭借其互补双管集成、30V/1.5A/5A峰值电流能力、高特征频率、车规级可靠性，在以下多个领域中具有广泛应用：

五、主要竞争优势

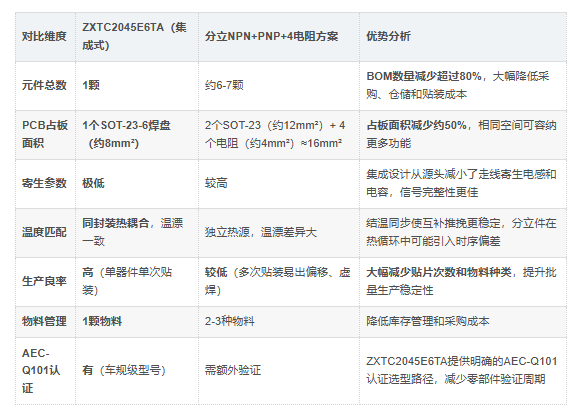

1. 与分立NPN+PNP+4电阻方案的代差性替换对比
对比全分立式“2×SOT-23 + 4×电阻”的推挽驱动级方案，ZXTC2045E6TA在以下维度形成代差优势：

六、为什么选择ZXTC2045E6TA？
NPN+PNP双管集成 + SOT-23-6封装，一颗芯片替换六颗分立元件

ZXTC2045E6TA在SOT-23-6封装内同时集成了性能匹配的NPN和PNP晶体管，形成天然互补对。在MOSFET/IGBT图腾柱门极驱动

级中，它可直接构建推挽驱动电路，将原本需要两颗SOT-23晶体管和至少4颗电阻的驱动级精简到单颗SOT-23-6芯片。BOM物料种

类减少，采购、仓储、贴装全链条成本随之降低；PCB占板面积减少约50%，为高密度设计释放了宝贵的布局空间。

5A峰值脉冲电流 + 375mV低饱和压降，门极驱动的“强心剂”

ZXTC2045E6TA拥有30V的集电极-发射极电压和1.5A的连续集电极电流，峰值脉冲电流更高达5A。当驱动MOSFET/IGBT时，5A的

峰值电流可快速完成栅极电容充放电，显著缩短功率开关管的开通和关断时间，从而降低开关损耗、提升系统效率。其在750mA负载

下的最大饱和压降仅为375mV，导通功耗极小。在电机驱动和DC-DC转换器的中功率推挽输出级中，ZXTC2045E6TA在紧凑的外形

下提供了充足的开关和电流裕量。

265MHz/195MHz高特征频率 + AEC-Q101车规认证，高频与高可靠性的双重保障

器件NPN晶体管的特征频率高达265MHz，PNP晶体管为195MHz，保证了信号在PWM控制器至功率级链路上的传输延迟被控制在纳

秒级，有效减少开关损耗。其AEC-Q101汽车级认证和PPAP能力，使其满足车载电子零部件对元器件高可靠性的普遍标准，是车身控

制模块、BMS辅助电路、车载传感器接口的理想选择。同系列还提供车规级型号ZXTC2045E6QTA（AEC-Q101认证，PPAP能力），

为汽车供应链提供明确的认证路径。

-55℃至150℃宽结温 + 1.7W高功率耗散，工业环境可靠部署

ZXTC2045E6TA的工作结温范围覆盖-55℃至150℃，MSL等级为MSL 1（无限地板寿命），回流焊峰值温度260℃。在7×24h连续运行

的工业电源和户外机柜中，150℃的结温上限提供了充足的热冗余，保障系统长期可靠运行。1.7W的功率耗散能力使其在驱动中功率

负载时无需额外降温措施。

绿色环保 + 卷带包装，全自动化生产适配

器件无铅、无卤素、无锑、RoHS合规，符合全球环保法规。卷带包装（3,000个/盘）适配自动化SMT产线，MSL 1级湿敏等级简化仓

储管理，生产全过程高效、环保。

七、典型应用场景
MOSFET/IGBT门极驱动：开关电源、电机驱动器、逆变器中功率MOSFET/IGBT图腾柱栅极驱动级
电机驱动与控制：直流有刷电机调速、无刷直流电机（BLDC）相位驱动前级、步进电机驱动
DC-DC转换器：非隔离降压/升压转换器中同步整流驱动、辅助电源推挽驱动级
电平转换与信号隔离：3.3V/5V微控制器与12V/24V功率级之间的逻辑电平转换
汽车电子：BMS电池管理系统辅助电路、车身控制模块（BCM）逻辑接口、车载传感器信号调理
工业自动化：PLC输出级驱动、固态继电器接口、工业传感器信号调理
