一、产品介绍

ADL5310ACPZ-REEL7是Analog Devices（亚德诺半导体）推出的双通道对数放大器，它采用优化的跨导线性结构，将双极性

晶体管基极-发射极电压与集电极电流之间精确的对数关系应用于电路设计，在紧凑的24引脚LFCSP（4mm×4mm）封装内，

集成了2个独立信号通道，实现了3nA至3mA（120dB）的超宽输入动态范围、0.3dB的优异对数一致性以及5.5mA的低静态电流，

并以外部电阻可编程的斜率和截距为工程师提供了灵活的传递函数配置，为光纤通信、工业传感及精密功率测量等应用提供了

兼具高精度、低功耗与小尺寸的理想宽动态范围电流-电压转换解决方案。

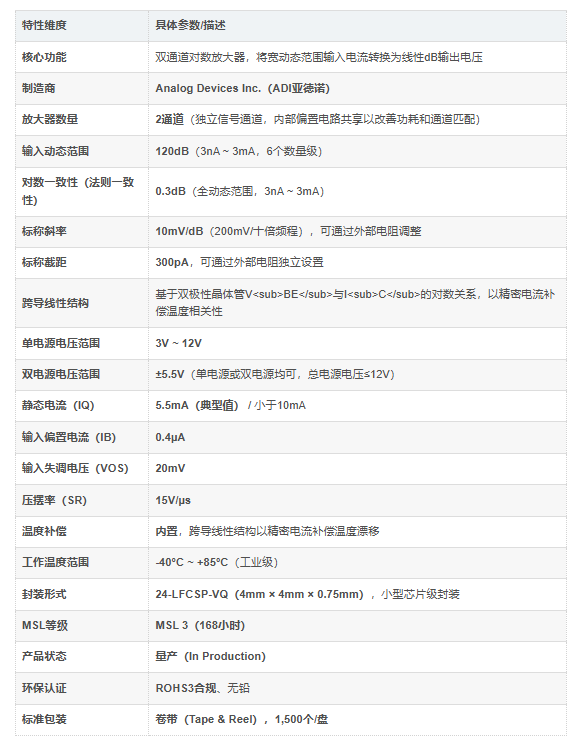

二、产品核心信息

三、核心功能与优势特点深度解析
ADL5310ACPZ-REEL7的核心价值在于其基于跨导线性结构，以120dB的超宽动态范围和0.3dB的优异对数一致性，将光电二极管从

3nA到3mA的输入电流直接转换为线性dB输出电压，并通过外部电阻灵活配置斜率和截距，为宽动态范围光功率测量提供了高精度、

低功耗、小尺寸的理想对数压缩解决方案。
1. 双通道独立配置，一芯双用效率倍增
ADL5310内置两个完全独立的信号通道，每个通道可独立配置其对数传递函数的斜率（scale factor）和截距（intercept），用于将输

入电流映射到输出电压。两个通道共享内部偏置电路，在改善功耗的同时提升通道间匹配度，确保双通道应用中信号处理的一致性。
在激光控制电路中，两个通道可分别监测激光器正向光电流和背光监视器电流；在波长合束系统中，可同时监测两路不同波长的光

功率，单颗器件完成双通道光功率测量任务，有效降低系统BOM复杂度。
2. 120dB超宽动态范围 + 0.3dB法则一致性，覆盖6个数量级精确实测
ADL5310的输入动态范围覆盖3nA至3mA的120dB跨度（±60dB）。全动态范围内法则一致性典型值仅0.3dB，这意味着对数转换函

数在整个120dB跨度内始终保持极高的线性度，末端压缩误差被控制在极低水平
3. 跨导线性结构 + 内置温度补偿，全温区稳定性优异
ADL5310采用优化的跨导线性（translinear）结构，利用双极性晶体管的基极-发射极电压与集电极电流之间精确的对数关系实现电

流-电压转换，并通过精密电流对温度相关性进行内部补偿。在-40℃至85℃的宽工业温度范围内，对数转换函数保持稳定，全温区

内无需外部校准即可保证测量精度，特别适合部署于户外光通信基站、工业现场和车载环境。
4. 可编程斜率和截距 + 单/双电源灵活供电，设计自由度最大化
ADL5310的标称斜率为10mV/dB（200mV/十倍频程），标称截距为300pA，两者均可通过外部电阻独立调整。在精密功率测量中，

这一可编程特性允许设计者根据系统量程和ADC输入范围优化对数转换函数，实现与后端测量系统的精准匹配。
供电方面，ADL5310支持单电源3V~12V或双电源±5.5V两种模式（总电源电压≤12V），在光功率计等便携设备中可选用单电源简化

设计，在实验室精密测量中可选用双电源扩展信号摆幅，设计灵活。
5. 5.5mA低静态电流 + 4×4mm LFCSP微型封装，功耗与空间的双重优化
ADL5310的典型静态电流仅5.5mA（最大值小于10mA），在光模块、手持光功率计等功耗敏感设备中，这一低功耗特性可显著降低

系统发热和功耗预算。其4mm×4mm LFCSP封装的占板面积仅16mm²，两颗独立通道集成于单颗封装，是便携式光测量设备和紧凑

型光模块空间受限布局的理想选择。
6. 完全对数比功能 + 用户可配置的输出缓冲放大器，应用边界拓展
ADL5310支持完全对数比（log-ratio）功能，可直接计算两个通道输入电流之比的对数，在光衰减器或放大器增益测量应用中无需额

外外部电路。其输出缓冲放大器可由用户配置，适应不同负载需求。

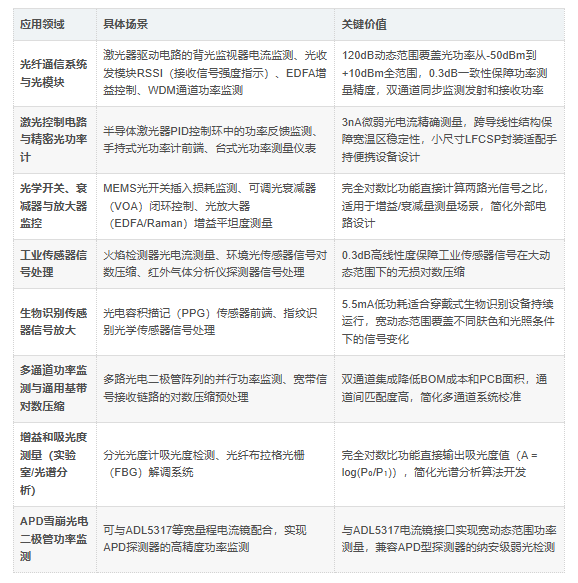

四、主要应用领域
ADL5310ACPZ-REEL7凭借其双通道、120dB动态范围、0.3dB法则一致性和低功耗小尺寸等综合优势，在以下多个光学精密测量领

域中具有广泛应用：

五、主要竞争优势
1. 与AD8305（单通道版本）的集成度对比

ADL5310是AD8305的双通道版本，且增强了动态范围（120dB vs AD8305的100dB+）-2。在需要双通道光功率监测的应用（如双

波长光功率计、WDM通道监控、平衡探测器信号处理）中，ADL5310将两套完整的对数转换通道集成于单颗芯片，占板面积约为两

片AD8305方案的一半，且通道间共享偏置电路实现更优的匹配度，有效简化多通道系统的校准流程。
对比维度 ADL5310（双通道，本型号） AD8305（单通道）×2方案 优势分析
通道数 2通道单芯片集成 2片单通道芯片 集成度翻倍，节省PCB面积约50%
动态范围 120dB（3nA~3mA） 约100dB ADL5310动态范围更宽
通道间匹配 共享偏置电路，匹配度更优 分立两片，需外部校准 简化校准流程，提升批量一致性
BOM复杂度 1颗芯片 2颗芯片 降低采购和贴装成本
封装尺寸 4×4mm LFCSP 2×（4×4mm） 占板面积减少约50%
性价比 显著更优 较高 双通道集成的成本优势
六、为什么选择ADL5310ACPZ-REEL7？
双通道独立配置，一芯双用效率倍增
ADL5310内置两个完全独立的信号通道，每个通道可独立配置其对数传递函数的斜率（10mV/dB标称值，可外部调整）和截距（300pA

标称值，可外部调整）。在激光控制电路中，两个通道可分别监测激光器正向光电流和背光监视器电流；在波长合束系统中，可同时监

测两路不同波长的光功率。两个通道共享内部偏置电路，在改善功耗的同时提升通道间匹配度，单颗器件完成双通道光功率测量任务，

有效降低系统BOM复杂度。
120dB超宽动态范围 + 0.3dB法则一致性，覆盖6个数量级精确实测
ADL5310的输入动态范围覆盖3nA至3mA的120dB跨度（±60dB）。全动态范围内法则一致性典型值仅0.3dB，对数转换函数在整个120dB

跨度内始终保持极高的线性度。这一精度保障在光纤通信接收端的信号强度指示（RSSI）应用中，从-50dBm微弱信号到+10dBm强信

号的全范围功率测量准确可信，末端压缩误差被控制在极低水平。
跨导线性结构 + 内置温度补偿，全温区稳定性优异
ADL5310采用优化的跨导线性结构，利用双极性晶体管的基极-发射极电压与集电极电流之间精确的对数关系实现电流-电压转换，并通

过精密电流对温度相关性进行内部补偿。在-40℃至85℃的宽工业温度范围内，对数转换函数保持稳定，全温区内无需外部校准即可保证

测量精度，特别适合部署于户外光通信基站、工业现场和车载环境，为长周期服役设备提供稳定可靠的宽动态范围测量保障。
可编程斜率和截距 + 单/双电源灵活供电，设计自由度最大化
ADL5310的标称斜率为10mV/dB（200mV/十倍频程），标称截距为300pA，两者均可通过外部电阻独立调整。在精密功率测量中，这一

可编程特性允许设计者根据系统量程和ADC输入范围优化对数转换函数，实现与后端测量系统的精准匹配。供电方面，ADL5310支持单

电源3V~12V或双电源±5.5V两种模式（总电源电压≤12V），在光功率计等便携设备中可选用单电源简化设计，在实验室精密测量中可选

用双电源扩展信号摆幅，设计灵活。
5.5mA低静态电流 + 4×4mm LFCSP微型封装，功耗与空间的双重优化
ADL5310的典型静态电流仅5.5mA（最大值小于10mA），在光模块、手持光功率计等功耗敏感设备中，这一低功耗特性可显著降低系统

发热和功耗预算。其4mm×4mm LFCSP封装的占板面积仅16mm²，两颗独立通道集成于单颗封装，相比两片单通道对数放大器方案，

占板面积减少约50%，是便携式光测量设备和紧凑型光模块空间受限布局的理想选择，同时支持完整卷带包装适配SMT自动化产线。
完全对数比功能 + 用户可配置的输出缓冲放大器，应用边界持续拓展
ADL5310支持完全对数比（log-ratio）功能，可直接计算两个通道输入电流之比的对数，在光衰减器或放大器增益测量应用中无需额外

外部电路。这一特性使其在增益和吸光度测量、WDM通道功率监控等场景中尤为实用
七、典型应用场景
光纤通信与光模块：激光器驱动电路的背光监视器电流监测、光收发模块RSSI、EDFA增益控制、WDM通道功率监测度
激光控制电路与精密光功率计：半导体激光器PID控制环中的功率反馈监测、手持式光功率计前端、台式光功率测量仪表
光学开关、衰减器与放大器监控：MEMS光开关插入损耗监测、可调光衰减器（VOA）闭环控制、光放大器（EDFA/Raman）增益平

坦度测量
工业与生物识别传感器：火焰检测器光电流测量、环境光传感器信号对数压缩、光电容积描记（PPG）传感器前端
多通道功率监测与吸光度测量：多路光电二极管阵列的并行功率监测、分光光度计吸光度检测
APD雪崩光电二极管功率监测：与ADL5317宽量程电流镜配合实现APD探测器的高精度功率监测
