一、产品介绍

ADXL345BCCZ-RL7是Analog Devices Inc.（ADI亚德诺半导体）推出的小尺寸、薄型、低功耗3轴数字加速度计，它采用先进的

MEMS技术，在紧凑的14-LGA（3mm × 5mm × 1mm）微型封装内，集成了高达±16g的可选测量范围、13-bit高分辨率、极低功耗

运行以及活动/非活动检测、敲击检测和自由落体检测等智能片上功能，配合I²C/SPI数字接口，为消费电子、医疗保健、工业监控

和物联网终端等对功耗、尺寸和性能有严苛要求的应用，提供了兼具高精度、低功耗与高集成度的理想运动感知解决方案。

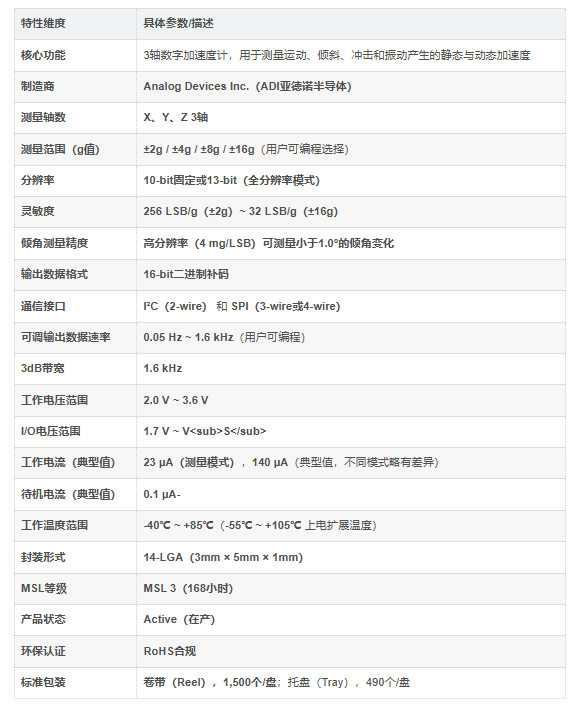

二、产品核心信息

三、核心功能与优势特点深度解析

ADXL345BCCZ-RL7的核心价值在于其将±16g宽动态范围、13-bit高分辨率、极低功耗和智能片上检测功能完美融合，在3×5mm

的微型封装内为各类应用提供了“全能型”运动感知能力，无论是在静态倾角测量还是动态冲击检测中均能提供精准、可靠的数据输出。

1. 高精度3轴加速度测量，全面捕捉运动与倾斜

ADXL345BCCZ-RL7是一款完整的3轴加速度测量系统，支持±2g、±4g、±8g和±16g四个可编程测量范围，可灵活适配从精密倾角

测量到剧烈冲击检测的各种应用场景。其13-bit有效分辨率和高达4 mg/LSB的灵敏度，使其能够精确测量小于1.0°的倾角变化。

该器件不仅能测量由运动或冲击产生的动态加速度，还能测量由重力引起的静态加速度，从而可被用作高精度倾斜传感器。其内置

的信号调理电路将MEMS传感器的电容变化转换为放大的电压信号，再通过高性能ADC转换为数字信号，确保了整个测量链的高线

性度和低噪声。

2. 超低功耗设计，延长电池供电设备续航时间

ADXL345BCCZ-RL7在功耗控制方面表现卓越，是业内低功耗加速度计的标杆之一。其测量模式下的典型功耗在较低数据速率下可

低至23 µA，在最低功耗模式下电流消耗仅10 µA，而在待机模式下功耗更是低至0.1 µA。该传感器还支持基于运动的智能电源管理，

通过阈值感应和主动加速度测量，以极低的功耗实现持续监测，只有在检测到特定运动事件时才唤醒主控系统。140 µA的工作电流

虽在不同模式下略有差异，但整体仍属极低功耗范畴。

3. 集成智能片上检测功能，显著降低主控芯片负荷

ADXL345BCCZ-RL7集成了多种实用的片上运动检测功能，这些功能可以独立映射到两个中断输出引脚，无需主控芯片持续轮询传

感器数据即可实现事件响应。主要检测功能包括：

这些内置功能将运动识别逻辑从主控端剥离，对于电池供电设备，系统可在大部分时间处于休眠状态，仅在传感器检测到预设运动事

件时才通过中断唤醒主控处理数据，从而极大降低系统整体功耗。

4. 32级FIFO缓冲器，优化数据采集效率与系统功耗

ADXL345BCCZ-RL7集成了一个32级先进先出（FIFO）缓冲器，可用于存储多达32个数据样本。在高速数据采集应用中，FIFO缓冲

器允许主控芯片以突发模式批量读取数据，而不是每个样本都产生一次中断，从而显著减少主机处理器的干预频率和I²C/SPI总线活动，

降低系统功耗。FIFO缓冲器还具有多种工作模式，可根据应用需求灵活配置。

5. 灵活的数字接口与可编程特性，简化系统集成

ADXL345BCCZ-RL7提供灵活的通信接口选择，既支持业界标准的I²C接口（2-wire），也支持SPI接口（3-wire或4-wire），可与各种

主流微控制器无缝连接。其可调输出数据速率（ODR）范围为0.05 Hz至1.6 kHz，允许设计者在功耗与数据更新率之间做出最佳权衡。

输出数据格式为16-bit二进制补码，便于直接处理。此外，该器件的可调带宽特性使其能够根据应用需求优化噪声性能和响应速度。

6. 小尺寸、高抗冲击性，适应严苛环境

ADXL345BCCZ-RL7采用14-LGA微型封装，尺寸仅3mm × 5mm × 1mm，重量仅约30 mg。其超小体积和高集成度使其非常适合于

空间受限的便携设备、可穿戴产品和物联网终端。同时，该器件拥有极高的可靠性，可承受高达10,000 g的冲击而不损坏（无论上电

与否），其工作温度范围覆盖-40℃至+85℃，上电扩展温度可达-55℃至+105℃，满足工业和户外应用的严苛要求。

7. 军用/航空航天延伸型号，满足高可靠性应用需求

对于需要更高可靠性和更宽工作温度范围的应用，ADI还提供ADXL345-EP（Enhanced Product）型号，支持防务和航空航天应用（

符合AQEC标准）。该型号在极端工作条件下提供了更强的性能保证，是军工、航天及恶劣工业环境应用的理想选择。

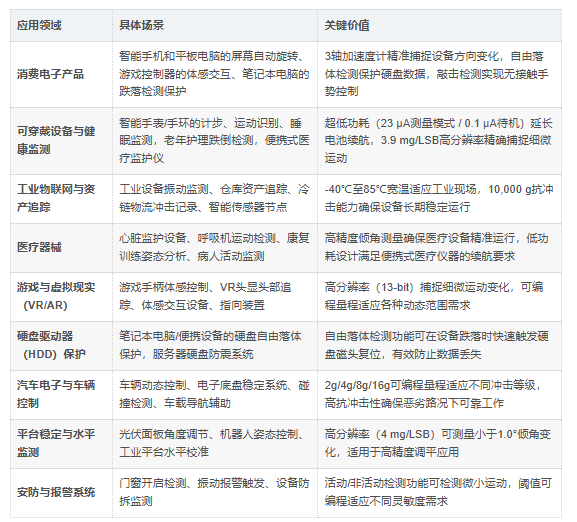

四、主要应用领域
ADXL345BCCZ-RL7凭借其高精度测量、超低功耗、智能片上检测和小型封装等特性，在以下多个领域中具有广泛应用：

五、主要竞争优势

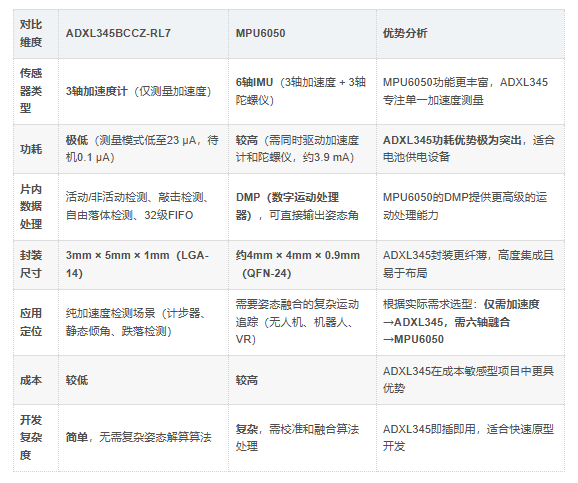

1. 与MPU6050（6轴IMU）的定位差异对比

ADXL345BCCZ-RL7与InvenSense（现为TDK旗下）的MPU6050是市场上最常被比较的两款传感器。两者在设计理念、功能定位和

应用场景上各有侧重：

六、为什么选择ADXL345BCCZ-RL7？
13-bit高分辨率 + ±16g可编程量程，全场景运动感知精准捕捉：

ADXL345BCCZ-RL7支持±2g、±4g、±8g、±16g四档可编程加速度范围，可在静态倾角测量与动态冲击检测间灵活切换。其高达3.9

 mg/LSB的分辨率（13-bit有效） 使其能够精确测量小于1.0°的倾角变化。在智能手机中，精准的方向检测让屏幕旋转流畅顺滑；在工

业设备振动监测中，即使微弱的异常振动也能被及时捕捉。

23 µA超低功耗 + 0.1 µA待机电流，电池供电设备续航无忧：

ADXL345BCCZ-RL7在测量模式下的典型功耗在较低数据速率下可低至23 µA，最低功耗模式下仅10 µA，待机模式下更低至0.1 µA。

对于智能手表、TWS耳机、便携医疗设备等电池供电产品，这一功耗水平意味着一次充电可延长数周甚至数月的使用时间，显著提升用

户体验。

片上智能检测 + 32级FIFO缓冲器，大幅降低主控负荷：

器件集成了活动/非活动检测、敲击检测（单击/双击）和自由落体检测等智能功能，可独立映射到两个中断输出引脚。运动事件触发时通

过中断唤醒主控，而非连续轮询。配合32级FIFO缓冲器，可批量存储数据，减少I²C/SPI总线活动和主控干预次数

I²C + SPI双数字接口 + 可调带宽，系统集成极简灵活：

同时支持I²C（2-wire）和SPI（3-wire/4-wire） 两种标准数字接口，可与各类主流MCU直接通信。可调输出数据速率（0.05 Hz ~ 1.6 kHz）

 和可调带宽特性使设计者可根据功耗预算和响应速度需求灵活配置，无论是超低功耗的环境监测还是高采样率的振动分析，均可一键适配。

3×5×1mm微型LGA封装 + 10,000g抗冲击，空间与可靠性双重保障：

采用14-LGA微型封装，尺寸仅3mm × 5mm × 1mm，重量仅30 mg，可轻松集成于TWS耳机、可穿戴贴片等空间受限设备中。同时，该器

件可承受高达10,000 g的冲击而不损坏，即使在户外恶劣环境、工业振动场合或意外的设备跌落中，也能保持长期可靠的运行。

七、典型应用场景
智能手机与平板电脑：屏幕自动旋转、抬腕亮屏、手势控制、计步健康管理
可穿戴设备与健康监测：智能手表/手环计步、运动识别、老年护理跌倒检测、便携式医疗监护
游戏与虚拟现实（VR/AR）：体感游戏手柄指向、VR头显头部追踪、沉浸式交互设备
工业物联网与资产追踪：工业设备振动监测、仓库资产定位追踪、冷链物流冲击记录
硬盘驱动器（HDD）保护：笔记本电脑/便携设备的自由落体检测，跌落时快速保护数据
汽车电子与车辆控制：车辆动态控制、电子底盘稳定、车载导航姿态辅助
安防与报警系统：门窗开启检测、设备振动报警、智能家居安全监测
