一、产品介绍
AZ431AN-ATRE1是DIODES（美台半导体）推出的三端可调分流精密电压基准芯片，集成SOT-23-3微型封装内，集成了
20ppm/℃的极低温漂系数、±0.4%的高初始精度、100mA输出电流能力以及2.5V~36V的宽输出电压范围，以更优的温漂控
制、更低的动态阻抗和更强的ESD防护，为消费电子、工业电源和汽车电子应用提供了兼具高性能与高性价比的理想电压基准
解决方案，广泛应用于开关电源、充电器等领域。

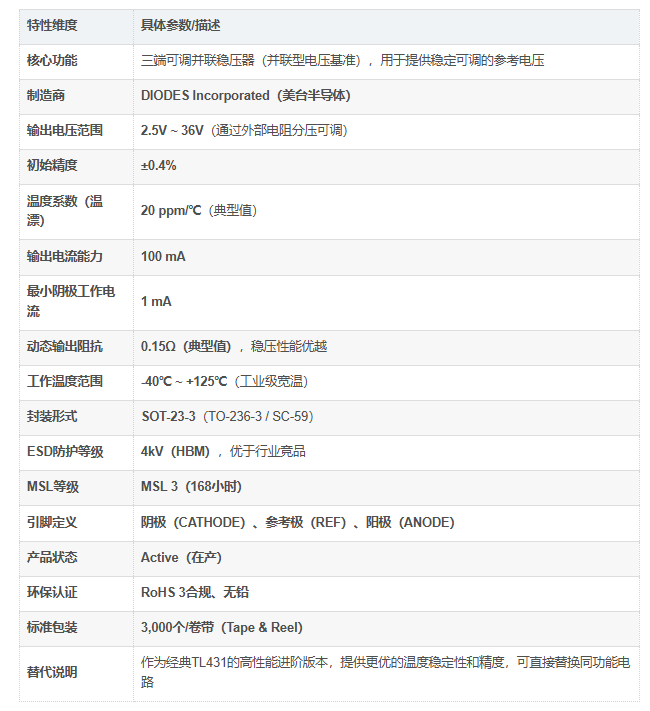

二、产品核心信息一览

三、核心功能与优势特点深度解析

AZ431AN-ATRE1的核心价值在于其以±0.4%的高初始精度和20ppm/℃的极低温漂系数，在2.5V~36V宽输出电压范围内，
为各类电源管理系统提供了稳定、可靠且高性价比的电压基准源。相比经典的TL431系列，AZ431在高低温区间的稳定性、精
度控制和瞬态响应方面均有全面突破。
1. 高初始精度 + 极低温度漂移，全温区输出电压稳定如一
AZ431AN-ATRE1在25℃室温下的初始参考电压精度高达±0.4%，在全工作温度范围（-40℃至125℃）内温度系数典型值仅为
20ppm/℃。

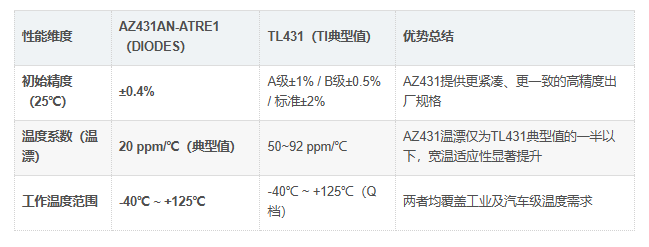

性能维度 AZ431AN-ATRE1（DIODES） TL431（TI典型值） 优势总结
初始精度（25℃） ±0.4% A级±1% / B级±0.5% / 标准±2% AZ431提供更紧凑、更一致的高精度出厂规格
温度系数（温漂） 20 ppm/℃（典型值） 50~92 ppm/℃ AZ431温漂仅为TL431典型值的一半以下，宽温适应性显著提升
工作温度范围 -40℃ ~ +125℃ -40℃ ~ +125℃（Q档） 两者均覆盖工业及汽车级温度需求
2. 100mA输出电流 + 0.15Ω低动态阻抗，驱动与稳压双重兼备
AZ431AN-ATRE1的最大输出电流为100mA，满足开关电源反馈回路、可调线性稳压器和电压监控电路等中功率应用的需求。其
典型动态输出阻抗低至0.15Ω，在负载突变（如从低负载切换到满负载）时，输出电压的波动幅度可控制在几十毫伏以内。在电
源反馈回路中，低动态阻抗意味着反馈信号的稳定性得到增强，PWM控制器误调的概率显著降低，尤其在紧凑型快充适配器中
优势明显。
3. 宽输出电压范围 + 灵活的编程能力，一芯覆盖多电压需求
AZ431AN-ATRE1的输出电压可通过外部两个电阻进行精确编程，在2.5V到36V的宽范围内任意设定，兼容几乎所有低压至中压
工业电源系统。从3.3V/5V逻辑电路的电压参考，到24V工业现场总线的过压保护阈值设定，再到可调线性电源的输出电压控制，
均可由同一颗芯片完成，减少物料种类，优化BOM管理-。
4. -40℃至125℃工业宽温 + 4kV HBM ESD防护，严苛环境可靠运行
AZ431AN-ATRE1的工作温度范围覆盖-40℃至125℃，ESD防护等级高达4kV HBM（远优于TL431的2kV等级），在港口起重机变频
器、储能集装箱环境监测单元等电力电子应用中，可有效抵御现场操作静电释放和温差剧烈变化，降低产品早期失效率，保证工业

级电源产品在全寿命周期内的可靠运行。
5. 紧凑SOT-23-3封装 + MSL 3级，高密度设计与自动化生产兼顾
AZ431AN-ATRE1采用SOT-23-3表面贴装封装，尺寸仅2.9mm × 1.3mm × 1.0mm，MSL等级为MSL 3（168小时）。在PD快充协议

板、多路输出工业电源模块等多路并联的紧凑设计中，小封装特性允许工程师在有限空间内布局更多基准源，同时保持各通道独立

调节。
6. 内置补偿网络，省去外部补偿电容
AZ431AN-ATRE1内置了补偿网络，在典型开关电源反馈应用中无需外接电容即可稳定工作，相对于TL431需要额外增加22pF补偿

电容的设计，简化了BOM结构并降低了PCB布局面积。
7. 宽系列产品覆盖，灵活满足不同精度与封装需求
AZ431系列提供两档精度选项（±0.4%和±0.8%）、多种封装形式（SOT-23、TO-92、SOT-89等）。AZ431AN-ATRE1采用高精度

±0.4%规格与SOT-23-3封装，覆盖了大多数常规开关电源、充电器和仪表类应用；若对成本较敏感的可选用±0.8%版本；若需直插

封装以便手工样机验证可选用TO-92封装的AZ431AZ-ATRE1。

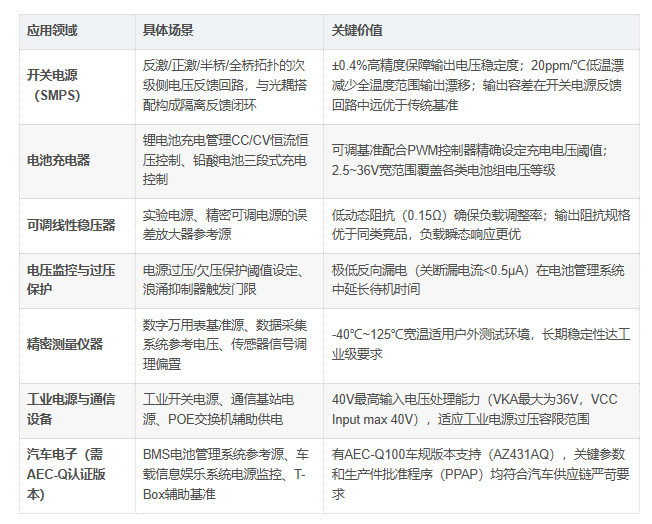

四、主要应用领域

五、主要竞争优势
与AZ431同系列其他型号的对比

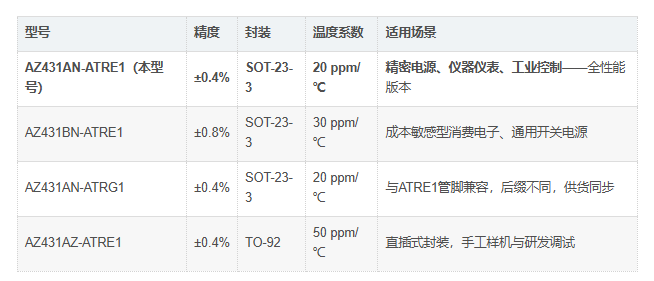

AZ431系列提供多种精度等级和封装选项，AN后缀标识为高性能版。下表简列主要型号差异，便于选型：

六、为什么选择AZ431AN-ATRE1？
±0.4%高初始精度 + 20ppm/℃极低温漂，全温区基准稳定性保障
AZ431AN-ATRE1在25℃室温下的初始参考电压精度高达±0.4%，温度系数典型值仅20ppm/℃，相比TL431的50-92ppm/℃，在全温

度范围（-40℃至125℃）内输出电压漂移约为TL431的一半甚至更低。在-40℃低温启动环境中，电压基准的偏差被限制在极小范围

内，确保设备即使在极端低温条件下也能正常上电和稳定运行。

100mA输出电流 + 0.15Ω超低动态阻抗，负载变化稳如磐石
AZ431AN-ATRE1提供100mA输出电流能力，典型动态阻抗仅0.15Ω，远优于TL431的0.22Ω。在负载从20%突跳至100%的大动态场

景中，输出电压过冲极低，可有效保障后端芯片的供电稳定性。对于多路输出的工业电源和高速开关的PD快充适配器，低阻抗基准

源直接贡献于环路响应速度，显著提升电源系统在全负载范围内的动态稳定性。
2.5V~36V宽可调输出 + 内置补偿网络，设计灵活外围简洁
通过两个外部电阻，AZ431AN-ATRE1的输出电压可在2.5V至36V之间任意编程，从3.3V/5V逻辑电路的电压参考到24V工业现场总

线的过压保护阈值设定，均可由同一颗芯片完成-。该器件内置补偿网络，在典型开关电源反馈应用中无需外接电容，相对TL431需

额外增加22pF补偿电容的设计，简化了BOM结构并降低了PCB布局面积。
-40℃至125℃工业宽温 + 4kV HBM ESD防护，恶劣环境部署无忧
AZ431AN-ATRE1的工作结温范围覆盖-40℃至125℃，ESD防护等级高达4kV HBM，是TL431（2kV）的2倍。在北方寒冷户外机柜

和南方高湿高盐雾的沿海基站中，宽温支撑了全年不间断上电需求；ESD高防护指标也显著降低了生产贴装和后期维护过程中的静

电失效风险，提升现场可靠性和大批量生产良率。
SOT-23-3超紧凑封装 + 引脚与TL431完全兼容，平滑升级
采用SOT-23-3微型封装（2.9mm×1.3mm×1.0mm），在PD快充协议板等多路并联应用中节省板级空间。引脚定义与TL431完全一致，

可直接替换，PCB无需更改；DIODES原厂生命周期状态为Active，为10年以上长周期工业产品提供持续供应保障。
七、典型应用场景
开关电源与快速充电器：作为反激式电源次级侧反馈回路的核心基准源，与光耦配合实现精确电压闭环调节
锂电池充电管理：用于恒流恒压（CC/CV）充电控制中的充电电压精确设定，保护电池过充
可调线性稳压器与实验电源：配合三端稳压器或调整管，构建精密可调的实验室直流电源
工业过压/欠压保护电路：设定电压监控阈值，在电源电压超出安全范围时触发保护电路
精密测量仪器与数据采集系统：为ADC、DAC和传感器模拟前端提供稳定参考电压，保障测量精度
通信基站与POE供电设备：在-40℃至125℃宽温环境中，为通信电源提供长期稳定基准
汽车电子（非安全关键）：配合AZ431AQ车规级版本用于BMS电池管理系统和车载信息娱乐系统
