一、产品信息
W25N01GVZEIG是Winbond（华邦电子）推出的1Gbit SPI NAND闪存芯片，集成WSON-8（8mm×6mm）封装内，实现了

1Gbit（128MB）的大容量存储和104MHz的四线SPI高速接口，内置片上ECC纠错模块和坏块管理系统，为空间、引脚和功
耗受限的嵌入式系统，提供了兼具大容量、高可靠性、低成本和高开发效率的理想非易失性存储解决方案。主要用于小空间
场景的电压调节。

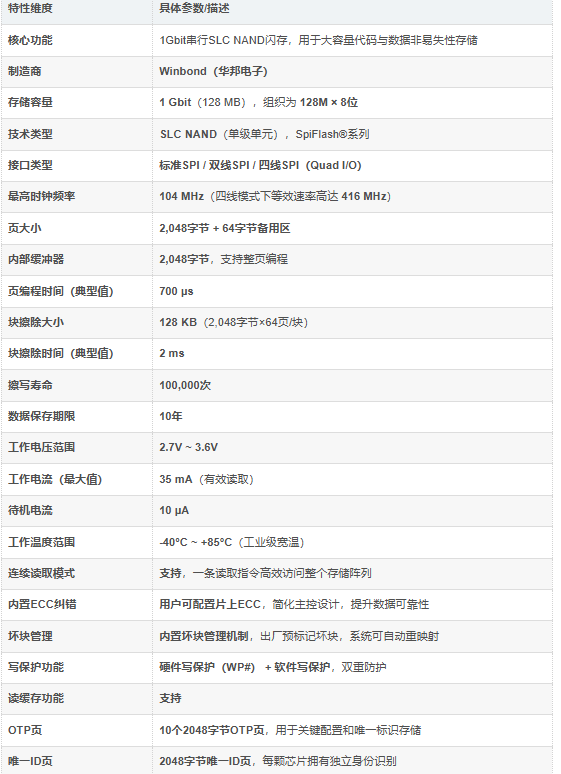

二、核心参数
标称稳压值：?5.6V?，稳压范围5.32V~5.88V，容差±5%
最大耗散功率：常规225mW，部分规格标注最大300mW
反向漏电流：5uA@3V，动态阻抗11Ω
封装类型：SOT-23（3引脚），采用表面贴装设计
工作温度范围：-65℃~+150℃

三、核心功能与优势特点深度解析
W25N01GVZEIG的核心价值在于其将SLC NAND的大容量低成本优势与SPI接口的简洁易用性深度融合，并内置片上ECC和
坏块管理，将NAND闪存的管理复杂性从主控端剥离，为嵌入式系统提供了在大容量存储时代的高效、可靠、低开发成本的基
础存储方案。
1. SLC单级单元架构 + 片上ECC，高可靠性数据保障
W25N01GVZEIG采用SLC（Single-Level Cell，单级单元）架构，每个存储单元仅存储1bit数据，相较于MLC/TLC架构，SLC
具有更快的读写速度、更低的误码率和更长的使用寿命。
同时，芯片内部集成了用户可配置的片上ECC纠错引擎。这一设计使主控MCU无需运行复杂的ECC软件算法
2. 内置坏块管理 + 出厂预标记，简化主控设计
NAND闪存固有的坏块问题是设计者最头疼的问题之一。W25N01GVZEIG内置了坏块管理机制：制造过程中产生的坏块在出厂
时已被预标记，系统可通过读取相应状态信息识别并避开坏块；运行时产生的坏块可由主控端配合标记，系统自动用备用块进行
重映射。
这一设计直接释放了主控芯片的资源压力，大幅缩短了软件开发和调试周期。
3. 104MHz四线SPI + 连续读取模式，大容量快速访问
W25N01GVZEIG支持标准SPI、双线SPI和四线SPI（Quad I/O）接口，最高时钟频率104MHz——四线模式下等效数据传输速
率高达416MHz。
更值得一提的是，W25N01GVZEIG提供了新的连续读取模式，只需一条读取指令即可高效访问整个存储阵列。在实际应用中，
这一特性使其在Linux系统启动场景中可将冷启动时间缩短约200ms，对实时性要求较高的嵌入式系统至关重要。
4. 2.7V-3.6V宽工作电压 + 10µA超低待机电流，适配电池供电系统
W25N01GVZEIG的供电电压范围为2.7V至3.6V，兼容主流的3.3V单电源系统，无需额外电压转换电路，可直接接入标准3.3V
LDO供电体系，降低BOM成本约0.15-0.3元/颗。
其待机电流仅10µA，工作电流最大值35mA。这一低功耗特性使其特别适合NB-IoT智能电表、工业传感器网关等电池供电或功率
受限的物联网设备。
5. 65,536个可编程页 + 1,024个可擦除块，存储管理灵活高效
W25N01GVZEIG的1Gbit存储阵列划分为65,536个可编程页面，每个页面2,048字节。页面可以64个为一组进行擦除，形成128KB
的擦除块。这样的存储粒度设计适用于存储不同规模的数据——从RTOS内核、Bootloader等中等规模固件，到OTA升级镜像、通
信协议栈等较大容量数据均可灵活适配。
特别值得强调的是：1Gbit（128MB）容量在当前嵌入式市场中的独特定位：
6. WSON-8（8×6mm）超紧凑封装 + 多种封装选项，满足不同空间需求
W25N01GVZEIG采用WSON-8封装，尺寸仅8×6mm。相比BGA封装，WSON-8不需高密度PCB层压，普通双面板即可布线，降
低了PCB制造成本；返修也比BGA更为简便，对中小规模生产厂商尤为重要。
该系列还提供SOIC-8 300-mil（4.9×3.9mm）和TFBGA等多种封装选项，设计人员可根据实际板级空间和生产工艺灵活选择。
7. 连续读取模式（Continuous Read Mode），大批量数据高效访问
连续读取模式是W25N01GVZEIG的一项突出功能特性。传统SPI NOR/NAND闪存每次读取大块数据时需要重复发送地址和指令，
而W25N01GVZEIG的连续读取模式允许在发出一次读取指令后，持续访问整个存储阵列。
8. 完备的数据保护与安全特性

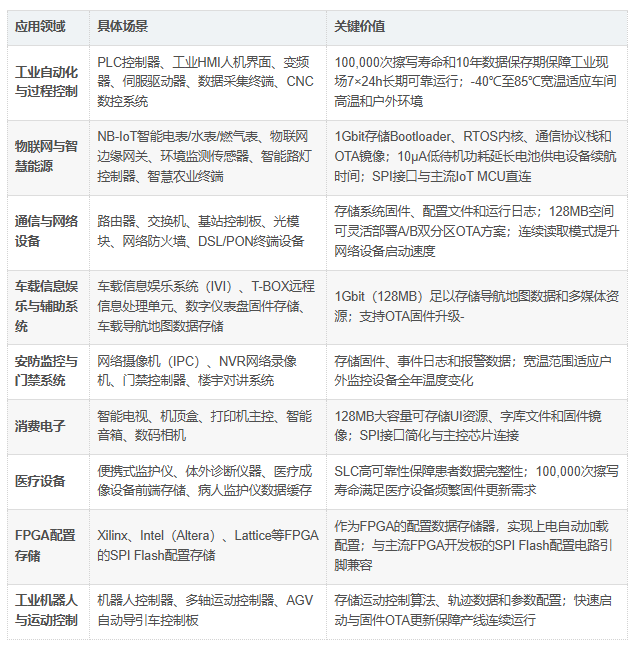

四、主要应用领域
W25N01GVZEIG凭借其1Gbit大容量、SLC高可靠性、SPI接口简洁易用和工业级宽温特性，在以下核心领域中具有广泛应用：

五、主要竞争优势

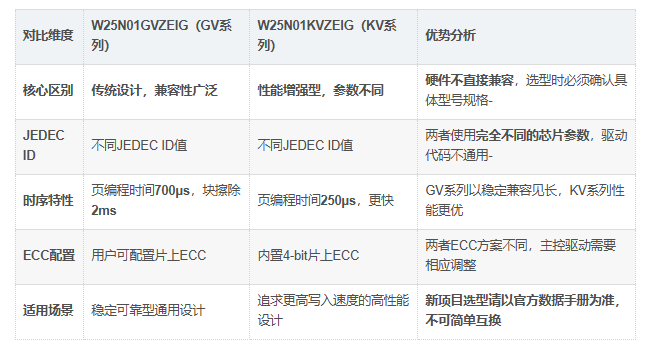

1. 与同系列不同型号（W25N01KVZEIG vs W25N01GVZEIG）的关键区别
Winbond SPI NAND家族中，W25N01KVZEIG与W25N01GVZEIG同属1Gbit容量，但两者存在本质差异，选型时需特别注意：

六、为什么选择W25N01GVZEIG？
1Gbit（128MB）大容量 + SPI简易接口，大容量存储一步到位：
W25N01GVZEIG提供1Gbit（128MB）的SLC NAND存储空间，同时保留了标准SPI/Quad SPI简洁接口——仅需8个引脚。与1Gbit
级SPI NOR Flash相比，每比特成本极具优势；与并行NAND相比，SPI接口仅需4个GPIO即可完成主控连接，PCB走线简单整齐，
4层板可稳定运行。
片上ECC + 坏块管理 + 100,000次擦写寿命，高可靠性无需主控操心：
NAND闪存固有的ECC纠错需求，正是主控设计者最大的“隐形成本”。W25N01GVZEIG内置了用户可配置的片上ECC引擎和坏块
管理机制，将纠错和坏块管理从主控端剥离。搭配SLC架构天然的高可靠性和100,000次擦写寿命，擦除/编程从出厂预检到用户层
都免去了额外ECC软件开销。在100,000次连续擦写测试中，坏块数始终保持在0，启动延迟稳定在45ms内——即使对标日系和美
系NAND竞品，稳定性仍属行业一梯队。
连续读取模式 + 104MHz四线SPI，大容量数据高效访问：
W25N01GVZEIG支持标准SPI、双线SPI和四线SPI（Quad I/O）接口，四线模式下等效数据传输速率高达416MHz。其连续读取
模式允许一条读取指令即可持续访问整个存储阵列，无需重复发送地址和命令。在Linux系统启动场景中，这一特性可将冷启动时间
缩短约200ms。
WSON-8（8×6mm）超紧凑封装 + 3.3V单电源，设计兼容性广：
采用WSON-8超紧凑封装（8×6mm），占板面积仅48mm²，无需高密度PCB层压，普通双面板即可布线。2.7V至3.6V的宽工作电压
范围兼容主流3.3V LDO供电体系，可直接接入标准3.3V系统，无需额外电压转换。
10µA超低待机功耗 + -40℃至85℃工业宽温，电池供电与户外应用双适配：
待机电流典型值10µA，工作电流最大值35mA，在电池供电的NB-IoT智能水表/电表中连续运行数月无需换电。工作温度范围覆盖-40℃
至85℃，从北方严寒的户外机柜到南方密封箱体均能稳定运行。
1Gbit黄金容量区间 + OTP唯一ID页，灵活配置与设备身份识别：
1Gbit（128MB）在工业控制、智能电表、IoT边缘节点中是最佳容量选择，Bootloader、RTOS内核、通信协议栈和OTA升级镜像，
再小不够用，再大则浪费成本。器件还提供10个2048字节OTP页和1个2048字节唯一ID页，用于存储设备密钥、关键配置参数和唯一
设备身份标识，实现产品级的设备可追溯性。
七、典型应用场景
工业自动化与控制：PLC控制器、工业HMI、变频器、工业网关的固件及配置存储
物联网与智慧能源：NB-IoT智能电表/水表/燃气表、环境监测传感器、边缘计算网关
车载信息娱乐系统：车载导航地图数据、T-BOX固件OTA升级存储、IVI系统代码存储
通信与网络设备：路由器、交换机、基站设备、光模块的固件及配置存储
医疗与诊断设备：便携式监护仪、体外诊断仪器、医学成像设备的前端数据缓存
安防监控：网络摄像头、NVR录像设备、门禁控制器的事件日志和固件存储
