一、产品介绍
FGHL50T65MQD 是安森美（onsemi）推出的FGHL50T65MQD 第四代场截止沟槽IGBT，它采用先进的FS4（Field Stop 4）中速IGBT技术，在业界标准的TO-247-3封装内，实现了650V高耐压、50A额定电流、1.45V低饱和压降以及优化的开关损耗平衡，并以175℃高结温能力和正温度系数为高效并联运行提供了可靠保障，广泛应用于新能源发电、不间断电源和工业驱动等领域中。

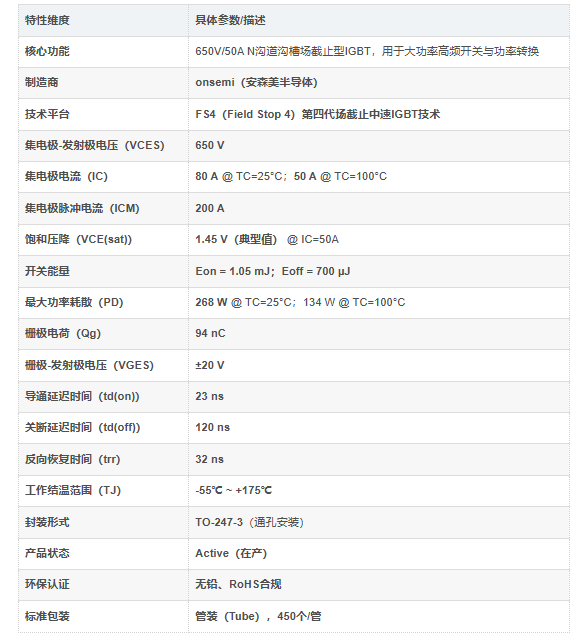

二、产品核心信息

三、核心功能与优势特点深度解析
FGHL50T65MQD的核心价值在于其基于安森美先进的第四代场截止沟槽技术（FS4），在650V/50A的功率等级下，实现了导通压降与开关损耗的优化平衡，配合175℃高结温能力和正温度系数设计，为高频大功率转换应用提供了兼具高效率、高可靠性与易并联性的理想开关方案。
① 650V高耐压 + 50A高电流能力，工业与新能源应用的理想功率等级
FGHL50T65MQD拥有650V的集电极-发射极电压和50A的额定集电极电流（TC=100°C条件下），脉冲电流能力高达200A。650V电压等级适配单相220V整流后约310V直流母线、三相380V整流后约540V直流母线的工业应用场景，同时留有充足的电压裕量以应对开关尖峰；50A电流等级可覆盖从3kW到15kW功率范围的太阳能逆变器、UPS和电机驱动器等主流功率段需求。200A的脉冲电流能力确保在设备启动、负载突变和短路保护等瞬态工况下器件具有足够的浪涌耐受裕量。
② FS4第四代场截止沟槽技术 + VCE(sat)=1.45V，导通损耗与开关损耗的理想平衡
FGHL50T65MQD基于安森美FS4（Field Stop 4）第四代场截止中速IGBT技术制造，该技术在导通压降和关断损耗之间实现了业界领先的平衡。其典型饱和压降VCE(sat)在IC=50A条件下仅为1.45V，在相同电流等级的中速IGBT中处于较低水平，有效降低了导通损耗。配合1.05mJ（导通）/ 700µJ（关断） 的开关能量参数，在PFC升压、逆变桥高频开关等应用中实现了导通损耗与开关损耗的双重优化，帮助电源产品同时满足高能效等级和良好的热管理要求。
③ 内置全电流额定共封装快恢复二极管，简化电路设计
FGHL50T65MQD集成了与IGBT全电流额定匹配的共封装快恢复二极管（Co-Pak Diode）。该二极管在TC=25°C条件下额定正向电流为55A，TC=65°C条件下为40A，非重复正向浪涌电流可达200A。内置续流二极管使得在逆变器、UPS等桥式拓扑应用中无需额外并联外置二极管，显著简化了PCB布局，降低了BOM成本和电路板面积。
④ 175℃高结温 + 正温度系数，高温可靠性卓越且便于并联
FGHL50T65MQD的最大工作结温高达175℃，远超常规工业级IGBT的150℃标准上限。在密闭机箱、户外高温环境和散热受限的大功率设备中，175℃的结温上限提供了充裕的热冗余空间，有效保障了器件在极限工况下的长期可靠性。
其正温度系数特性（随温度升高，导通电阻增加）使得多个IGBT并联时，温度较高的器件自动分流较少的电流、温度较低的器件自动承担更多的电流，系统可自行达到热平衡。在大功率太阳能逆变器和UPS中，这一特性使得通过多个IGBT并联扩展功率等级时，无需严格的器件筛选和复杂的均流设计，大幅降低了系统设计难度和生产成本。
⑤ 优化的开关特性 + 紧密参数分布，降低EMI设计难度
FGHL50T65MQD具有平滑且优化的开关特性，关断过程中的集电极-发射极电压过冲（VCE overshoot）可控且一致性好。其开关参数分布紧密，在批量生产中器件间的开关行为差异小，有助于设计一致性，简化了逆变器输出滤波网络的设计。过冲可控的特性在大功率变换器中尤为关键，可有效降低开关管关断瞬间的电压应力，延长器件寿命。
⑥ TO-247-3工业标准封装 + 丰富的同系列衍生型号，覆盖多样化功率需求
FGHL50T65MQD采用TO-247-3标准功率封装，金属背板与芯片直接焊接，可紧密贴合散热器或通过导热硅脂固定于系统外壳上，实现高效的热量传递。TO-247封装通孔安装方式在振动环境中提供极佳的焊接可靠性，特别适合工业变频器和车载充电机等需要抗振的应用。
该器件为FGHL50系列的基础型号，同系列还提供带NTC温度检测的FGHL50T65SQ、4引脚开尔文发射极版本FGHL50T65LQDT等衍生型号，覆盖不同的电流检测、温度监控和开关速度需求，为设计者提供弹性的选型空间。

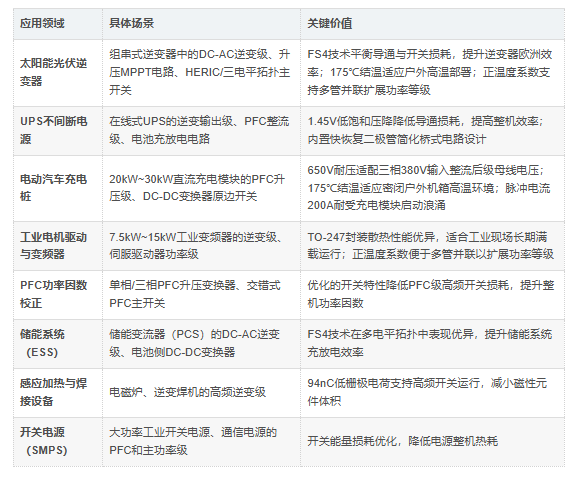

四、主要应用领域
FGHL50T65MQD凭借其650V耐压、50A电流能力、1.45V低饱和压降、175℃高结温和TO-247封装，在以下多个高频大功率领域中具有广泛应用：

五、主要竞争优势
1. 与前代FS3技术的代际跨越对比

六、为什么选择FGHL50T65MQD？
650V/50A + 1.45V低饱和压降，工业与新能源应用的主力功率等级
FGHL50T65MQD拥有650V的集电极-发射极电压和50A的额定集电极电流（TC=100°C），脉冲电流能力高达200A。650V电压等级适配三相380V整流后约540V的直流母线电压，留有充足裕量；50A电流等级覆盖3kW至15kW的主流功率段需求。其典型饱和压降仅1.45V（@IC=50A），在相同电流等级的中速IGBT中处于领先水平，有效降低导通损耗，提升整机效率。


FS4第四代场截止技术 + 优化的开关能量，导通与开关损耗的理想平衡
FGHL50T65MQD基于安森美FS4第四代场截止中速IGBT技术制造，在导通压降和关断损耗之间实现了业界领先的平衡。开关能量参数为Eon=1.05mJ / Eoff=700µJ，在PFC升压、逆变桥高频开关等应用中实现了导通损耗与开关损耗的双重优化，帮助电源产品在满足高能效等级的同时保持良好的热管理性能。


内置全电流额定共封装快恢复二极管，桥式电路设计一步到位
FGHL50T65MQD集成了与IGBT全电流额定匹配的共封装快恢复二极管，在TC=25°C条件下额定正向电流为55A，非重复正向浪涌电流可达200A。在逆变器、UPS等桥式拓扑应用中，内置续流二极管的设计无需额外并联外置二极管，显著简化了PCB布局，降低了BOM成本和电路板面积。


175℃高结温 + 正温度系数，高温可靠性卓越且便于多管并联
FGHL50T65MQD的最大工作结温高达175℃，远超常规工业级IGBT的150℃上限，在密闭机箱、户外高温环境和散热受限的大功率设备中提供充裕的热冗余空间。其正温度系数特性使得多个IGBT并联时无需严格的器件筛选和复杂的均流设计，系统可自行达到热平衡，大幅降低了大功率太阳能逆变器和UPS的设计难度和生产成本。


优化的开关特性 + 紧密参数分布，降低EMI设计难度
FGHL50T65MQD具有平滑且优化的开关特性，关断过程中的集电极-发射极电压过冲（VCE overshoot）可控且一致性好。开关参数分布紧密，批量生产中器件间的开关行为差异小，有助于简化逆变器输出滤波网络的设计，同时可有效降低开关管关断瞬间的电压应力，延长器件寿命。


TO-247-3工业标准封装 + 同系列丰富衍生型号，覆盖多样化功率需求
FGHL50T65MQD采用TO-247-3标准功率封装，金属背板散热设计可紧密贴合散热器，通孔安装方式在振动环境中提供极佳的焊接可靠性，特别适合工业变频器和车载充电机等需要抗振的应用。同系列还提供带NTC温度检测的FGHL50T65SQ、4引脚开尔文发射极版本FGHL50T65LQDT等衍生型号，为设计者提供弹性选型空间。
七、典型应用场景
太阳能光伏逆变器：组串式逆变器的DC-AC逆变级、升压MPPT电路、HERIC/三电平拓扑主开关，FS4技术平衡导通与开关损耗，提升欧洲效率；175℃结温适应户外高温部署
UPS不间断电源：在线式UPS的逆变输出级、PFC整流级、电池充放电电路，1.45V低饱和压降降低导通损耗，内置快恢复二极管简化桥式电路设计
电动汽车充电桩：20kW~30kW直流充电模块的PFC升压级、DC-DC变换器原边开关，650V耐压适配三相380V输入整流后级母线电压
工业电机驱动与变频器：7.5kW~15kW工业变频器的逆变级、伺服驱动器功率级，TO-247封装散热性能优异，正温度系数便于多管并联扩展功率等级
PFC功率因数校正：单相/三相PFC升压变换器、交错式PFC主开关，优化的开关特性降低PFC级高频开关损耗
储能系统（ESS）：储能变流器（PCS）的DC-AC逆变级、电池侧DC-DC变换器
感应加热与焊接设备：电磁炉、逆变焊机的高频逆变级，94nC低栅极电荷支持高频开关运行
