一、产品介绍
LSM6DSVDTR是STMicroelectronics（意法半导体）推出的高端6轴惯性测量单元（IMU），它基于ST先进的iNEMO®系统级封装

（SiP）技术，在紧凑的LGA-14（2.5mm×3mm×0.83mm）封装内，集成了3轴数字加速度计和3轴数字陀螺仪，并采用业界领先

的三通道架构（UI、OIS、EIS分离处理），以仅0.65mA的组合高性能模式功耗提供了±4000dps的超宽陀螺仪量程和低至2.6µA的

待机电流，为AR/VR头显、TWS耳机、智能手机OIS防抖以及各类智能穿戴设备提供了兼顾超低功耗与高精度运动追踪的理想惯性

传感解决方案。

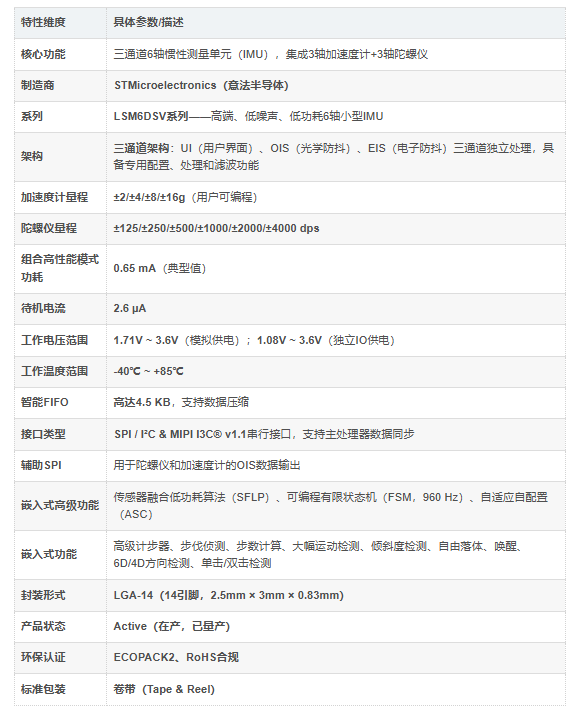

二、产品核心信息

三、核心功能与优势特点深度解析

LSM6DSVDTR的核心价值在于其以ST专利的三通道架构为核心，通过UI、OIS、EIS三路分离处理机制，在仅0.65mA的超低功

耗下实现了最高±4000dps的宽量程陀螺仪性能，配合嵌入式SFLP传感器融合算法和FSM有限状态机，为AR/VR头显、TWS耳机

和智能穿戴等对功耗和精度敏感的终端应用提供了“常开低功耗”与“高精度运动追踪”兼得的理想惯性传感解决方案。
1. 三通道架构：UI + OIS + EIS分离处理，各司其职精准高效
LSM6DSVDTR采用业界领先的三通道（Triple-Channel）架构，将传感器数据分流至三个独立通道进行处理：

UI（用户界面通道）：专用于运动追踪、手势识别和计步器功能，为AR/VR头显中的头部追踪、可穿戴设备中的运动监测和智能手

机中的屏幕旋转等应用提供实时
OIS（光学防抖通道）：配合辅助SPI接口，专为智能手机和相机的高频振动补偿而优化，在低光照环境下保持图像稳定

EIS（电子防抖通道）：在主接口上运行，配合专用滤波功能用于视频录制时的电子防抖

三个通道各自拥有专用的配置、处理和滤波功能-，可并行独立运行而互不干扰——在旗舰智能手机中，LSM6DSVDTR可同时通过

OIS通道驱动镜头防抖、通过UI通道进行屏幕旋转检测、通过EIS通道辅助视频防抖，一颗IMU完成三重任务，效率倍增。

2. 0.65mA超低功耗 + 2.6µA待机电流，“常开”低功耗与高性能兼得
LSM6DSVDTR在组合高性能模式下的总功耗仅为0.65 mA，待机电流低至2.6 µA。这一功耗水平在高端6轴IMU中极具竞争力——在

TWS耳机中，即使全天候开启入耳检测和敲击手势识别，也不会对耳机单次充电续航造成明显影响；在AR眼镜中，低功耗特性使得

设备能够在“始终开启”状态下持续进行头部姿态追踪，而无需频繁唤醒主处理器。

3. ±4000dps超宽陀螺仪量程 + 低噪声设计，高动态场景从容应对
LSM6DSVDTR的陀螺仪满量程最高可配置至±4000dps，远高于主流消费级IMU的±2000dps水平。在AR/VR游戏场景中，用户快速

转头时的角速度可高达2000-3000dps，普通±2000dps的IMU可能超出量程导致数据截断，而LSM6DSVDTR的±4000dps满量程提供

充足的动态余量，确保头部运动追踪绝不丢帧。同时，该器件保持了低噪声特性，即使在低光照条件下也能提供稳定、精确的姿态信息。

4. 嵌入式SFLP传感器融合 + FSM有限状态机 + ASC自适应自配置，边缘AI赋能智能感知
LSM6DSVDTR集成了多级嵌入式智能处理能力：
传感器融合低功耗算法（SFLP）：在芯片内部直接运行传感器融合，输出6轴（加速度计+陀螺仪）的游戏旋转矢量（四元数表示）。

在AR/VR头显中，SFLP算法可输出稳定的姿态四元数，直接供上层渲染引擎使用，大幅减轻主处理器的姿态解算负担
可编程有限状态机（FSM）：支持高达960 Hz的处理速率，可用于可配置的运动追踪，在传感器端直接检测特定运动模式（如拾起、

翻转、双击等），无需唤醒主控
嵌入式自适应自配置（ASC）：允许FSM在检测到特定运动模式时，自动实时重新配置器件（如动态调整ODR和量程），无需主处理器

的任何干预
5. 三路串行接口 + 高达4.5KB智能FIFO，数据吞吐与管理高效无忧
LSM6DSVDTR提供了完整的多路通信接口生态：
主接口：支持SPI、I²C和MIPI I3C® v1.1串行接口，支持主处理器数据同步功能
辅助SPI接口：专用于陀螺仪和加速度计的OIS数据输出，可直接连接OIS控制器，实现镜头的实时防抖补偿
智能FIFO：高达4.5 KB的缓冲存储器，在突发读取模式下可显著减少主处理器的中断次数和总线占用率
6. 2.5×3mm超微型LGA封装 + 1.08V超低IO供电，空间受限设计兼容性强
LSM6DSVDTR采用LGA-14封装，尺寸仅为2.5mm × 3mm × 0.83mm，占板面积仅7.5mm²。在TWS耳机充电仓、AR眼镜镜腿等空间极

度受限的可穿戴设备中，这一微小尺寸为周边电路和电池保留了充足的空间。其独立IO供电范围扩展至1.08V至3.6V，可直接连接低压

SoC和低功耗处理器而无需额外电平转换电路。
7. -40℃至85℃宽温 + 工业级可靠性，严苛环境稳定部署
LSM6DSVDTR的工作温度范围覆盖-40℃至85℃，可从容应对从北方严寒户外穿戴设备到工业现场运动监测的各种极端部署环境。其高

可靠性设计符合ST严格的工业级质量认证体系，为长周期产品的稳定运行提供了坚实保障。
8. 完整开发生态 + 丰富嵌入式功能，加速产品上市
LSM6DSVDTR集成了STMems Standard Motion Libraries（标准运动库），内置大量可直接调用的运动检测算法：
高级计步器：步伐侦测和步数计算，算法运行在超低功耗域中，确保电池受限应用中的超长续航
大幅运动检测：用于设备静止/移动状态判断和唤醒触发
倾斜度检测：用于设备姿态判断
标准中断：自由落体、唤醒、6D/4D方向检测、单击和双击等

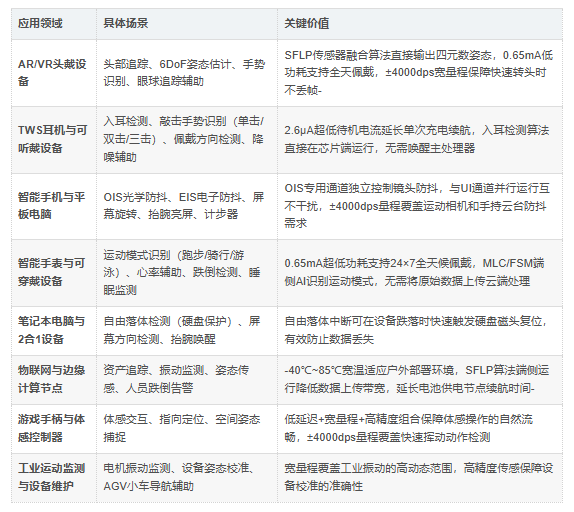

四、主要应用领域
LSM6DSVDTR凭借其三通道架构、0.65mA超低功耗、±4000dps宽量程以及超微型LGA封装，在以下多个对功耗和精度有严苛要求的

领域中具有广泛应用：

五、主要竞争优势

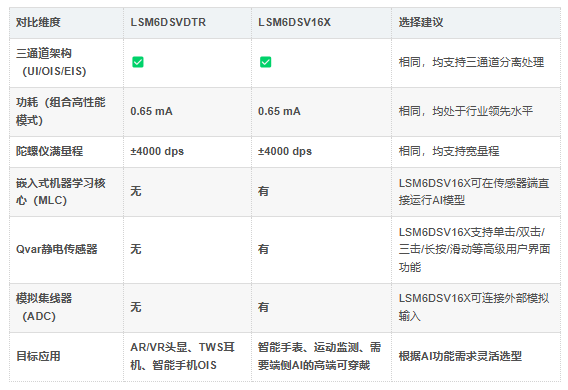

1. 与同系列LSM6DSV16X（MLC+Qvar版本）的功能定位对比
LSM6DSVDTR与LSM6DSV16X同属ST LSM6DSV系列，两者在核心的6轴IMU性能和功耗指标上完全一致（加速度计量程±16g、陀螺

仪量程±4000dps、功耗0.65mA、待机电流2.6µA、LGA-14封装），主要差异在于功能边界的定位：

六、为什么选择LSM6DSVDTR？
三通道架构：UI + OIS + EIS分离处理，各司其职精准高效
LSM6DSVDTR采用业界领先的三通道（Triple-Channel）架构，将传感器数据分流至三个独立通道，UI通道专用于运动追踪、手势识别

和计步器功能；OIS通道配合辅助SPI接口专为智能手机和相机的高频振动补偿而优化；EIS通道在主接口上运行用于视频录制时的电子

防抖。三个通道各自拥有专用的配置、处理和滤波功能，可并行独立运行而互不干扰。在旗舰智能手机中，一颗IMU即可同时驱动镜头

防抖、屏幕旋转检测和视频防抖，效率倍增。
0.65mA超低功耗 + 2.6µA待机电流，“常开”低功耗与高性能兼得
LSM6DSVDTR在组合高性能模式下的总功耗仅为0.65 mA，待机电流低至2.6 µA。在TWS耳机中，全天候开启入耳检测和敲击手势识别

不会对单次充电续航造成明显影响；在AR眼镜中，“始终开启”状态下持续进行头部姿态追踪，无需频繁唤醒主处理器，显著延长设备续航。
±4000dps超宽陀螺仪量程 + 低噪声设计，高动态场景从容应对
陀螺仪满量程最高可配置至±4000dps，远高于主流消费级IMU的±2000dps水平。在AR/VR快速转头场景中，用户角速度可高达2000-

3000dps，LSM6DSVDTR的±4000dps满量程提供充足的动态余量，确保头部运动追踪绝不丢帧。同时保持低噪声特性，即使在低光照条

件下也能提供稳定、精确的姿态信息。
嵌入式SFLP传感器融合 + FSM有限状态机 + ASC自适应自配置，边缘AI赋能智能感知
LSM6DSVDTR集成了传感器融合低功耗算法（SFLP），在芯片内部直接运行传感器融合，输出6轴游戏旋转矢量（四元数），无需主处理

器进行姿态解算-。同时支持可编程有限状态机（FSM，高达960 Hz）和嵌入式自适应自配置（ASC），可在检测到特定运动模式时自动实

时重新配置器件，无需主处理器干预。
2.5×3mm超微型LGA封装 + 1.08V超低IO供电，空间受限设计兼容性强
LSM6DSVDTR采用LGA-14封装，尺寸仅为2.5mm × 3mm × 0.83mm，占板面积仅7.5mm²。在TWS耳机充电仓、AR眼镜镜腿等空间极度

受限的可穿戴设备中，这一微小尺寸为周边电路和电池保留了充足的空间。其独立IO供电范围扩展至1.08V至3.6V，可直接连接低压SoC，

无需额外电平转换电路。
完整开发生态 + 丰富嵌入式功能，加速产品上市
LSM6DSVDTR集成了STMems Standard Motion Libraries，内置高级计步器（步伐侦测、步数计算）、大幅运动检测、倾斜度检测以及自

由落体、唤醒、6D/4D方向检测、单击/双击等标准中断功能。ST提供硬件评估板（STEVAL-MKI、X-NUCLEO-IKS01A3等）、Unico-GUI

图形化配置工具、嵌入式软件库以及完整应用笔记，帮助工程师快速完成从原型验证到量产的设计闭环。
七、典型应用场景
AR/VR头戴设备：头部追踪、6DoF姿态估计、手势识别、眼球追踪辅助
TWS耳机与可听戴设备：入耳检测、敲击手势识别（单击/双击/三击）、佩戴方向检测
智能手机与平板电脑：OIS光学防抖、EIS电子防抖、屏幕旋转、抬腕亮屏
智能手表与可穿戴设备：运动模式识别、心率辅助、跌倒检测、睡眠监测
笔记本电脑与2合1设备：自由落体检测（硬盘保护）、屏幕方向检测
物联网与边缘计算节点：资产追踪、振动监测、姿态传感、人员跌倒告警
游戏手柄与体感控制器：体感交互、指向定位、空间姿态捕捉
工业运动监测与设备维护：电机振动监测、设备姿态校准、AGV小车导航辅助
