一、产品介绍

LTR-381RGB-01是LITEON（光宝科技）推出的集成式低压I²C环境光传感器（ALS）和颜色传感器（CS），它将环境光传

感器（ALS）和RGB颜色传感器（CS）集成于一颗2×2mm的超微型无铅表面贴装封装中，具备五通道独立检测能力（ALS、

R、G、B、IR）、18-bit高分辨率ADC、低至1.2µA的超低静态功耗以及-40°C至+85°C的宽温工作范围，为智能手机自动色温

调节、可穿戴设备健康监测、智能家居照明以及工业色彩分拣等应用，提供了兼具高精度、低功耗与高集成度的理想光学传

感解决方案。

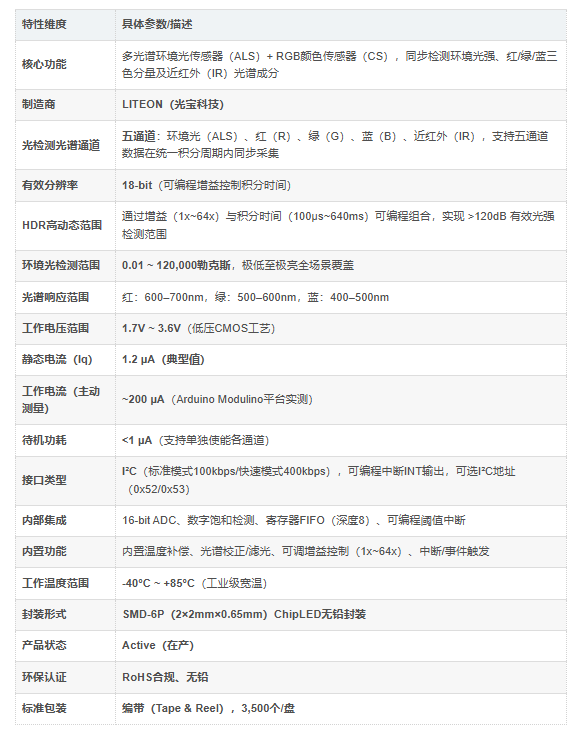

二、产品核心

三、核心功能与优势特点深度解析

LTR-381RGB-01的核心价值在于其将多光谱五通道独立检测能力、宽动态范围HDR传感技术和超微型封装融为一体，通过片

上信号链（16-bit ADC、寄存器FIFO、可编程阈值中断等）大幅降低主控负担，为色彩管理与环境光自适应系统提供了高集成

度、高性能与低功耗的理想光学感知解决方案。

① 五通道多光谱同步采样，精准捕捉全光谱信息

LTR-381RGB-01在一个2×2mm的超微型封装内集成了五通道独立光电二极管：环境光（ALS，兼顾全波段检测）、红（R）、

绿（G）、蓝（B）以及近红外（IR），分别对各自特定光谱区间进行独立响应。五通道数据的采样均在统一的积分周期内完成，

消除了时序偏差对色彩计算一致性的影响。在智能手机的自动屏幕色温调节中，传统的单通道ALS无法区分白光中红绿蓝的成

分占比，而LTR-381RGB-01通过R/G/B独立通道同步读取环境光在各频段的能量分布，可实时计算色温（CCT）并驱动显示面

板调整白点坐标，在日光、白炽灯、荧光灯等多光源环境下，始终保持屏幕色彩呈现的准确性和观看舒适性。

② 内置温度补偿 + 光谱校正，全温度范围输出稳定

LTR-381RGB-01集成了内置温度补偿电路，可在-40°C至+85°C的宽工作温度范围内自动修正光电二极管的温度漂移特性，确保

在气候室高低温循环测试或户外设备全年温度波动中传感器读数的一致性。其片上信号链还包含光谱校正/滤光功能，在芯片后端

直接修正了环境光源中红外（IR）和紫外（UV）成分对测量结果的干扰，使得颜色输出精度（尤其是弱光环境下的颜色识别）得

到显著增强。

③ 18-bit高分辨率ADC + HDR高动态范围，0.01~12万勒克斯全覆盖

LTR-381RGB-01的内部ADC有效分辨率高达18-bit，可将光强度信号量化为精细的数字读数。配合可编程增益控制（1x~64x）和

可编程积分时间（100μs~640ms） 的组合，器件可实现超过120dB的有效光强检测范围（HDR能力），环境光检测下限低至0.01

勒克斯，上限可达120,000勒克斯。在全黑室内环境下，即使仅有星光般的微弱透射光，传感器也能灵敏检出；而在夏日正午烈日

直射场景下，依然保持线性响应不饱和。这一宽动态范围使其可同时胜任暗室微光下的色温感知和户外极端明亮环境中的屏幕亮

度自动调节。

④ 低功耗自主运行 + I²C中断唤醒，1.2µA静态功耗守护电池续航

LTR-381RGB-01在待机（低功耗睡眠）模式下的静态电流典型值仅为1.2 µA，在工作模式下主动测量时的典型功耗约为200µA。

器件支持ALS/RGB/IR五通道单独使能，可只开启所需检测通道，进一步优化功耗。其可编程中断INT输出功能使得传感器可以自

主设定阈值，当环境光强或颜色分量超过预设数值时通过INT引脚主动唤醒主控

⑤ 片上数字信号链 + 深度8 FIFO，大幅降低MCU负载

LTR-381RGB-01集成16-bit ADC、数字饱和检测、寄存器FIFO（深度为8）及可编程阈值中断。传统传感器每次数据更新都需CPU

介入读取，而LTR-381RGB-01的FIFO缓冲器可一次性存储最多8个数据样本，支持以突发模式批量读取，显著减少I²C总线活动频

率和主控干预次数。同时，可编程阈值中断功能使传感器可根据预设门限自主触发事件，主控无需轮询即可获知关键光照变化。结

合五通道数据的同步采样机制，在显示ABLC（自动亮度与色温控制）应用中，无需额外MCU定时器与软件滤波，单颗SoC即可直

接调用FIFO内的原始数据进行白平衡计算和屏幕参数调整。

⑥ 2×2mm超微型封装 + 可编程I²C地址，高密度设计弹性最大化

LTR-381RGB-01采用2×2mm的微型ChipLED无铅表面贴装封装，高度仅0.7mm。在智能手机主板、TWS耳机充电仓以及可穿戴贴

片等高密度集成设计中，可将传感器直接靠屏下或透光孔附近放置，最大化利用纵深空间的感测效率。器件支持I²C地址选择（ADDR

引脚悬空=0x53，接地=0x52），在需要多光源点分布感测的智能照明系统中，可在同一条I²C总线（400kHz快速模式）上挂载多颗传

感器，分别监测环境中不同角度的照度和色温。

⑦ -40°C至85°C宽温工作，工业及车载边缘场景可靠部署

LTR-381RGB-01的工作温度范围覆盖-40°C至85°C，已完全达到工业级宽温标准。在户外智能照明控制节点、工业自动化产线色彩检

测设备以及车载非安全关键辅助系统中，传感器能够在昼夜温差巨大或封闭机箱高温环境下保持色彩和白平衡的稳定输出，且其超小

体积不会对原有结构热容造成额外负担，特别适合植入空间受限的对可靠性有高要求的边缘设备。

四、主要应用领域
LTR-381RGB-01凭借其五通道多光谱检测、宽动态范围、低功耗和超微型封装等综合优势，在以下领域中具有广泛应用：

五、主要竞争优势

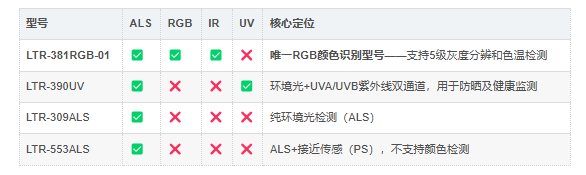

1. 与同系列LTR-3xx型号的功能定位对比

在LITEON LTR-3xx光学传感器系列中，各型号按功能梯度分布，LTR-381RGB-01是该系列中唯一具备RGB三通道颜色识别能力

的型号，包括独立R、G、B和近红外（IR）检测，结合环境光（ALS）构成五通道多光谱感知，可精确分析不同灰度等级（如深灰

与黑色的光谱反射率差异），而同系列其他型号仅支持环境光检测，不具备颜色或灰度分辨能力。

六、为什么选择LTR-381RGB-01？
五通道多光谱同步采样，实现精准颜色和灰度识别

LTR-381RGB-01在2×2mm的超微型封装内集成了五通道独立光电二极管，环境光（ALS）、红（R）、绿（G）、蓝（B）以及近红

外（IR），五通道数据的采样均在统一的积分周期内完成，消除时序偏差。通过多光谱分析，可精确区分不同灰度等级（如深灰与

黑色的光谱反射率差异），支持5级灰度识别。

18-bit高分辨率 + HDR高动态范围（>120dB），0.01~120k勒克斯全场景覆盖

LTR-381RGB-01的内部ADC有效分辨率高达18-bit。配合可编程增益控制（1x~64x）和可编程积分时间（100μs~640ms） 的组合，

器件可实现超过120dB的有效光强检测范围（HDR能力），环境光检测下限低至0.01勒克斯，上限可达120,000勒克斯。在全黑室内

环境下，即使仅有星光般的微弱透射光，传感器也能灵敏检出；而在夏日正午烈日直射场景下，依然保持线性响应不饱和。

1.2µA超低静态功耗 + 中断唤醒机制，电池供电设备续航无忧

LTR-381RGB-01在待机（低功耗睡眠）模式下的静态电流典型值仅1.2 µA，在主动测量时典型功耗约200µA。可编程阈值中断INT输

出使传感器自主监测光线变化，仅在超过预设阈值时主动唤醒主控。

片上FIFO + 数字信号链，降低MCU负载与I²C总线活动

LTR-381RGB-01集成16-bit ADC、数字饱和检测、寄存器FIFO（深度8）及可编程阈值中断。FIFO缓冲器支持以突发模式批量读取

多达8个数据样本，显著减少I²C总线活动频率和主控干预次数。在显示ABLC（自动亮度与色温控制）应用中，无需额外MCU定时

器与软件滤波，单颗SoC即可直接调用FIFO内的原始数据，进行白平衡计算和屏幕参数调整。

2×2mm超微型封装 + 可编程I²C地址，高密度集成与多点部署弹性兼备

LTR-381RGB-01采用2×2mm的微型ChipLED封装（高度仅0.65mm），占板面积仅4mm²。在智能手机主板、TWS耳机充电仓以及可

穿戴贴片中，可直接靠屏下或透光孔附近放置。I²C地址支持选择（ADDR悬空=0x53，接地=0x52），在需要多光源点分布感测的智能

照明系统中，可在同一条I²C总线（400kHz快速模式）上挂载多颗传感器，分别监测环境中不同角度的照度和色温。-40°C至85°C工

业宽温 + 内置温度补偿与光谱校正，严苛环境部署无忧

LTR-381RGB-01的工作结温范围覆盖-40°C至85°C，已完全达到工业级宽温标准。内置温度补偿电路在-40°C~85°C范围内自动修正

光电二极管的温度漂移特性，确保传感器在全温区范围内读数的一致性。片上信号链包含光谱校正/滤光功能，直接修正环境光源中

红外（IR）和紫外（UV）成分对测量结果的干扰。在户外智能照明控制节点、工业自动化产线色彩检测设备以及车载辅助系统中，

传感器能够在昼夜温差巨大或封闭机箱高温环境下始终保持色彩和白平衡的稳定输出。

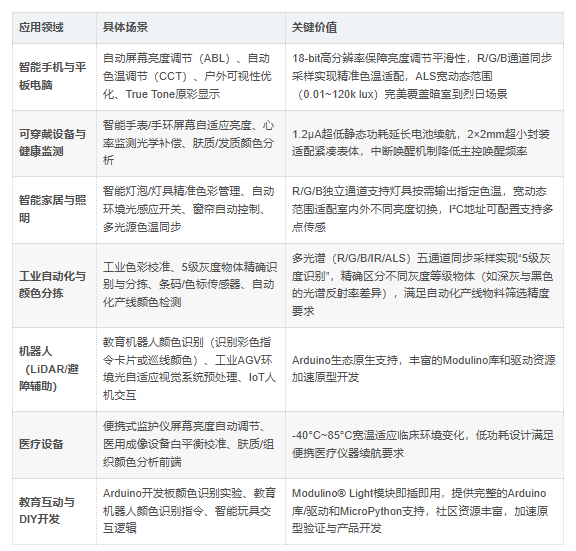

七、典型应用场景

智能手机与平板电脑：自动屏幕亮度与色温调节（CCT）、户外可视性优化、原彩显示，18-bit高分辨率保障亮度调节平滑性，R/G/B

通道同步采样实现精准色温适配

可穿戴设备与健康监测：智能手表/手环屏幕自适应亮度、心率监测光学补偿、肤质/发质颜色分析，1.2µA低功耗延长续航，2×2mm超

小封装适配紧凑表体

智能家居与照明：智能灯泡/灯具精准色彩管理、自动环境光感应开关、窗帘自动控制，R/G/B独立通道支持灯具按需输出指定色温，宽

动态范围适配室内外不同亮度切换

工业自动化与颜色分拣：工业色彩校准、5级灰度物体精确识别与分拣、自动化产线颜色检测，五通道同步采样精确区分相近灰度物体

（如深灰与黑色的光谱反射率差异），满足自动化产线物料筛选精度要求

机器人（LiDAR/避障辅助）：教育机器人颜色识别、工业AGV环境光自适应视觉系统预处理，Arduino生态原生支持，丰富的Modulino库

和驱动资源加速原型开发

医疗设备：便携式监护仪屏幕亮度自动调节、医用成像设备白平衡校准，40°C~85°C宽温适应临床环境变化，低功耗设计满足便携医疗

仪器续航要求

教育互动与DIY开发：Arduino开发板颜色识别实验、教育机器人颜色识别指令，Modulino Light模块即插即用，提供完整的Arduino库/驱

动和MicroPython支持，社区资源丰富
