您所在的位置是： 首页 » 新闻资讯 » 行业资讯 » 全新MX30LF2G28AD-TI 2Gbit SLC 并行NAND FLASH闪存芯片 旺宏电子 存储芯片IC
三、核心功能与优势特点深度解析

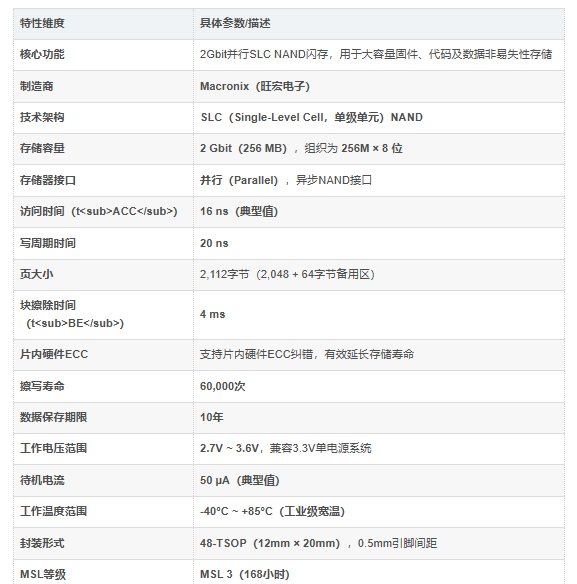

MX30LF2G28AD-TI的核心价值在于其以SLC NAND架构保证了工业级高可靠性，通过标准的并行接口和宽温工作范围，完美兼容各类嵌入式处理器外部总线，以2Gbit大容量为需要高速数据吞吐的存储密集型应用提供兼具高性能与高耐用性的基础存储方案。
MX30LF2G28AD-TI采用SLC（Single-Level Cell，单级单元）NAND架构，每个存储单元仅存储1bit数据。相比MLC（2bit/单元）和TLC（3bit/单元）架构，SLC具备显著更快的读写速度、更低的误码率和更长的使用寿命。
擦写寿命：60,000次程序/擦除循环（P/E Cycles），配合旺宏优化的存储单元设计和磨损均衡算法，可充分满足工业设备全生命周期内频繁的固件更新和数据记录需求-。
数据保存期限：10年，确保关键代码和配置数据在设备整个服役期间（通常5-10年）内的长期安全存储-。
片上硬件ECC：支持片内硬件ECC纠错功能，有效延长了存储介质的有效使用寿命，降低了系统级的数据维护成本。虽然NAND固有的磨损特性需要主机端配合进行坏块管理，但SLC加片上ECC的设计已为底层数据完整性提供了坚实保障。
在实际工程应用中，60,000次擦写寿命意味着即使在每天一次高频固件更新的场景下，该芯片也可连续使用超过160年而不达到寿命上限
随着边缘计算设备运行的操作系统日益复杂、嵌入式固件体积持续膨胀，存储空间从早期的128MB向256MB乃至512MB迁移已成趋势。MX30LF2G28AD-TI提供2Gbit（256MB）存储容量，组织为256M × 8位，在Linux嵌入式系统中可完整容纳Bootloader、Linux内核镜像（zImage）、根文件系统（rootfs）以及OTA差分升级的双备份分区。
同时，该器件采用标准的并行接口（Parallel Interface），与NXP i.MX6、TI AM335x、瑞萨R-Car等主流嵌入式处理器的外部存储器控制器（EMC）无缝对接，无需复杂的电平转换或额外的引脚复用即可直接挂载至系统总线上。对于已经基于并行NAND进行产品设计的方案，MX30LF2G28AD-TI可在不修改硬件的前提下实现存储容量的平滑升级。
MX30LF2G28AD-TI的典型访问时间（tACC）仅为16ns，写周期时间为20ns。在工业PLC、CNC数控系统中，快速的读访问时间可有效降低CPU等待Flash数据的延迟，提升代码执行效率和系统实时响应能力。
在通过ECC进行纠错处理时，写周期的良好表现也能减少系统在频繁写入场景中的总耗时，尤其适用于需要记录运行日志、历史数据和异常事件轨迹的工业数据采集终端。
MX30LF2G28AD-TI的工作温度范围覆盖-40°C至85°C，同时MSL等级为MSL 3（168小时）。从北方严寒的户外通信机柜到工业现场密闭高温箱体，该器件均能在全温度范围内保持稳定的读写性能和数据保持能力。
对车载信息娱乐系统（-40°C启动要求）和工业现场户外设备（夏季机箱内温度可达70°C以上）而言，工业级宽温保障了存储芯片在极端温度条件下的长期可靠运行。
MX30LF2G28AD-TI集成了多项实用的存储管理和保护功能：
坏块管理功能：芯片内部集成了坏块管理机制，制造过程中产生的坏块在出厂时已被预标记，系统可通过读取状态信息识别并避开坏块。
硬件写保护（WP#）：通过外部引脚控制写保护，防止关键代码和配置参数被意外篡改-。
读缓存功能：支持读缓存，有效提升连续读取性能。
ECC纠错功能：内置硬件ECC引擎，自动完成错误检测与纠正，降低主机侧ECC算法开销。
软件复位功能：支持软件复位，便于系统异常恢复和调试。
MX30LF2G28AD-TI采用48-TSOP封装（Thin Small Outline Package），尺寸为12mm × 20mm，引脚间距0.5mm。TSOP封装具有成熟的SMT生产工艺和优异的焊接可靠性，对PCB设计的要求较为宽松，即使在中低端多层板上也能实现稳定的信号完整性，特别适合工业控制板和通信设备主板的批量化生产。
与近年来越来越普及的SPI NAND Flash（如Winbond W25N02KVZEIR，基于SPI串行接口）相比，MX30LF2G28AD-TI基于标准并行接口，在数据传输速率和系统集成方面具有本质差异。并行接口通过独立的数据总线和控制信号线可一次传输1字节数据，在读取大型固件和执行高吞吐数据访问时，同频率下实际读带宽远高于串行SPI接口方案。对于已经采用并行NAND设计的现有系统和需要高速数据访问的应用场景，MX30LF2G28AD-TI无需更改硬件设计即可直接用于容量升级。
MX30LF2G28AD-TI凭借其2Gbit大容量、SLC高可靠性、工业级宽温特性以及成熟的并行接口，在以下核心领域中具有广泛应用：

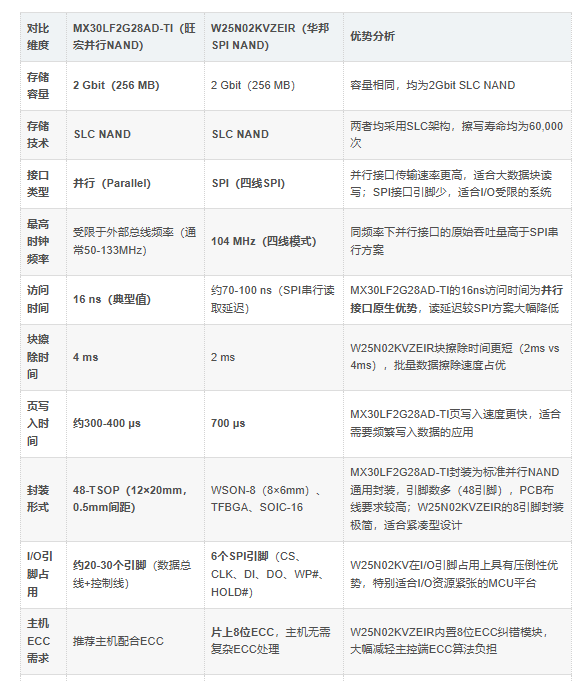

Winbond（华邦）的W25N02KVZEIR是市场上另一款主流的2Gbit SLC NAND Flash，采用SPI（串行）接口。两者在封装和接口标准上存在本质差异，选型时需根据主控处理器的外设资源进行抉择：
六、为什么选择MX30LF2G28AD-TI？
SLC单级单元 + 60,000次擦写寿命，工业级数据持久性标杆
MX30LF2G28AD-TI采用SLC（Single-Level Cell，单级单元）NAND架构，每个存储单元仅存储1bit数据，相比MLC（2bit/单元）和TLC（3bit/单元）架构，SLC具备显著更快的读写速度、更低的误码率和更长的使用寿命。擦写寿命高达60,000次程序/擦除循环（P/E Cycles），数据保存期限长达10年。即使在每天一次的固件OTA更新频率下，芯片寿命仍可维持超过160年的连续服役能力。
2Gbit大容量 + 并行接口，嵌入式系统的扩容升级首选
MX30LF2G28AD-TI提供2Gbit（256MB）存储空间，组织为256M × 8位，在Linux嵌入式系统中可完整容纳Bootloader、Linux内核镜像、根文件系统以及OTA差分升级的双备份分区。其标准的并行接口（Parallel Interface）与主流嵌入式处理器的外部存储器控制器无缝对接，对于已采用并行NAND设计的现有产品，可在不修改硬件的前提下直接通过BOM替换完成存储容量升级，同时支持同系列中从1Gb到8Gb的多容量引脚兼容选型，最小化硬件改版成本。
16ns快速访问 + 20ns页写入，高吞吐保障实时响应
MX30LF2G28AD-TI的典型访问时间仅16ns，写周期时间为20ns。在PLC梯形图扫描、CNC数控系统指令处理和工业数据采集等对响应速度要求苛刻的应用中，并行接口16ns的低访问延迟大幅降低了CPU等待Flash数据的时间，充分释放处理器算力，有效提升代码执行效率和系统实时响应能力。
-40°C至85°C工业级宽温 + MSL 3封装可靠性，严苛环境稳定部署
工作温度范围覆盖-40°C至85°C，MSL等级为MSL 3（168小时）。从北方严寒的户外通信机柜到工业现场密闭高温箱体，该器件均能在全温度范围内保持稳定的读写性能和数据保持能力。对车载信息娱乐系统（-40°C启动要求）和工业现场户外设备（夏季机箱内温度可达70°C以上），宽温保障为极端环境下的长期可靠运行提供了坚实基础。
完备的坏块管理 + 硬件写保护 + 片上ECC，系统存储管理简化
MX30LF2G28AD-TI集成了坏块管理功能、硬件写保护（WP#）、读缓存功能、片上ECC纠错功能及软件复位功能，将NAND存储的底层管理复杂性从主控端部分剥离。硬件写保护有效防止关键代码和配置参数被意外篡改；片上ECC引擎自动完成错误检测与纠正，降低主机侧ECC算法开销；坏块管理机制确保制造和运行中产生的坏块被有效标记和规避。
48-TSOP成熟封装 + 旺宏原厂逾30年SLC NAND技术积累，长生命周期供货保障
MX30LF2G28AD-TI采用48-TSOP封装，是工业界应用最广泛的并行NAND封装形式之一，具有成熟的SMT生产工艺和优异的焊接可靠性。产品状态为Active（在产），作为全球领先的非易失性存储供应商，旺宏在SLC NAND领域有超过30年的技术积累和自主制造能力，为工控设备和通信设备等长生命周期产品（5-10年）提供了可靠的物料延续性保障。

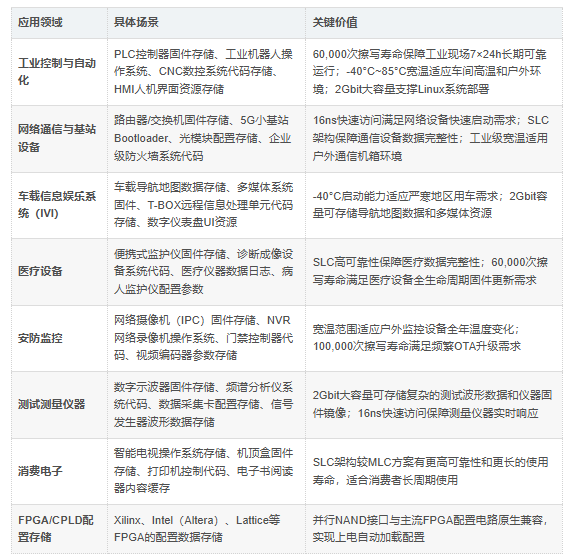

七、典型应用场景
工业控制与自动化：PLC控制器固件存储、工业机器人操作系统、CNC数控系统代码存储、HMI人机界面资源存储
网络通信与基站设备：路由器/交换机固件存储、5G小基站Bootloader、光模块配置存储、企业级防火墙系统代码
车载信息娱乐系统（IVI）：车载导航地图数据存储、多媒体系统固件、T-BOX远程信息处理单元代码存储、数字仪表盘UI资源
医疗设备：便携式监护仪固件存储、诊断成像设备系统代码、医疗仪器数据日志、病人监护仪配置参数
安防监控：网络摄像机（IPC）固件存储、NVR网络录像机操作系统、门禁控制器代码、视频编码器参数存储
测试测量仪器：数字示波器固件存储、频谱分析仪系统代码、数据采集卡配置存储、信号发生器波形数据存储
FPGA/CPLD配置存储：主流FPGA并行配置接口的原生存储选择，实现上电自动加载
