一、产品介绍

STTH212U是意法半导体（STMicroelectronics）推出的1200V 2A 超快恢复二极管，它采用ST独有的超快高压平面技术，在紧凑的SMB（DO-214AA）表面贴装封装内，实现了1200V高反向耐压、2A连续正向电流、仅75ns的超快反向恢复时间以及40A的高浪涌电流承受能力，并以低正向压降、软开关特性降低EMI干扰等综合优势，为高开关频率下的电源转换系统提供了兼具高效率、高可靠性与小尺寸的理想整流解决方案。

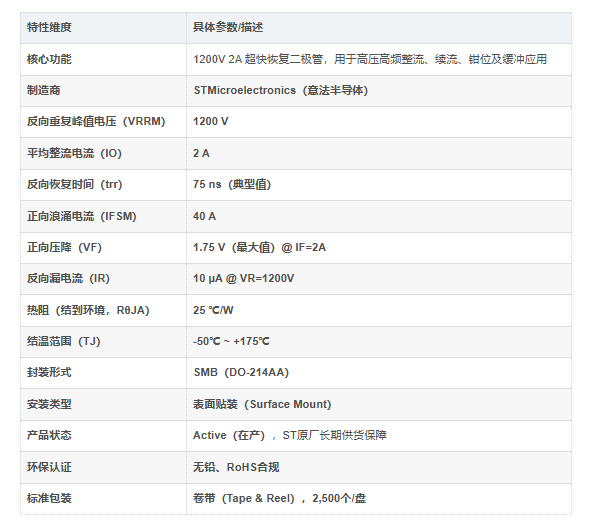

二、产品核心信息

三、核心功能与优势特点深度解析
STTH212U的核心价值在于其将1200V高耐压、2A电流能力与75ns超快反向恢复时间完美融合于SMB表面贴装封装之中，以ST专利高压平面工艺为根基，在高开关频率应用中显著降低开关损耗和EMI干扰，为高压高频电源系统提供了高效、可靠、紧凑的整流解决方案。
1. 75ns超快反向恢复 + 1200V高耐压，高压高频电源的效率担当
在高开关频率（50kHz~200kHz）的电源转换系统中，二极管的开关损耗是影响整机效率的关键因素。STTH212U的典型反向恢复时间仅为75ns，在600V~1200V等级的超快恢复二极管中处于行业领先水平。每缩短1ns的恢复时间，对应可减少约0.3%-0.5%的开关管导通损耗。
在主动式PFC升压电路中，STTH212U可作为升压二极管使用，其1200V高耐压足以应对升压电感和MOSFET漏感产生的尖峰电压。快速恢复特性则使升压二极管在MOSFET关断时能迅速完成反向恢复，显著减少因反向恢复电流引起的额外功耗。在200kHz高频运行条件下，该二极管可将反向恢复能量损失控制在极小范围内。在反激/正激开关电源的输出级整流中，75ns反向恢复时间配合2A额定电流能力，适用于40W~100W功率等级的高效适配器或工业电源，直接帮助电源产品满足欧盟CoC Tier 2及DoE Level VI等高等级能效标准。
2. 40A高浪涌电流能力 + 175℃高结温，严苛环境下的可靠保障
STTH212U的正向浪涌电流（I_FSM）高达40A（8.3ms单正弦半波）。在电机驱动器的电源输入整流桥后级或开关电源输出级中，即使遭遇设备热插拔、雷击浪涌或输出短路等瞬时过流冲击，STTH212U依然能安全吸收瞬时大电流而不失效。其最高结温上限为175℃，为在高环境温度密封机箱或散热受限设备中部署电源系统提供了充裕的热冗余空间。
3. ST超快高压平面技术 + 低正向压降，系统能耗与EMI双重优化
STTH212U基于意法半导体的超快高压平面技术制造，在1200V高耐压等级下实现了典型正向压降仅1.75V @ 2A的水平。在2A满载条件下，导通功耗控制在3.5W以内，配合SMB封装和25°C/W的热阻，可设计为自然冷却或贴PCB铜皮辅助散热的方案，有效降低系统散热成本。
该器件的软开关特性（Soft Switching） 是其区别于普通超快恢复二极管的另一项核心竞争力。软恢复可以有效抑制反向恢复过程中因电流突变产生的高频振铃（Ring back），降低功率回路中的传导和辐射电磁干扰（EMI），帮助电源产品更容易通过EMC测试标准，并降低外部EMI滤波网络的设计压力和物料成本。
4. 工业级宽结温 + MSL 1级高可靠性，复杂部署场景的可靠之选
STTH212U的工作结温范围覆盖-50℃至175℃，从北方严寒的户外机柜到工业现场密闭高温箱体，均可保持稳定的电学特性。其SMB（DO-214AA）表贴封装通过了AEC-Q101标准（部分ST超快二极管系列已获此认证） 适配车载充电机等车用电子严苛需求（具体以批次认证为准），为系统级汽车及工业设备稳定运行提供了有力支撑。

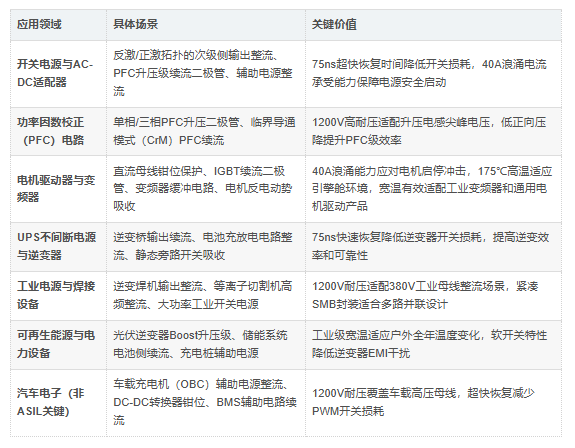

四、主要应用领域
STTH212U凭借其1200V高耐压、75ns超快恢复、40A高浪涌能力和SMB紧凑封装，在以下多个高压高频电源领域具有广泛应用：

五、主要竞争优势
1. 与行业标杆产品的综合性能对标
在1200V/2A超快恢复二极管市场中，STTH212U与Vishay的US2M、Diodes Inc.的US1MW等产品构成直接竞争关系。以下为综合性能对标分析：

六、为什么选择STTH212U？
75ns超快恢复 + 1200V高耐压，高压高频电源的效率引擎
在高开关频率的电源转换系统中，二极管的开关损耗是影响整机效率的关键因素。STTH212U的典型反向恢复时间仅75ns，在600V~1200V等级的超快恢复二极管中处于行业领先水平。在主动式PFC升压电路中，1200V高耐压可从容应对升压电感和MOSFET漏感产生的尖峰电压；超快恢复特性则使升压二极管在MOSFET关断时能迅速完成反向恢复，显著减少因反向恢复电流引起的额外功耗。在反激/正激开关电源的输出级整流中，直接帮助电源产品满足欧盟CoC Tier 2及DoE Level VI等高等级能效标准。
40A高浪涌电流 + 175℃高结温，严苛环境下的可靠保障
STTH212U的正向浪涌电流高达40A。在电机驱动器的电源输入整流桥后级或开关电源输出级中，即使遭遇设备热插拔、雷击浪涌或输出短路等瞬时过流冲击，该器件依然能安全吸收瞬时大电流而不失效。其最高结温上限为175℃，为在高环境温度密封机箱或散热受限设备中部署电源系统提供了充裕的热冗余空间。
ST高压平面技术 + 软开关特性，系统能耗与EMI双重优化
STTH212U基于意法半导体的超快高压平面技术制造，正向压降典型值仅1.75V @ 2A，导通功耗可控。其软开关特性（Soft Switching） 可有效抑制反向恢复过程中因电流突变产生的高频振铃，降低功率回路中的传导和辐射电磁干扰，帮助电源产品更容易通过EMC测试标准，并降低外部EMI滤波网络的设计压力和物料成本。
SMB紧凑封装 + 与STTH212S（SMC）封装引脚兼容，空间与功率灵活配平
STTH212U采用SMB（DO-214AA）微型封装，尺寸仅约4.6mm × 3.95mm，占板面积约为同系列SMC封装产品的1/3。对于PCB面积受限的紧凑型电源模块、便携设备适配器和多路并联设计，这一封装优势为工程师释放了宝贵的布局空间。同系列中提供SMC封装的STTH212S（更大封装，散热性能更优），两者电气参数完全一致，可根据PCB空间和散热需求灵活选型。
-50℃至175℃工业宽温 + ST原厂长期供货保障，长生命周期部署无忧
STTH212U的工作结温范围覆盖-50℃至175℃，MSL等级为MSL 1（无限地板寿命），回流焊峰值温度260℃。从北方严寒的户外机柜到工业现场密闭高温箱体，均可保持稳定的电气特性。产品状态为Active（在产），ST作为全球领先的功率半导体供应商，对超快恢复二极管产品线有明确的长期供货承诺，为工控设备和通信设备等长生命周期产品提供了可靠的物料延续性保障。
七、典型应用场景
开关电源与AC-DC适配器：反激/正激拓扑次级侧输出整流、PFC升压级续流、辅助电源整流
功率因数校正（PFC）电路：单相/三相PFC升压二极管、CrM PFC续流
电机驱动器与变频器：直流母线钳位保护、IGBT续流、变频器缓冲、电机反电动势吸收
UPS不间断电源与逆变器：逆变桥输出续流、电池充放电整流、静态旁路开关吸收
工业电源与焊接设备：逆变焊机输出整流、等离子切割机高频整流
可再生能源与电力设备：光伏逆变器Boost升压、储能系统电池侧续流、充电桩辅助电源
汽车电子（非ASIL关键）：车载充电机（OBC）辅助电源整流、DC-DC转换器钳位
