一、产品介绍

RHRG75120是onsemi（安森美）推出的 Hyperfast 软恢复二极管，它采用先进的离子注入外延平面工艺和氮化硅钝化技术，在 TO-247?2 标准功率封装内，实现了 75A 平均整流电流、1200V 反向耐压、500A 非重复峰值浪涌电流 以及 高达 175℃ 的结温范围，并以 100ns Hyperfast 反向恢复时间 和 软恢复特性 显著抑制开关电路的振铃与噪声，为高频大功率电源系统提供了高效率、低损耗、高可靠性的理想整流与续流解决方案。
二、产品核心信息

三、核心功能与优势特点深度解析
RHRG75120 的核心价值在于其 将 1200V 高耐压、75A 大电流能力与 Hyperfast 超快恢复速度、软恢复特性相结合，同时以 500A 高浪涌承受能力和 175℃ 宽结温提供充裕的热冗余与瞬态保护，在高压高频大功率转换场合显著降低开关损耗和电磁干扰，是大功率电源与能源转换系统中的可靠整流“芯”选择。
1. 75A 大电流 + 1200V 高耐压，高压大功率系统的“承载器”
RHRG75120 拥有 1200V 的重复峰值反向电压 和 75A 的平均整流电流能力（允许 500A 的浪涌峰值），能够直接用于单相 380V 及三相 480V 级工业电压系统的整流、钳位和续流，在 电动汽车直流充电桩（DC Charging Pile）的功率模块 中作为整流或钳位二极管使用时，75A 的额定值可覆盖 20kW ~ 30kW 单模块的电流需求，并留有充足的裕量。配合工业变频器三相整流桥后级或 IGBT 续流应用，高耐压确保在电网尖峰和开关管关断过冲等严重工况下依然安全可靠，500A 浪涌峰值电流能在电机启停和热插拔等大电流冲击过程中有效吸收瞬时能量，保护后级器件。
2. Hyperfast 超快恢复 + 软恢复特性，开关损耗与 EMI 双重优化
RHRG75120 的 典型反向恢复时间 trr < 85 ns，即使在 75 A 满载条件下也仅为 100 ns。在大功率 PFC 电路中作为升压二极管时，超短恢复时间使得升压 MOSFET 在关断阶段的反向恢复电流大幅降低，从而直接减少导通功耗；在 大功率焊接设备和感应加热电源 的逆变桥中，即使工作在 50 kHz 以上的高频开关状态，二极管的反向恢复损耗依然可控，热量大幅降低。
同时，该器件具备 软恢复（Soft Recovery）特性，恢复过程的 di/dt 较为平缓，有效抑制了反向恢复电流中断时刻因寄生电感产生的电压尖峰和振铃。在 UPS 和不间断电源的逆变输出级 中，软恢复特性可直接降低输出端的传导和辐射电磁干扰，帮助电源产品更快通过 EMI 认证测试，并减少外部 EMI 滤波器成本。
3. 500A 高浪涌电流 + 175℃ 宽结温，为苛刻工况提供可靠保障
RHRG75120 的 正向浪涌电流（IFSM）高达 500 A，在焊接设备起弧瞬间、电机驱动制动能量回馈、充电桩电源模块热插拔以及 UPS 带载切换等过流冲击场景下，RHRG75120 依然能承受大电流而不发生失效，为系统安全设计提供了足够的冗余。其工作结温范围宽达 -65℃ 至 175℃，结至壳热阻仅 0.8℃/W，在 190 W 的最大耗散功率下结温仍在安全区内，在多管并联的大功率电源中降低对散热器的总成本要求。
4. 氮化硅钝化离子注入外延平面工艺，高可靠性的工艺基础
RHRG75120 采用 氮化硅钝化（Silicon Nitride Passivated）离子注入外延平面结构。氮化硅钝化层具有极高的化学稳定性和致密性，能够有效抵抗湿气、盐雾和化学污染物的侵蚀，在户外光伏逆变器和沿海地区充电设施等恶劣环境下长期运行而不发生性能退化。而离子注入工艺实现了精确的掺杂浓度控制，确保了器件一致性和良品率，外延平面结构的设计降低了高温高压下的漏电流，配合雪崩能量额定值有效吸收感性负载中的反峰电压。
5. TO?247?2 标准功率封装 + 通孔安装，大功率散热的理想搭档
RHRG75120 采用 TO?247?2 标准功率封装，金属背板与芯片直接焊接，可紧密贴合散热器或通过导热硅脂固定于系统外壳上，实现高效的热量传递。TO?247 引脚采用鸥翼型设计，在通孔 PCB 上提供极佳的焊接可靠性，并能承受多轮热循环而不产生疲劳断裂，易于并联多个器件以满足更高电流等级需求。
四、主要应用领域
RHRG75120 凭借其 1200V 高耐压、75A 大电流、Hyperfast 超快恢复、软恢复特性和 TO?247 封装，在以下高压大功率场景中广泛应用：
五、主要竞争优势
1. 与同系列 RURG80100 及类似型号的关键性能对比

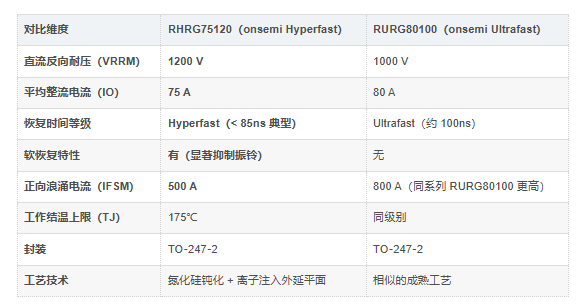

RHRG75120 在 onsemi 自家产品线中可与 RURG80100（1000V/80A，Ultrafast 等级，t_rr 约 100ns 级别，但仍属普通快恢复等级）形成电压/电流覆盖互补。下表归纳核心性能对比：
六、产品优势：
75A 大电流 + 1200V 高耐压，高压大功率系统的核心承载器件
1200V 耐压直接适用于三相 380V 输入及更高电压场景，75A 电流能力覆盖 20kW～30kW 充电模块、千瓦级工业电源的高频整流需求。500A 浪涌峰值电流可有效吸收电机启动、雷击等瞬态能量，为系统安全设计提供了充足的可靠冗余。
Hyperfast 超快恢复 + 软恢复特性，开关损耗与 EMI 同步降低
Hyperfast 等级（< 85ns 典型）配合软恢复特性，在显著降低开关管导通损耗的同时，平滑的 di/dt 曲线也大幅抑制了高频振铃，减少传导和辐射 EMI，帮助电源产品更容易通过 EMC 测试。在 UPS 逆变输出级中，即使输出波形发生瞬时畸变，二极管依然可以保持低热耗，延长整机寿命。
500A 浪涌承受 + 175℃ 宽结温 + 雪崩能量额定值，严苛环境稳定可靠
浪涌能力达到 500A，结温上限达 175℃，热阻仅 0.8℃/W。在焊接设备高频起弧、光伏逆变器户外高温直射、充电桩热拔插冲击等严苛工况下，始终保持在安全工作区（SOA）以内。雪崩能量额定值可安全吸收电感负载反峰电压，防止发生二次击穿。
氮化硅钝化 + 离子注入外延平面结构，氮化硅钝化保护，长期户外部署高可靠性
氮化硅钝化工艺具有极高的化学稳定性，能有效抵抗盐雾、湿气和化学污染物的侵蚀；离子注入工艺实现精确掺杂控制，确保批次间的高度一致性。在沿海及高污染工业区部署充电桩或光伏逆变器等设备时，可有效降低二极管因环境腐蚀导致的早期失效风险。
TO?247?2 标准功率封装 + 通孔安装，散热与并联的天然解决方案
TO?247?2 封装金属背板与芯片直接焊接，可通过导热硅脂贴合散热器，实现高效散热，便于在多管并联的高功率电源模块中实现均流，为大功率逆变焊机和充电桩电源模块的散热和模块化并联设计提供了统一结构平台。
七、典型应用场景
电动汽车直流充电桩：20kW～30kW 充电模块 PFC 升压二极管、输出整流、吸收钳位
UPS 不间断电源：逆变输出级续流、整流桥缓冲、电池充放电回路
大功率开关电源：工业级 AC?DC 电源、通信电源、服务器电源次级整流与箝位
光伏逆变器与储能系统：MPPT 升压级续流、逆变桥钳位、储能变流器电源
工业变频器与电机驱动：三相整流桥后级直流母线钳位、IGBT 续流、制动单元吸收回路
大功率焊机与感应加热电源：逆变焊机 IGBT 续流、感应加热电源整流输出
可再生能源与能量存储：风电变流器、电池储能系统、燃料电池 DC?DC 转换器
通信基础设施：5G 基站电源、微波发射站电源、数据中心 48V 整流模块
