一、产品介绍
TL074HIDR是Texas Instruments（德州仪器）推出的四通道JFET输入运算放大器，它采用先进的CMOS工艺，在紧凑的SOIC-14封装内，集成了4路独立的高性能运算放大器，兼具5.25MHz高增益带宽积、20V/μs高压摆率、1mV（典型值）低失调电压、1pA超低输入偏置电流以及±2.25V至±20V的超宽电源电压范围，同时集成了EMI/RFI滤波器和1.5kV HBM ESD保护，广泛应用于精密信号放大、音频处理和工业控制等领域。
二、核心参数与特性

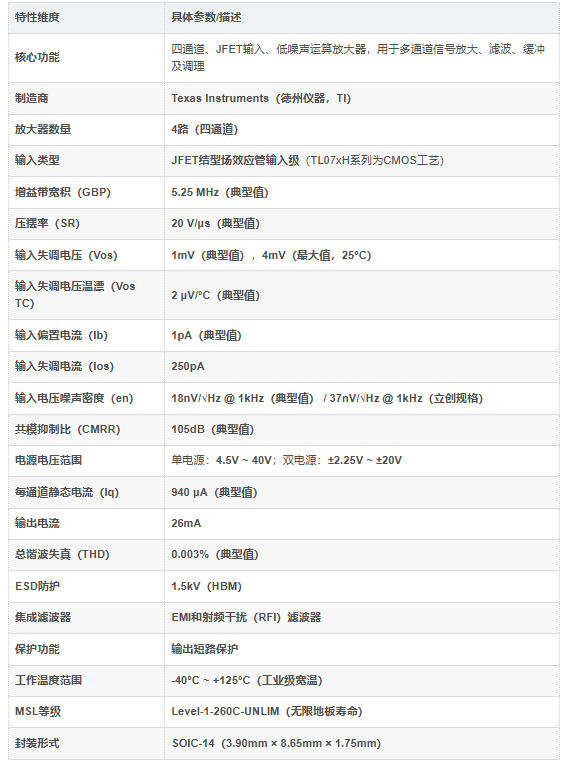

通道数：4 通道（Quad）
封装形式：SOIC-14（小型集成电路封装）
电源电压范围：±2.25V 至 ±20V（或单电源 4.5V 至 40V）
输入偏置电压：1 mV（典型值，TL07xH 系列）
转换速率（Slew Rate）：20 V/μs（典型值），适合高速信号处理
增益带宽积（GBW）：5.25 MHz，提供良好的高频响应
输入偏置电流：低至 1 pA（FET 输入结构优势）
工作温度范围：-40°C 至 +125°C，适用于严苛环境
共模输入电压范围：包含正电源轨（In to V+），支持更灵活的输入信号范围
低噪声性能：输入电压噪声密度为 37 nV/√Hz @ 1kHz，适合微弱信号放大

EMI 抑制能力：集成 EMI 和 RF 滤波器，提升抗干扰能力

三、核心功能与优势特点深度解析
TL074HIDR的核心价值在于其作为TL07x系列的下一代全面升级版本，在保持JFET输入架构高输入阻抗优势的同时，通过技术创新实现了压摆率、失调电压、工作温度范围和抗干扰能力的全面提升，让经典架构焕发新生。
1. 四通道JFET架构 + 1pA超低输入偏置电流，高阻抗信号完美适配
TL074HIDR内部集成了4个独立的低噪声运算放大器，采用JFET输入级设计，带来了两大核心优势：
在光电二极管前置放大、压电传感器信号调理、pH电极接口等需要处理高阻抗信号源的场景中，1pA级别的输入偏置电流能确保信号不被放大器自身吸收，真正实现“信号无损”的前端调理。
2. 20V/μs高压摆率 + 5.25MHz高带宽，动态响应更快
在音频功率放大器的驱动级、电机控制电流环反馈等需要快速响应的大信号处理场景中，更高的压摆率意味着更低的瞬态互调失真和更好的信号保真度。在实际测试中，20V/μs的高压摆率在处理大幅值瞬态信号时展现出优异的动态响应能力，尤其是在需要处理高频大信号的电子负载或电池模拟器等专业测试仪器中，这一特性对维持系统精度和稳定性尤为关键。
3. 1mV低失调电压 + 2μV/°C低温漂 + 105dB高CMRR，直流精度更优
TL074HIDR在直流性能方面同样实现了显著提升：
这一组合使其特别适合用于精密测量仪器、电池测试设备和数据采集系统等对直流精度有严格要求的应用场景，其±0.003%的典型总谐波失真（THD）更能保障微弱信号采样的准确性和一致性。
4. ±2.25V至±20V超宽电源电压范围，多元供电场景适配
TL074HIDR支持单电源4.5V至40V或双电源±2.25V至±20V的超宽电压范围，从3.3V低压逻辑系统到±15V工业仪表系统均可无缝适配。这一宽电压特性意味着：
电源兼容性覆盖范围极宽，适用于采用单一供电电压或需要对称供电的设计拓扑结构，在信号采集、音频处理和电源仿真控制等系统级应用中大幅减轻了多路电源的构建压力。
5. -40°C至125°C工业宽温 + 集成EMI/RFI滤波器 + 1.5kV ESD防护，严苛环境从容应对
TL074HIDR在环境适应性方面展现出了卓越的性能冗余：
TL07xH的ESD防护和集成电磁兼容性设计表现尤其突出，该特性使得TL074HIDR特别适用于电源环境复杂、射频干扰严重的工业设备和户外控制系统，无需额外增加外部滤波元件。
6. 输出短路保护 + 0.003%低THD，安全与品质兼得
TL074HIDR内置输出短路保护功能，在输出端意外短路至电源或地时自动限制输出电流，防止器件损坏，进一步提升系统在异常情况下的安全性和可靠性。同时，其0.003%的典型总谐波失真（THD）在音频前置放大器和专业音频混合器等高品质音频应用中，确保纯净、透明的音质还原，满足高保真音频系统对信号失真度的严格要求。
7. 四通道集成 + SOIC-14封装，四路信号处理一颗搞定
TL074HIDR采用SOIC-14表面贴装封装，尺寸仅3.90mm × 8.65mm × 1.75mm。四通道集成设计使得一颗芯片即可替代四颗单运放或两颗双运放，显著节省PCB面积，降低BOM成本和装配复杂度。卷带包装（2,500个/盘）适用于自动化批量生产，配合SMT贴片产线可大幅提升生产效率。
四、主要应用领域
TL074HIDR凭借其四通道集成、20V/μs高压摆率、1mV低失调电压、超宽电压范围和工业级宽温特性，在以下多个领域中具有广泛应用：

五、主要竞争优势
1. 与经典TL074（前代TL07x系列）的全面性能跨越
TL074HIDR作为TL07x系列的下一代升级换代版本，在多个关键性能参数上实现了质的飞跃-1。据TI官方E2E论坛确认，TL074H采用CMOS工艺，而经典TL074为JFET工艺。
为什么选择TL074HIDR？
1pA超低输入偏置电流，高阻抗信号无损传输：
TL074HIDR采用JFET输入架构，输入偏置电流典型值仅1pA，比双极型运放（如LM324）低5个数量级。在光电二极管前置放大、pH电极接口、压电传感器等需要高输入阻抗的精密信号调理应用中，pA级偏置电流可以最大程度地减少对前级微弱信号的衰减，确保从传感器源头就保持数据的完整性和准确性。
20V/μs高压摆率 + 5.25MHz高带宽，动态响应提升超50%：
相比经典TL074，TL074HIDR的压摆率从13V/μs提升至20V/μs（提升超50%），增益带宽积从3MHz提升至5.25MHz（提升75%）。无论是专业音频混合器的大动态信号还原，还是电机驱动电流环的快速反馈响应，都能以更低的失真、更快的响应完成，有效降低瞬态互调失真（TIM失真），让音频重现更加纯净通透。
1mV低失调电压 + 2μV/°C低温漂 + 105dB高CMRR，精密测量的坚固基石：
典型失调电压仅1mV，温漂仅2μV/°C，共模抑制比（CMRR）高达105dB，相比经典TL074精度提升显著。对于电池测试系统的电压监测、精密数据采集系统的传感器前端和仪器仪表的模拟量输入，TL074HIDR都能提供稳定、准确的直流性能，显著降低系统校准成本。
-40°C至125°C工业宽温 + 集成EMI/RFI滤波器，工业环境稳定可靠：
工作温度范围覆盖-40°C至125°C，集成EMI和射频干扰（RFI）滤波器，并内置1.5kV HBM ESD防护。无论是汽车引擎舱的高温环境、工业现场的电焊射频干扰，还是户外基站的宽温波幅和静电释放风险，TL074HIDR都能保持稳定、干净的信号输出，显著提升设备在全寿命周期内的可靠性。
±2.25V至±20V超宽电源范围，供电设计化繁为简：
单电源4.5V至40V或双电源±2.25V至±20V的宽电压范围，从5V便携设备到±15V工业控制柜，均可无缝适配。共模输入范围包括正电源轨（VCC+），单电源应用时可直接处理接近VCC的信号而无需偏置抬升，显著简化了混合供电系统的设计方案。
四通道集成 + SOIC-14封装 + 输出短路保护，安全与空间双重兼顾：
一颗芯片替代四颗单运放或两颗双运放，显著节省PCB面积，降低BOM成本和装配复杂度。内置输出短路保护功能，在输出端意外短路时自动限制输出电流，防止器件损坏，为大规模生产的品控和现场维护安全提供有力保障。卷带包装（2,500个/盘）适配自动化产线，工厂端直取直贴更高效。
六、典型应用场景

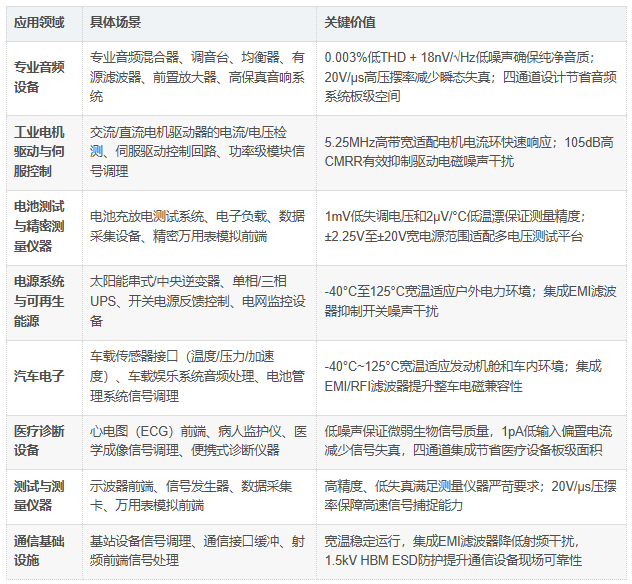

专业音频混合器与高保真音响系统：0.003% THD + 18nV/√Hz低噪声确保纯净音质还原，四通道集成适配多通道混音台设计
工业电机驱动与伺服控制：为变频器、伺服驱动器和交/直流电机控制提供高精度电流/电压检测信号调理，5.25MHz带宽匹配电流环快速响应
电池测试设备与精密测量仪器：±0.003%的低THD和低失调温漂特性，为电子负载、高精度万用表和电池模拟器等专业仪器构建精确的基准放大环路
太阳能逆变器与UPS电源：在串式太阳能逆变器和三相在线式UPS等电力系统中，同时兼顾信号采样和环路补偿需求，-40°C至125°C宽温适应户外极冷/酷热恶劣安装环境
医疗诊断设备与病人监护仪：ECG心电图前端和病人监护仪的微弱生理电信号放大，1pA超低输入偏置电流最大限度地减少电极接触阻抗引起的测量误差
汽车电子与车载传感器接口：-40°C至125°C宽温适应发动机舱环境，集成EMI滤波器提升车载电子系统的电磁兼容性，适应日益严苛的汽车EMC法规
