一、产品介绍
REF3030AIDBZR是Texas Instruments（德州仪器）推出的高精度串联型电压基准芯片，它集成SOT-23-3微型封装内，实现了3.0V固定输出电压、±0.2%初始精度和75ppm/°C（全温范围）的温度漂移性能，并以仅42µA（典型值）的超低静态电流为环路供电的工业应用和电池供电设备提供稳定、精准的参考电压，广泛用于高精度模拟电路中作为稳定参考源。

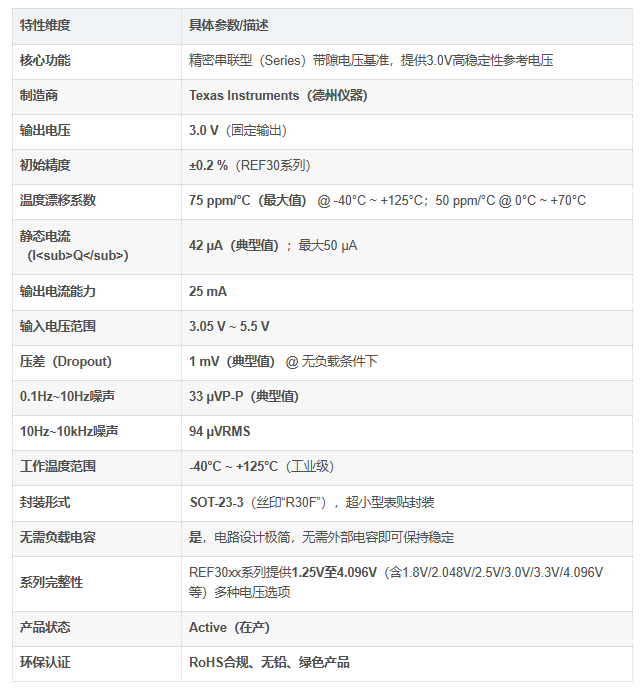

二、该芯片具备以下核心特性
高精度：初始精度达 ±0.2%
低温漂：温度系数为 75 ppm/°C（-40°C 至 +125°C）
低静态电流：典型值 42μA，适合电池供电设备
高输出能力：最大可提供 25mA 输出电流
无需负载电容即可稳定工作，简化设计

工作温度范围宽：-40°C 至 +125°C，适用于工业级应用

三、核心功能与优势特点深度解析
REF3030AIDBZR的核心价值在于其在确保工业级宽温稳定性的同时，以极低的自身功耗和对电路的零负担设计，为ADC、DAC及各类传感器前端构建坚固的“精度基准防线”。
1. 42µA超低静态电流 + 25mA高输出驱动，能效管理双优
REF3030AIDBZR的典型静态工作电流仅42µA，最大仅50µA。其输出级仍能提供高达25mA的电流能力，足以直接驱动单个ADC/DAC的内部采样保持器或传感器负载。在环路供电（4-20mA）的工业变送器中，42µA的静态电流可直接从4mA环路中取电而无需额外电源转换，极大简化了现场仪表硬件设计，同时为信号处理链路保留足够的可用电流余量。
2. 工业级宽温 + 75ppm/°C低漂移性能，严苛环境稳如磐石
REF3030AIDBZR的工作温度范围覆盖-40°C至125°C，在全温区范围内温度漂移系数最大仅为75ppm/°C（在0~70°C工作范围典型值更可低至50ppm/°C）。对于需要在户外季节性温差变化中保持运行稳定性的设备来说，基准源的电压不会因温度变化而产生明显漂移，保障了系统在全使用年限内信号采集精度的一致性。
3. ±0.2%高初始精度 + 低噪声，模拟前端精度基石
REF3030AIDBZR提供±0.2%的初始精度，出厂电压值已精确校准。其0.1Hz~10Hz频段噪声典型值为33µVP-P，10Hz~10kHz噪声为94µVRMS，足以胜任12bit至14bit ADC的参考电压驱动。低噪声基准源可显著提高有效位数（ENOB），让数据采集系统的精度真正落地。
4. 无需负载电容 + 1mV超低压差，本质安全与极简电路双赢
REF3030AIDBZR在无负载电容的条件下仍能保持稳定工作。在环路供电的本质安全（Intrinsic Safety）仪器和防爆设备中，“无外接大电容”显著降低了设计验证成本和应用门槛。同时，在无负载条件下，REF30xx可在输入电压仅高于输出电压1mV时仍正常工作，使器件在低输入电压条件下也能提供稳定的3V基准。
5. SOT-23-3极小封装 + 完整电压选项系列，设计高度灵活
REF3030AIDBZR采用SOT-23-3封装（丝印R30F），尺寸仅为2.9mm × 1.3mm。REF30xx系列提供从1.25V至5.0V的十余个标准工业电压选项（1.8V、2.048V、2.5V、3.3V、4.096V等），同一产品平台下不同电源域设计可使用不同REF30xx芯片，软件驱动和PCB布局可通用复用，大幅缩短产品线开发周期。

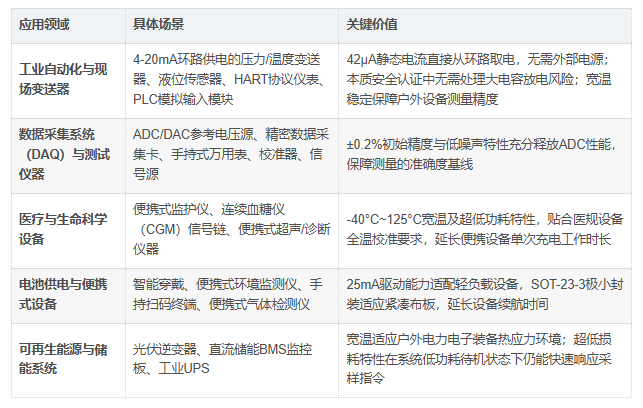

四、主要应用领域

REF3030AIDBZR以其超低功耗、宽温稳定和小型化封装特性，在以下领域具有广泛应用：

五、主要竞争优势

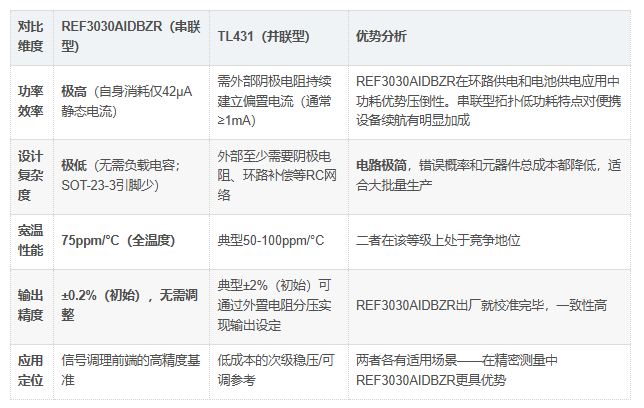

1. 与标准并联型（Shunt）基准源的对比

42µA超低功耗 + 25mA输出驱动，能效管理双优，环路供电不二之选
REF3030AIDBZR的典型静态电流仅42µA，在4-20mA环路供电仪表中可直接从4mA基值中取电，无需额外电源转换，极大简化了设计。同时，高达25mA的输出电流能力足以直接驱动ADC采样保持开关或微小传感器负载。
-40°C~+125°C工业宽温 + 75ppm/°C低漂移，全天候严苛环境稳如磐石
全工作温度范围内最大漂移系数仅75ppm/°C，在变电柜、户外机箱等极端热工况下，基准源的电压不会因季节温差波动而产生明显漂移，保障系统的测量精度在全生命周期内保持出厂设计水平。
无需负载电容 + 超低压差，本质安全与极简电路双赢
REF3030AIDBZR在无负载电容的条件下仍能稳定工作。在环路供电的本质安全仪器和防爆设备中“无电容约束”极大简化了安全认证评估。同时，1mV级低压差使系统即使在电池放电末期或输入电压下降时仍能维持3V基准稳定。
±0.2%高初始精度 + 低噪声特性，ADC与传感器精度的守护者
0.1Hz~10Hz噪声仅33µVP-P，为12~16位高精度ADC/DAC提供宽裕度参考。实测可在不损失有效位数的前提下，让信号链底噪降低一个数量级，数据采集系统真正实现“一个基准足矣”。
SOT-23-3极小封装 + 系列化电压选项，设计弹性和移植性极强
SOT-23-3微型封装（2.9×1.3mm）适用于紧凑布板和穿戴设备移植。全家族提供1.25V至4.096V的十种工业标准电压，同一产品线内不同通道可采用同一REF30xx的兄弟型号，无需配置多套驱动。
六、典型应用场景
4-20mA环路供电变送器：压力/温度/液位变送器，42µA静态电流直接从环路取电，无需外置辅助电源
高精度数据采集与手持仪表：12~16bit ADC/DAC参考电压源、精密万用表、校准器
便携式医疗/穿戴设备：连续血糖监测仪信号链、便携式超声前端参考
新能源BMS与储能系统监控：光伏逆变器、储能电池组电压/电流采样基准
工业PLC与分布式控制系统：作为模拟量采集模块的统一外部基准，提高多通道一致性
