一、产品介绍

W25N02KVZEIR 是华邦（Winbond）推出的2Gbit（256MB）QspiNAND Flash存储器，它基于高可靠性的SLC

（Single-Level Cell）NAND架构，在紧凑的WSON-8（8×6mm）封装内，将2Gbit大容量、104MHz四线SPI高速

接口、片上8位ECC纠错以及-40°C至85°C工业级宽温工作融为一体，为空间、引脚和功耗受限的嵌入式系统，提供

了兼具大容量、高可靠性与易用性的理想存储解决方案。

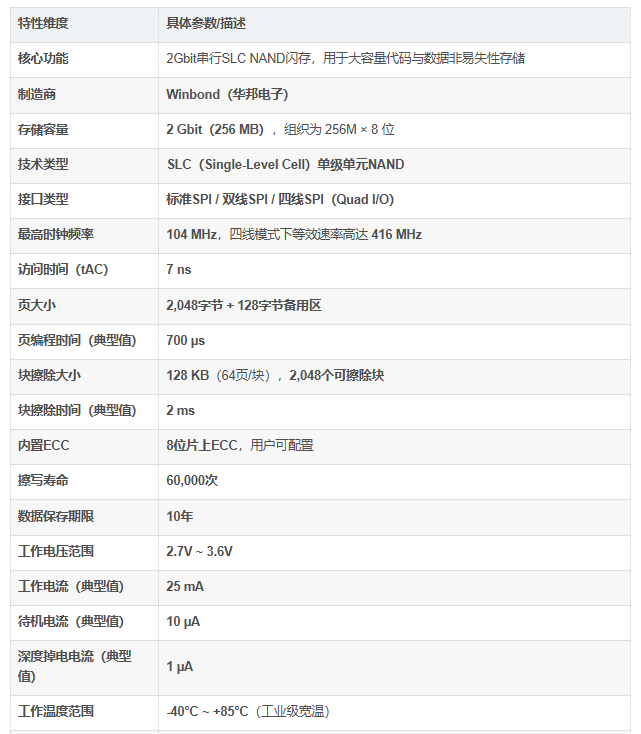

二、产品信息

三、核心功能与优势特点深度解析

W25N02KVZEIR的核心价值在于其将SLC NAND的高可靠性、2Gbit大容量与SPI接口的简洁易用性深度融合，内置

8位片上ECC和坏块管理机制，让嵌入式系统开发者可以像使用SPI NOR Flash一样方便地使用2Gbit大容量NAND Flash，

彻底释放主控芯片的存储管理压力。

1. SLC单级单元架构 + 片上8位ECC，工业级高可靠性保障

W25N02KVZEIR采用SLC（Single-Level Cell）架构，每个存储单元仅存储1bit数据，相较于MLC/TLC架构，SLC

具备更快的读写速度、更低的误码率和更长的使用寿命。60,000次擦写寿命和10年数据保存期限，为长生命周期工业

产品提供了坚实的数据持久性保障。

更为关键的是，芯片内部集成了用户可配置的片上8位ECC纠错引擎。这一设计将NAND Flash固有的ECC纠错需求从

主控端彻底剥离

2. 2Gbit大容量 + SPI四线接口，大容量存储一步到位

W25N02KVZEIR提供2Gbit（256MB）的SLC NAND存储空间，同时保留了标准SPI/Quad SPI简洁接口

3. 连续读取模式 + 104MHz四线SPI，大容量数据高效访问

W25N02KVZEIG支持标准SPI、双线SPI和四线SPI（Quad I/O）接口，最高时钟频率104MHz，四线模式下等效数据

传输速率高达416MHz，顺序数据传输率可达50MB/S。

更值得一提的是，W25N02KVZEIR提供了连续读取模式（Continuous Read Mode），只需一条读取指令即可高效访

问整个存储阵列。在Linux系统启动场景中，这一特性可将冷启动时间缩短约200ms以上，对实时性要求较高的嵌入式

系统至关重要。

4. 2.7V~3.6V宽工作电压 + 10µA超低待机电流，功耗表现卓越

W25N02KVZEIR的供电电压范围为2.7V至3.6V，兼容主流的3.3V单电源系统，无需额外电压转换电路。其工作电流

典型值为25mA，待机电流仅10µA，深度掉电模式下更可低至1µA。这一低功耗特性使其特别适合电池供电的物联网

设备、便携式产品和需要长期在线待机的工业终端。

5. -40°C ~ +85°C工业宽温 + 10年数据保存，严苛环境可靠运行

W25N02KVZEIR的工作温度范围覆盖-40°C至85°C，从北方严寒的户外机柜到南方密闭箱体的高温环境，均可保持稳

定的存储性能。配合10年数据保存期限，为工业控制、车载电子和安防监控等长生命周期产品提供了长期可靠的数据

存储保障。

6. 完善的安全特性与存储管理功能

W25N02KVZEIR集成了丰富的安全和管理功能：

• 唯一ID页面：每颗芯片拥有独立身份标识，便于设备追溯和管理

• 参数页面：符合JEDEC标准，便于系统识别和配置

• 10个2048字节OTP页面：一次性编程区域，用于存储设备密钥、关键配置参数等敏感数据

• 软件/硬件写保护：通过WP#引脚和状态寄存器实现双重写保护，防止关键代码被意外篡改

• 电源锁定保护：防止电压波动时的数据错误

7. 多种封装选项，灵活适配不同设计需求

W25N02KVZEIR提供WSON-8-EP（8×6mm）、24-ball TFBGA（8×6mm）和16-pin SOIC 300-mil等多种封装选项。

其中WSON-8封装体积小巧，与同系列WSON-8封装引脚兼容，可在不修改PCB的情况下实现容量从1Gb到2Gb的平滑

升级，为产品迭代和功能扩展提供了极大便利。

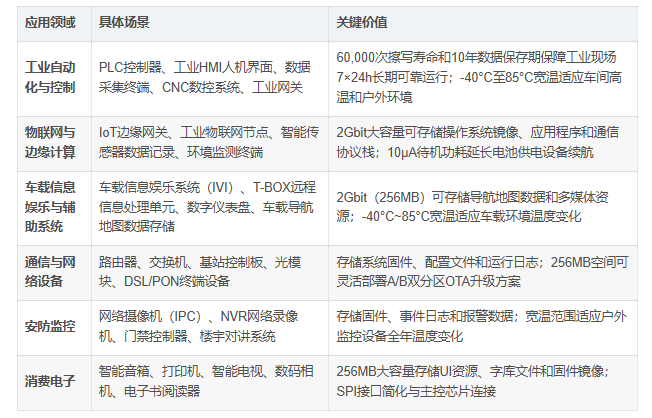

四、主要应用领域

W25N02KVZEIR凭借其2Gbit大容量、SLC高可靠性、SPI接口简洁易用和工业级宽温特性，在以下核心领域中具有广

泛应用：

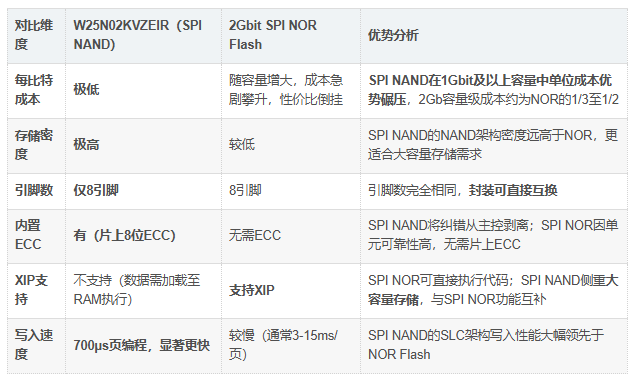

五、主要竞争优势

1. 与SPI NOR Flash相比的容量与成本优势

与W25N02KVZEIR形成最直接对比的是同容量的SPI NOR Flash方案：

六、为什么选择W25N02KVZEIR？

• 2Gbit大容量 + SPI四线接口，大容量存储无需牺牲引脚数：
  W25N02KVZEIR提供2Gbit（256MB）的SLC NAND存储空间，同时保留了标准SPI/Quad SPI简洁接口——仅需8个引

• 脚。与2Gbit级SPI NOR Flash相比，单位容量成本大幅降低；与并行NAND相比，SPI接口仅需4个GPIO即可完成主控连

• 接，PCB走线简单整齐，4层板即可稳定运行。

• 片上8位ECC + 60,000次擦写寿命 + 10年数据保存，高可靠性无需主控操心：
  NAND闪存固有的ECC纠错需求，正是主控设计者最大的“隐形成本”。W25N02KVZEIR内置了片上8位ECC引擎和坏块管

• 理机制，将纠错和坏块管理从主控端彻底剥离。搭配SLC架构天然的高可靠性和60,000次擦写寿命、10年数据保存期，擦

• 除/编程从出厂预检到用户层都免去了额外ECC软件开销。

• 连续读取模式 + 104MHz四线SPI，2Gb大容量数据高效访问：
  W25N02KVZEIR支持标准SPI、双线SPI和四线SPI（Quad I/O）接口，最高时钟频率104MHz，四线模式下等效数据传输

• 速率高达416MHz，顺序数据传输率可达50MB/S。其连续读取模式允许一条读取指令即可持续访问整个存储阵列，无需重

• 复发送地址和命令。

• -40°C至85°C工业宽温 + 10µA超低待机功耗，户外与电池供电双适配：
  待机电流典型值10µA，深度掉电模式下更可低至1µA，在电池供电的物联网终端和智能水表/电表中连续运行数月无需换

• 电。工作温度范围覆盖-40°C至85°C，从北方严寒的户外机柜到南方密闭箱体的高温环境，均可稳定存储运行。

• 完善的片上安全特性 + 10个2KB OTP页，设备身份识别与安全配置完备：
  器件内置唯一ID页面、参数页面和10个2048字节OTP页，用于存储设备密钥、关键配置参数和唯一设备身份标识，实现产

• 品级的设备可追溯性和安全存储。同时支持软件/硬件写保护和电源锁定保护，防止关键代码被意外篡改。

• WSON-8超紧凑封装 + 与1Gb同系列引脚兼容，平滑容量升级通道：
  采用WSON-8超紧凑封装（8×6mm），与W25N01GV（1Gb）同系列型号在封装和引脚上完全兼容，可在不修改PCB的情

• 况下实现从1Gb到2Gb的容量平滑升级，为产品迭代和功能扩展提供极大便利。

七、典型应用场景

• 工业自动化与控制：PLC控制器、工业HMI、数据采集终端、CNC数控系统的固件及配置存储

• 物联网边缘节点：IoT边缘网关、工业物联网节点、智能传感器数据记录、环境监测终端

• 车载信息娱乐系统：IVI系统代码存储、T-BOX固件OTA升级存储、车载导航地图数据存储

• 通信与网络设备：路由器、交换机、基站设备、光模块的固件及配置存储

• 安防监控：网络摄像机（IPC）、NVR录像设备、门禁控制器的事件日志和固件存储

• 消费电子：智能音箱、打印机、智能电视、数码相机的代码和UI资源存储
