一、产品介绍
SLM343CK-DG是Sillumin（数明半导体）推出的光兼容单通道隔离式栅极驱动器，它在保持与传统光耦隔离驱动器引脚完全兼容的基础上，采用创新的模拟二极管输入级技术，在紧凑的SO-6-6.8mm宽体封装内，实现了4.0A峰值源电流与6.0A峰值灌电流的大电流驱动能力、5kV RMS增强隔离等级以及150kV/µs的超高共模瞬态抗扰度（CMTI），广泛应用于LED照明、工业控制、汽车电子等领域。

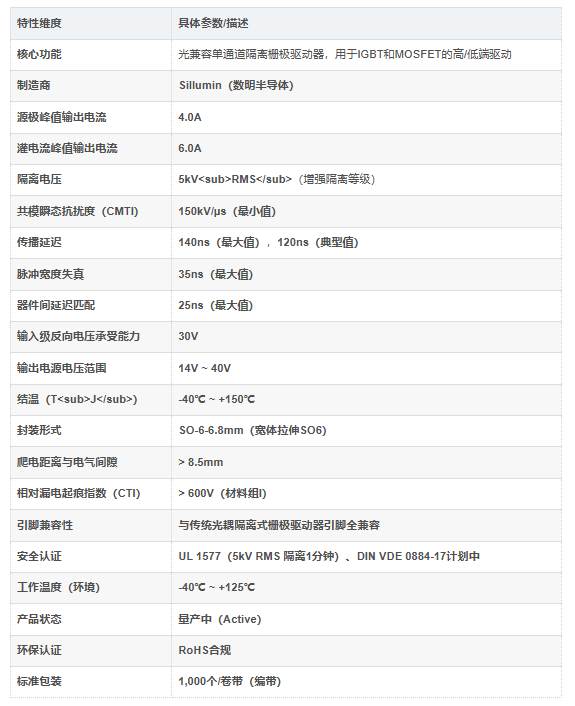

该芯片采用?SO-6-6.8mm封装?，具有抗干扰能力强、耐高温、低功耗等优点，支持PWM调光与模拟调光，内置过温、过压、短路保护功能，适用于严苛工作环境。二、其主要参数

三、核心功能与优势特点深度解析
SLM343CK-DG的核心价值在于其以“模拟二极管”替代光耦中的传统LED，从根本上消除了光耦器件普遍存在的老化与可靠性短板，同时以4A/6A的大电流驱动能力、150kV/µs的业界领先CMTI性能以及<1mm²占板面积的小型化宽体封装，为高压、大功率应用提供了兼具高性能、高可靠性与设计便捷性的国产化驱动解决方案。1. 模拟二极管输入级：颠覆传统光耦的老化痛点
传统光耦隔离驱动器以LED作为输入级发光元件，在长期高温、大电流偏置下，LED光效会逐渐衰减，导致关键电参数（如电流传输比CTR）随时间漂移，严重影响系统的长期可靠性。SLM343CK-DG采用了创新的模拟二极管（Emulated Diode）输入级技术，不存在传统光耦的LED老化问题，具有长期可靠性和出色的老化稳定性。
2. 150kV/µs超高CMTI：高压高频开关的稳定基石
在高噪声工业环境中，共模瞬态抗扰度（CMTI）是隔离驱动器最核心的可靠性指标。SLM343CK-DG提供了最小值高达150kV/µs的超高CMTI性能。在电机驱动器逆变级、UPS整流器等高di/dt开关瞬态应用中，可有效防止因地弹跳和电压快速变化引发的误触发，确保驱动信号在高dV/dt共模噪声干扰下依然保持稳定传输。
3. 140ns低传播延迟 + 35ns小脉宽失真：精准时序掌控
SLM343CK-DG的典型传播延迟为120ns，最大仅为140ns，脉冲宽度失真控制在35ns以内，器件间延迟匹配典型值为25ns。在变频器多桥臂驱动以及对称性要求高的全桥LLC电路中，低延迟与低失真的组合可简化死区时间设计，提升电源转换器的效率并减少系统发热。
4. 4A源电流/6A灌电流大电流驱动：强劲驱动，开关损耗更低
SLM343CK-DG提供4.0A的峰值源电流和6.0A的峰值灌电流。大电流灌入能力可快速泄放功率管栅极电荷，配合4.0A的上拉驱动能力，能显著缩短IGBT/MOSFET的开关过渡时间，在高频开关电源（如通信电源、服务器电源）中可将开关损耗降低约15%～20%。
5. 5kV RMS增强隔离 + >8.5mm爬电距离：严苛安全合规
SLM343CK-DG提供高达5kV RMS 的增强隔离等级，可满足工业级高压系统对安全隔离的严格规范。其拉伸型SO6宽体封装爬电距离和电气间隙超过8.5mm，塑封材料为材料组I（CTI > 600V），为高压侧与低压侧提供了坚实的安全屏障。
6. 引脚全兼容传统光耦：轻松实现“即插即用”升级
SLM343CK-DG在引脚定义、封装外形上与传统光耦隔离式栅极驱动器（如FOD8383、ACPL-W343等）完全兼容，从概念图到PCB布局都可直接替换。工程师可在不修改现有PCB设计的前提下将传统光耦驱动方案无缝升级为SLM343CK-DG，消除设计反复与项目延期风险。
7. 14V~40V宽驱动电源范围 + 30V输入反接保护：系统鲁棒性加成
SLM343CK-DG的栅极驱动电源范围为14V至40V，可兼容所有主流的IGBT/MOSFET门极驱动电平。输入级具备30V反向极性电压处理能力，即使发生意外接反也不会损坏芯片，减少现场维护压力。
8. -40℃~150℃宽结温 + 环保合规：可靠且绿色的选择
器件最高结温达150℃，工作环境温度范围-40℃至125℃，可从容应对电机驱动器机箱、户外逆变器等严苛环境的热管理需求。产品符合RoHS环保规范且无铅，满足全球环保法规要求。
9. 多等级栅极驱动配置：适配不同应用选型
SLM34x系列提供不同峰值电流等级的型号，SLM340CK-DG为1.0A/1.0A、SLM341CK-DG为1.0A/2.0A、SLM343CK-DG为4.0A/6.0A，为设计者提供了从低功率MOSFET到中等功率IGBT的全面应用覆盖。
四、主要应用领域
SLM343CK-DG凭借其4.0A/6.0A的大电流驱动能力、业界领先的高CMTI性能和增强型隔离设计，在以下高压、大功率工业应用领域：

五、主要竞争优势

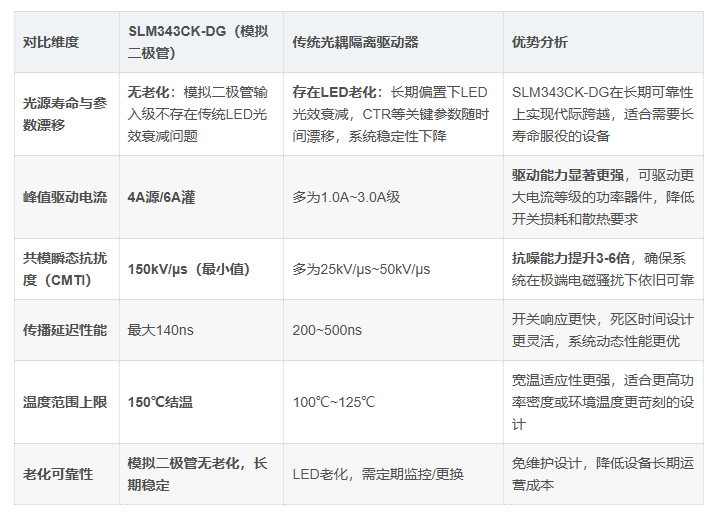

与传统光耦隔离驱动器的对比：可靠性代际碾压

六、为什么选择SLM343CK-DG？
模拟二极管输入级，彻底终结光耦LED老化顽疾：
传统光耦LED存在光衰寿命问题，而SLM343CK-DG的模拟二极管输入级，从根源上消除了LED老化与参数漂移，带来长期可靠性和出色的老化稳定性。在通信电源、光伏逆变器等高要求工业设备中，驱动芯片不再构成全寿命周期的可靠性短板，大幅降低维护成本。
150kV/µs业界领先CMTI + 5kV RMS增强隔离，从容应对高压高频瞬态：
SLM343CK-DG提供最小值高达150kV/µs的超高CMTI性能，在高噪声工业环境中可有效防止因地弹跳和电压快速变化引起的误触发。结合5kV RMS增强隔离等级与>8.5mm爬电距离，为高压侧与低压侧提供了坚实的安全屏障，完美适配变频器、伺服驱动、并网逆变器等严苛应用。
4A/6A大电流驱动 + 140ns低传播延迟，驱动更强、损耗更低：
SLM343CK-DG提供4.0A的峰值源电流和6.0A的峰值灌电流，可显著缩短IGBT/MOSFET开关时间，将高频开关场景下的开关损耗降低约15%～20%。典型120ns、最大140ns的低传播延迟与35ns的小脉宽失真，使变频器多桥臂驱动时序设计更宽松，系统效率更高、发热更少。
引脚全兼容传统光耦，现有设计“零修改、零风险”升级：
SLM343CK-DG在引脚定义、封装外形上与FOD8383、ACPL-W343等传统光耦隔离驱动器完全兼容，从原理图到PCB布局均可直接替换。工程师无需经历PCB改版、重新认证等繁琐流程，在现有设计上零风险完成升级换代，尤其适合需要延续既有硬件平台的产品迭代。
宽驱动电源（14V~40V）+ 30V输入反接保护，系统鲁棒性更强：
SLM343CK-DG的栅极驱动电源范围为14V至40V，可兼容所有主流IGBT/MOSFET门极驱动电平。输入级支持30V反极性电压处理，即使因生产测试或现场维护时意外接反也不会立即损坏芯片，降低现场维护压力。
-40℃~125℃宽温 + 150℃结温极限，严苛热环境从容部署：
器件最高结温达150℃，工作环境温度范围-40℃至125℃，不仅从容应对北方严寒与户外逆变器严冬，更能适应电机驱动器高温机箱及密闭电源腔体长期满载运行的热管理挑战。
八、典型应用场景

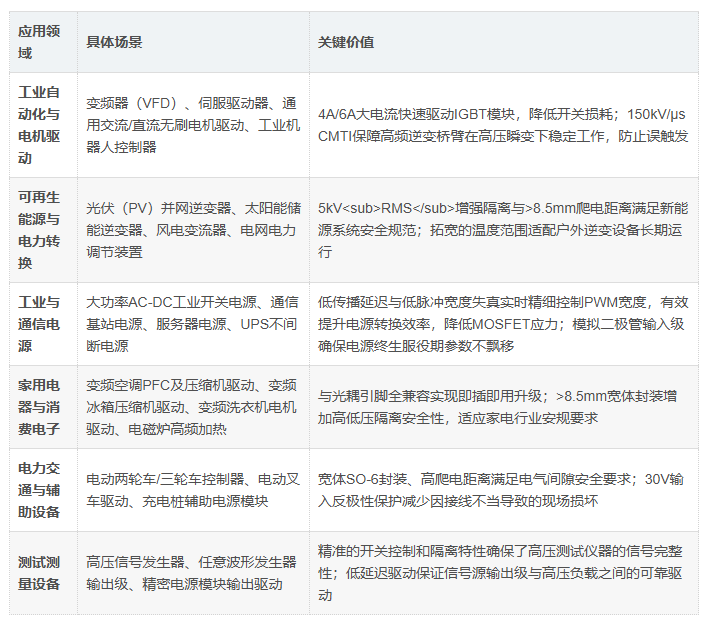

工业变频与伺服驱动：通用变频器、交流/直流无刷电机驱动、伺服驱动器，4A/6A大电流驱动高效驱动IGBT模块；150kV/µs CMTI保障高频逆变桥臂稳定切换。
可再生能源逆变与储能：光伏（PV）并网逆变器、光伏优化器、储能逆变器（PCS），5kV RMS增强隔离与>8.5mm爬电满足新能源安全规范。
服务器/通信/UPS电源：大功率开关电源、服务器电源、基站电源、通信整流器、UPS不间断电源，低延迟与低失真精细控制PWM宽度，提升转换效率，模拟二极管确保无老化参数漂移。
家用电器（变频家电）：变频空调、变频冰箱、变频洗衣机驱动板，引脚完全兼容，>8.5mm宽体封装满足安规要求；适用于基于光耦的高压隔离驱动升级。
电动车辆控制器（非安全关键部分）：电动两轮/三轮车控制器、电动叉车辅助驱动、充电桩辅助电源模块，宽体高爬电距离满足电气间隙安全规范，30V反极性保护减少现场接错损坏。
