ISO3082DWR 德州仪器（TI）隔离式半双工RS-485/RS-422收发器。它采用容性耦合隔离技术，在总线收发器与逻辑接口

之间提供2500Vrms（4000Vpk） 的电气隔离屏障。凭借50kV/µs的典型瞬态抗扰度（CMTI） 、1/8单位负载（总线节点数

多达256个） 、失效防护接收器和高达12kV的总线引脚ESD防护等卓越特性，ISO3082DWR为各类工业通信节点提供了一

套高可靠、高安全、高性价比的隔离通信解决方案。

本文将从产品介绍、核心技术、核心优势、同型号对比、应用领域等维度，对ISO3082DWR进行全方位深度解析。
一、产品介绍：200Kbps隔离式半双工RS-485收发器

ISO3082DWR是德州仪器（Texas Instruments） 推出的一款隔离式半双工差分线路收发器，专为TIA/EIA 485/422应用而设

计。它属于TI ISO308x隔离式RS-485收发器系列，采用16引脚SOIC宽体封装（DW） ，以卷带形式供货，每卷2000片。

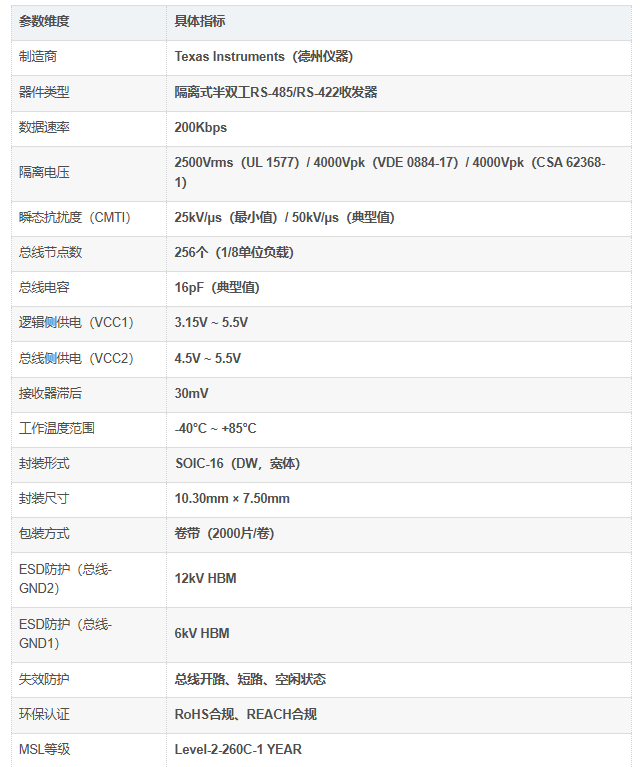

核心参数一览

ISO3082DWR采用容性耦合（二氧化硅）隔离技术，而非传统的光耦隔离-。相比光耦，容性耦合隔离具有更高的传输速率、

更低的功耗、更长的使用寿命和更好的温度稳定性。器件的对称隔离屏障经测试可在总线收发器和逻辑电平接口之间提供2500

Vrms的隔离（持续60秒） 。

ISO3080和ISO3086器件是隔离式全双工差分线路驱动器和接收器，而ISO3082和ISO3088器件是隔离式半双工差分线路收发器。
二、核心技术：五大特性定义隔离式RS-485收发器新标准
特性一：容性耦合隔离技术——2500Vrms高隔离电压
ISO3082DWR采用基于二氧化硅（SiO?）的容性耦合隔离技术。与传统的光耦隔离相比，容性耦合隔离具有以下显著优势：
更高可靠性：无LED老化问题，使用寿命更长
更高速度：支持更高的数据速率
更低功耗：无需驱动LED的高电流
更好温度稳定性：性能随温度变化极小

器件的隔离屏障经UL 1577认证，可提供2500Vrms（持续60秒） 的隔离能力；同时符合DIN EN IEC 60747-17（VDE 0884-17）

标准的4000Vpk基本绝缘要求，以及CSA 62368-1标准的4000Vpk隔离要求。三重国际安全认证确保了ISO3082DWR在全球范围

内的合规性和可靠性。

特性二：50kV/µs高瞬态抗扰度（CMTI）——强干扰环境的“定海神针”

ISO3082DWR的典型共模瞬态抗扰度（CMTI）高达50kV/µs。在电机驱动器、变频器、大功率开关电源等强电磁干扰环境中，

这一特性确保数字信号在隔离屏障两侧的正确传输，有效防止瞬态噪声穿越隔离层导致通信错误或系统故障-。高CMTI能力是隔

离器件在恶劣工业环境中可靠运行的核心保障。

特性三：1/8单位负载——单总线支持256个节点

ISO3082DWR采用1/8单位负载设计，输入阻抗远高于标准RS-485收发器-。标准RS-485规范允许最多32个单位负载，而

ISO3082DWR的1/8单位负载设计使其单条总线上最多可挂载256个节点。在大型工厂自动化、楼宇自动化等需要大规模节点部署

的应用中，这一特性显著减少了中继器的数量，降低了系统复杂度和整体成本。

特性四：失效防护接收器——总线开路/短路/空闲状态的安全保障

ISO3082DWR集成了失效防护（Fail-Safe）接收器设计。当总线处于开路、短路或空闲（所有驱动器禁用） 状态时，接收器输

出保持为已知的高电平状态，而不会出现不确定的振荡或错误数据。这一设计确保了系统在总线故障或通信空闲时的确定性行为，

对于安全关键型应用尤为重要。

特性五：12kV HBM总线ESD防护——严苛环境中的“金钟罩”

ISO3082DWR为总线引脚提供了高达12kV HBM（人体模型）的ESD防护（总线引脚与GND2之间），以及6kV HBM的总线引脚

与GND1之间防护。在工业现场，操作人员触摸、线缆插拔、静电放电等场景司空见惯——12kV的ESD防护能力确保了器件在严

苛操作环境中的长期生存能力和可靠性。

三、核心优势：六大维度定义隔离式RS-485收发器新标杆
优势一：3.3V输入兼容5V——灵活适配不同电压域系统

ISO3082DWR的逻辑侧输入兼容3.3V和5V两种电平。在同时存在3.3V控制器和5V总线侧电源的混合电压系统中，这一特性无需

电平转换电路，可直接连接3.3V MCU、DSP或FPGA的GPIO，简化了系统设计、降低了BOM成本。

优势二：双电源供电——逻辑侧与总线侧独立供电
ISO3082DWR采用双电源供电架构：
逻辑侧（VCC1） ：3.15V ~ 5.5V
总线侧（VCC2） ：4.5V ~ 5.5V

逻辑侧和总线侧独立供电，隔离屏障两侧的电源完全分离。这一设计不仅增强了隔离效果，还为系统设计提供了灵活的电源配置选

项——控制器侧可使用3.3V低电压供电以降低功耗，总线侧可使用5V供电以满足RS-485的驱动需求。

优势三：16pF低总线电容——长距离传输的信号完整性保障

ISO3082DWR的总线电容典型值仅16pF。在长距离RS-485通信中，总线电容是限制传输距离和节点数量的关键因素之一。低总线

电容意味着更小的信号衰减和失真，允许在更长的传输距离上保持可靠的通信质量，或在相同的传输距离上挂载更多的节点。

优势四：热关断保护——防止器件过热损坏

ISO3082DWR集成了热关断保护（Thermal Shutdown Protection） 功能。当器件结温超过安全阈值时，热关断电路自动禁用输出

驱动器，防止器件因过热而损坏；当温度回落到安全范围后，器件自动恢复正常工作。在工业现场的高温环境或异常工况下，这一

功能有效保护了器件和整个通信节点的安全。

优势五：200Kbps数据速率——工业现场的最佳速度点

ISO3082DWR的数据速率为200Kbps。在工业自动化、工厂自动化、楼宇自动化等典型RS-485应用中，200Kbps是经过实践验证的

最佳速度点——既满足了绝大多数工业数据采集和控制指令的实时性要求，又在长距离传输（可达1200米）时保持了良好的信号完

整性。对于需要更高速度的应用，TI ISO308x系列中的ISO3086等型号可提供高达20Mbps的速率。

优势六：-40°C至+85°C工业级宽温——适应各类严苛环境

ISO3082DWR的工作温度范围覆盖-40°C至+85°C。无论是北方严寒的户外基站、南方高温的工厂车间，还是日夜温差的户外设备，

ISO3082DWR都能稳定可靠地工作，满足工业级应用对温度适应性的严格要求。

四、同系列与同类型对比：精准定位，按需选择

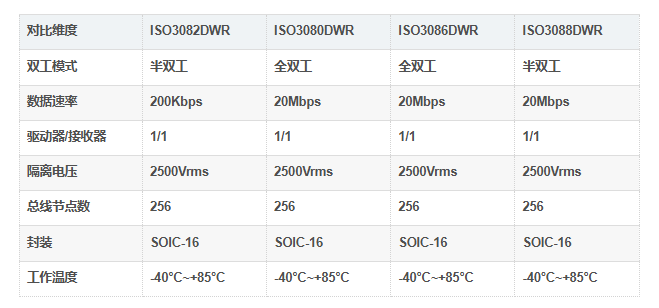

4.1 ISO308x系列内部对比
TI ISO308x系列包含四款隔离式RS-485收发器，覆盖全双工与半双工、不同数据速率的应用需求：

ISO3082DWR凭借其2500Vrms高隔离电压、50kV/µs高CMTI、256节点总线容量、12kV ESD防护和工业级宽温等综合优势，在众

多需要可靠隔离通信的应用场景中发挥着不可替代的作用。

1. 工厂自动化与工业控制（核心应用）
应用场景：PLC（可编程逻辑控制器）通信接口、工业传感器网络、执行器控制、远程I/O模块、过程控制仪表

核心价值：工厂自动化是ISO3082DWR的核心应用领域。在工厂车间中，电机、变频器、大功率开关设备产生强烈的电磁干扰，地

电位差普遍存在。ISO3082DWR的2500Vrms隔离有效切断了地环路；50kV/µs高CMTI确保信号在强干扰环境中正确传输；256节点

容量支持大规模传感器和执行器网络。ISO3082DWR是工厂自动化通信节点的理想隔离方案。

2. 电机与运动控制
应用场景：伺服驱动器通信接口、变频器控制总线、机器人关节通信、CNC机床控制系统

核心价值：电机驱动系统是工业现场最强的电磁干扰源之一。ISO3082DWR的高CMTI和高压隔离有效保护控制器侧免受电机驱动侧

瞬态噪声的冲击。其200Kbps的数据速率足以满足绝大多数电机控制指令的实时传输需求。在伺服驱动器和变频器中，ISO3082DWR

常用于实现控制器与功率级之间的隔离通信。

3. 暖通空调（HVAC）与楼宇自动化
应用场景：楼宇管理系统（BMS）、暖通空调控制器网络、照明控制系统、安防门禁网络

核心价值：在大型商业建筑和工业设施中，HVAC系统和楼宇自动化网络通常需要长距离、多节点的RS-485总线。ISO3082DWR的

256节点容量支持大规模楼宇设备联网；1/8单位负载设计允许在总线上挂载更多设备而无需中继器；失效防护接收器确保在总线空闲

或故障时系统状态可控。ISO3082DWR在HVAC及楼宇自动化网络中得到广泛应用。

4. 安全系统与安防网络
应用场景：联网安检站、门禁控制系统、周界安防传感器网络、视频监控系统

核心价值：安全系统对通信的可靠性和确定性有着极高要求。ISO3082DWR的失效防护接收器确保总线故障时系统能够检测到异常状

态；高隔离电压保护控制中心免受户外线缆引入的浪涌冲击。在联网安检站和门禁控制系统中，ISO3082DWR确保信号在长距离传输

中的稳定性和可靠性。

5. 化工生产与过程控制
应用场景：化工厂DCS（分布式控制系统）通信、过程仪表网络、危险区域监控

核心价值：化工生产环境对设备的安全性和可靠性有着极为严格的要求。ISO3082DWR的2500Vrms隔离将控制室与现场仪表电气隔离，

防止危险电压传入控制中心；宽温工作范围适应化工厂的恶劣环境条件。在化学品生产过程中，隔离通信是保障人员安全和设备可靠运

行的关键技术。

6. 电力系统与智能电网
应用场景：变电站自动化、配电自动化、智能电表通信、太阳能逆变器通信

核心价值：电力系统涉及不同的电压等级和地电位，隔离通信是保障系统安全运行的基础。ISO3082DWR可在不同电压域之间安全地传

输信号。在太阳能组串式逆变器中，ISO3082DWR用于实现逆变器与数据采集器之间的隔离RS-485通信。

7. 医疗设备

应用场景：患者监护仪、医疗影像设备、实验室仪器通信

核心价值：医疗设备对电气隔离和患者安全有着极为严格的要求。ISO3082DWR的高隔离电压可确保设备之间的电气隔离，保护患者免

受设备故障的影响。

六、为什么选择ISO3082DWR？
2500Vrms高隔离电压（4000Vpk） ：UL 1577、VDE 0884-17、CSA 62368-1三重国际安全认证，安全可靠有保障。
50kV/µs高瞬态抗扰度（CMTI） ：在电机驱动、变频器等强电磁干扰环境中确保信号正确传输。
1/8单位负载，单总线256个节点：支持大规模设备联网，减少中继器需求。
12kV HBM总线ESD防护：在严苛操作环境中保护器件免受静电放电损伤。
失效防护接收器：总线开路、短路、空闲时输出确定的高电平状态。
3.3V输入兼容5V：无需电平转换，直接连接3.3V/5V控制器。
双电源独立供电（3.15V~5.5V / 4.5V~5.5V） ：逻辑侧与总线侧灵活配置。
16pF低总线电容：长距离传输的信号完整性保障。
热关断保护：防止器件过热损坏。
-40°C至+85°C工业级宽温：适应各类严苛环境。
