AOS（Alpha & Omega Semiconductor，万代半导体）AON6280 正是这一平衡艺术的集大成者。作为AOS 80V AlphaMOS（aMOS™）中压产品组合的旗舰器件，AON6280在紧凑的DFN 5x6封装内，实现了80V耐压、85A电流、4.1mΩ超低导通电阻的卓越性能组合。
一、产品介绍：80V N沟道功率MOSFET的性能标杆
AON6280是AOS（Alpha & Omega Semiconductor） 推出的一款N沟道功率MOSFET场效应管晶体管，采用先进的沟槽MOSFET技术制造，该技术经过独特优化，可提供最高效的高频开关性能。器件采用8-DFN（5x6mm）表面贴装封装，是AOS中压MOSFET产品组合中的旗舰型号。

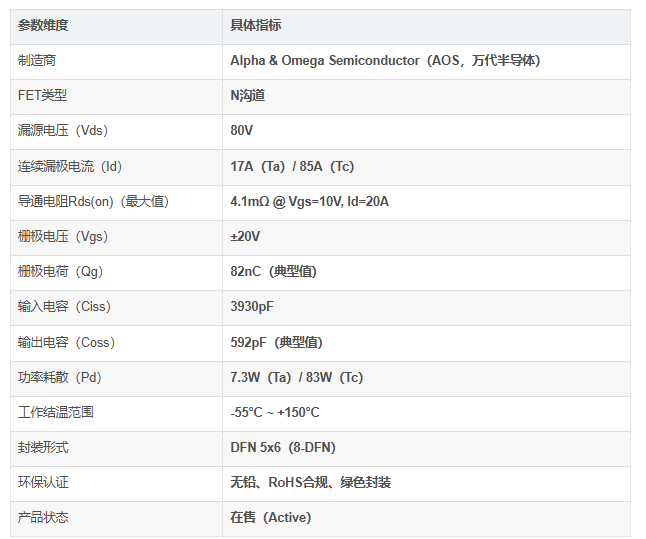

核心参数一览

AON6280的导通电阻在10V Vgs、20A Id条件下最大值仅为4.1毫欧，这一极低的Rds(on)有效降低了传导损耗。器件在25°C环境温度下连续漏极电流为17A（Ta），并支持高达85A（Tc） 的电流能力。宽泛的工作结温范围（-55°C ~ 150°C）和高达83W（Tc） 的功率耗散能力，使其能够在要求严苛的工业与计算应用中稳定运行。
二、核心技术：AlphaMOS™与沟槽MOSFET的完美融合
AON6280的性能优势源于AOS领先的半导体工艺技术。
1. 先进的沟槽MOSFET技术
AON6280采用沟槽MOSFET（Trench MOSFET）技术制造。与传统的平面MOSFET相比，沟槽结构通过将沟道垂直布置于硅片内部，实现了更低的导通电阻和更小的寄生电容，从而在导通损耗和开关损耗之间取得了更优的平衡。
2. AlphaMOS（aMOS™）平台
AON6280隶属于AOS的AlphaMOS（aMOS™）中压产品组合。该平台专为高性能电源应用而优化，通过先进的工艺技术和器件结构设计，实现了业界领先的Rds(on) × Coss品质因数（Figure of Merit）。
3. 低栅极电荷与快速开关
AON6280的栅极电荷Qg典型值为82nC，输出电容Coss典型值为592pF。低Qg与低Coss的组合有效降低了MOSFET的开关损耗，使其特别适合高频开关电源设计。
三、核心优势：六大维度定义中压功率MOSFET新标准
优势一：4.1mΩ超低导通电阻
AON6280在10V Vgs条件下Rds(on)最大值仅为4.1mΩ。在85A的大电流应用中，这一超低导通电阻意味着传导损耗（I²R）被降至最低，直接转化为更高的系统效率和更低的温升。
优势二：85A高电流承载能力
AON6280支持高达85A（Tc） 的连续漏极电流。这一强大的电流能力使其能够从容应对服务器电源、通信电源、电机驱动等高功率应用场景的严苛需求。
优势三：业界领先的FoM（品质因数）
AON6280在发布之时便提供了业界最低的Rds(on) × Coss品质因数，相比当时领先的竞品分别优化了34%和29%。这一卓越的FoM意味着AON6280在导通损耗和开关损耗之间实现了最佳平衡，为电源设计人员提供了更高的设计灵活性和效率优化空间。
优势四：82nC低栅极电荷 + 592pF低输出电容
AON6280的栅极电荷Qg为82nC，输出电容Coss为592pF。低Qg降低了驱动电路的功耗和开关过渡时间；低Coss减少了每次开关周期中存储在输出电容中的能量损耗。两者的结合使AON6280在高频开关应用中表现出色。
优势五：-55°C至+150°C宽结温范围
AON6280的工作结温范围覆盖-55°C至+150°C。无论是严寒的户外设备、高温的工业现场，还是长期满负载运行的服务器电源，AON6280都能稳定可靠地工作。
优势六：DFN 5x6紧凑封装 + 绿色环保
AON6280采用DFN 5x6mm紧凑封装，在提供强大性能的同时大幅节省了PCB面积，是高密度电源设计。器件100%经过Rg和UIS测试，确保了一致性和可靠性；无铅、RoHS合规、绿色封装的设计，符合全球环保法规要求。
四、同系列与竞品对比：精准定位，按需选择

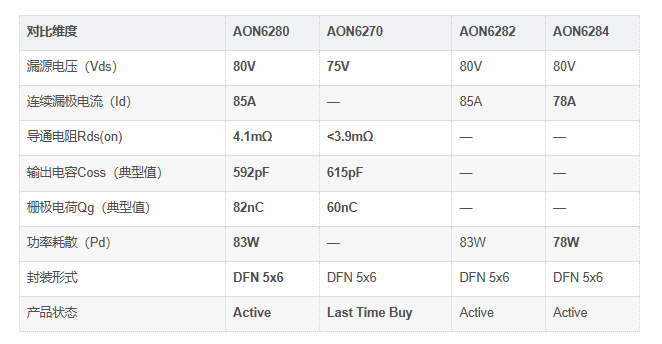

4.1 AON62xx系列内部对比
AON62xx系列是AOS中压MOSFET的主力产品线，AON6280是该系列中的80V旗舰型号：

五、产品应用领域：从电源到电机的广泛覆盖
AON6280凭借其80V耐压、85A大电流、4.1mΩ超低导通电阻和DFN 5x6紧凑封装等综合优势，在众多功率变换应用场景中发挥着不可替代的作用。
1. 核心应用
应用场景：AC-DC电源适配器、服务器电源、通信电源的次级侧同步整流
核心价值：AON6280是次级侧同步整流的理想选择。在AC-DC转换器中，同步整流技术用MOSFET替代传统的肖特基二极管，以大幅降低整流损耗、提升电源转换效率。AON6280的4.1mΩ超低导通电阻确保了同步整流管在导通期间的极低压降和功耗；低Qg和低Coss保证了在高频开关下的快速响应。AON6280和AON6270非常适合那些不断挑战效率极限的应用。
2. DC-DC转换器
应用场景：电信系统中POL（负载点）模块、工业DC-DC转换器、48V-12V降压转换器
核心价值：在DC-DC转换器中，AON6280可作为高压侧或低压侧开关管。其高电流能力（85A） 和低导通电阻使其能够高效处理大电流；低栅极电荷支持高开关频率，允许使用更小的电感和电容，实现更高的功率密度。
3. 一次侧开关
应用场景：电信和工业DC-DC转换器的一次侧开关
核心价值：在隔离型DC-DC转换器中，AON6280可用作一次侧开关管。其80V耐压足以应对一次侧的反向电压应力；快速开关特性有助于降低开关损耗、提升转换效率。
4. 电机驱动
应用场景：无人机电子调速器（ESC） 、高速伺服驱动、工业电机控制、电动工具
核心价值：在电机驱动应用中，AON6280可用于BLDC（无刷直流）电机和PMSM（永磁同步电机）的功率级驱动-。其高电流能力满足电机启动和堵转时的峰值电流需求；低导通电阻减少了驱动级在连续运行中的功耗和温升；快速开关特性支持高PWM频率，实现更平滑的电机控制。
5. 不间断电源（UPS）
应用场景：离线式UPS、在线式UPS的功率变换级
核心价值：在UPS系统中，AON6280可用于逆变级和整流级的功率开关。其高可靠性和宽工作温度范围确保了UPS在电网异常和满负载工况下的稳定运行。
6. 工业自动化设备
应用场景：工业自动化工具、PLC输出模块、机器人驱动器
核心价值：工业环境对功率器件的可靠性和环境适应性有着严苛要求。AON6280的-55°C至150°C宽结温范围和83W高功率耗散能力使其能够稳定运行于恶劣的工业现场。
7. 负载开关与PWM应用
应用场景：负载开关、PWM（脉宽调制）应用、电源分配系统
核心价值：在需要大电流通断控制的场合，AON6280可作为高性能负载开关使用。其极低的导通电阻确保了开关导通时的最小压降和功耗。
六、为什么选择AON6280？
80V耐压 + 85A大电流：覆盖从工业48V总线到通信电源的广泛应用场景。
4.1mΩ超低导通电阻：将传导损耗降至最低，提升系统效率、降低温升。
业界领先的FoM（Rds(on)×Coss） ：在导通损耗和开关损耗之间实现最佳平衡。
82nC低栅极电荷 + 592pF低输出电容：支持高频开关设计，实现更高功率密度。
-55°C至150°C宽结温范围：适应从极寒到高温的各类严苛环境。
DFN 5x6紧凑封装：节省PCB面积，适合高密度电源设计。
100% Rg和UIS测试：确保器件的一致性和可靠性。
无铅 + RoHS合规 + 绿色封装：符合全球环保法规要求。
