一、一颗MCU的“三引擎”架构

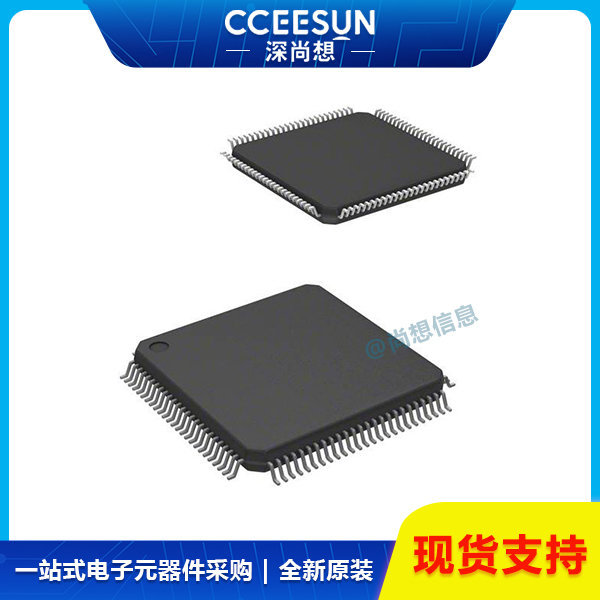

STM32G474VCT6基于Arm Cortex-M4内核，主频拉到170MHz，带单精度FPU和完整DSP指令集，CoreMark跑分550，在

主流MCU里属于第一梯队的水平。但如果只是堆主频，那和上一代产品就没有本质区别。G474真正的突破，在于它内置了

三个协同工作的硬件加速引擎。
第一台引擎：ART加速器——从Flash执行代码时实现零等待状态，解决了高主频下取指瓶颈的老问题。第二台引擎：CCM-SRAM

——32KB核心耦合内存，支持零等待状态代码执行，关键控制环路代码放进去，响应速度提升立竿见影。第三台引擎：数学

加速器——CORDIC硬件协处理器专门跑三角函数，FMAC单元专门做数字滤波，两者把CPU从重复的数学运算中解放出来。
这三台引擎加在一起的效果，用一个数字：213 DMIPS的运算能力下，CPU有更多余力去处理通信协议栈、用户界面、系统监

控，而不是被一个FOC环路算法拖到满负荷。
而G474最独特的武器，是那颗184ps分辨率的HRTIM高分辨率定时器。 12路高精度PWM输出，这在STM32G4家族中是G474

独有的配置——同系列的G473虽然内核和主频相同，但砍掉了HRTIM；G431作为入门型号更是只有2路12位ADC和2个高级定

时器，模拟资源大幅缩水。

二、模拟集成：把整条信号链装进芯片里
加速器和HRTIM是“计算侧”的功夫，G474在“感知侧”的配置同样不含糊。
5个12位ADC，采样率4Msps，支持硬件过采样到16位分辨率；7个比较器，传播延迟仅17ns；6个运算放大器，增益精度1%；

7个DAC通道。拿三相电机相电流采样来说，传统方案需要三颗外部运放做信号调理，三组RC滤波网络，外加一颗独立的比

较器做过流保护。而G474的方案是：分流电阻的信号直接进片内运放，运放配置为PGA模式放大后内部路由到ADC，比较器

在硬件层面实时监测，过流时直接触发PWM刹车——整条信号链都在芯片内部完成，省掉的不只是物料成本，更是PCB面积

和调试时间。
这种模拟集成度在同价位MCU中并不多见。TI C2000系列虽然有150ps级别的PWM精度和超低中断延迟，但它的模拟外设集

成度相对有限，很多场景仍然需要外部信号调理电路，C2000Ware的直接寄存器操作对习惯了HAL库和CubeMX的开发者来

说也需要重新适应。
三、从F103到G474
STM32F103，72MHz的Cortex-M3内核，没有FPU，浮点运算靠软件库，PID控制算法要么牺牲精度用定点数，要么忍受大量

软件中断带来的延迟。升级到G474之后，变化是全方位的：主频从72MHz跃升到170MHz，M3换成了带FPU的M4，浮点运算

直接由硬件执行，通常只需要1到3个时钟周期。
F103的高级定时器在72MHz时钟下最小步进约13.9ns，而G474的HRTIM能做到184ps——精度提升了将近两个数量级。以一个

500kHz的LLC谐振变换器为例，F103方案的占空比调节精度约0.7%，而G474能做到0.0092%。这个差距在轻载效率和EMI表现

上会直接反映。
G474在安全与信息安全层面布局：双Bank Flash支持ECC纠错和在线固件升级，AES-256硬件加密引擎，安全存储区域，以及

可选的SIL功能安全包。
四、G474数字电源
数字电源是G474的主场。 12路HRTIM PWM输出天然适配PFC+DC/DC双级拓扑，184ps分辨率让LLC谐振变换器的频率调制变

得游刃有余。FMAC滤波加速器可以直接在硬件层面执行数字补偿器运算，环路带宽可以做得更高，动态响应更快。30kW

Vienna PFC整流器的参考设计就是基于G474构建的，这已经是充电桩和储能系统的核心拓扑之一。
电机控制是另一个核心赛道。 3个专用16位电机控制定时器，配合5个4Msps ADC和6个运放，做双电机FOC控制也绰绰有余。

170MHz主频加CORDIC三角函数加速，无感FOC的观测器算法可以跑得很从容。在无人机电调、电动自行车控制器、工业伺服

这些场景中，G474的算力和模拟集成度正好落在“够用且有余量”的甜蜜区间。
工业自动化方面，G474支持CAN-FD通信，3路FDCAN接口可以同时连接多个子系统；Dual Bank Flash支持在线升级，设备在

运行中就能完成固件更新；工作温度覆盖-40°C到125°C结温，适应严苛的工业环境。
还有一类容易被忽视的应用——边缘AI推理。 G474的DSP指令集和FPU配合CMSIS-NN优化内核，可以在MCU上跑轻量级神经

网络模型。一些开发板已经开始将G474定位为Edge AI入门平台，用于设备端的状态监测和异常检测。这在预测性维护、智能传

感器节点等场景中打开了新的可能性。
G474完全兼容STM32CubeMX图形化配置工具和STM32CubeIDE集成开发环境，HAL库封装完善，从F3系列迁移过来也有完整

的应用笔记和迁移指南。Biricha的数字电源设计工具对STM32平台免费开放。
STM32G474VCT6用三台加速引擎、一颗184ps定时器和一整条片上信号链，把实时控制中最让人头疼的那些环节——算力瓶颈、

PWM精度、模拟外围——一次性收进了同一个硅片里，真正数做到数字电源、电机控制或者工业安全设备协调发展。
